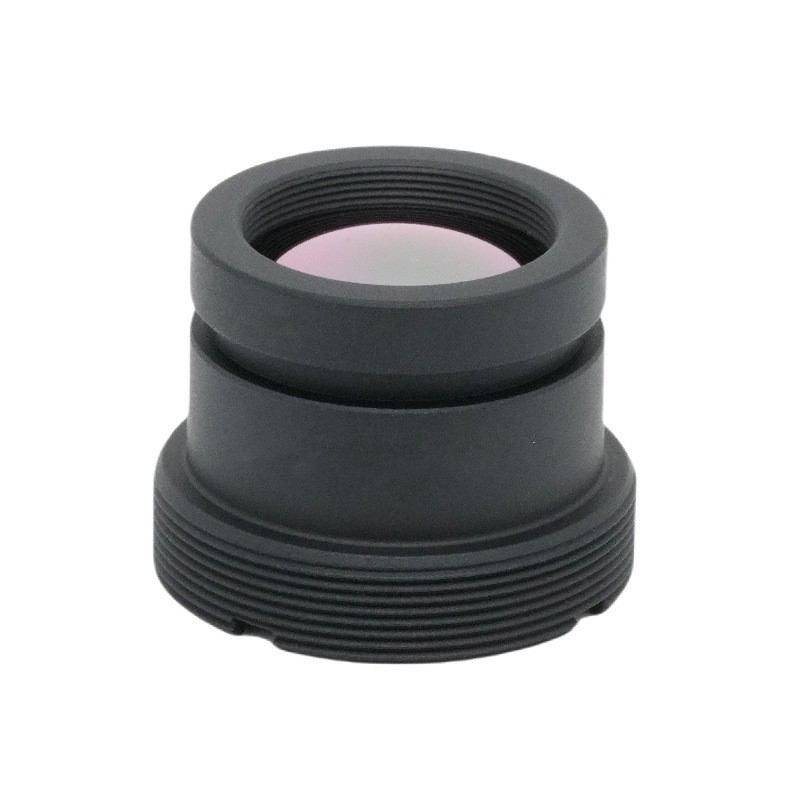

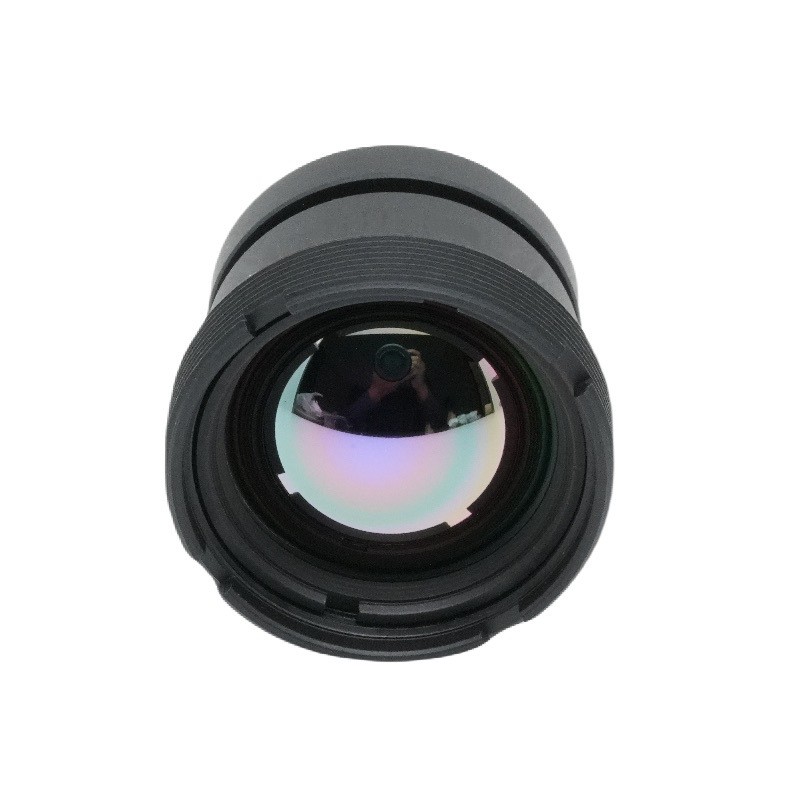

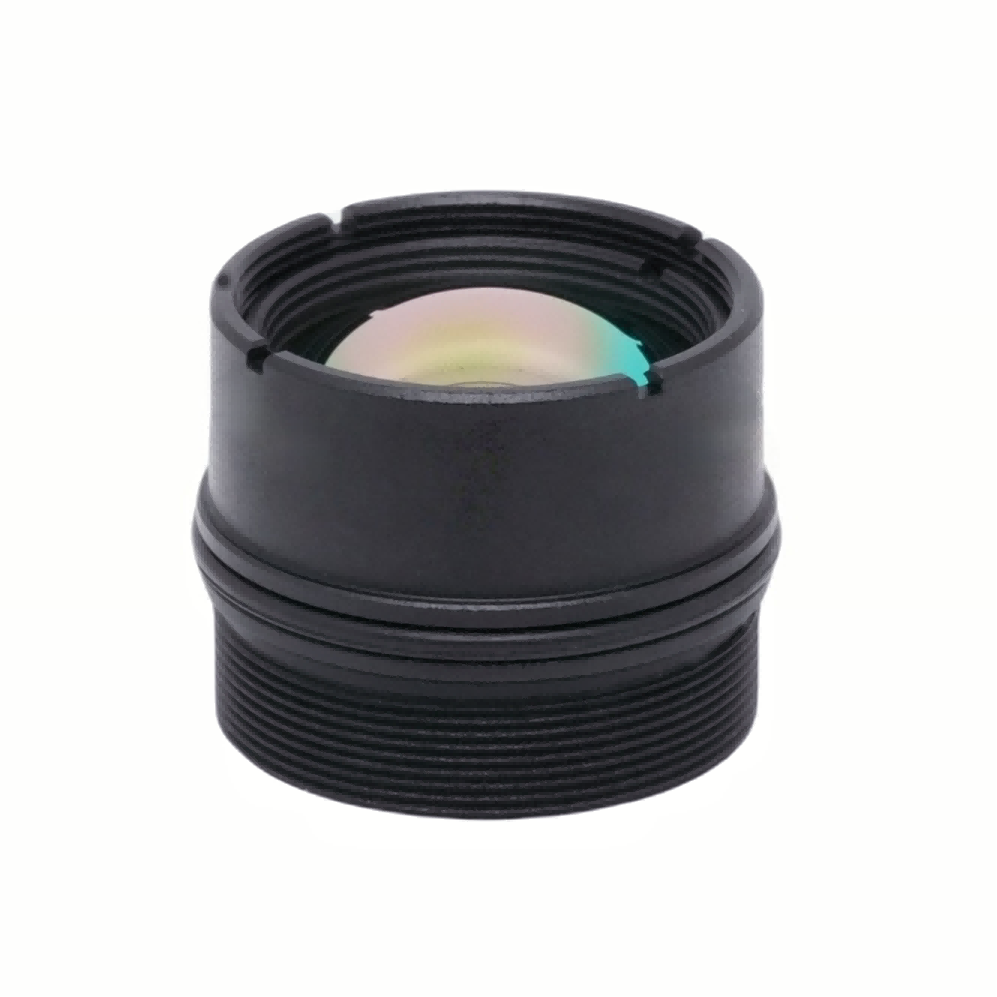

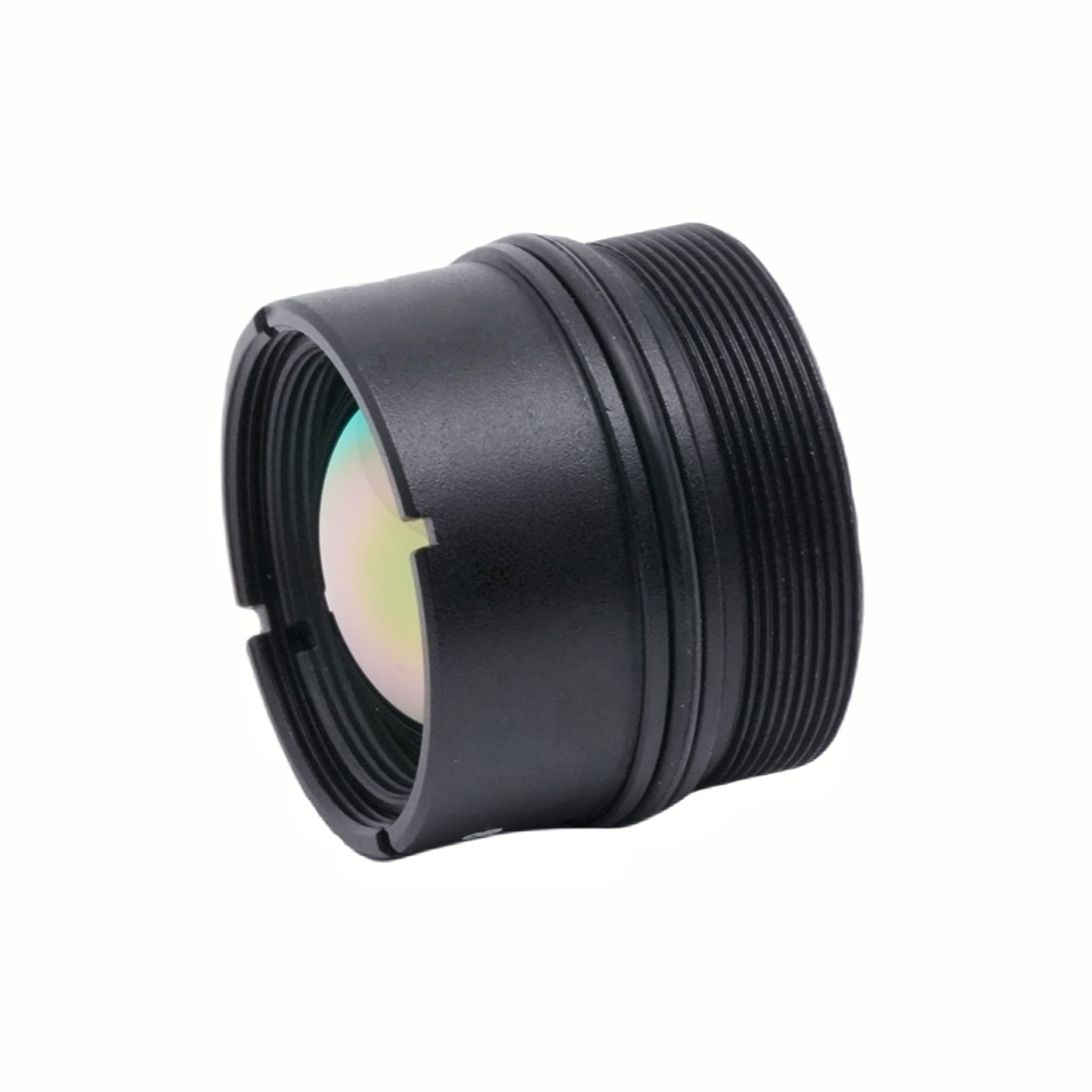

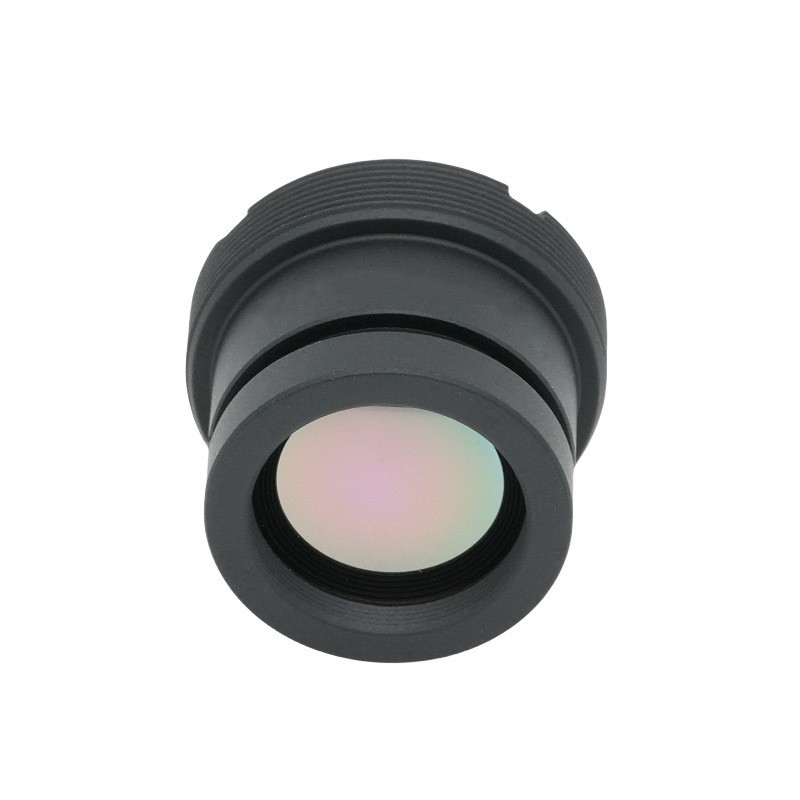

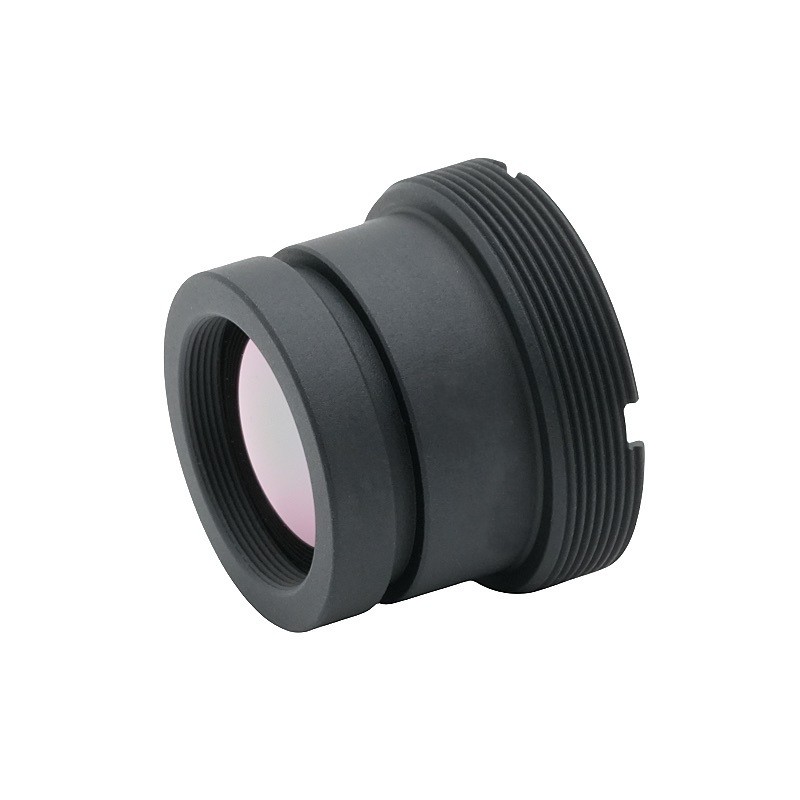

Descriere produs13mm F1.0 M22 12um HD Lentila Lentila pentru imagini termice cu infrarosu cu unda lunga
LENTILE BOSHI este un producător, furnizor și exportator de lentile standard M12 din China. Aderând la căutarea unei calități perfecte a produselor, astfel încât obiectivul nostru standard M12 să fie mulțumit de mulți clienți. Design extrem, materii prime de calitate, performanță ridicată și preț competitiv sunt ceea ce își dorește fiecare client și asta este și ceea ce vă putem oferi. Vă vom oferi cel mai bun serviciu post-vânzare și livrare la timp.

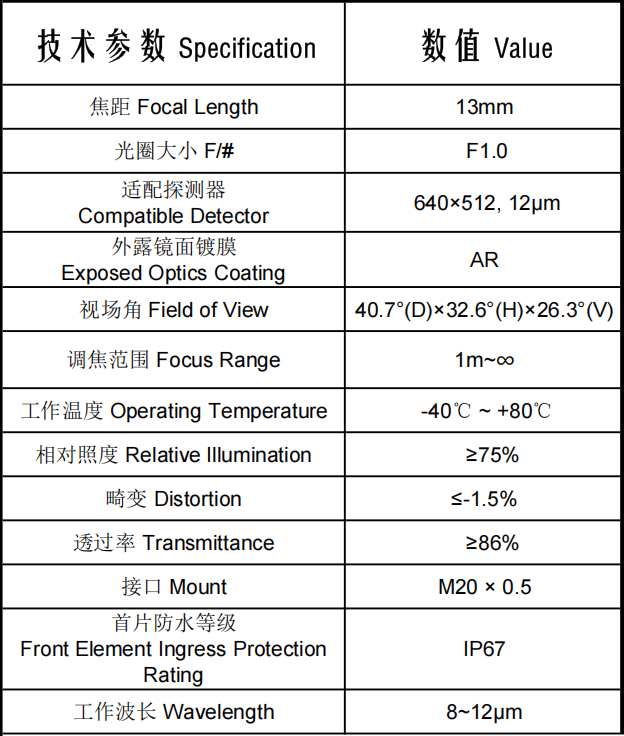

I. Interpretarea detaliată a parametrilor de bază

1. Specificații optice de bază

1. Lungime focală 13 mm, deschidere mare F1.0

F1.0 reprezintă o deschidere de transmisie a luminii ultra-mare printre lentilele cu infraroșu, cu un flux luminos mult mai mare decât lentilele convenționale cu infraroșu F1.4/F1.8. În condiții de radiație infraroșu termică egală, intensitatea semnalului primit de detector este mult îmbunătățită, oferind un raport semnal-zgomot semnificativ mai bun pentru sursele de căldură slabe la temperatură joasă și imagistica țintă la distanță lungă.

Distanța focală medie de 13 mm echilibrează acoperirea câmpului vizual și identificarea la distanță lungă, obținând un compromis între supravegherea cu unghi larg și măsurarea și detectarea temperaturii la distanțe medii și lungi.

2. Lungime de undă de operare: 8~12μm

Aceasta este fereastra standard de transmisie atmosferică în infraroșu cu undă lungă (LWIR), compatibilă cu detectoare infraroșu cu oxid de vanadiu nerăcite, banda de undă universală pentru monitorizarea corpului uman, măsurarea temperaturii echipamentelor și securitatea imaginii termice în aer liber.

3. Detector compatibil: 640×512, 12μm Pixel Pitch

Se potrivește cu nucleele de cameră cu infraroșu nerăcit de 640 de pixeli (specificații universale pentru Hikvision, Dahua, Guide Infrared, Dali Infrared etc.). Dimensiunea pixelului de 12 μm este dimensiunea standard a pixelilor pentru sistemele industriale și de securitate cu infraroșu, oferind o rezoluție moderată a imaginii cu un cost total controlabil al echipamentului.

4. Câmp vizual: 40,7° (diagonală) × 32,6° (orizontal) × 26,3° (verticală)

Câmp vizual mediu-îngust cu aplicabilitate versatilă:

· FOV orizontal de 32,6° se potrivește scenariilor de inspecție liniară, cum ar fi drumurile, complexele fabricilor și liniile de frontieră;

· FOV vertical de 26,3° acoperă scene cu diferențe mari de altitudine, inclusiv viaducte, zone muntoase și platforme;

·Fără atenuare severă a marginilor, comună în lentilele cu unghi ultra-larg, echilibrând intervalul de vizualizare și uniformitatea imaginii.

5.Raza de focalizare: 1m ~ ∞

Suportă măsurarea temperaturii la distanță apropiată pentru echipamente la 1 m distanță și observarea termică la distanță lungă a surselor de căldură aflate la mii de metri distanță, permițând funcții duble de inspecție a echipamentelor la distanță scurtă și monitorizare a securității la distanță lungă cu o singură lentilă.

2. Indicatori de calitate a imaginii

1.Acoperire antireflexie AR pe optica expusă

Acoperirea specială anti-reflexie în infraroșu pentru banda de undă de 8–12 μm reduce reflexia luminii parazite pe suprafețele lentilelor. Combinat cu o transmisie totală ≥86%, maximizează colectarea de energie în infraroșu și suprimă imaginile fantomă și strălucirea, oferind imagini curate în condiții de lumină puternică la temperatură înaltă.

2.Transmisie ≥86% (bandă de undă completă 8~12μm)

Acesta este un punct de referință excelent de performanță pentru lentilele cu infraroșu, deoarece lentilele infraroșii obișnuite ating de obicei doar o transmisie de 70% ~ 80%. Transmitența ridicată amplifică avantajele deschiderii mari F1.0, făcând sursele slabe de căldură la temperatură joasă (de exemplu, scurgeri electrice, pierderi de căldură în conductă) mult mai ușor de identificat.

3. Iluminare relativă ≥75%

Luminozitatea la cele patru colțuri ale cadrului imaginii rămâne nu mai puțin de 75% din luminozitatea centrală, eliminând întunecarea evidentă la margini în timpul monitorizării panoramice pe suprafețe mari. Nu este necesară o iluminare puternică a marginilor software (care ar declanșa zgomot excesiv).

4. Distorsiune ≤-1,5%

Valoarea negativă indică o distorsiune ușoară în baril cu un control superior al distorsiunii. Liniile drepte din scenă nu prezintă aproape nicio îndoire, eliminând erorile dimensionale sau de măsurare a temperaturii cauzate de distorsiunea optică - ideal pentru scenarii industriale care necesită citirea precisă a temperaturii și calculul dimensiunilor.

3. Adaptabilitate mecanică și de mediu

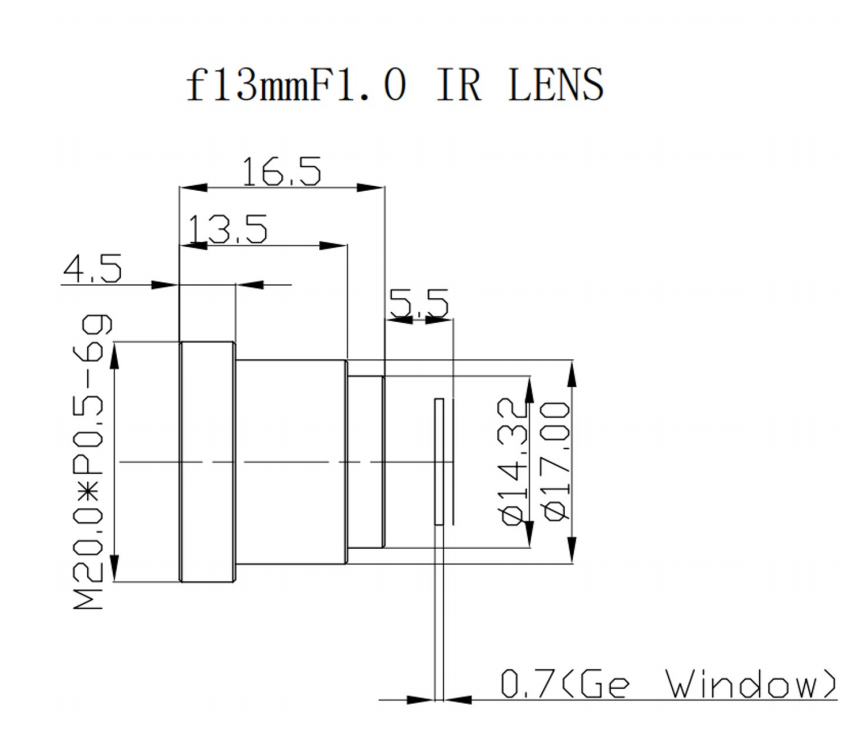

1.Suport: M20 × 0,5

Interfață universală standard cu filet pentru industria infraroșu, direct compatibilă cu majoritatea nucleelor ​​de camere infraroșu 640 nerăcite de pe piață, oferind o compatibilitate puternică și costuri reduse de înlocuire/integrare.

2. Evaluare de protecție la intrarea elementului frontal: IP67

Elementul frontal al lentilei este rezistent la praf și la apă, permițând desfășurarea directă în exterior, fără carcase de protecție suplimentare. Rezistă stropilor de ploaie pe termen scurt, prafului de nisip și mediilor umede, simplificând foarte mult proiectarea structurală a echipamentelor complete de exterior.

3.Temperatura de funcționare: -40℃ ~ +80℃

Gama de toleranță la temperatură ultra-largă care acoperă iernile friguroase din nord, verile arzătoare din sud și atelierele industriale cu temperaturi ridicate/periferiile de topire. Optica, cilindrul și acoperirea lentilei evită delaminarea, deformarea și deplasarea focalizării la temperaturi extrem de ridicate/ scăzute pentru o funcționare stabilă non-stop.

II. Rezumatul avantajelor de performanță de bază

Avantajul 1: Capacitate extremă de detectare în infraroșu la căldură scăzută (F1.0 Diafragma mare + 86% transmisie ridicată)

Puține obiective cu aceeași distanță focală adoptă deschiderea de transmisie a luminii F1.0. Împreună cu învelișul AR cu transmisie ridicată, capacitatea sa de identificare pentru sursele de căldură slabă la temperatură joasă depășește cu mult obiectivele convenționale F1.4. Captează în mod clar punctele fierbinți mici pe distanțe lungi, scurgerile de căldură din conductele subterane și creșterile minore ale temperaturii în echipamentele electrice, sporind precizia măsurării temperaturii și sensibilitatea alarmei.

Avantajul 2: Imagini uniforme și distorsiuni reduse, potrivite atât pentru supraveghere, cât și pentru măsurarea de precizie a temperaturii

Iluminarea relativă a marginilor de ≥75% rezolvă defectul comun „întunecat în patru colțuri” al lentilelor cu infraroșu cu unghi larg. Distorsiunea controlată cu 1,5% asigură fidelitatea geometrică a imaginii. Nu apar citiri false de temperatură induse de distorsiunea optică în timpul măsurării temperaturii industriale, inspecției defectelor de alimentare și detectării termice a tranzitului feroviar - perfect pentru aplicațiile de inspecție cantitativă.

Avantajul 3: Implementare în aer liber pe orice vreme, cu protecție simplificată și performanță stabilă la temperaturi late

Protecția lentilelor frontale IP67 plus un interval larg de temperatură -40~80℃ acceptă instalarea directă în câmpuri deschise, substații, mine și autostrăzi fără carcase impermeabile personalizate. La temperaturi extreme nu apare nicio deviere a focalizării sau defecțiuni ale acoperirii, reducând costurile generale de integrare a echipamentelor și ratele de eșec.

Avantajul 4: Versatilitate ridicată, compatibil cu miezurile camerei cu infraroșu Mainstream 640

Formatul de 12μm 640×512 este cea mai populară specificație pentru detectoarele infraroșu nerăcite. Suportul cu filet standard M20×0,5 permite integrarea în masă prin securitate, măsurarea temperaturii industriale și producătorii de echipamente cu infraroșu montate pe vehicul, cu potrivire matură a lanțului de aprovizionare.

Avantajul 5: Focalizare integrată la apropiere și la distanță lungă

Focalizarea continuă de la o distanță apropiată de 1 m până la infinit permite unui singur obiectiv să satisfacă două scenarii: inspecția echipamentelor cu rază scurtă de acțiune (dulapuri de distribuție, motoare) și monitorizarea securității la distanță lungă (limite, perimetrul fabricii). Reduce varietatea inventarului eliminând necesitatea stocării de lentile de diferite distanțe focale.

III. Câmpuri de aplicație segmentate

1.Industria energiei și a energiei (scenariul principal al aplicației)

· Măsurarea temperaturii în infraroșu pentru stații și camere de distribuție a energiei electrice: Captează creșterile subtile de temperatură pe conectori, bare colectoare și întreruptoare; distorsiunea scăzută garantează citiri precise ale temperaturii; Protecția IP67 se adaptează la mediile exterioare ale substațiilor.

·Inspecție la distanță lungă a liniilor și stâlpilor de transmisie: distanța focală de 13 mm asociată cu deschiderea mare F1.0 identifică ruperea firelor și defectele de încălzire a izolatorului la mii de metri distanță; toleranța largă la temperatură se adaptează la fluctuațiile de temperatură sălbatice din câmp.

·Detecția punctelor fierbinți pentru centrale fotovoltaice: transmisia ridicată identifică punctele fierbinți slabe pe panourile fotovoltaice, în timp ce iluminarea relativă uniformă oferă imagini fără umbre ale întregului panou fotovoltaic.

2. Securitate în aer liber și supraveghere a frontierei

· Avertizare timpurie asupra intruziunilor pentru compușii fabricii, câmpurile petroliere și mine: banda de undă de 8–12 μm pătrunde în întuneric complet și ceață subțire; deschiderea F1.0 captează radiația infraroșie slabă a corpului uman, iar FOV orizontal de 32,6° se potrivește cu aspectul perimetrului liniar al peretelui.

·Viziune pe timp de noapte pentru frontiere și apărare de coastă: rezistența la temperatură scăzută de -40℃ se adaptează la climatele nordice reci, iar ratingul IP67 rezistă la ploaie, zăpadă și furtunile de nisip pentru a identifica sursele de căldură pentru personal și vehicule la distanțe lungi.

· Avertizare de incendiu prin imagini termice și măsurare a vitezei pentru autostrăzi și tuneluri: distorsiunea scăzută asigură calculul precis al dimensiunii și poziției vehiculului, iar lentila rezistă la ceață și praf în mediile de tunel umede fără aburire.

3. Întreținere predictivă pentru echipamente industriale

·Monitorizarea echipamentelor în atelierele de metalurgie și topire la temperatură înaltă: Tolerează până la +80℃ la temperatură ambientală pentru a detecta defecțiunile de supraîncălzire la furnalele, lagărele transportoare și motoare.

·Inspecția scurgerilor de căldură pentru conductele chimice și rezervoarele de stocare: acceptă scanarea de proximitate de 1 m a echipamentelor și screening-ul complet al conductei la distanță lungă; transmitanța ridicată captează puncte mici de scurgere de căldură.

·Detecția controlului temperaturii pentru camerele serverelor din centrele de date și dulapurile de stocare a energiei: identifică creșterile anormale de temperatură în baterii și servere pentru avertizare timpurie privind riscul de incendiu.

4. Tranzit feroviar și sisteme cu infraroșu montate pe vehicule

·Monitorizare în infraroșu la bord pentru trenuri de mare viteză și metrou: detectează supraîncălzirea pe elementele de fixare a șinei și sistemele de frânare a trenului; Toleranța largă la temperatură se adaptează la variațiile sezoniere ale temperaturii exterioare, iar ratingul IP67 rezistă la ceața și praful de apă din tunel.

·Asistență la conducere cu vederea pe timp de noapte a vehiculului: identifică pietonii și sursele de căldură pentru animale după întuneric; FOV mediu echilibrează detecția înainte pe distanțe lungi și acoperirea drumului.

5.Prevenirea incendiilor forestiere și inspecția resurselor naturale

Monitorizarea incendiilor forestiere cu UAV sau pan-tilt la sol: identifică sursele de incendiu ascunse adânc în păduri de la distanțe lungi; Capacitatea sa slabă de detectare a surselor de căldură identifică incendiile mocnite timpurii înaintea flăcărilor deschise, cu designul exterior impermeabil și rezistent la temperatură, care se adaptează la climatele montane complexe.

6. Verificarea temperaturii civile și salvare de urgență

·Ecranarea temperaturii personalului în fabrici și porturi: Iluminarea uniformă asigură măsurarea simultană a temperaturii de mai multe persoane fără erori la marginile cadrului, iar funcționarea în aer liber pe orice vreme evită interferența de la lumina soarelui și ploaia.

· Căutare și salvare de pompieri: pătrunde fum dens pentru a localiza victimele prinse; distanța scurtă de focalizare acceptă căutarea în spațiu închis în interior, în timp ce modul cu rază lungă de acțiune scanează întregi locuri de incendiu.

IV. Diferențierea avantajelor față de produsele concurenței

În comparație cu lentilele obișnuite de 13 mm F1.4/F1.8 în infraroșu cu undă lungă de aceeași distanță focală, acest produs oferă diferențieri cheie:

·Capacitate de transmisie a luminii dublată pentru o sensibilitate mai mare la sursele de căldură la temperatură scăzută;

·Protecție lentilă frontală IP67 încorporată care simplifică proiectarea structurală a echipamentului complet;

· Distorsiune mai mică și iluminare relativă a marginilor superioare pentru o fiabilitate superioară în scenarii profesionale de măsurare a temperaturii;

· Performanță stabilă în întreaga gamă de temperatură -40~80℃, cu o adaptabilitate mai puternică la medii extreme.

Lentila noastră Starlight poate fi instalată în camera web Smart Home, camera cu inteligență artificială.

13mm F1.0 M22 12um HD Lentila Lentila pentru imagini termice cu infrarosu cu unda lunga Monitorizarea securității Lentilă Starlight, Lentilă cu interfață filetată M12 standard, cu structură 2.0 F/NO, 6G, mai ușoară, cu un cost ridicat! Dacă sunteți interesat de obiectivul nostru Starlight Standard, ne puteți consulta acum, vă vom răspunde în timp util!

Produsul are următoarele caracteristici specifice:

1. Caracteristicile produsului: Realizat din tot materialul plastic, asigurând în același timp calitatea produselor, putem oferi clienților un preț de achiziție mai mic..

2. Avantajele produsului: Unghi mare, dimensiune mică, gamă largă de adâncime de câmp.

Așteptăm cu nerăbdare achiziția dvs. și așteptăm cu nerăbdare să vă oferim cea mai bună experiență de cooperare și o colaborare mai profundă în afaceri.
