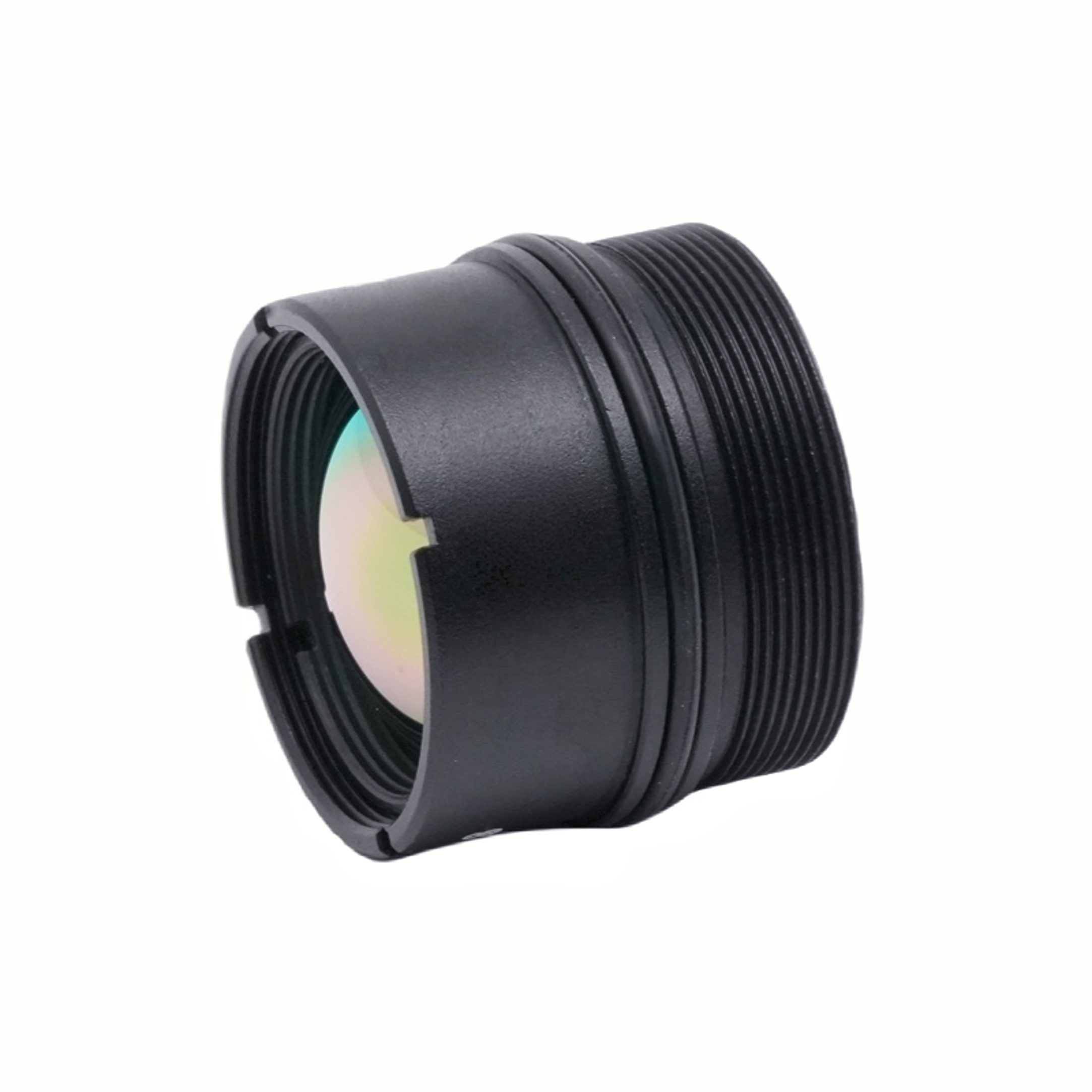

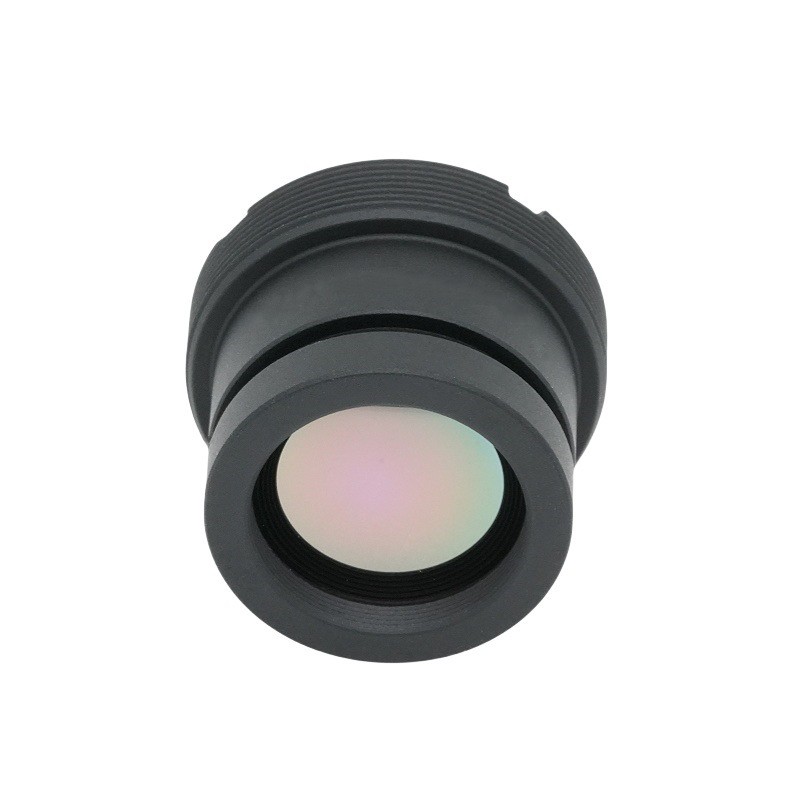

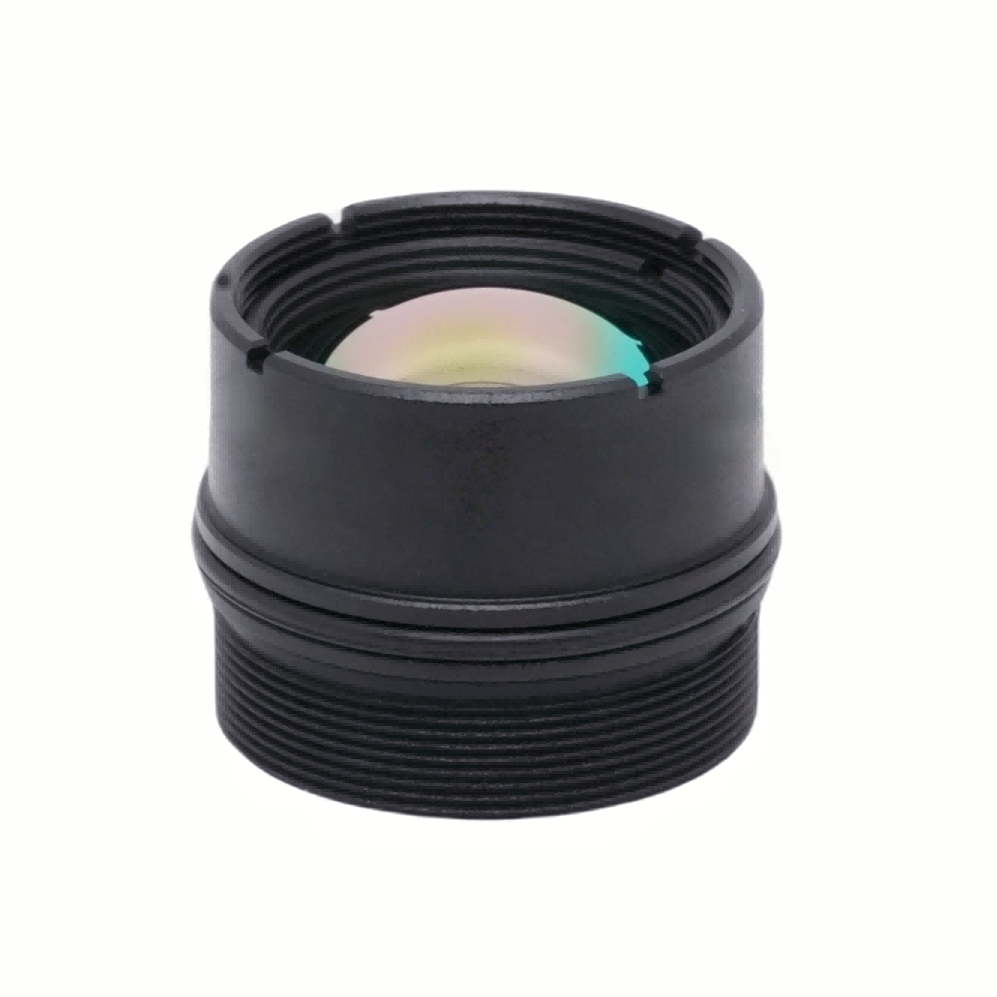

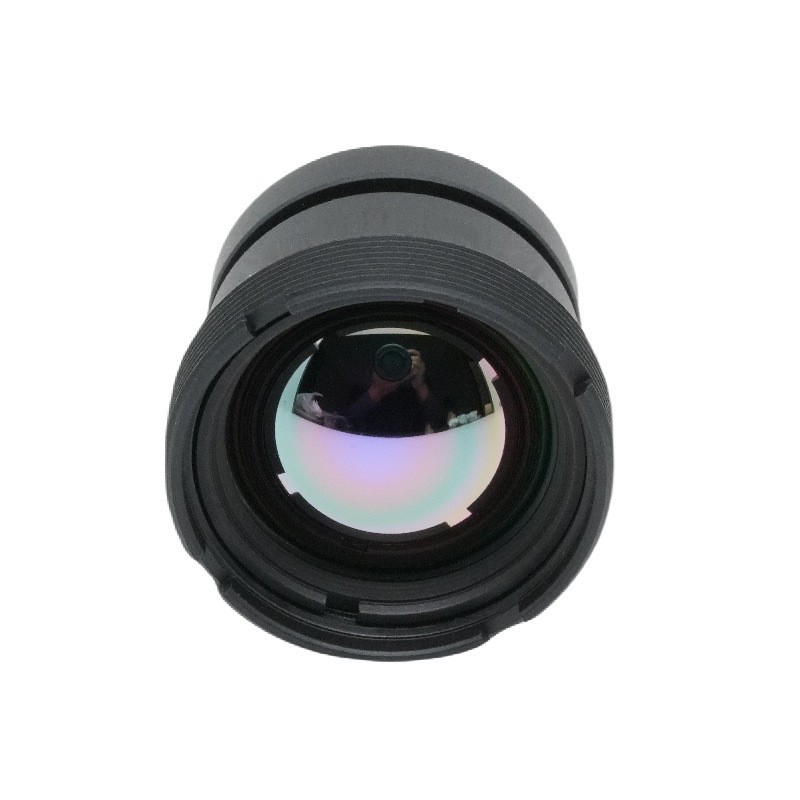

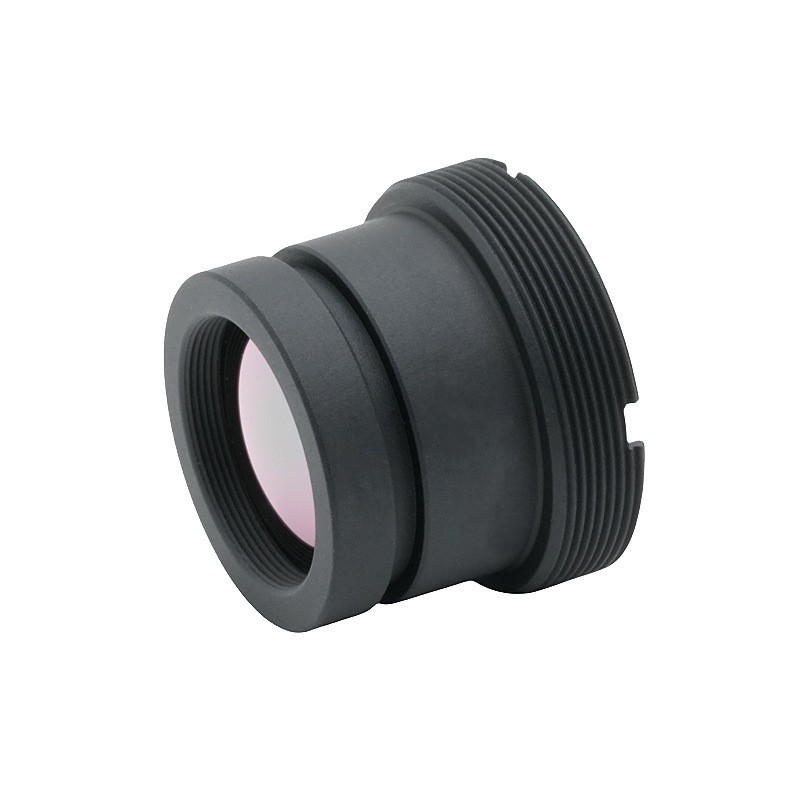

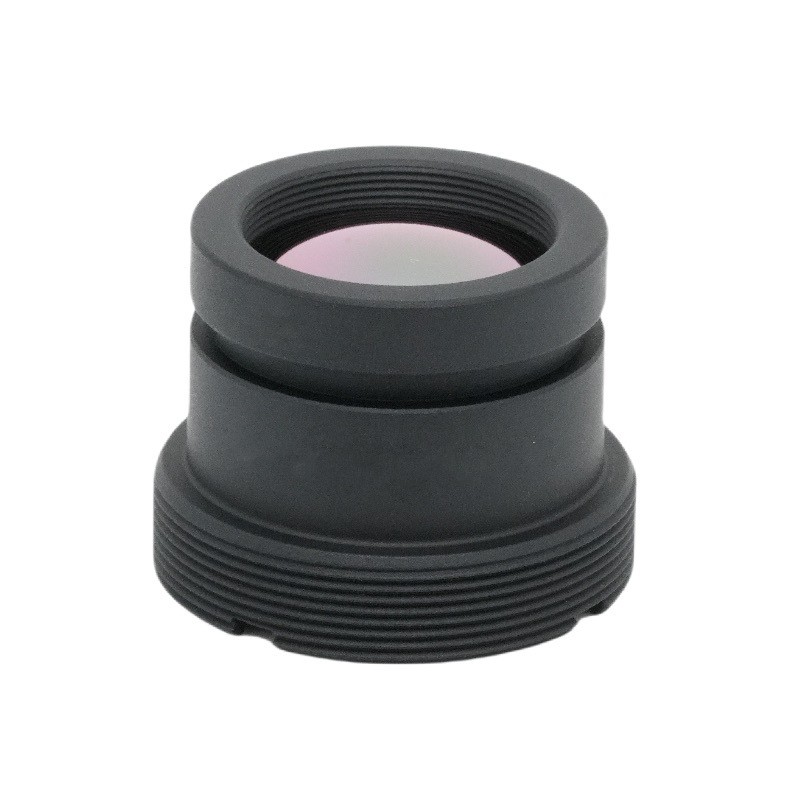

Lentila termica infrarosu cu distanta focala de 13 mm

Brief de produs

Fabricat deBOSHI OpticalTehnologie, această lentilă termică nerăcită de 13 mm F1.0 este optimizată pentru banda de infraroșu cu undă lungă de 8-12 μm. AcestLentila pentru imagini termicese potrivește perfect cu detectoare de rezoluție 640×512 cu dimensiunea pixelilor de 12μm. Adoptând deschiderea mare F1.0, obiectivul captează radiații infraroșii slabe pentru a oferi ieșiri termice clare în scenele cu contrast redus. Elementul său optic frontal atinge gradul de protecție IP67, iar suprafețele expuse sunt acoperite cu un strat durabil AR pentru a menține o performanță stabilă în medii în aer liber complicate. Focalizarea acoperă 1 metru până la infinit, iar temperatura de lucru se întinde de la -40℃ la +80℃. Suportul compact M20×0,5 suportă asamblare convenabilă. BOSHI Optical Technology efectuează o calibrare optică strictă pentru a garanta o calitate optică stabilă și consistentă pentru integrarea în masă a dispozitivelor de termoviziune.

Descriere detaliată a produsului

Parametru

1. Lungime focală și diafragmă: Acest obiectiv termic nerăcit are o distanță focală fixă ​​de 13 mm împreună cu o deschidere ultra-rapidă F1.0. Structura cu deschidere mare maximizează absorbția de fotoni în infraroșu, ceea ce aduce o îmbunătățire notabilă a raportului semnal-zgomot pentru senzorii termici potriviți și pune bazele unei imagini termice de înaltă calitate.

2. Spectrul de lucru: funcționează în banda LWIR de 8-12 μm, care acționează ca principală fereastră de transmisie atmosferică pentru detectarea termică pasivă, permițând achiziția fiabilă a semnalului termic în majoritatea condițiilor de lucru în aer liber.

3. Compatibilitate cu detector: Lentila este adaptată pentru detectoare cu rezoluție 640×512 echipate cu pixeli de 12μm. Oferă un câmp vizual diagonal de 40,7°, un câmp vizual orizontal de 32,6° și un câmp vizual vertical de 26,3° și satisface cerințele de observare la distanță medie.

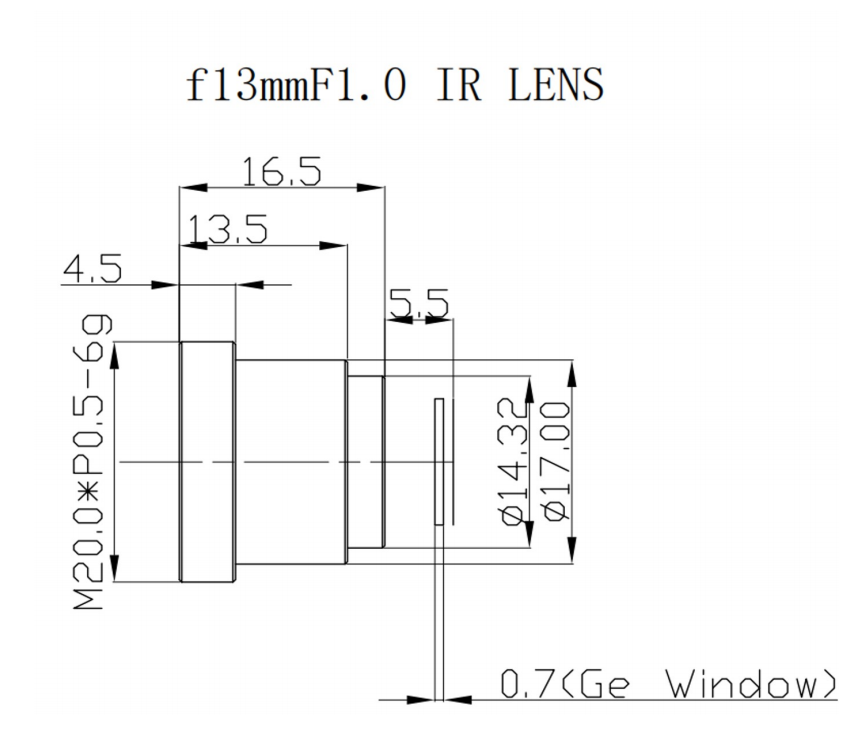

4. Specificații mecanice și de mediu: Adoptă montura M20×0,5 pentru asamblare simplă și fiabilă. Componenta optică frontală realizează protecție la pătrundere IP67. Temperatura de funcționare variază de la -40℃ la +80℃, astfel încât se adaptează la mediile exterioare extrem de reci și calde. Gama de focalizare se întinde de la 1 metru la infinit și acceptă detectarea țintei termice atât pentru distanță apropiată, cât și pentru distanță îndepărtată.

5. Index optic: transmitanța totală atinge nu mai puțin de 86%, iluminarea relativă nu este mai mică de 75%. Distorsiunea este controlată în ≤-1,5%. Stratul antireflex este aplicat pe suprafețele optice expuse pentru a reduce pierderea de reflexie a suprafeței. Toți indicatorii parametrilor sunt inspectați cu strictețe de către BOSHI Optical Technology pentru consistența produsului lotului.

Avantaje de performanță

1. Sensibilitate termică remarcabilă la lumină scăzută. Ca obiectiv F1.0 LWIR, colectează substanțial mai multă energie în infraroșu în comparație cu lentilele cu infraroșu cu o valoare mai mică a diafragmei. O astfel de capacitate mărește definiția imaginii în timpul sarcinilor de detectare la distanță lungă și oferă performanțe de imagine fiabile în scenele termice cu contrast scăzut.

2. Uniformitate optică favorabilă. Iluminarea relativă ridicată păstrează luminozitatea uniformă pe întregul cadru al imaginii și evită fenomenul de colț întunecat. Distorsiunea scăzută păstrează caracteristicile geometrice reale ale țintelor și creează o bază de imagine fiabilă pentru măsurarea și recunoașterea țintei.

3. Eficiență ridicată de utilizare spectrală. Acoperirea AR plus ≥86% transmitanța totală reduce pierderea de energie în infraroșu la maximum. Poate debloca pe deplin potențialul de performanță al detectoarelor infraroșu nerăcite potrivite și poate oferi un joc complet capacității hardware a lentilelor pentru imagini termice.

4. Adaptabilitate puternică la mediu. Structura lentilelor frontale IP67 rezistentă la apă și praf elimină necesitatea unor ferestre de protecție externe suplimentare pentru multe scenarii de instalare. Domeniul larg de temperatură de funcționare limitează defocalizarea și deviația performanței atunci când temperatura ambientală se schimbă drastic. Tehnologia optică BOSHI completează mai multe runde de verificare a fiabilității mediului pentru acest produs.

5. Integrare compactă convenabilă. Montura standard M20×0,5 acceptă instalarea perfectă în camere termice miniaturizate dezvoltate de dezvoltatorii de sisteme cooperative. Structura generală este compactă și economisește spațiu pentru echipamentul de termoviziune.

Câmpuri de aplicare

1. Securitatea frontierei și supravegherea perimetrului. Lentila termică nerăcită acceptă monitorizarea termică în aer liber non-stop. Captează semnăturile termice ale obiectelor intruzive zi și noapte și ajută la detectarea intruziunilor în perimetrul site-urilor de securitate.

2. Întreținere predictivă industrială. AcestLentila pentru imagini termicepreia semnale termice de supraîncălzire de la echipamentele electrice, instalațiile mecanice și conductele. Ajută operatorii să descopere defecțiuni ascunse de supraîncălzire înainte de defecțiunea echipamentului și sprijină inspecția stării echipamentelor industriale.

3. Viziune termică auto. Servește pentru sistemele de asistență la conducere cu viziune pe timp de noapte în infraroșu. Răspunsul spectral de 8-12 μm ajută sistemele vehiculelor să detecteze obstacolele rutiere și ținte vii în condiții de conducere pe timp de noapte sau cu vizibilitate slabă.

4. Sisteme fără pilot. Funcționează ca sarcină utilă termică montată pe UAV-uri mici și vehicule terestre fără pilot. Oferă date de imagini termice pentru misiuni de căutare și salvare, patrulare pe teren și sarcini de percepție a situației.

5. Prevenirea incendiilor și monitorizarea pădurilor. Lentila LWIR identifică sursele de căldură ascunse timpurii în interiorul zonelor forestiere. Acceptă avertizarea timpurie pentru riscurile de incendiu înainte de apariția unei flăcări deschise.

6. Audit energetic al clădirii. Efectuează inspecția termică pentru structurile clădirilor. Utilizatorii pot localiza poziția de pierdere de căldură, punctul de scurgere a aerului și defectele de izolație prin intermediul imaginilor termice pentru a ghida renovarea clădirii care economisește energie.

7. Supraveghere maritimă. Realizează detectarea țintelor maritime zi-noapte în condiții maritime de ceață. Oferă o ieșire stabilă de imagini termice pentru sarcinile de monitorizare offshore.
