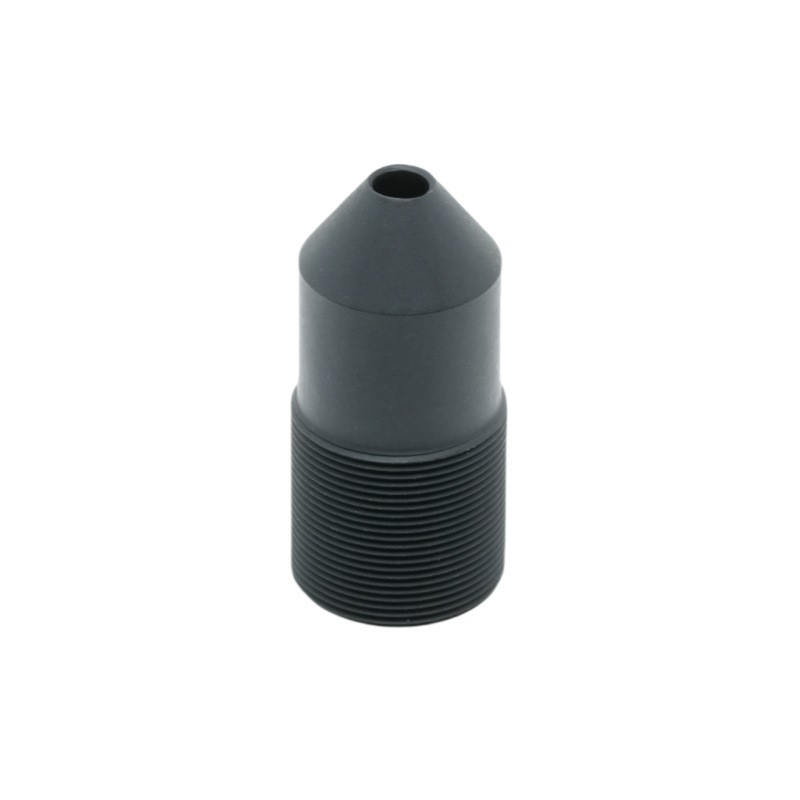

Lentila conică conică de 16 mm

Informații despre produs:

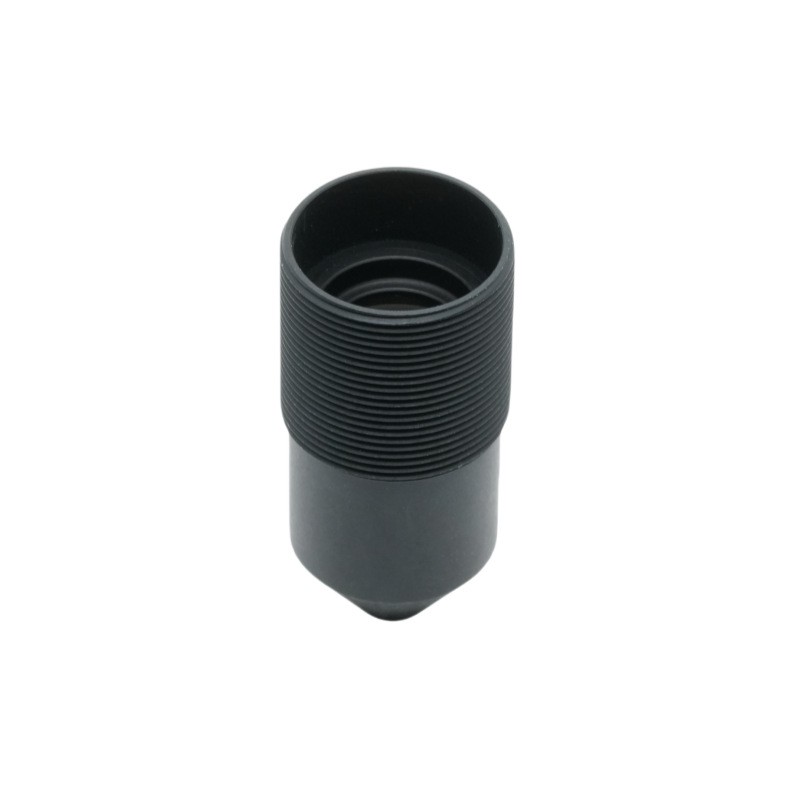

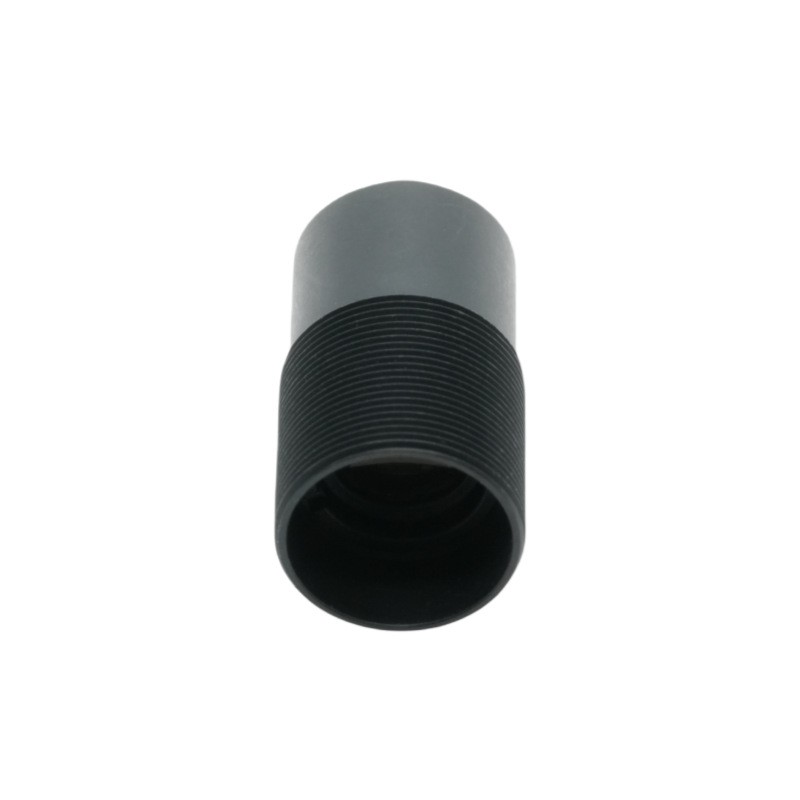

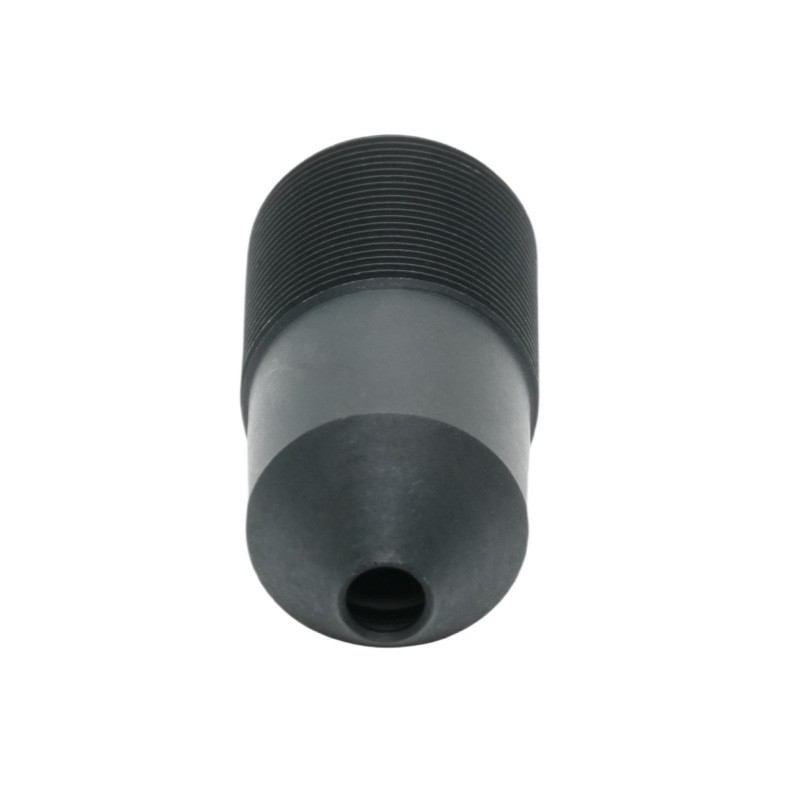

PL-1645F-M12 de la BOSHI Optical Technology este un obiectiv compact cu focală fixă de 16 mm, deschidere F4,5, proiectat special pentru senzori în format 1/2". Proiectat cu o construcție din sticlă cu 4 elemente din sticlă, acest obiectiv cu montură M12 oferă un cerc de imagine de 28,3° și suport pentru un cerc de imagine maxim de 28,3° și o potrivire ideală pentru un cerc de imagine de 8 mm. Camere de imagine de 1/2" și mai mici în sisteme de viziune cu spațiu limitat. Cu o distanță focală mecanică din spate de 3,65 mm și o lungime totală a pistei de doar 28,65 mm, PL-1645F-M12 se integrează perfect în modulele camerei la nivel de placă pentru inspecție industrială, identificare biometrică și aplicații de imagistică încorporate. Tehnologia optică BOSHI a optimizat acest obiectiv de 16 mm F4.5 pentru o iluminare superioară de la margine la margine, obținând o iluminare relativă de 95% și o distorsiune TV ultra-scăzută de -0,25%, asigurând o reproducere fidelă a imaginii chiar și în scenele cu contrast ridicat. Unghiul razei principale este strict controlat sub 8°, minimizând vignetarea și schimbarea culorii atunci când este asociat cu senzori CMOS moderni. Indiferent dacă este utilizat în automatizările fabricii, cititoare de coduri de bare logistice sau dispozitive de imagistică medicală, acest obiectiv cu senzor de 1/2" oferă o combinație echilibrată de rezoluție, compactitate și rentabilitate. Aveți încredere în Tehnologia Optică BOSHI pentru a oferi performanțe optice fiabile pentru produsul dvs. de viziune de generație următoare, cu PL-1645F-M12 stabilind criteriul de precizie în categoria M.12.

Descrierea detaliată a produsului:

1. Parametru detaliat

Distanța focală (EFL):16mm ±5% - Oferă o perspectivă teleobiectivă moderată, ideală pentru recunoașterea obiectelor la distanțe de lucru cuprinse între 100 mm și 2000 mm.

Diafragma (F/NO):F4.5 ±5% - Echilibrează fluxul de lumină cu adâncimea câmpului, potrivit pentru medii interioare și exterioare bine iluminate, fără a sacrifica rezoluția.

Construcție optică:4G (elemente din sticlă) - Asigură stabilitate termică, transmisie ridicată și rezistență la degradarea mediului în comparație cu modelele hibride din plastic-sticlă.

Cercul de imagine:Ø8,5 mm max - Acoperă complet senzori de 1/2" (diagonală ~8 mm) și este compatibil cu formatele de 1/2,3" și 1/3".

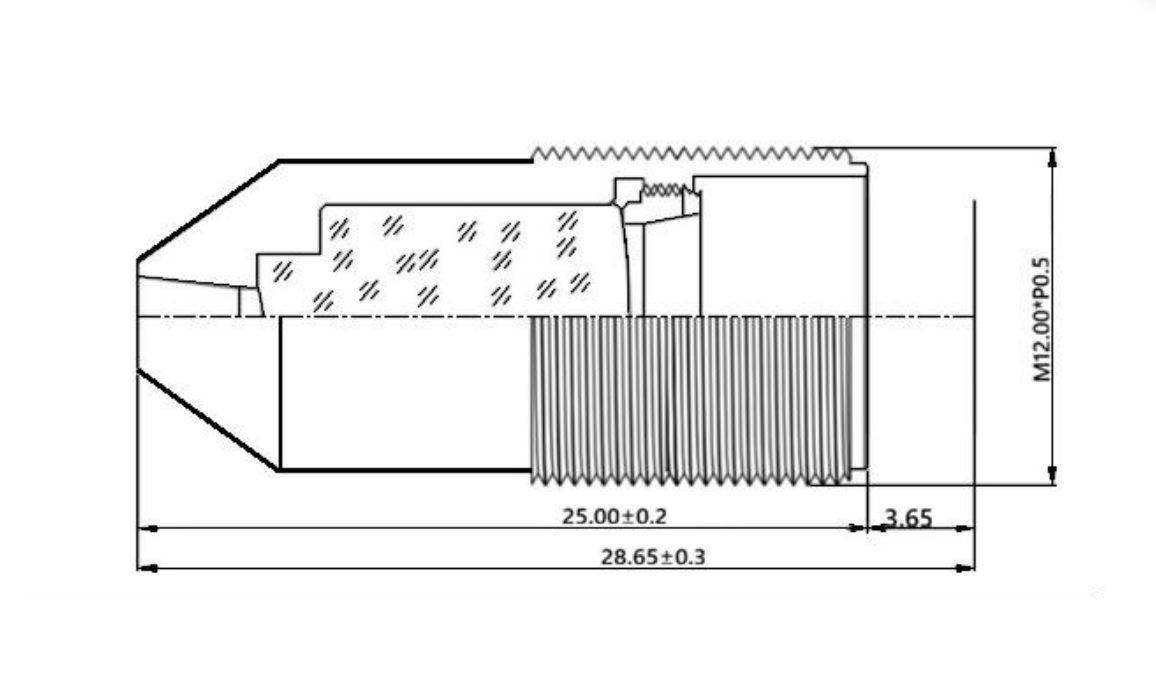

Distanța focală a spatelui mecanic:3,65 mm ± 0,2 - Permite integrarea simplă cu plăcile standard de senzori M12 și suporturile opționale pentru filtru tăiat IR.

Lungime totală a piesei:28,65 mm ±0,3 - Profil ultra-compact pentru camere miniaturizate din drone, dispozitive portabile și noduri de supraveghere.

Distorsiunea TV:-0,25% - Distorsiune în baril aproape invizibilă, critică pentru aplicații de măsurare și OCR.

Iluminare relativă:95,0% - Uniformitate excepțională, reducând nevoia de corecție în câmp plat în post-procesare.

CRA (Chief Ray Angle):<8°- Se potrivește cu gama de microlensuri a majorității senzorilor Sony, ON Semi și OmniVision 1/2", prevenind umbrirea culorilor.

Munte:M12×P0.5 - Filet standard industrial pentru interschimbabilitate rapidă și aliniere activă.

2. Avantaje de performanță

Uniformitate ridicată și distorsiune redusă: Iluminarea relativă de 95% și distorsiunea de -0,25% asigură că obiectivul cu deschidere F4.5 cu distanță focală de 16 mm produce imagini precise din punct de vedere geometric, cu o scădere minimă, reducând corecția algoritmică în conductele de viziune artificială.

CRA optimizat pentru senzori moderni: Cu un unghi de rază principală sub 8°, acest obiectiv cu senzor de 1/2 inch elimină artefactele de culoare periferice, permițând echilibrul de alb constant și fidelitatea culorii pe întregul câmp - un avantaj critic pentru recunoașterea facială și sortarea pe bază de culori.

Rezistență integrală din sticlă: construcția 4G rezistă deplasării focalizării din cauza fluctuațiilor de temperatură (de la -20°C la +70°C), ceea ce face ca obiectivul industrial cu montură M12 să fie fiabil în podelele fabricii, chioșcurile exterioare și camerele auxiliare pentru automobile.

Design mecanic compact: Cu o lungime de doar 28,65 mm, se potrivește în carcase subțiri, în timp ce BFL de 3,65 mm oferă spațiu amplu pentru sticlă de acoperire sau stive de filtre, simplificând designul mecanic pentru integratorii de sistem.

Compatibilitate Plug-and-Play: Filetul M12 și distanța focală din spate standard permit înlocuirea directă a obiectivelor existente fără reproiectare mecanică, reducând timpul de lansare pe piață pentru producătorii de camere OEM.

3. Domeniul aplicației

Viziune artificială industrială: Configurația de 16 mm F4.5 excelează la detectarea defectelor pe liniile de producție (de exemplu, inspecția PCB, analiza zgârieturilor la suprafață) unde mărirea moderată și distorsiunea scăzută sunt primordiale.

Biometrie și control al accesului: Lentila cu senzor de 1/2" oferă iris și trăsături faciale clare la distanțe de lucru de 30-50 cm, în timp ce CRA <8° asigură compatibilitatea cu senzorii îmbunătățiți cu NIR pentru iluminare IR activă.

Logistică și citire coduri de bare: FOV de 28,3° și iluminarea relativă ridicată permit decodarea fiabilă a codurilor 1D/2D pe diferite dimensiuni de pachet, chiar și în condiții de iluminare neuniformă.

Sisteme OEM încorporate: De la evitarea obstacolelor cu drone până la endoscopia medicală, lentila cu montură M12 oferă un factor de formă dovedit pentru producția de volum, tehnologia optică BOSHI oferind documentație optică și mecanică completă pentru o integrare rapidă.

Monitorizare inteligentă a vânzărilor cu amănuntul și a rafturilor: profilul cu distorsiuni scăzute acceptă estimarea precisă a dimensiunilor produsului și conformitatea planogramelor, în timp ce carcasa compactă se potrivește în camerele discrete montate pe tavan sau la marginea raftului.
