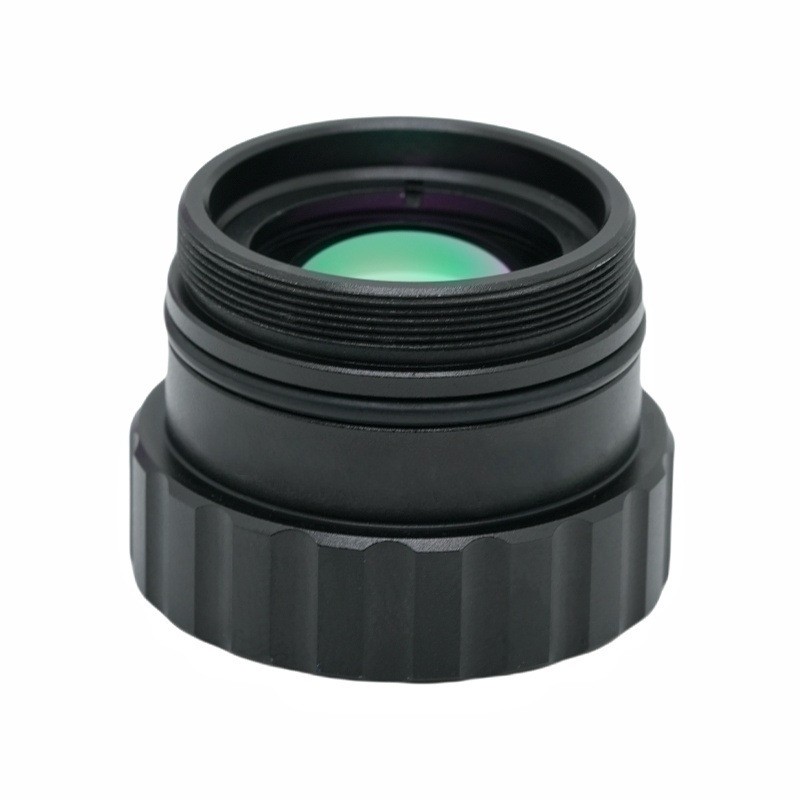

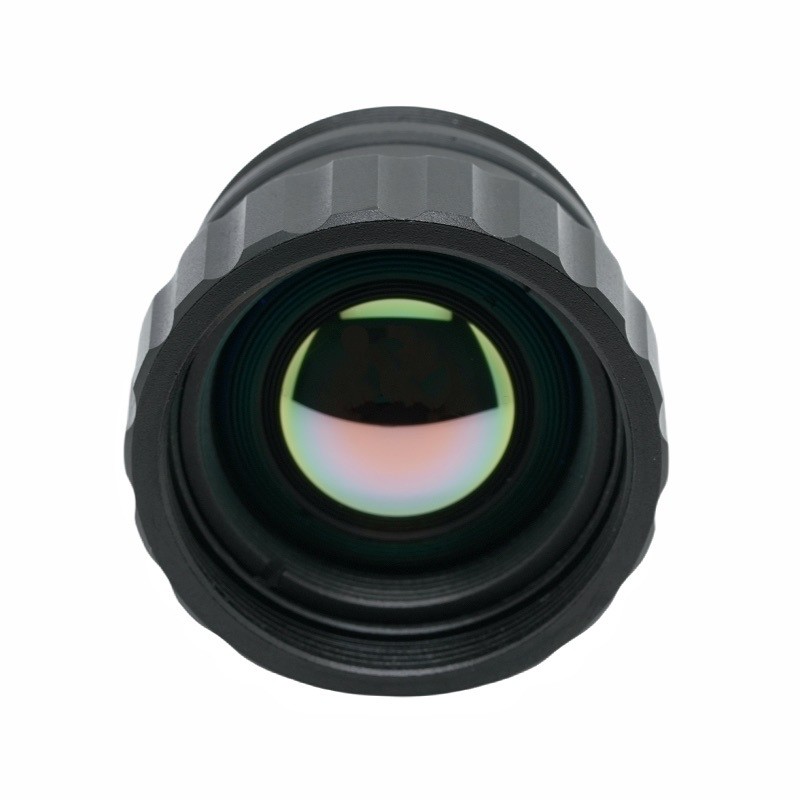

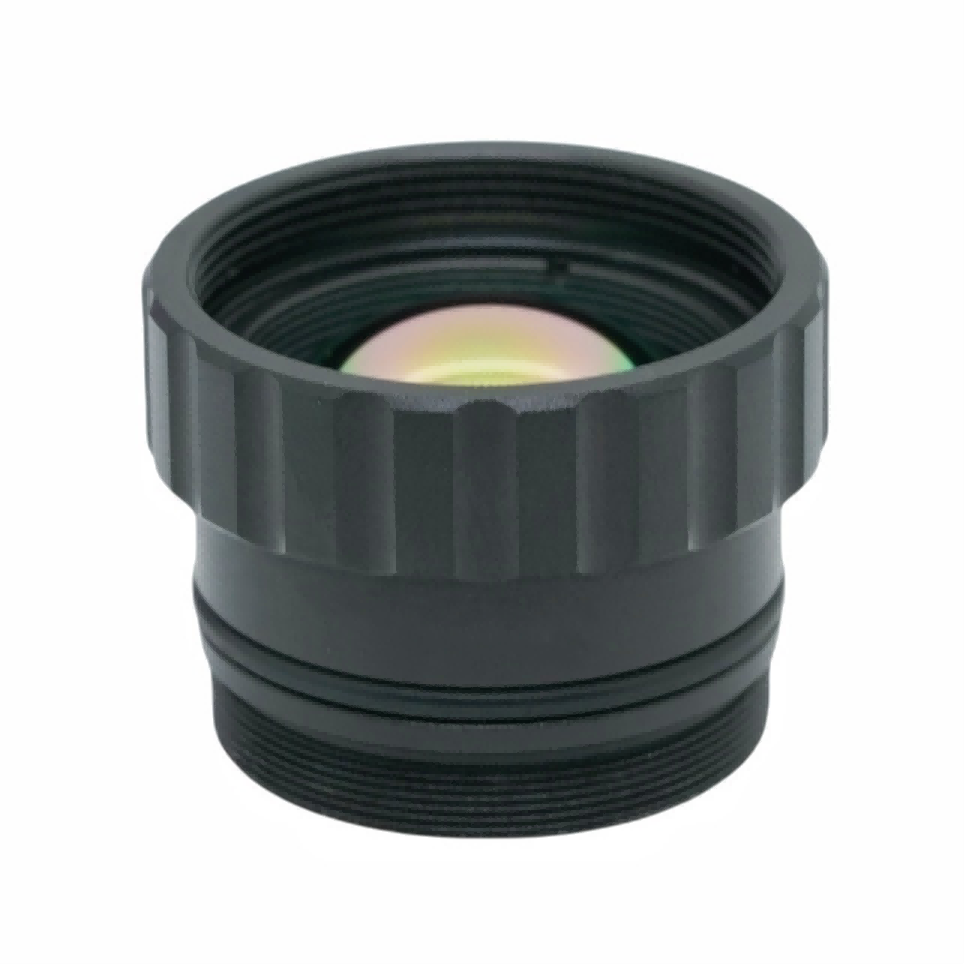

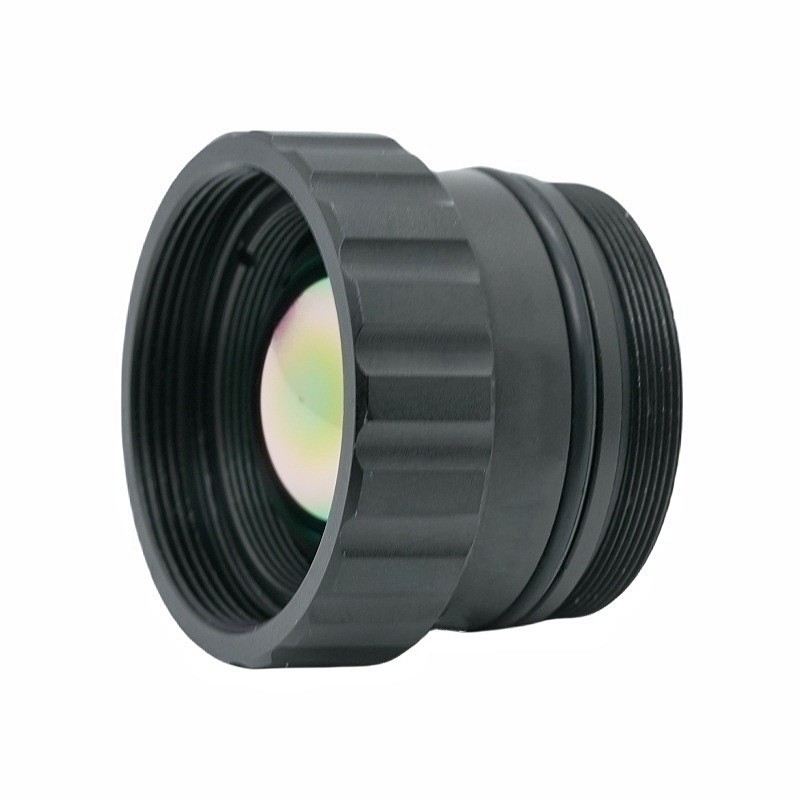

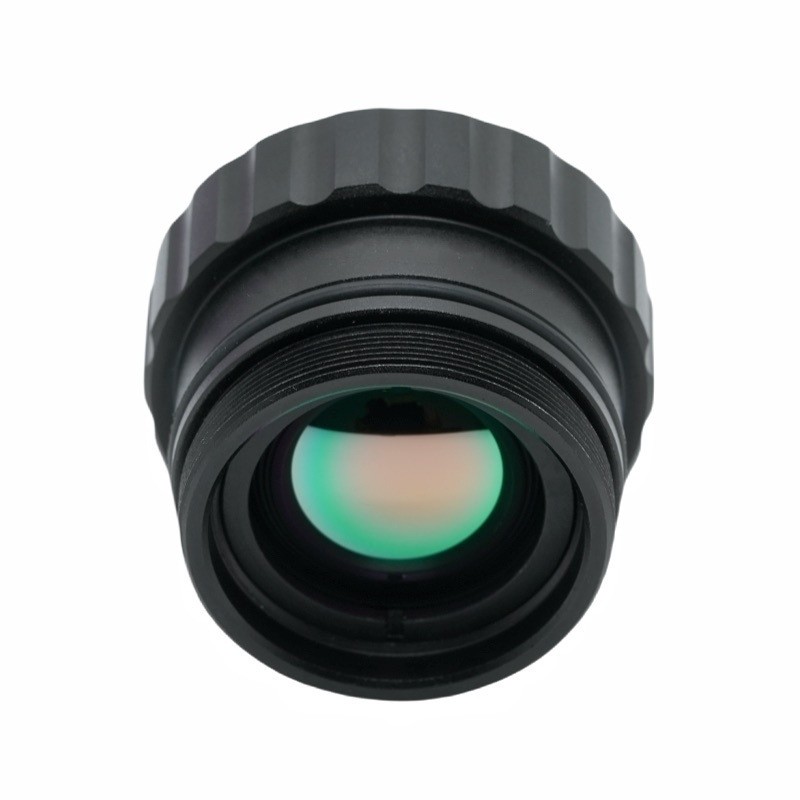

Descriere produs19mm F1.0 M22 12um AR Lentila Lentila pentru imagini termice cu infrarosu cu unda lunga
LENTILE BOSHI este un producător, furnizor și exportator de lentile standard M12 din China. Aderând la căutarea unei calități perfecte a produselor, astfel încât obiectivul nostru standard M12 să fie mulțumit de mulți clienți. Design extrem, materii prime de calitate, performanță ridicată și preț competitiv sunt ceea ce își dorește fiecare client și asta este și ceea ce vă putem oferi. Vă vom oferi cel mai bun serviciu post-vânzare și livrare la timp.

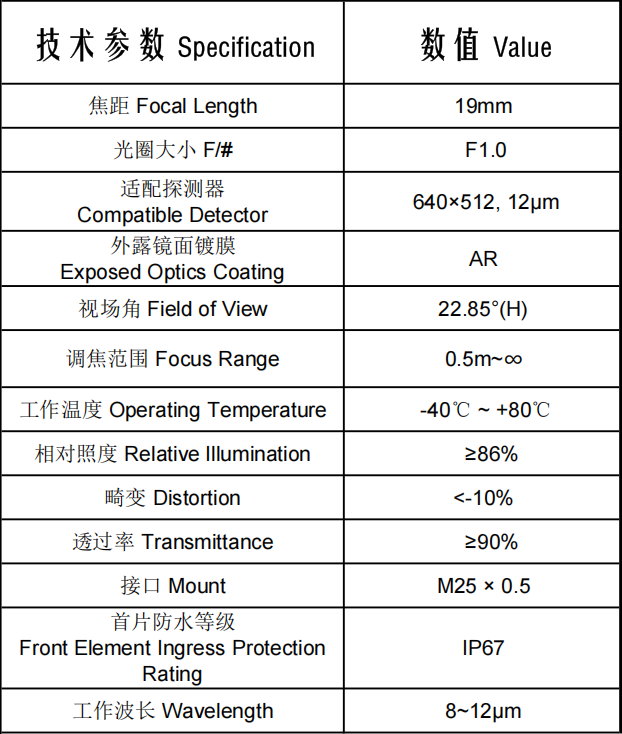

I. Interpretarea detaliată a parametrilor de bază

1. Defalcare aprofundată a parametrilor

1. Lungime focală de 19 mm, diafragmă foarte mare F1.0

F1.0 este o deschidere mare rară printre obiectivele LWIR, oferind un flux luminos mult mai mare decât modelele convenționale F1.4/F1.8 și îmbunătățind semnificativ raportul semnal-zgomot pentru sursele de căldură slabă la temperatură scăzută.

Distanța focală de 19 mm îngustează câmpul vizual și mărește țintele îndepărtate, specializată pentru măsurarea și supravegherea cu granulație fină a temperaturii la distanță lungă, care necesită recunoaștere clară a detaliilor.

2. Lungime de undă de operare: 8~12μm

Fereastră de transmisie atmosferică standard pentru infraroșu cu undă lungă, compatibilă cu miezurile camerelor termice din oxid de vanadiu nerăcite pentru imagistica termică și măsurarea temperaturii corpului uman, echipamentelor electrice și mașinilor.

3. Detector compatibil: 640×512, 12μm Pixel Pitch

Se potrivește cu miezurile infraroșu industriale nerăcite de la Guide, Hikvision, Dahua, Dali și alți producători. Pasul pixelilor de 12 μm echilibrează rezoluția imaginii și costul total al echipamentului.

4. Câmp vizual orizontal: 22,85°

Caracteristica FOV îngustă: țintele par mai mari la distanțe egale de observare, dezvăluind detalii termice subtile de la distanță. Optimizat pentru monitorizarea cu punct fix la distanță lungă, mai degrabă decât pentru acoperire panoramică pe o zonă largă.

5.Raza de focalizare: 0,5m ~ ∞

Distanța minimă de focalizare ultra-scurtă de 0,5 m permite inspecția de aproape a componentelor minuscule, în timp ce focalizarea infinită acceptă patrule la distanță lungă, acoperind atât testarea termică cu micro-componente, cât și inspecția de la distanță pe suprafețe mari într-un singur obiectiv.

2. Valorile de bază ale calității imaginii

1.Acoperire antireflexie AR pe optica expusă + transmisie ≥90%

Acoperire antireflex personalizată optimizată pentru bandă de 8–12 μm. Transmitența ≥90% undă întreagă depășește media industriei de 70%~85%, maximizând captarea energiei infraroșii pentru a detecta punctele slabe de căldură, cu strălucire minimă și imagini fantomă sub lumină intensă.

2. Iluminare relativă ≥86%

Colțurile imaginii păstrează 86% din luminozitatea centrală, cu o scădere neglijabilă a luminozității marginilor. Cadrul uniform elimină erorile de citire a temperaturii la margini și evită vârfurile de zgomot cauzate de strălucirea forțată de software a zonelor periferice în timpul scanării pe suprafețe mari.

3. Distorsiune < -10%

Valoarea negativă indică distorsiunea în baril, un compromis comun pentru lentilele cu infraroșu cu FOV lung și îngust. Sacrifică o ușoară liniaritate geometrică pentru a obține o transmisie superioară și o iluminare relativă. Această lentilă este optimizată pentru detectarea temperaturii și identificarea țintei, nu pentru măsurarea dimensională de înaltă precizie.

3. Proiectare de mediu și mecanică

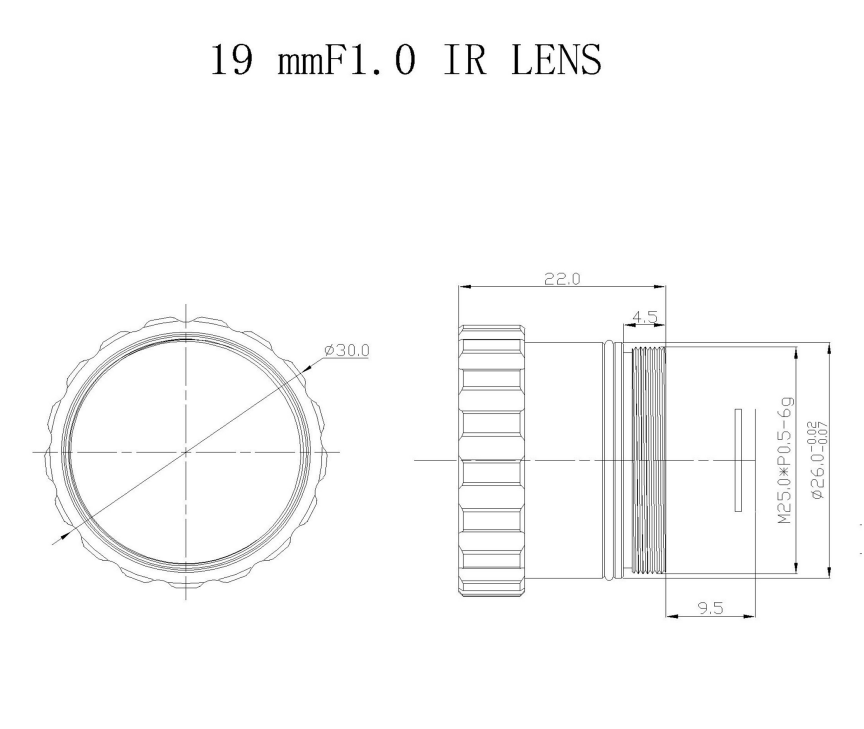

1.Suport: M25 × 0,5

Interfață filetată standard dedicată lentilelor cu infraroșu cu focalizare lungă, care oferă o integrare perfectă cu toate miezurile camerelor termice cu undă lungă de 640 de pixeli.

2. Evaluare de protecție la intrarea elementului frontal: IP67

Protecție încorporată rezistentă la praf și la apă pentru elementul frontal al lentilei. Poate fi instalat în aer liber fără ferestre de protecție suplimentare, rezistând stropilor de ploaie și furtunilor de nisip, simplificând în același timp proiectarea structurală a dispozitivelor de exterior.

3.Temperatura de funcționare: -40℃ ~ +80℃

Interval de toleranță la temperatură ultra-larg care acoperă iernile friguroase din nord, căldura înăbușitoare a verii și atelierele industriale cu temperaturi ridicate. Menține focalizarea stabilă și acoperirea intactă, fără delaminare sau defocalizare în condiții de fluctuații extreme de temperatură, pentru funcționare pe tot parcursul anului.

II. Avantajele de performanță de bază

Avantajul 1: Transmisie de lumină în infraroșu lider în clasă: F1.0 Diafragma mare + ≥90% Transmisie ultra-înaltă

Puține lentile infraroșu cu focalizare lungă cu specificații echivalente ating o transmisie de 90%. În combinație cu deschiderea ultra-mare F1.0, oferă o sensibilitate de vârf în industrie pentru detectarea surselor slabe de căldură la distanță lungă, cum ar fi supraîncălzirea minoră a firului și creșterile ascunse ale temperaturii echipamentelor, cu imagini clare ale țintelor cu temperatură scăzută.

Avantajul 2: Uniformitate superioară a cadrului pentru citiri precise ale temperaturii pe margine

Iluminarea relativă ultra-înalta de ≥86% minimizează atenuarea luminozității la colțurile imaginii. Când scanați matrice mari de echipamente, cum ar fi panouri fotovoltaice și dulapuri de distribuție, valorile temperaturii la marginile cadrului rămân consistente fără abateri evidente.

Avantajul 3: Focalizare dublă pentru scenarii macro și pe distanțe lungi

Capacitatea de focalizare apropiată de 0,5 m permite inspecția termică a plăcilor de circuite, a terminalelor mici de cablare și a rulmenților, în timp ce focalizarea infinită la distanță lungă acceptă patrule pe mai mulți kilometri. O singură lentilă îndeplinește atât testarea de precizie a micro-componentelor, cât și inspecția de la distanță cu punct fix.

Avantajul 4: Robustitate în aer liber pentru orice vreme și stabilitate la temperaturi late

Protecția lentilelor frontale IP67 asociată cu o temperatură largă de funcționare de -40~+80℃ permite desfășurarea directă în medii dure, inclusiv mine, substații, sălbăticie și tuneluri, fără riscul de deplasare a focalizării sau decojirea stratului la temperaturi extreme.

Avantajul 5: FOV îngust cu focalizare lungă pentru detalii mărite la distanță lungă

În comparație cu lentilele mai scurte de 13 mm, distanța focală de 19 mm și FOV îngust de 22,85° oferă o mărire mai mare a țintei la aceeași distanță, ideală pentru identificarea defectelor termice minuscule, inclusiv izolatorii deteriorați, firele rupte și punctele fierbinți ale echipamentelor subtile de la distanță.

III. Câmpuri de aplicație țintă

1.Inspecția rețelei electrice (aplicație principală)

·Măsurarea temperaturii la distanță lungă pentru linii și stâlpi de transmisie de înaltă tensiune: lungimea focală de 19 mm mărește izolatoarele și îmbinările firelor la mii de metri distanță, în timp ce transmisia mare F1.0 surprinde defecte slabe de supraîncălzire. Protecția IP67 și toleranța largă la temperatură se adaptează la stațiile de exterior montane.

·Detecția punctelor fierbinți din panoul PV: Iluminarea relativă ridicată garantează citiri precise ale temperaturii pe marginile panoului, iar transmisia ≥90% detectează punctele fierbinți ale bateriei slabe.

·Testări termice de precizie ale aparatelor de comutare și transformatoare de înaltă tensiune: focalizarea minimă de 0,5 m acceptă scanarea de aproape a anomaliilor de temperatură ascunse pe componente electrice compacte.

2. Întreținere predictivă pentru echipamente industriale de precizie

·Monitorizare de la distanță a motoarelor, rulmenților și mașinilor metalurgice: Tolerează temperaturi ambientale de până la +80℃ pentru a scana liniile de producție complete de la distanță și prealerta erorile de supraîncălzire.

·Inspecția componentelor electronice și a dulapurilor bateriilor de stocare a energiei: focalizarea macro de 0,5 m indică anomalii termice subtile pe plăcile de circuite și celulele bateriei.

·Patrula de scurgeri de căldură pentru conducte chimice și rezervoare de stocare pe distanțe lungi: scanează de la distanță rutele complete ale conductelor pentru a detecta daune minore ale izolației și puncte de pierdere de căldură.

3.Securitate în aer liber pe rază lungă și supraveghere a frontierei

· Avertizare timpurie a perimetrului cu punct fix pentru câmpuri petroliere, mine și parcuri industriale: FOV îngust se blochează pe dealuri îndepărtate și pereți de graniță pentru a detecta personalul și vehiculele intruzești prin semnăturile lor termice.

·Viziune de noapte pe orice vreme pentru apărarea granițelor și a coastei: rezistența la temperaturi scăzute de -40℃ se potrivește sălbăticiei friguroase, iar protecția IP67 oferă imagini stabile prin ploaie, zăpadă și furtunile de nisip.

4. Tranzit feroviar și monitorizare în infraroșu montată pe vehicul

·Inspecție termică la distanță lungă a firelor de contact feroviare de mare viteză: distanța focală lungă mărește cablurile aeriene pentru a detecta supraîncălzirea pe liniile de contact și hardware-ul de poziționare; lentila frontală rezistă la ceață și praful din mediile de tunel fără aburire.

·Testarea temperaturii de la distanță a șinelor și elementelor de fixare din oțel, plus asistență pentru vederea pe timp de noapte cu focalizare lungă pentru sistemele de bord.

5.Prevenirea incendiilor forestiere și monitorizarea resurselor naturale

Monitorizarea incendiilor de pădure prin unități de pan-tilt la sol sau UAV: ​​identifică mocnirea timpurie ascunsă în pădurile aflate la câțiva kilometri distanță. Transmitența ridicată captează surse slabe de incendiu la temperatură joasă pentru avertizare avansată a incendiilor de vegetație.

6. Inspecția de urgență a echipamentelor speciale

Observarea termică la distanță lungă a scenelor de incendiu, screening ascuns de pericol de temperatură înaltă în depozite mari și monitorizare termică de la distanță a mașinilor portuare grele.

IV. Explicația compromisului produsului (Notă de limitare)

Distorsiunea semnificativă în baril (<-10%) face ca acest obiectiv să nu fie potrivit pentru aplicații care necesită măsurare dimensională de înaltă precizie sau cartografiere geometrică. Designul său optic acordă prioritate transmisiei, uniformității marginilor și sensibilității de detectare a temperaturii la distanță lungă, optimizat exclusiv pentru măsurarea termică și scenariile de recunoaștere a țintei.
