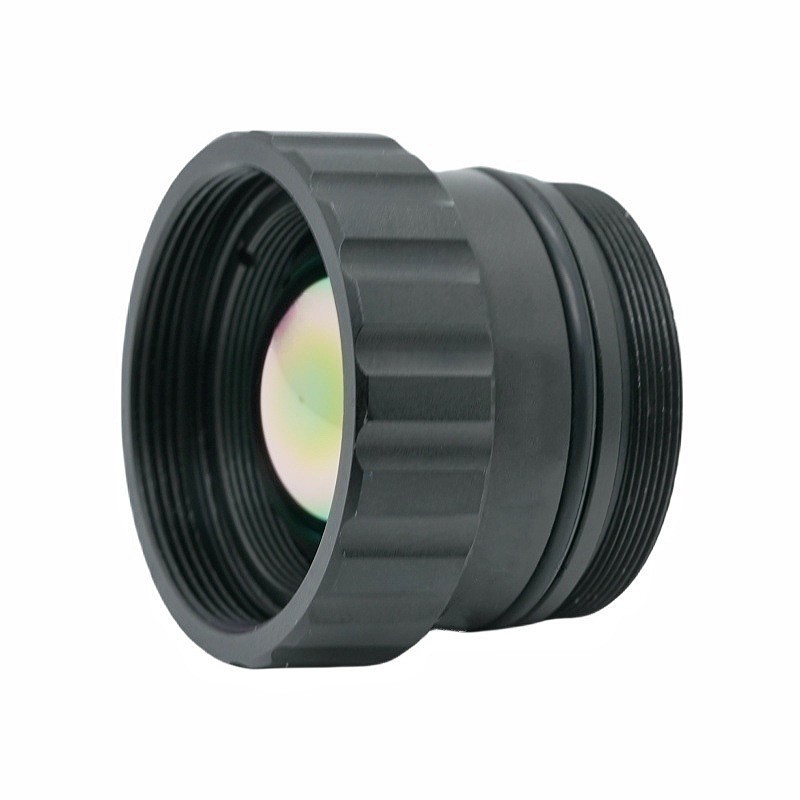

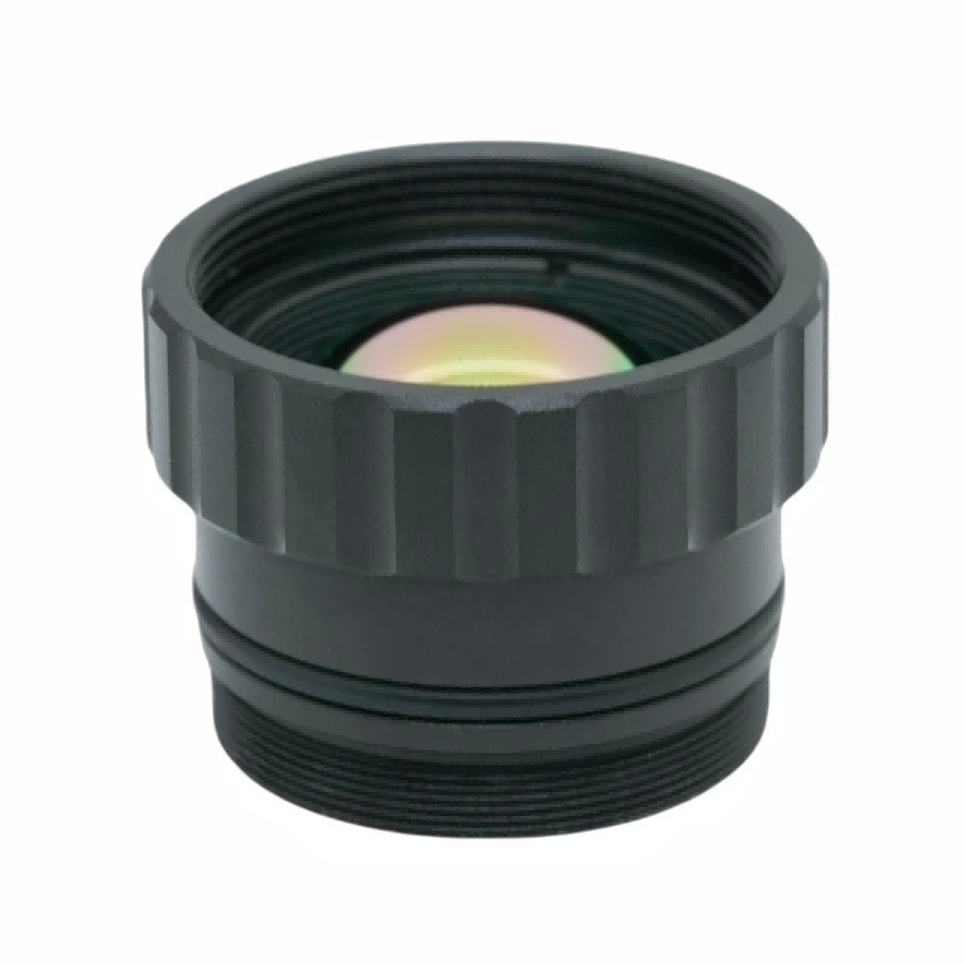

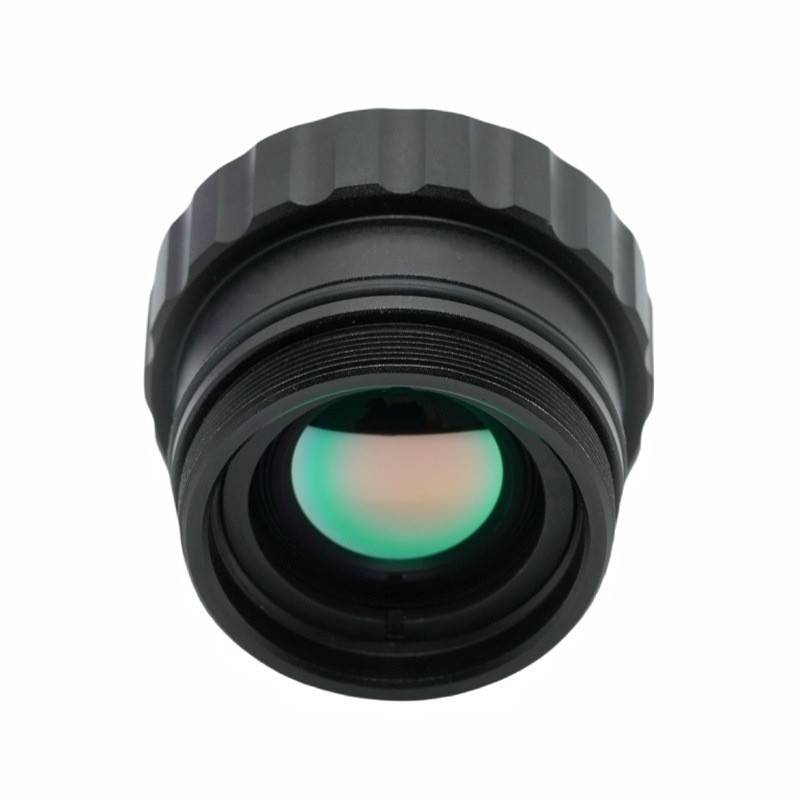

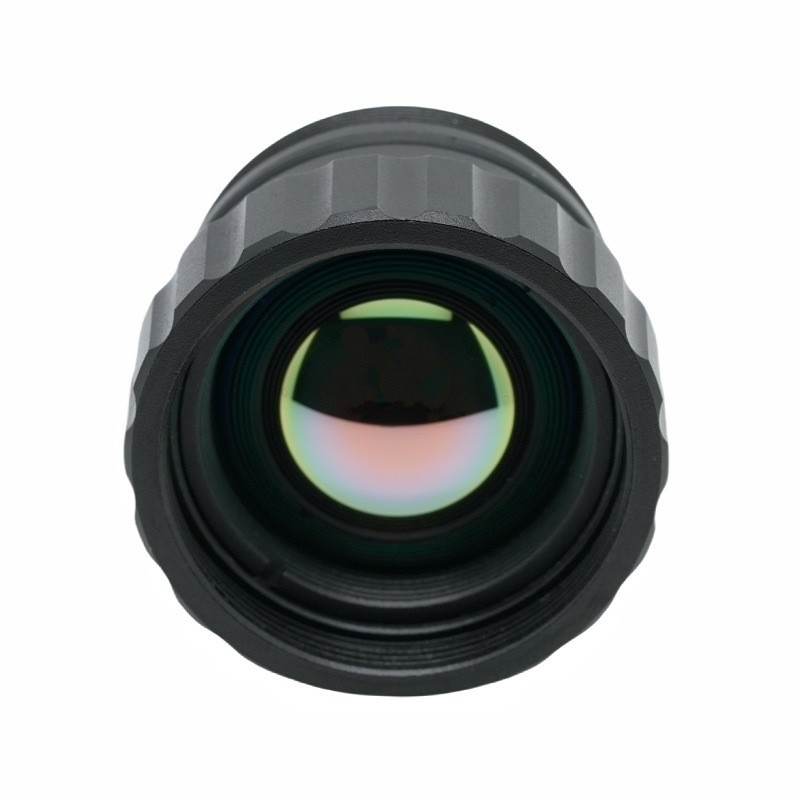

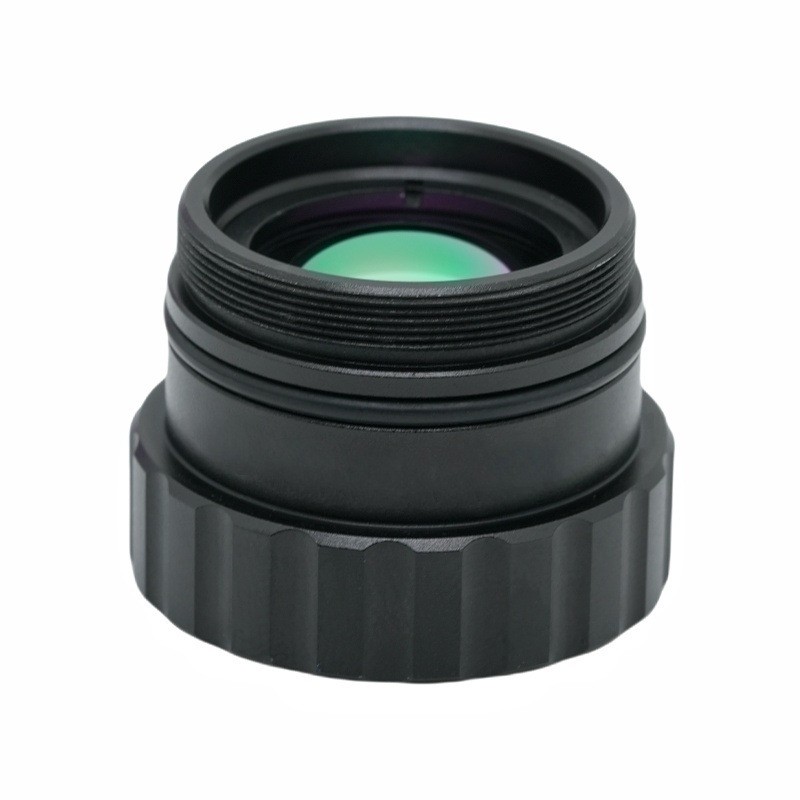

Lentila pentru imagini termice cu lungime focală de 19 mm

Introducere pe scurt produs

Această lentilă termică cu infraroșu F1.0 de 19 mm dezvoltată de BOSHI Optical Technology este o componentă optică de înaltă performanță, adaptată pentru sistemele de termoviziune în infraroșu cu undă lungă care funcționează în banda de lungime de undă de 8-12 μm. Acest obiectiv cu infraroșu de 19 mm acceptă detectoare cu infraroșu de 640 × 512,12 μm și atinge un echilibru fin între câmpul vizual orizontal moderat și capacitatea remarcabilă de adunare a luminii. Fabricat de BOSHI Optical Technology, acest obiectiv cu infraroșu cu undă lungă aplică acoperire AR pe toate suprafețele optice expuse și oferă o construcție impermeabilă cu element frontal IP67 pentru a face față condițiilor dificile de exterior complicate. Dispune de focalizare reglabilă care acoperă 0,5 metri până la infinit și menține performanța optică constantă între -40℃ și +80℃, oferind o transmisie satisfăcătoare și o ieșire relativă de iluminare. Acționează ca hardware optic de încredere pentru monitorizarea industrială, securitatea perimetrului, precum și camerele termice de măsurare a temperaturii.

Descriere detaliată a produsului

1. Analiza parametrilor

Specificatii optice:Acest obiectiv cu infraroșu de 19 mm vine cu o diafragmă foarte mare F1.0, câmpul său de vedere orizontal poate atinge 22,85 grade, ceea ce echilibrează bine distanța de detectare și capacitatea de acoperire a scenei. Lungimea sa de undă de funcționare cade pe fereastra atmosferică în infraroșu cu undă lungă de 8-12 μm, care servește drept bandă de spectru de bază pentru imagistica termică pasivă. Optica pentru imagini termice poate colecta suficientă radiație infraroșie pentru reconstrucția imaginii.

Compatibilitate detector:Structura optică este optimizată pentru a se potrivi cu o rezoluție de 640 × 512 împreună cu detectoare cu infraroșu de 12 μm pixeli. Se poate potrivi perfect cu modulele de senzori cu lentile IR nerăcite disponibile pe piață.

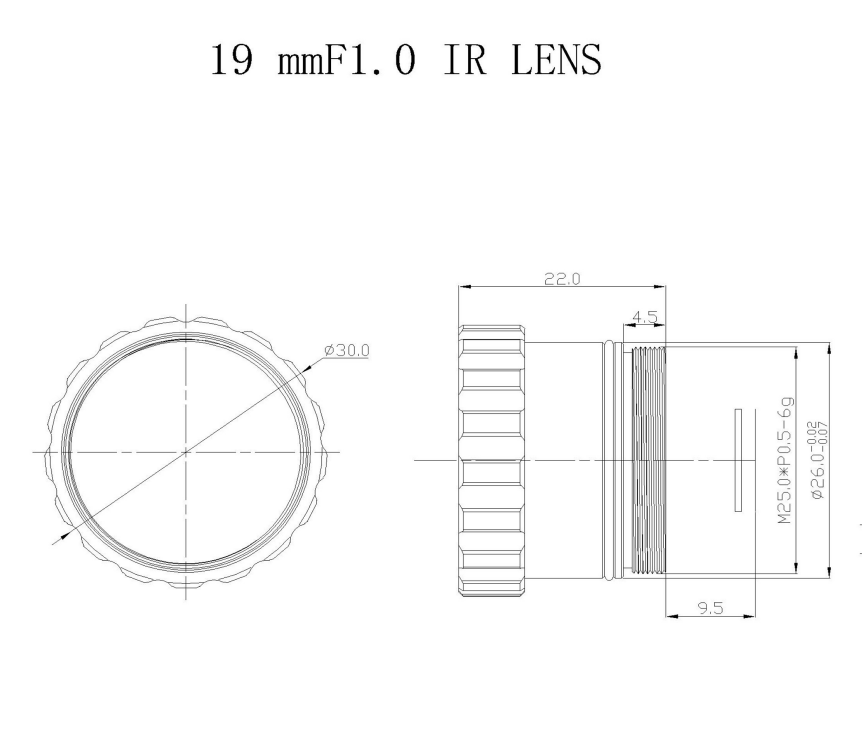

Parametri mecanici și de mediu:Adoptă o structură standard de filet M25×0,5 Mount pentru a facilita munca de instalare și asamblare. Intervalul de reglare a focalizării acoperă 0,5 metri până la infinit și poate satisface cerințele de observare atât pentru ținte la distanță apropiată, cât și pentru scenele la distanță lungă. Intervalul de temperatură de lucru se extinde de la -40℃ la +80℃, care se adaptează la medii de lucru ultra-reci și cu temperaturi ridicate. Componenta optică frontală atinge gradul de protecție IP67 pentru a rezista prafului în aer liber și pătrunderii apei.

Indici de calitate optică: Suprafețele optice expuse adoptă tratamentul de acoperire AR. Transmitanța generală a acestui obiectiv cu infraroșu cu undă lungă poate atinge nu mai puțin de 90 la sută. Iluminarea sa relativă rămâne peste 86%. Valoarea distorsiunii este controlată sub minus 10 la sută pentru a garanta performanța geometriei imaginii.

2. Avantaje de performanță

1. Colecția Superioară de Lumină:Structura cu deschidere ultra-mare F1.0 mărește semnificativ eficiența de recepție a fotonilor infraroșii. Când semnalul de radiație termică este slab, camerele termice echipate cu acest obiectiv cu infraroșu de 19 mm pot scoate în continuare imagini clare cu contrast de temperatură.

2. Eficiență optică ridicată:Acoperirea AR cooperează cu grupul de lentile optice pentru a reduce pierderile de energie în infraroșu. Transmisanța totală se menține peste 90%. Iluminarea relativă peste 86 la sută menține luminozitatea imaginii uniformă de la centrul imaginii spre margini și evită în mod eficient fenomenul de colț întunecat pe imaginea imaginii.

3. Adaptabilitate la mediu dur:Lentila frontală atinge nivelul de protecție IP67, care blochează invazia prafului și eroziunea apei prin stropire. Domeniul larg de temperatură de lucru suprimă eficient deriva termică optică. Tehnologia optică BOSHI efectuează o verificare strictă a adaptării la temperatură pentru această optică pentru imagini termice, astfel încât performanța stabilă a imaginii poate fi menținută în cazul schimbărilor frecvente de temperatură.

4.Ajustare flexibilă a focalizării:Intervalul de focalizare de la 0,5 metri la infinit acceptă comutarea fără întreruperi între inspecția țintei la distanță scurtă și sarcinile de monitorizare pe distanță lungă. Utilizatorii pot termina reglarea focalizării în funcție de cerințele reale ale distanței obiectului.

5. Distorsiune controlabilă:Indicele de distorsiune rămâne sub minus 10 la sută. Reduce deformarea geometrică a imaginilor de ieșire și crește precizia măsurării pentru scenariile de aplicare relevante pentru măsurarea temperaturii.

6. Interfață standardizată:Filetul standard de montare M25×0.5 poate realiza andocare rapidă și integrare cu majoritatea ansamblurilor de camere termice cu infraroșu nerăcite de pe piață. Reduce volumul de lucru de modificare personalizată pentru integratorii de sistem.

3. Câmp de aplicare

1. Securitatea perimetrului și monitorizarea frontierei:Produsul optic de securitate este o direcție cheie de produs a tehnologiei optice BOSHI. Acest obiectiv IR nerăcit poate fi instalat pe camerele de supraveghere termică exterioare. Implementează detectarea intrusului pe tot parcursul zilei, fără asistență cu lumină vizibilă. Scenariile tipice de utilizare includ monitorizarea gardului perimetral al fabricii, protecția limitelor parcului și lucrările de inspecție la frontieră.

2.Întreținere predictivă industrială:Această lentilă cu infraroșu de 19 mm poate fi asamblată pe echipamente de inspecție termică. Personalul îl poate utiliza pentru a descoperi defecțiuni de supraîncălzire pentru instalațiile de alimentare, rulmenți mecanici, dulapuri electrice și sisteme de conducte. Descoperirea timpurie a defecțiunilor ajută la evitarea pierderii neașteptate de la oprirea echipamentului.

3.Sisteme de prevenire și avertizare timpurie a incendiilor:Lentila cu infraroșu cu undă lungă poate fi utilizată în proiecte de monitorizare a incendiilor forestiere și în lucrările de inspecție a riscului de incendiu din depozit. Poate capta în avans puncte anormale de temperatură ridicată și poate oferi un semnal de avertizare timpurie pentru accidente de incendiu.

4. Sisteme de viziune termică montate pe vehicul:Acesta servește ca componentă vizuală auxiliară pe timp de noapte pentru vehiculele speciale. În condiții de întuneric total sau vreme de ceață densă, termină lucrările de detectare pentru pietoni, obstacole rutiere și animale sălbatice.

5. Detectarea economisirii energiei clădirii:Poate fi asortat cu camere termice portabile. Lucrătorii aplică această optică pentru imagini termice pentru a verifica situația pierderilor de căldură din pereții clădirii, poziția de scurgere a aerului și problemele cu defectele stratului de izolație. Acesta oferă suport de date pentru renovarea clădirilor care economisește energie.

6.Încărcături utile de sistem fără echipaj:Acest produs poate fi integrat în dispozitivele UAV. Ea efectuează sondaje termice aeriene, monitorizarea mediului și sarcini de căutare de salvare. Performanța IP67 oferă garanție pentru operarea zborului în aer liber cu UAV.
