Obiectiv cu unghi larg de 2,44 mm

1. Informații despre produs

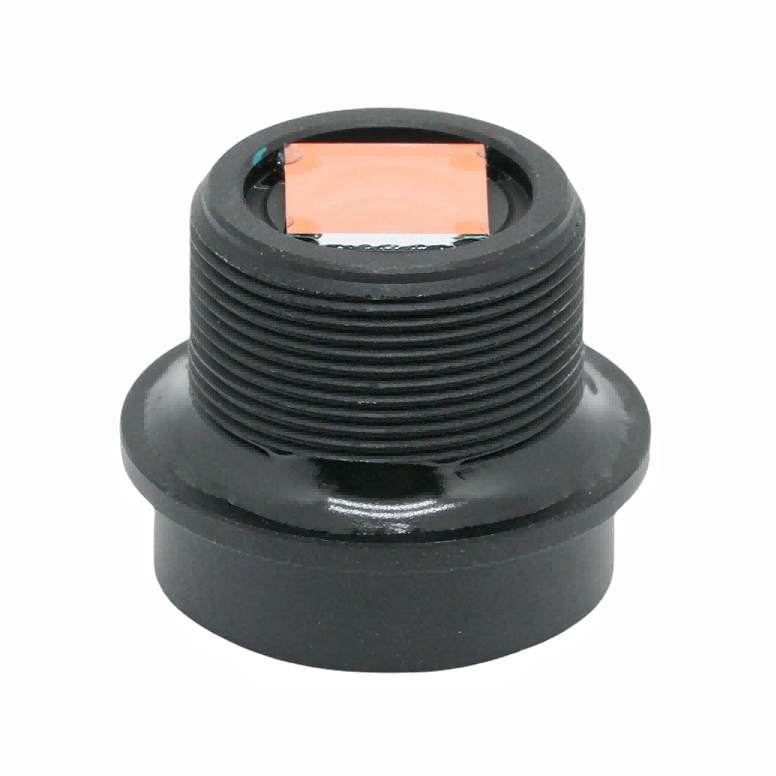

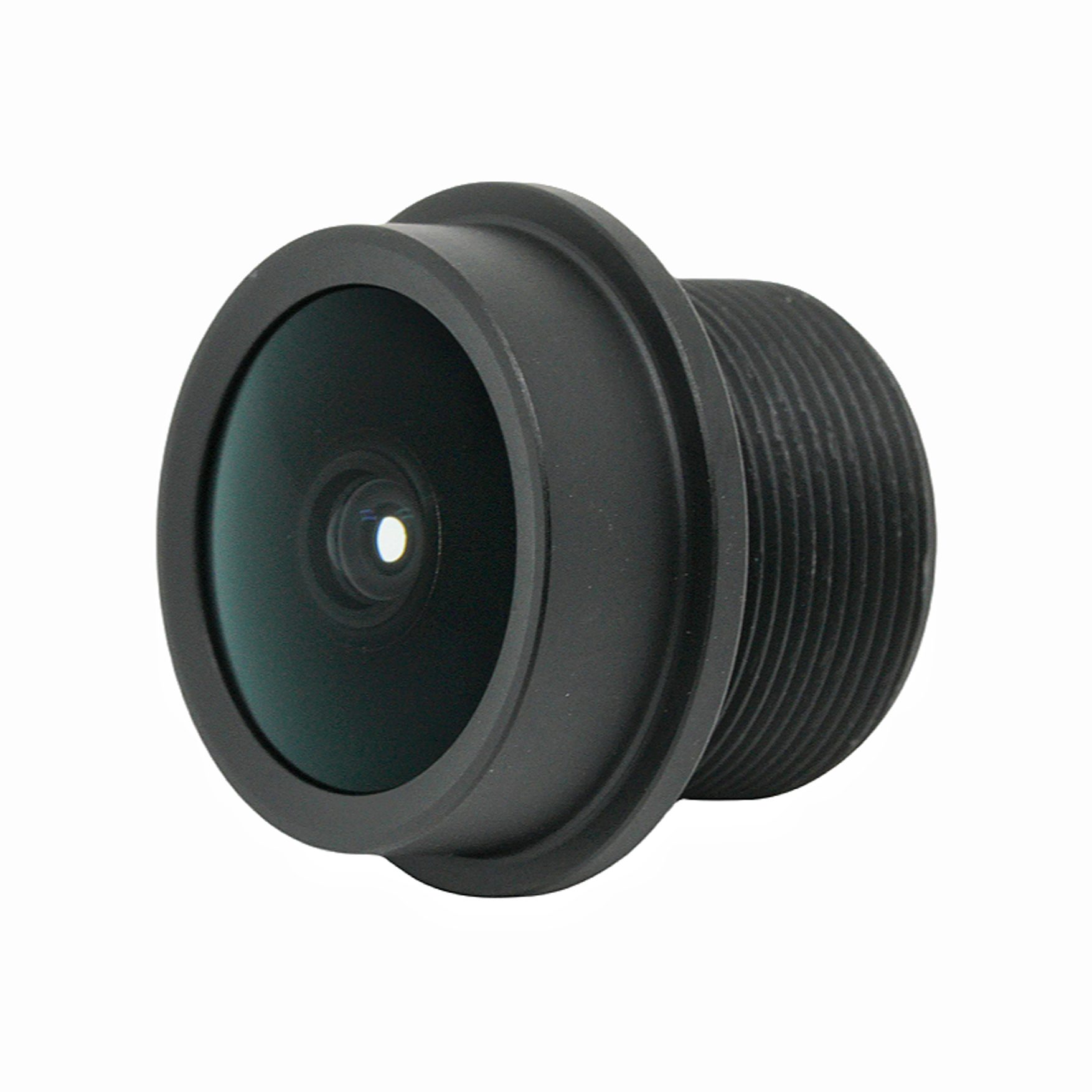

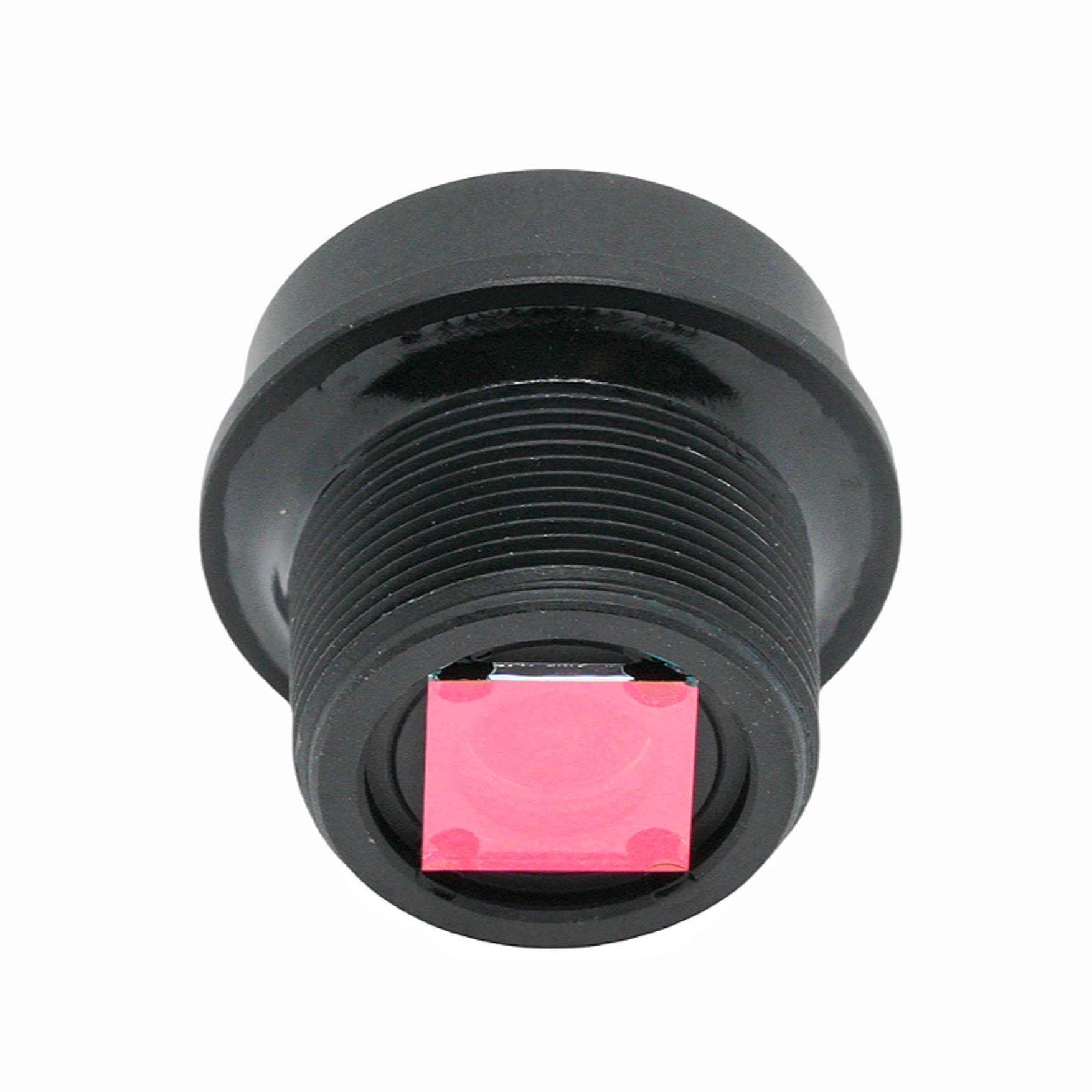

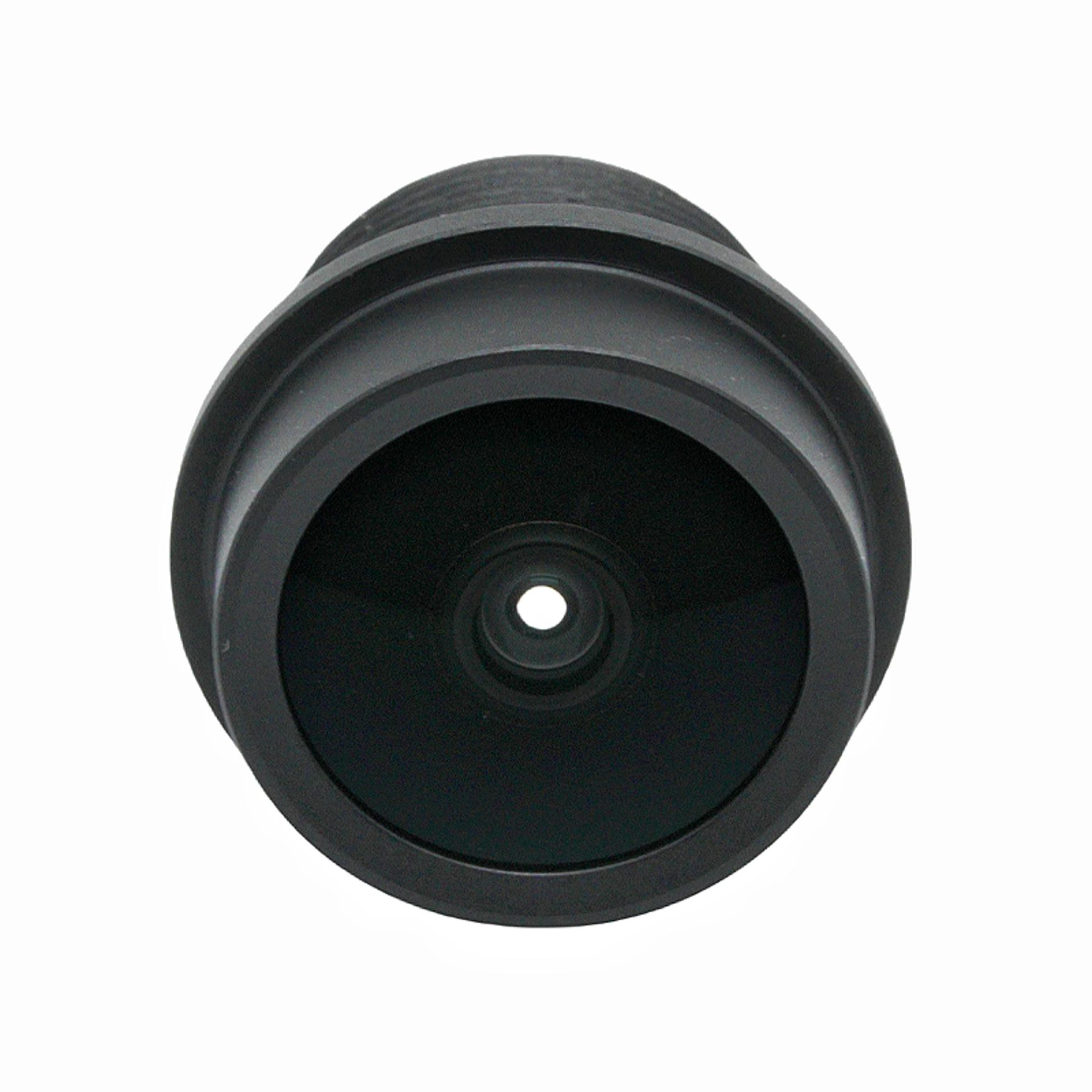

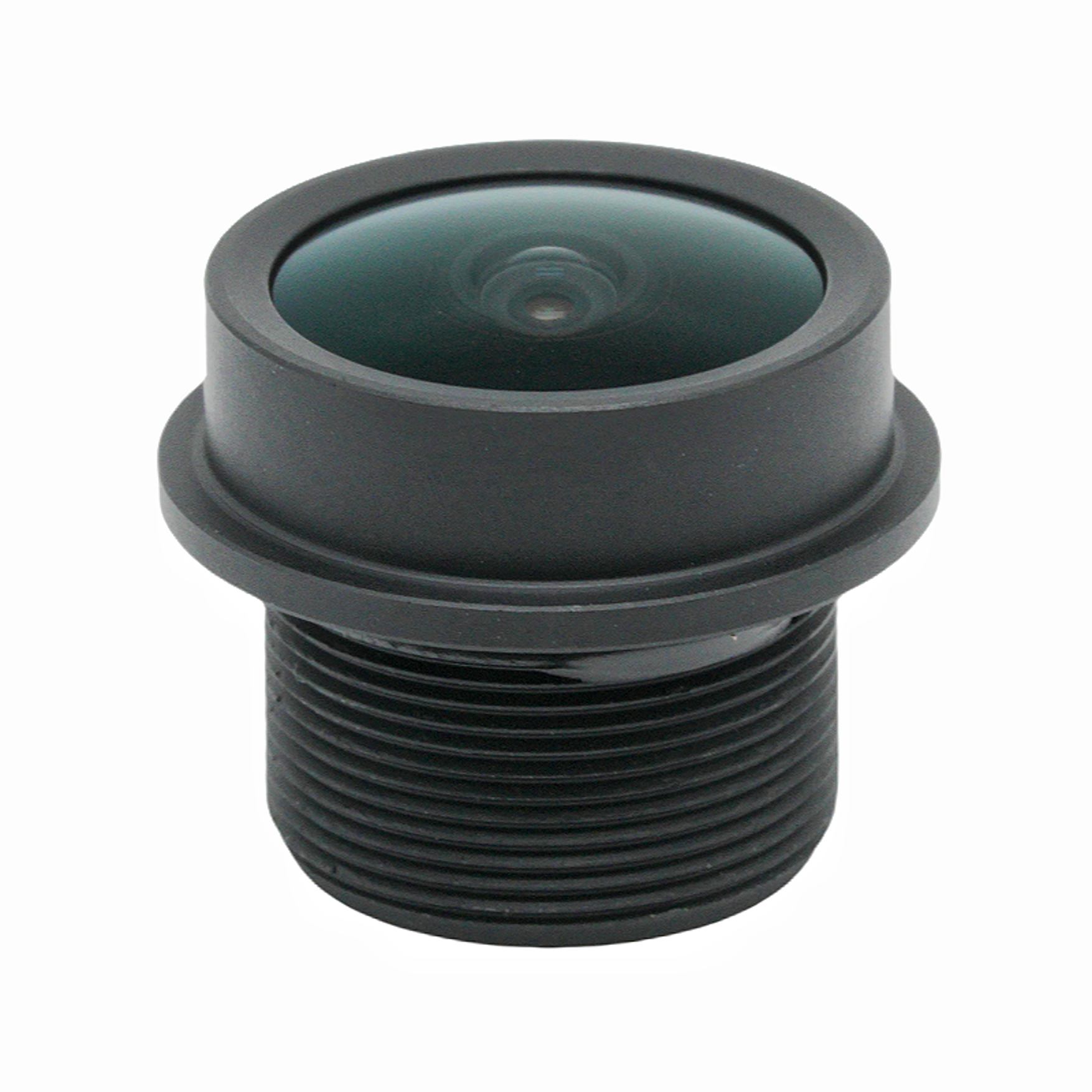

Obiectivul cu unghi ultra larg PL-WA2.44 este un obiectiv cu plăci M12 premium produs deShanghai SILK Optical Technology CO., LTD.Acest obiectiv cu focală fixă adoptă o structură optică profesională 5G+IR, optimizată cu precizie pentru senzori de imagine de 1/2,9" pentru a oferi o capacitate de captură panoramică remarcabilă. Ca obiectiv de supraveghere de înaltă performanță, are o distanță focală efectivă de 2,44 mm și o deschidere F2,5, obținând o deschidere ultra-largă de 162° pentru a elimina zonele de vedere în diagonală ale monitorului TV pentru a elimina zonele de iluminare în diagonală ale camerei. distorsiune pentru a garanta o imagine uniformă și clară în întregul cerc al imaginii. ShangHai SLIK Optical Technology CO., LTD controlează strict toleranța optică și precizia de asamblare pentru fiecare lentilă de viziune încorporată. Clienții pot procura soluții stabile și rentabile de lentile cu unghi ultra larg direct din fabrica noastră.

2. Descrierea detaliată a produsului

 Analiza parametrilor

- Distanța focală și diafragma:EFL 2,44 mm (toleranță ±5%) cu deschidere fixă ​​F2,5. Diafragma moderată echilibrează aportul de lumină și rezoluția optică pentru supravegherea zilnică.

- Structura optică:Design 5G+IR, care acceptă comutarea zi-noapte cu filtru de tăiere IR, compatibil cu lumină vizibilă și imagini în infraroșu.

- Potrivirea senzorilor:Proiectat pentru senzor de 1/2,9 inchi, cerc maxim de imagine Φ6,3 mm pentru a acoperi complet zona senzorului fără vignetare.

- Câmp de vedere:Diagonala de 162°, orizontală de 118°, FOV ultra-larg vertical de 89°, reduce foarte mult cantitatea necesară de cameră pentru monitorizarea întregii scene.

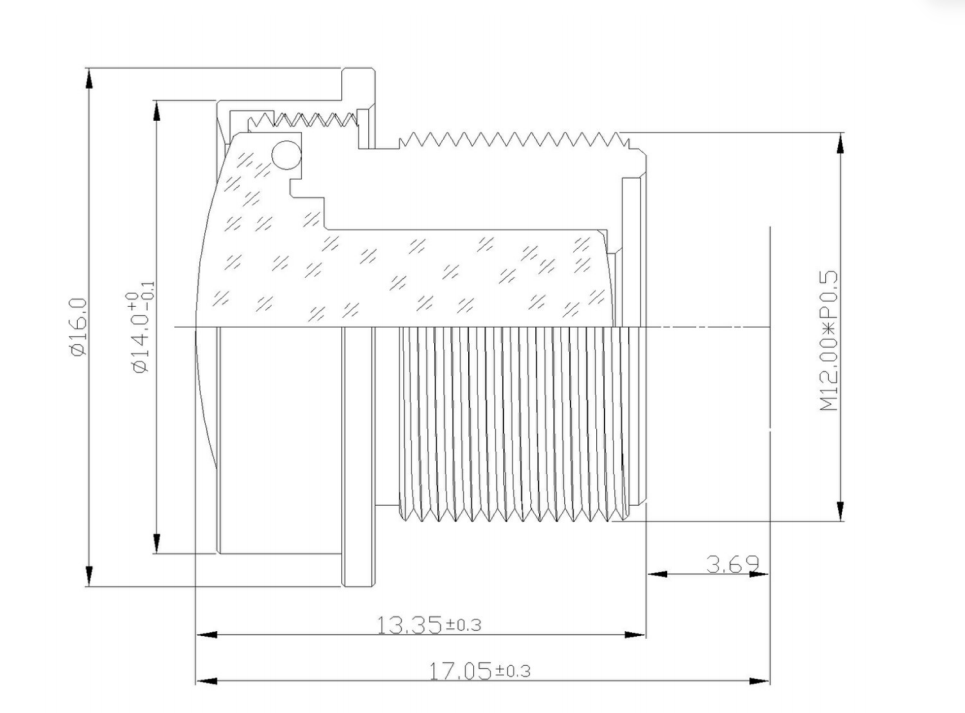

- Dimensiunea mecanica:TTL total 17,05±0,2mm, distanță focală din spate mecanică 3,69±0,2mm, montură standard M12 pentru asamblare rapidă pe camerele de bord.

- Indicatori optici:Distorsiune TV -26,6%, iluminare relativă 55,0%, CRA mai mică de 18,15°, care se potrivește cu cerințele unghiului de recepție ale senzorului CMOS standard.

 Avantaje de performanță

- Acoperire panoramică foarte largă:Ca obiectiv cu unghi ultra larg, FOV cu diagonala de 162° realizează monitorizare pe suprafețe mari, reducând efectiv costul total al sistemului.

-Dublă utilizare zi-noapte:Structura optică 5G+IR a acestui obiectiv cu placă M12 corectează aberația cromatică atât în ​​benzile vizibile, cât și în cele în infraroșu, menținând imagini clare sub iluminare IR.

-Design industrial compact:Structura TTL scurtă se potrivește camerelor miniaturale încorporate; Interfața standard M12 asigură interschimbabilitatea acestui obiectiv cu focală fixă.

-Potrivire optimizată a senzorului:CRA controlat evită colțurile întunecate, garantează o calitate stabilă a imaginii pentru obiectivul camerei de 1/2,9” în funcționare continuă de lungă durată.

- Control strict al producției:ShangHai SLIK Optical Technology CO., LTD efectuează o inspecție completă pe fiecare lentilă de supraveghere pentru a asigura performanțe optice consistente pentru comenzile în vrac.

 Câmp de aplicare

- Supraveghere casnica si comerciala:Lentila cu unghi ultra larg este folosită în camerele de securitate panoramice interioare, monitoarele pentru copii și dispozitivele de monitorizare a magazinelor de vânzare cu amănuntul.

- Viziune inteligentă încorporată:Acest obiectiv de viziune încorporat se potrivește camerelor inteligente de acasă, modulelor vizuale robotice și echipamentelor de recunoaștere a marginilor AI.

- Monitorizare industriala in miniatura:Potrivit pentru camere compacte de viziune artificială care necesită o acoperire mare de câmp, echipamente de inspecție și dispozitive portabile de înregistrare.

- Viziune auxiliara vehiculului:Obiectivul camerei în miniatură poate fi aplicat în monitorizarea cabinei interioare și în sistemele auxiliare de observare panoramică cu rază scurtă.

- Dispozitive inteligente pentru consumatori:Adoptat pe scară largă în diverse camere inteligente de dimensiuni mici care necesită o gamă largă de vizionare fără ajustare mecanică complicată.
