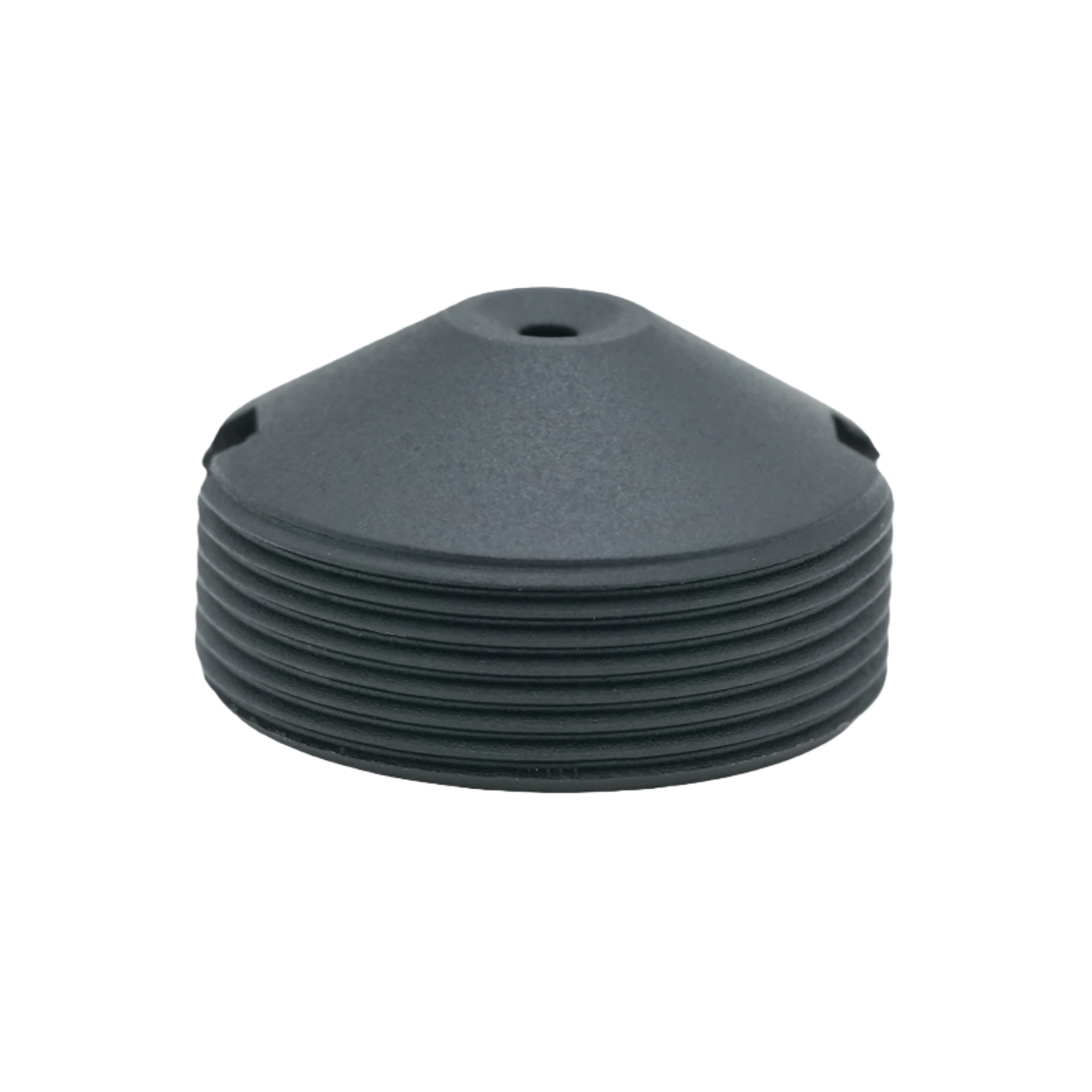

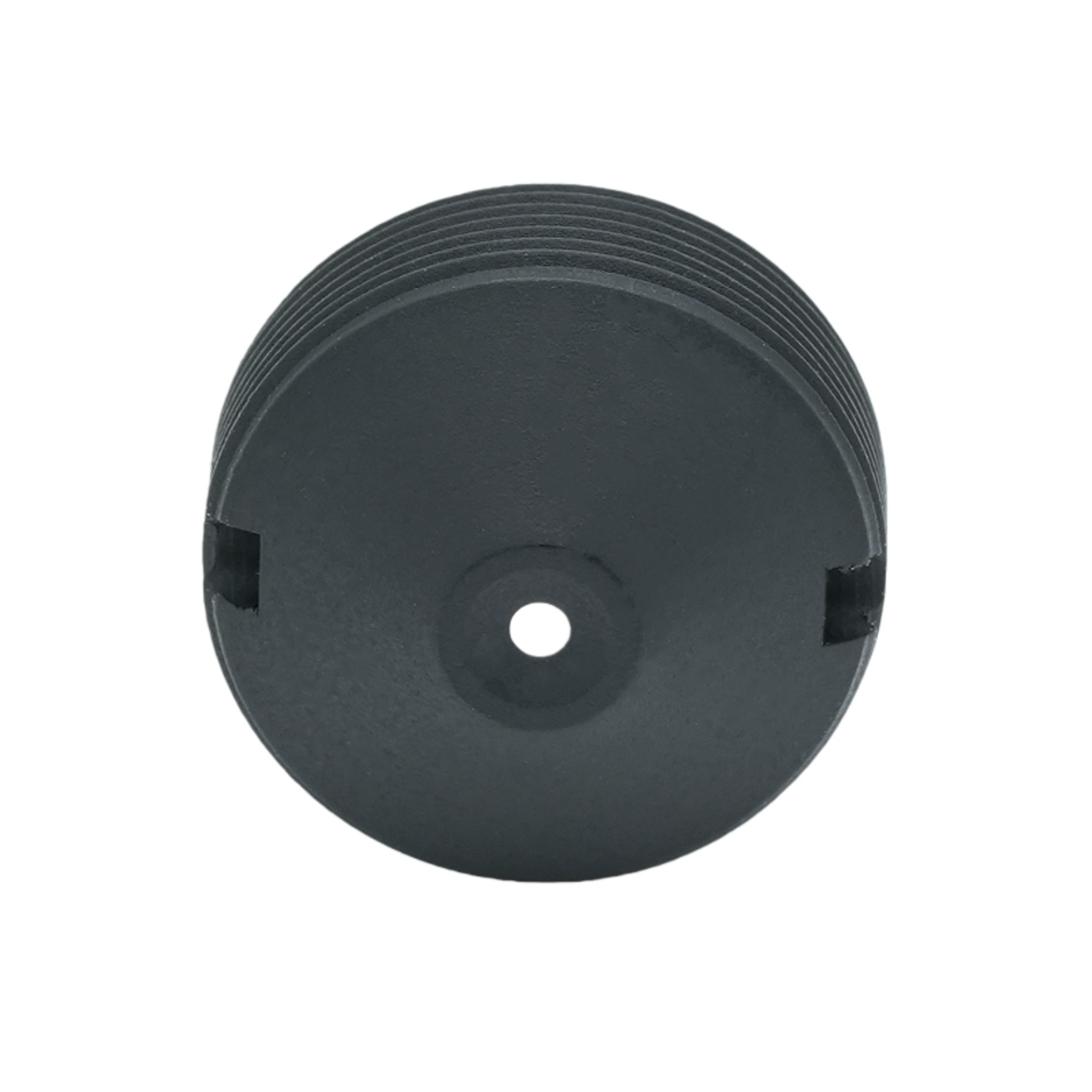

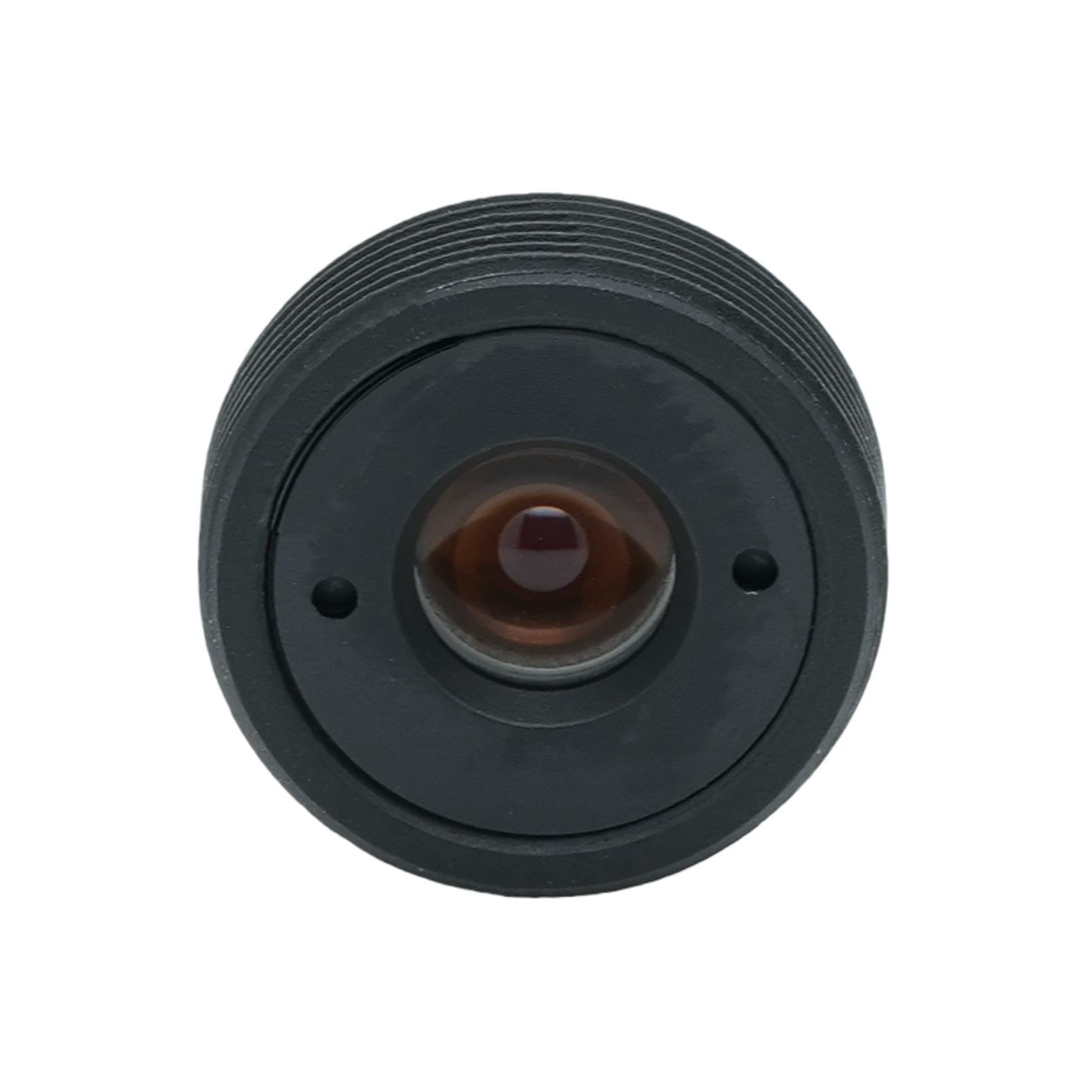

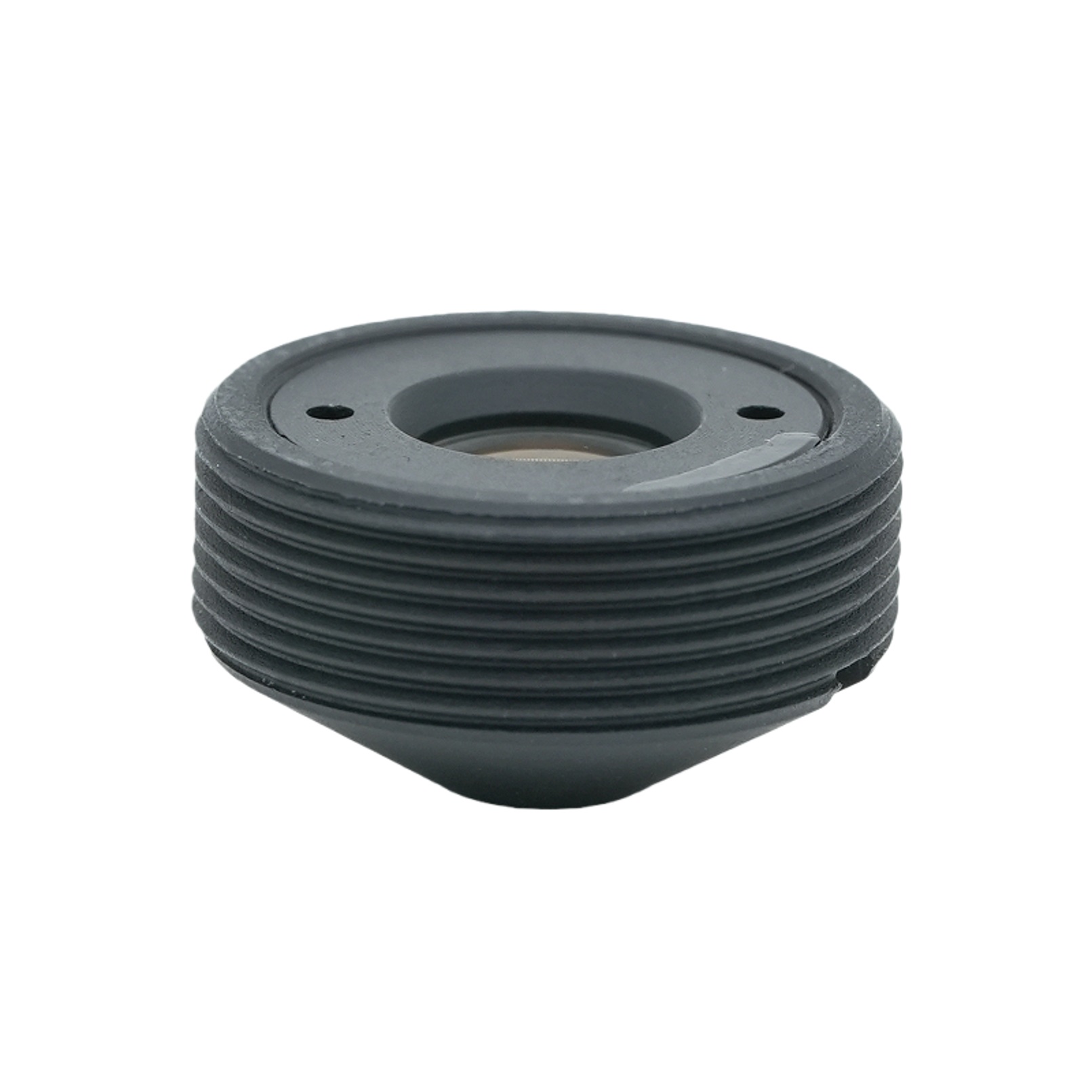

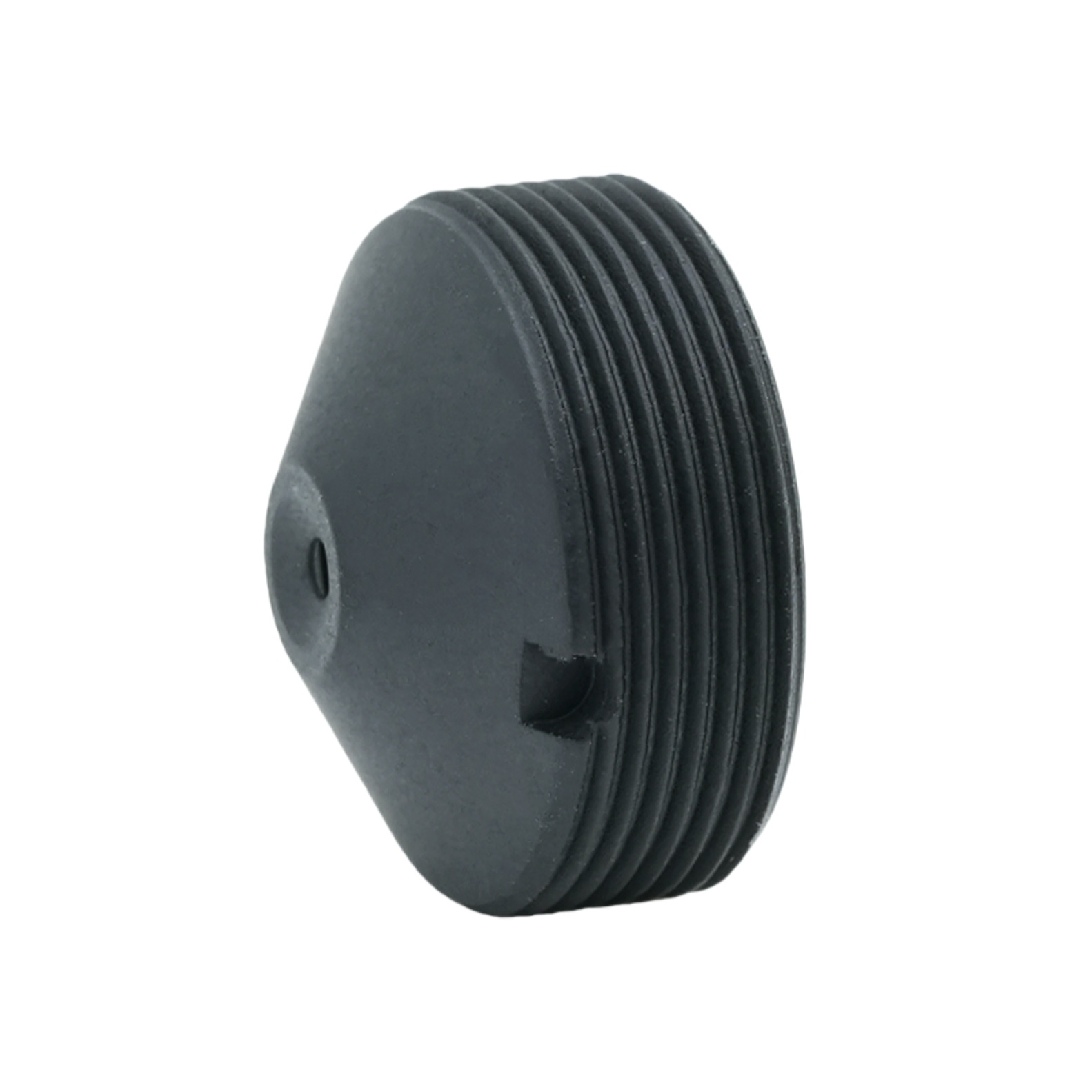

Lentila conică de 2,9 mm

Brief de produs

Tehnologia optică BOSHI prezintă PL-02934H-M12, o lentilă fixă cu unghi larg de înaltă performanță concepută pentru senzori în format 1/4". Cu o distanță focală de 2,9 mm și o diafragmă rapidă F3,4, acest obiectiv oferă un câmp vizual generos în diagonală de 119°, făcându-l ideal pentru aplicații de acoperire a scenei de sticlă în toate elementele spațiale. asigură stabilitate termică și calitate constantă a imaginii pe o gamă largă de temperatură. Obiectivul are un unghi controlat de rază principală de mai puțin de 6,63°, care minimizează umbrirea culorii și menține acuratețea culorii atunci când este asociat cu senzori CMOS moderni pentru a obține o distorsiune TV de -14,27% – o valoare tipică pentru obiectivele ultra-large care pot fi corectate digital – și o iluminare relativă de 30% la margine, asigurând luminozitate utilizabilă chiar și în condiții de lumină scăzută. Acoperirea de 119° este esențială Indiferent dacă proiectați o cameră de bord sau o cameră pentru sonerie, PL‑02934H‑M12 oferă performanța optică și robustețea mecanică pentru care este cunoscută Tehnologia Optică BOSHI, cu compatibilitate deplină cu senzorii de 1/4" și interfețele M12.

Descrierea detaliată a produsului

1. Analiza parametrilor optici

Lungime focală (EFL): 2,9 mm ±5% – o distanță focală scurtă care permite o perspectivă ultra-largă, critică pentru surprinderea unor zone mari de la distanțe apropiate. Această distanță focală de 2,9 mm este determinantul principal al acoperirii unghiulare a obiectivului.

Diafragma (F/NO): F3.4 ±5% – o viteză moderată care echilibrează fluxul de lumină cu adâncimea câmpului, potrivită atât pentru medii interioare cât și exterioare, cu iluminare variată.

Cercul imaginii și formatul senzorului: Cercul maxim al imaginii Φ4,65 mm, conceput special pentru senzori de 1/4" (diagonala standard ~4,5 mm). Formatul 1/4" asigură utilizarea deplină a zonei active a senzorului fără vignetare.

Câmp vizual: Diagonal 119°, Orizontal 81,6°, Vertical 58° – acest câmp vizual de 119° oferă o fereastră extinsă, reducând numărul de camere necesare pentru o acoperire panoramică completă.

Distorsiune TV: -14,27% (tip baril) – un model de distorsiune previzibil și repetabil care poate fi corectat cu ușurință în software, permițând ieșirea rectilinie pentru sarcinile de viziune artificială.

Chief Ray Angle (CRA): <6,63° – un CRA scăzut care se potrivește cu matricele moderne de microlensuri cu senzori, suprimând diafonia și schimbarea culorii, în special la marginile câmpului de 119°.

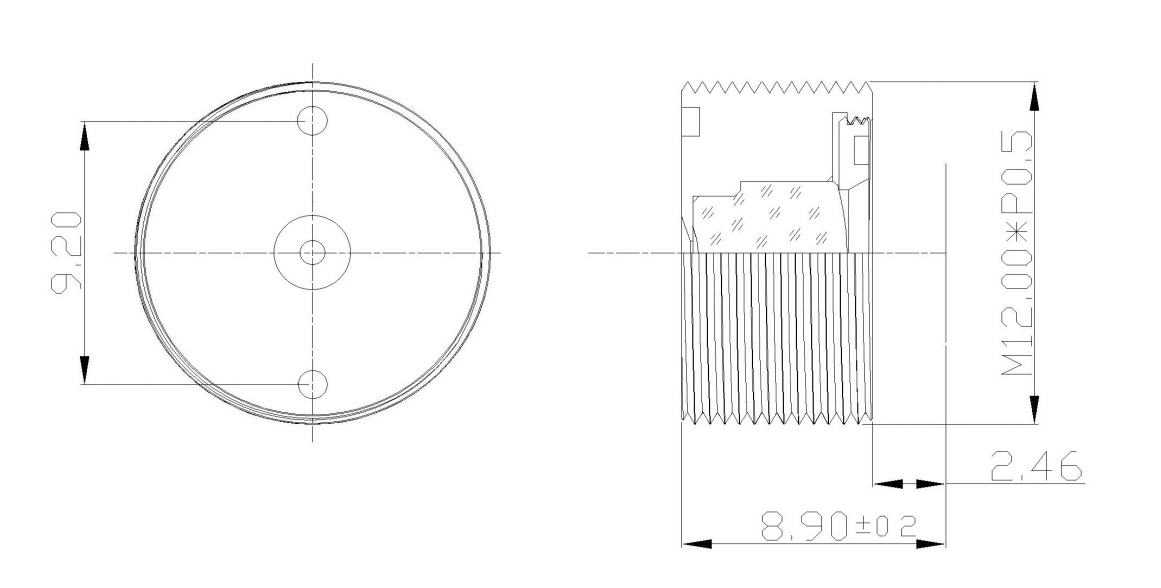

Lungimea focală din spate mecanică (BFL): 2,46 mm ±0,2 – oferă suficient spațiu pentru filtrul tăiat IR sau sticlă de acoperire, menținând în același timp o amprentă compactă a monturii M12.

Lungimea totală a căii (TTL): 8,90 mm ±0,3 – un profil subțire care permite integrarea în carcase cu spațiu limitat.

Iluminare relativă: 30,0% - asigură că luminozitatea colțului rămâne acceptabilă, facilitând detectarea fiabilă a marginilor în aplicații de supraveghere și auto.

Montură: filet M12 (standard) – oferă atașare mecanică rapidă și compatibilitate largă cu suporturile de lentile disponibile.

2. Avantaje de performanță

Distorsiune ultra-largă, dar corectabilă: distorsiunea TV -14,27% este o alegere deliberată de design pentru optica cu unghi larg. În loc să încerce distorsiunea zero (care ar crește dimensiunea și costul), Tehnologia Optică BOSHI oferă un profil de distorsiune extrem de consistent, care poate fi compensat complet prin procesarea digitală a imaginii, păstrând avantajul distanței focale de 2,9 mm fără a sacrifica rezoluția periferică.

CRA scăzut pentru compatibilitatea senzorilor: cu un unghi de rază principală sub 6,63°, obiectivul funcționează perfect cu senzori de 1/4" care au niște zone de pixeli puțin adânci. Acest lucru minimizează vignetarea și neuniformitatea culorii, asigurând că imaginile capturate la câmpul vizual complet de 119° mențin echilibrul natural al culorilor de la centru la colț.

Construcție din sticlă stabilă termic: Designul din 3 elemente din sticlă (nu din plastic) garantează o focalizare și o rezoluție stabilă la temperaturi de la -20°C la +70°C, făcându-l fiabil pentru supravegherea în aer liber și camerele de pe vehicul, unde fluctuațiile de temperatură sunt frecvente.

Integrare compactă: montura TTL și M12 de 8,9 mm permit înlocuirea directă a modulelor camerelor existente. Distanța focală din spate mecanică de 2,46 mm lasă loc filtrelor opționale, în timp ce deschiderea F/3.4 oferă o bună adâncime de câmp pentru obiecte de la 0,3 m până la infinit, reducând nevoia de mecanisme de focalizare automată.

Iluminare constantă: Deși iluminarea relativă este de 30%, aceasta este tipică pentru un obiectiv de 119°; declinarea treptată poate fi compensată prin amplificarea senzorului sau prin corecția digitală a umbririi. Numărul F scăzut al obiectivului asigură o luminozitate centrală adecvată, permițând imagini utilizabile chiar și în condiții de 10 lux.

3. Domenii de aplicare

Supraveghere și securitate: Camerele dome, vizualizatoarele ușilor și monitoarele de coridor beneficiază de câmpul vizual de 119° pentru a acoperi zone largi cu o singură unitate. Distanța focală de 2,9 mm este optimă pentru monitorizarea în interior, unde colțurile camerei trebuie surprinse fără puncte moarte. Suportul M12 simplifică adaptarea în carcasele de securitate existente.

Automobile și mobilitate: sistemele de vizualizare surround, camerele pentru unghiul mort și camerele de vedere din spate pentru vehicule exploatează diagonala largă de 119° pentru a elimina zonele oarbe. Construcția robustă din sticlă și performanța optică stabilă la temperatură se aliniază cu cerințele de calificare auto.

Viziune artificială și robotică: Pentru detectarea obiectelor, navigare și ghidare prin alegere și plasare, distorsiunea previzibilă a obiectivului și CRA scăzut permit măsurarea metrică precisă după corecție. TTL compact de 8,9 mm permite integrarea în încărcăturile utile de drone sau scanere portabile.

Electronice de larg consum: soneriile inteligente, căștile VR/AR și camerele pentru conferințe 360° profită de compatibilitatea senzorului de 1/4" și câmpul vizual larg pentru a oferi experiențe captivante. Diafragma F/3.4 oferă suficientă adâncime de câmp pentru recunoașterea feței la distanțe diferite.

Industrial IoT & Embedded Vision: Cu distanța focală fixă ​​și interfața M12 simplă, acest obiectiv este ideal pentru sistemele de inspecție pe liniile de producție, unde o vedere de 119° poate inspecta panouri mari PCB sau suprafețe de ambalare într-un singur cadru. Tehnologia optică BOSHI acceptă personalizarea distanței focale mecanice din spate pentru a găzdui diferiți ochelari de acoperire cu senzori, extinzând și mai mult versatilitatea obiectivului.

În toate aceste aplicații, atributele de bază – distanță focală de 2,9 mm, deschidere F/3,4, format de senzor de 1/4 inch, câmp vizual de 119°, distorsiune scăzută a televizorului, unghi controlat de rază principală și montură M12 – asigură că obiectivul BOSHI Optical Technology oferă imagini consistente, de înaltă calitate, cu un efort post-procesare minim. acoperire, dimensiune compactă și eficiență a costurilor.
