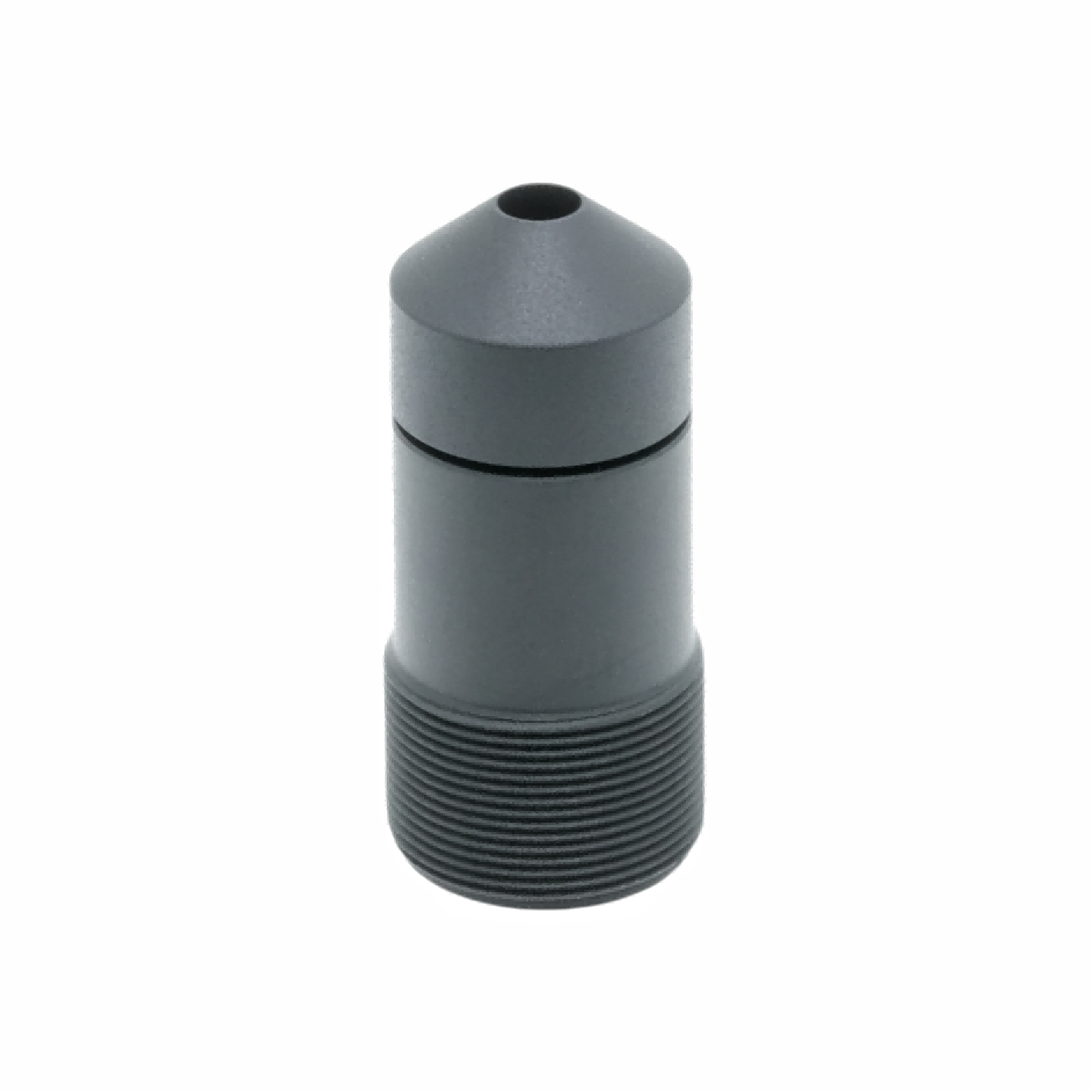

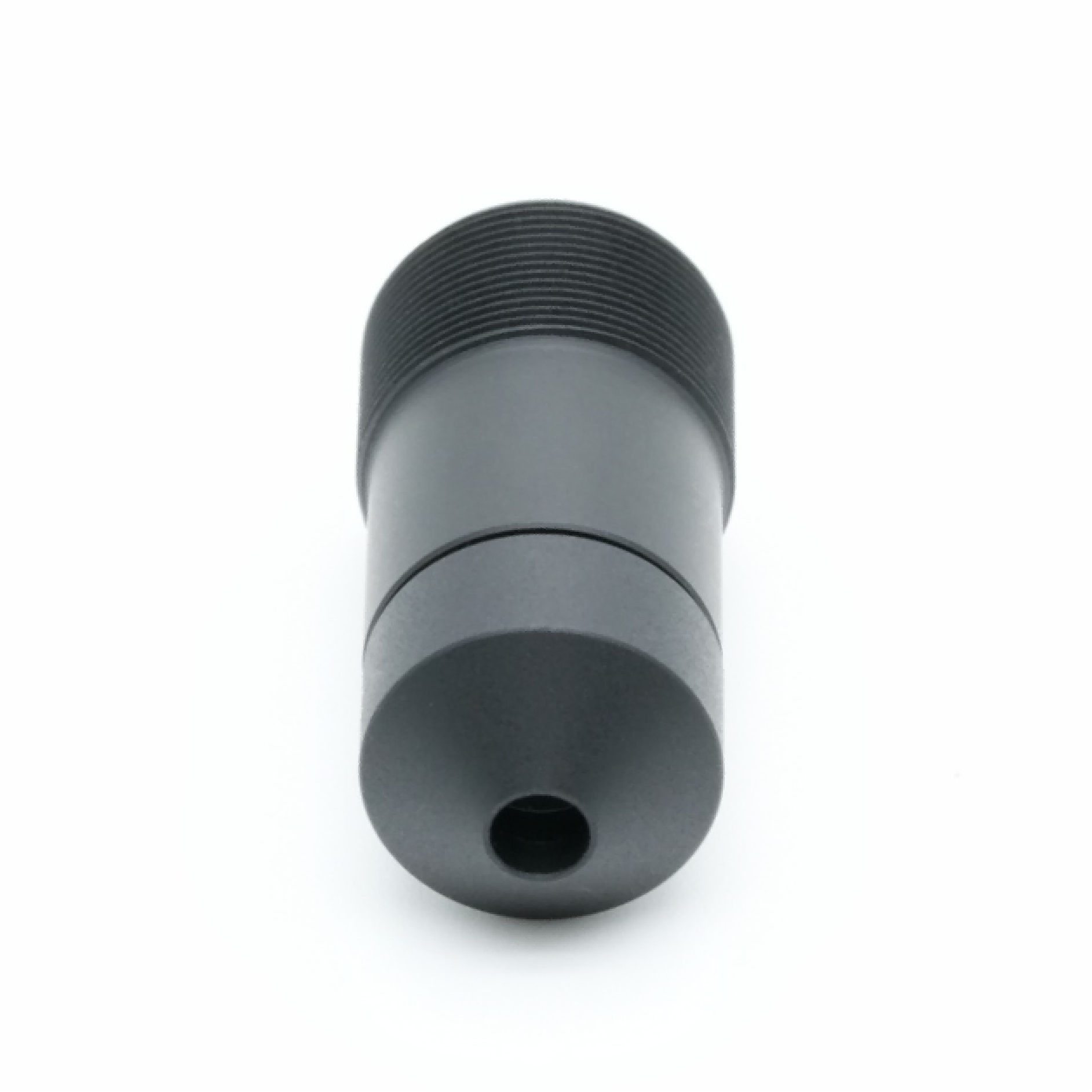

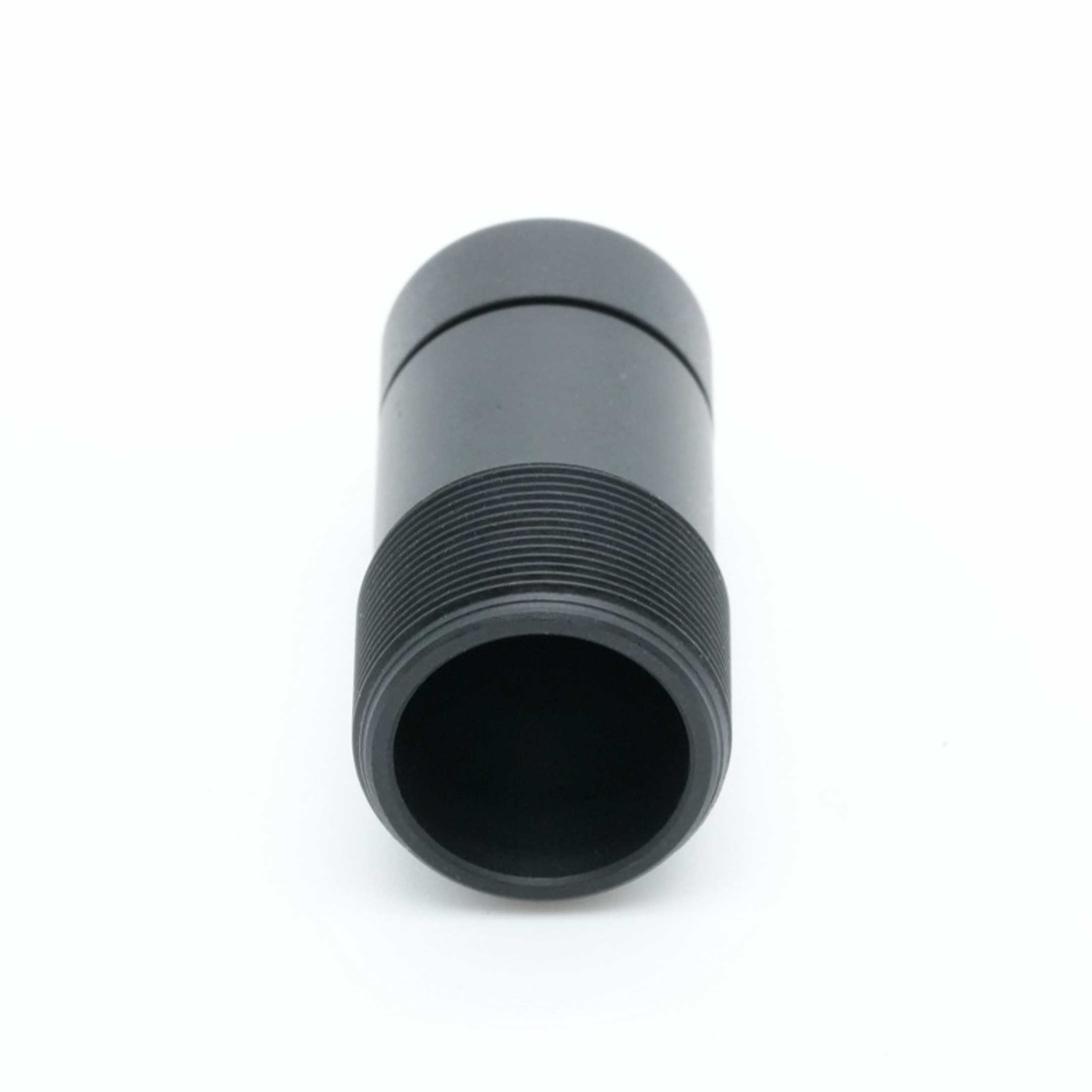

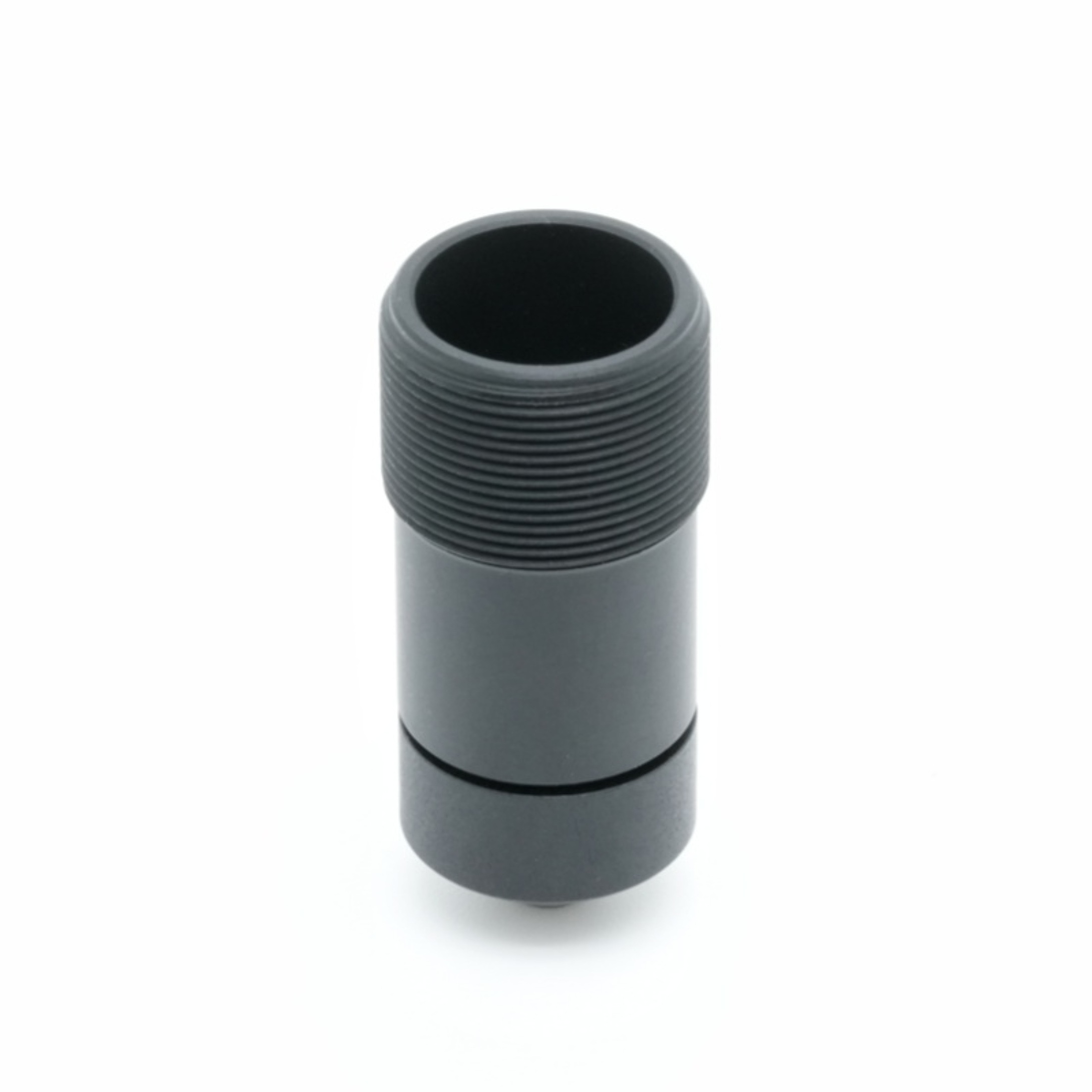

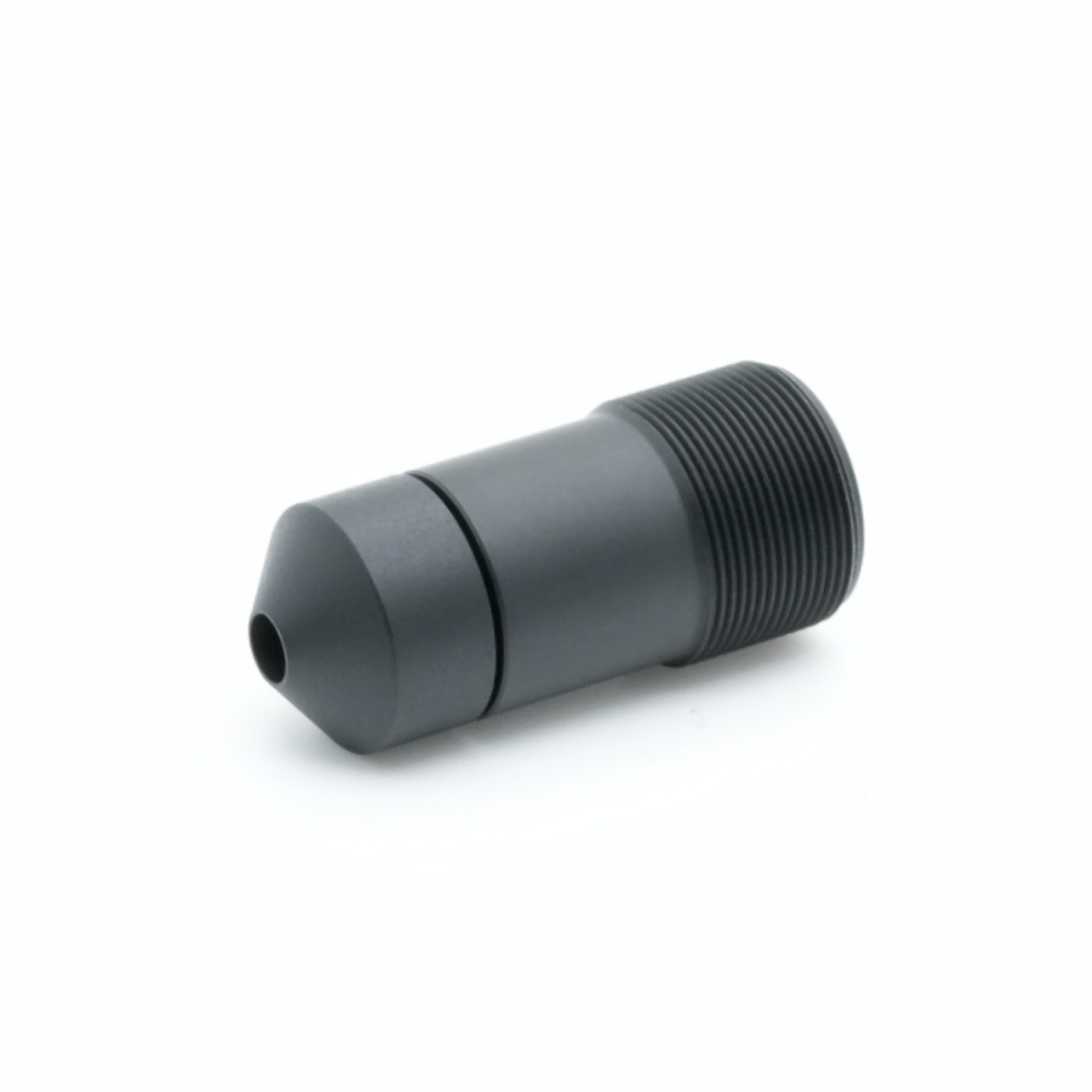

Lentila con de 24 mm

Scurtă descriere a produsului

BOSHI OpticalTehnologia introduce un obiectiv fix premium de 24 mm construit pentru imagini fiabile de înaltă calitate în scenarii profesionale și industriale. Acest obiectiv cu deschidere F4.5 este optimizat pentru compatibilitate deplină cu dispozitivele cu senzori de 1/2,0 inch, oferind performanțe optice uniforme de la centru până la marginea cadrului de imagine. Dispunând de o montură standard M12 și de o structură compactă a corpului, obiectivul se integrează fără probleme în diverse sisteme de camere și design de dispozitive compacte, fără a avea nevoie de adaptare suplimentară.

Obiectivul are o distorsiune extrem de scăzută a televizorului și o iluminare relativă ridicată de 97%, asigurând o deformare geometrică minimă și o luminozitate constantă pe întregul cerc al imaginii. Designul său optic acordă prioritate clarității, acurateței culorii și clarității marginilor, făcându-l o alegere solidă pentru aplicațiile care necesită reproducere vizuală precisă. Cu o structură mecanică robustă și un control strict al calității, acest obiectiv cu senzor de 1/2.0 inch menține performanța stabilă chiar și în timpul funcționării continue pe termen lung.

Potrivit atât pentru utilizarea în interior, cât și în exterior, acest obiectiv cu montură M12 oferă o soluție optică rentabilă pentru integratorii de sisteme, producătorii de camere și furnizorii de soluții din întreaga lume. Tehnologia optică BOSHI efectuează teste optice complete pe fiecare unitate înainte de livrare pentru a garanta acuratețea parametrilor și durata de viață durabilă și acceptă cantități flexibile de comandă pentru a se potrivi diferitelor scări ale proiectelor.

Descriere detaliată a produsului

Analiza detaliată a parametrilor

1. Ca obiectiv fix de 24 mm, acest produs are o lungime focală nominală de 24 mm cu o toleranță de 5 procente, oferind o mărire stabilă și un câmp vizual previzibil pentru o ieșire consistentă a imaginii. Diafragma sa F4.5 echilibrează eficient absorbția de lumină și adâncimea câmpului, reducând riscul de supraexpunere și menținând obiectele la diferite distanțe în focalizare clară.

2. Acest obiectiv cu senzor de 1/2.0 inch acceptă un cerc de imagine maxim de 8.4 mm, care acoperă în întregime zona activă a senzorilor de 1/2.0 inch și evită vignetarea colțului. Focalizarea mecanică din spate este de 3,5 mm cu o toleranță de 0,2 mm, asigurând o aliniere precisă a distanței de flanșă pentru a garanta o focalizare clară pe suprafața senzorului.

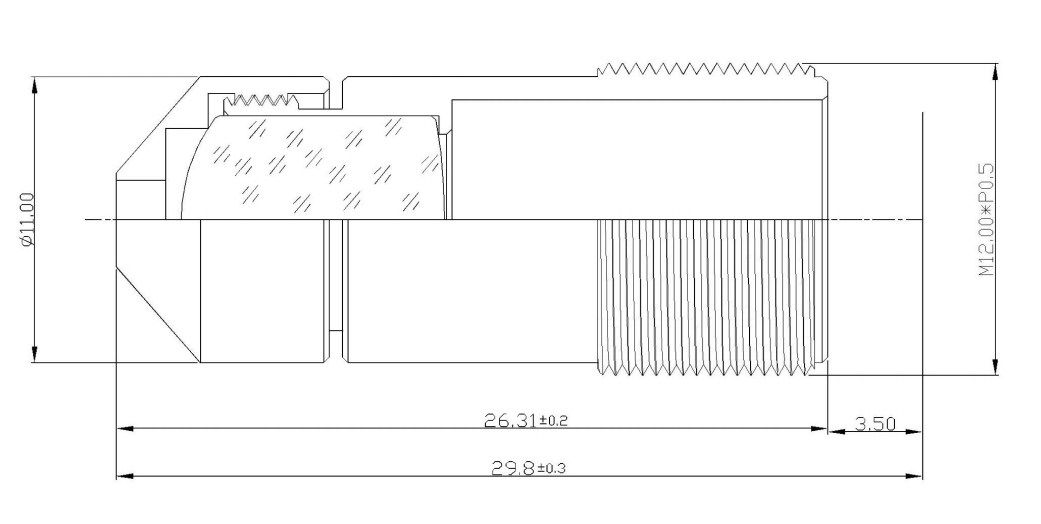

3. Obiectivul adoptă o montură universală M12, o interfață principală pentru sistemele de camere compacte, care permite instalarea directă pe majoritatea corpurilor de camere cu montură M12 și modulelor de senzori. Lungimea sa totală este de 29,8 mm, menținând un factor de formă compact, ideal pentru modelele de dispozitive cu spațiu limitat.

4. Specificațiile optice de bază includ un câmp vizual de diagonală de 19,3 grade, -0,05% distorsiune TV, 97,0% iluminare relativă și un unghi de rază principal mai mic de 6,6 grade. Tehnologia optică BOSHI efectuează teste complete ale parametrilor pentru fiecare lentilă pentru a se asigura că toate valorile respectă standardele publicate.

Avantaj de performanță

1. Designul cu distorsiune ultra scăzută al acestui obiectiv cu deschidere F4.5 reduce în mod eficient îndoirea geometrică a liniilor drepte din imagine, ceea ce este esențial pentru sarcinile de măsurare și scenariile care necesită restaurarea precisă a scenei. Nivelul său de distorsiune este semnificativ mai bun decât lentilele medii din același interval de distanță focală.

2. Cu o iluminare relativă ridicată de 97 la sută, acest obiectiv fix de 24 mm oferă o distribuție extrem de uniformă a luminozității de la centrul imaginii la margine. Acest lucru elimină problema comună a colțului întunecat, îmbunătățește calitatea generală a imaginii și reduce volumul de lucru al corecției software în postprocesare.

3. Unghiul razei principale de mai puțin de 6,6 grade asigură o potrivire excelentă cu senzorii de 1/2,0 inch, minimizând schimbarea culorii și degradarea clarității la periferia imaginii. Această caracteristică face ca obiectivul să fie potrivit pentru senzorii de înaltă rezoluție care au cerințe stricte pentru unghiul de lumină incidentă.

4. Tehnologia optică BOSHI aplică procese de asamblare și producție optică de precizie pentru a asigura performanțe consistente în producția de masă. Structura compactă de montare M12 acceptă instalarea și înlocuirea rapidă, ceea ce reduce costurile de întreținere pentru utilizatorii finali și integratorii de sistem.

Câmp de aplicare

1. Această lentilă de viziune artificială este perfect potrivită pentru sistemele de inspecție industrială, inclusiv pentru detectarea defectelor produsului, măsurarea dimensiunilor și monitorizarea liniei de asamblare. Distorsiunea sa redusă și uniformitatea ridicată a imaginii susțin o analiză precisă a imaginii și rezultate de măsurare fiabile.

2. Fiind o lentilă de cameră de securitate de înaltă performanță, funcționează bine în scenarii de supraveghere cu puncte fixe, cum ar fi monitorizarea perimetrului, controlul intrării și ieșirii și observarea zonei interioare. Distanța focală de 24 mm oferă un câmp vizual moderat pentru monitorizarea la intervale medii cu captură bogată de detalii.

3. Această lentilă de inspecție industrială se potrivește și dispozitivelor de imagistică medicală, sistemelor inteligente de transport și echipamentelor portabile de imagistică. Dimensiunea sa compactă și performanța optică stabilă permit integrarea în diverse dispozitive compacte și portabile.

4. Acest obiectiv cu senzor de 1/2,0 inch servește ca componentă optică standard pentru producătorii de module de cameră și furnizorii de soluții de sistem, susținând atât prototiparea în loturi mici, cât și implementarea producției la scară largă. Tehnologia optică BOSHI oferă scheme flexibile de aprovizionare și asistență tehnică profesională pentru diferite cerințe ale aplicațiilor.
