Lentila conică conică de 24 mm

Brief de produs

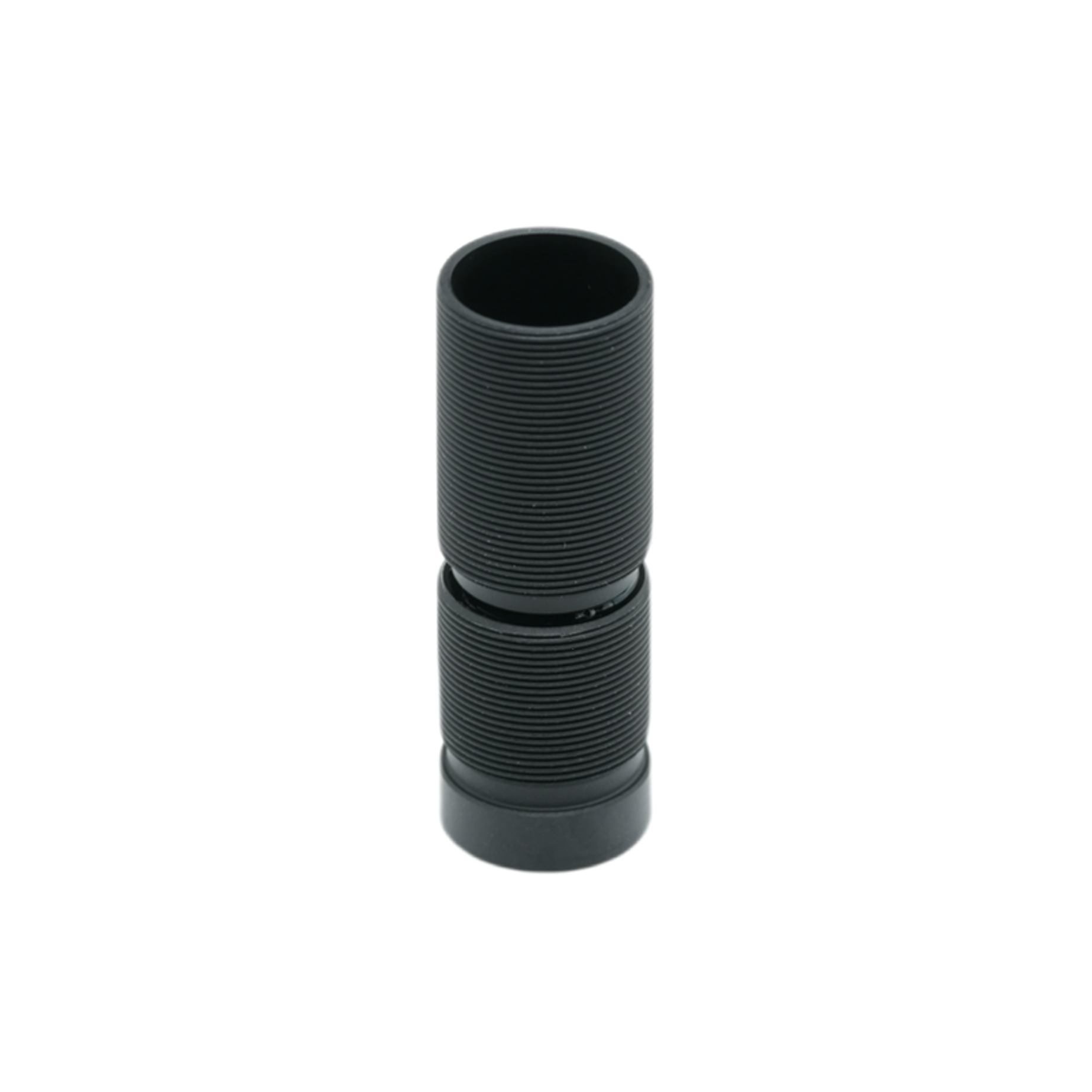

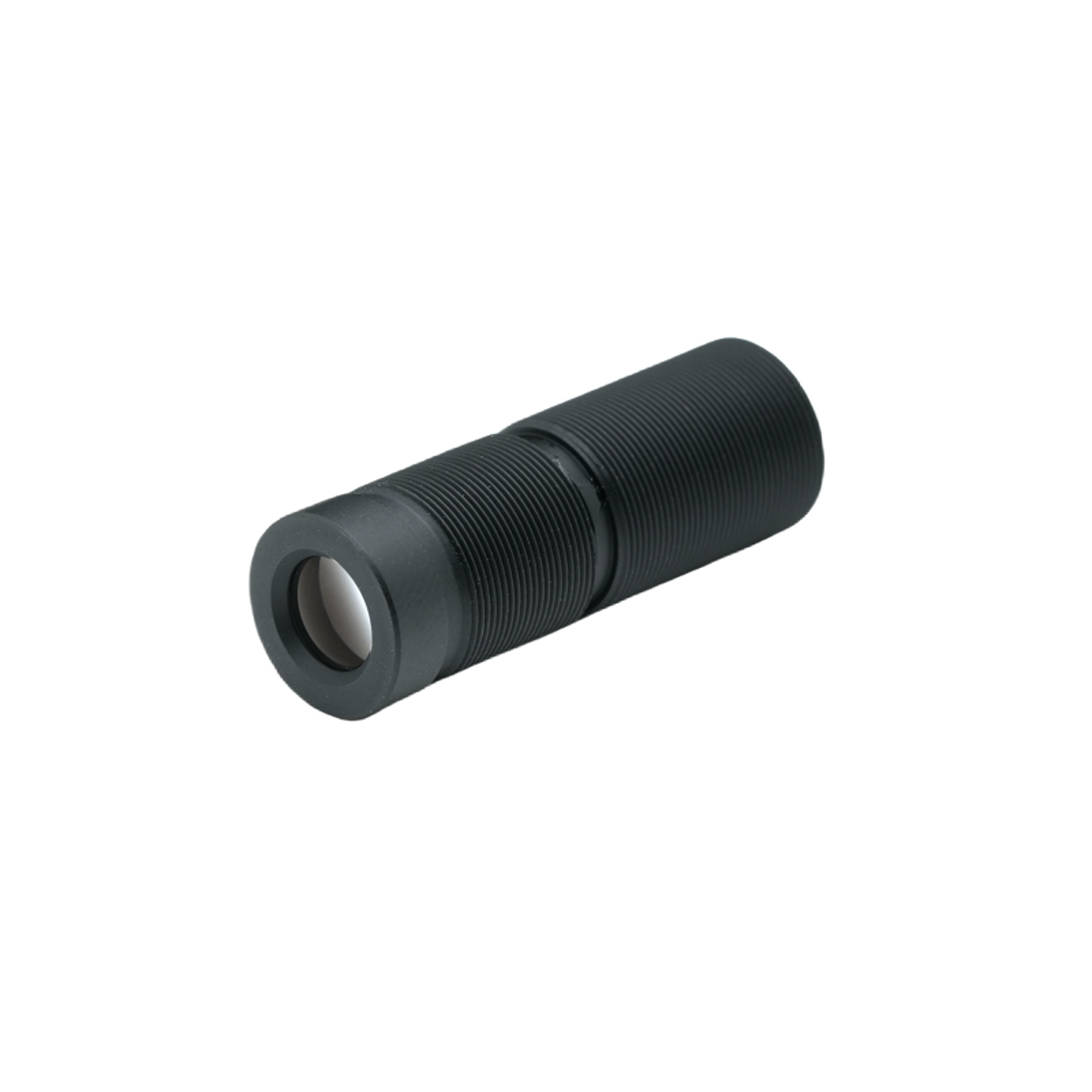

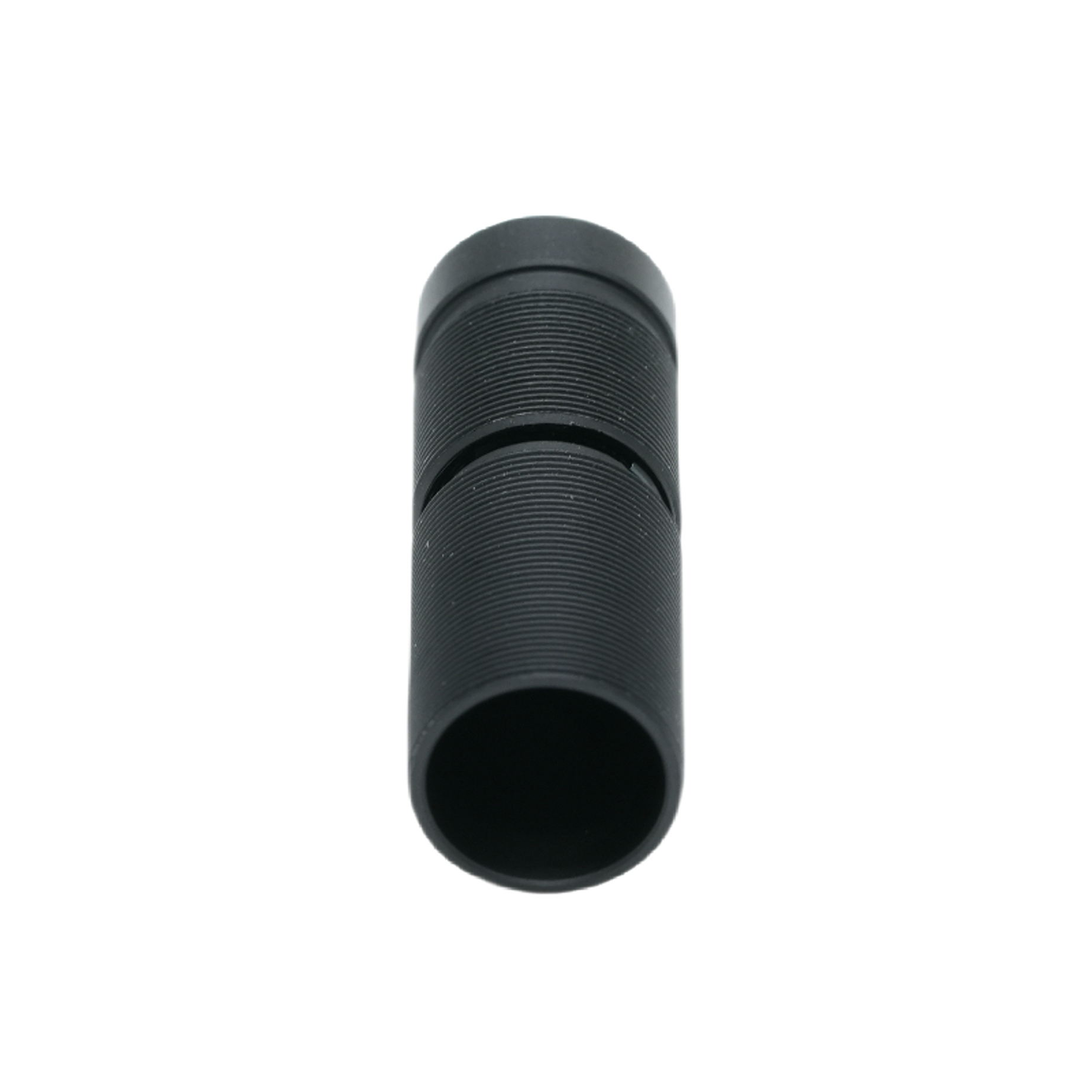

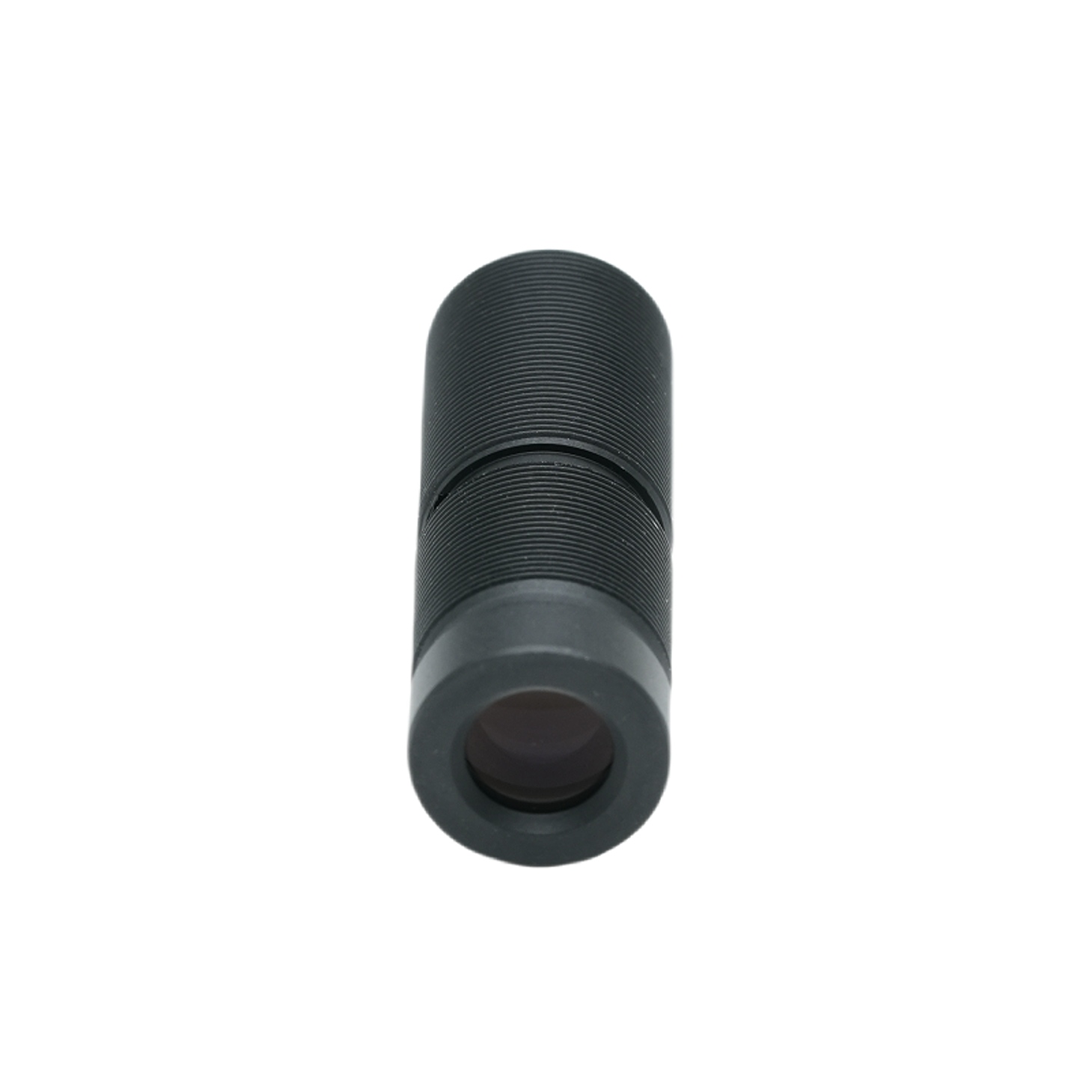

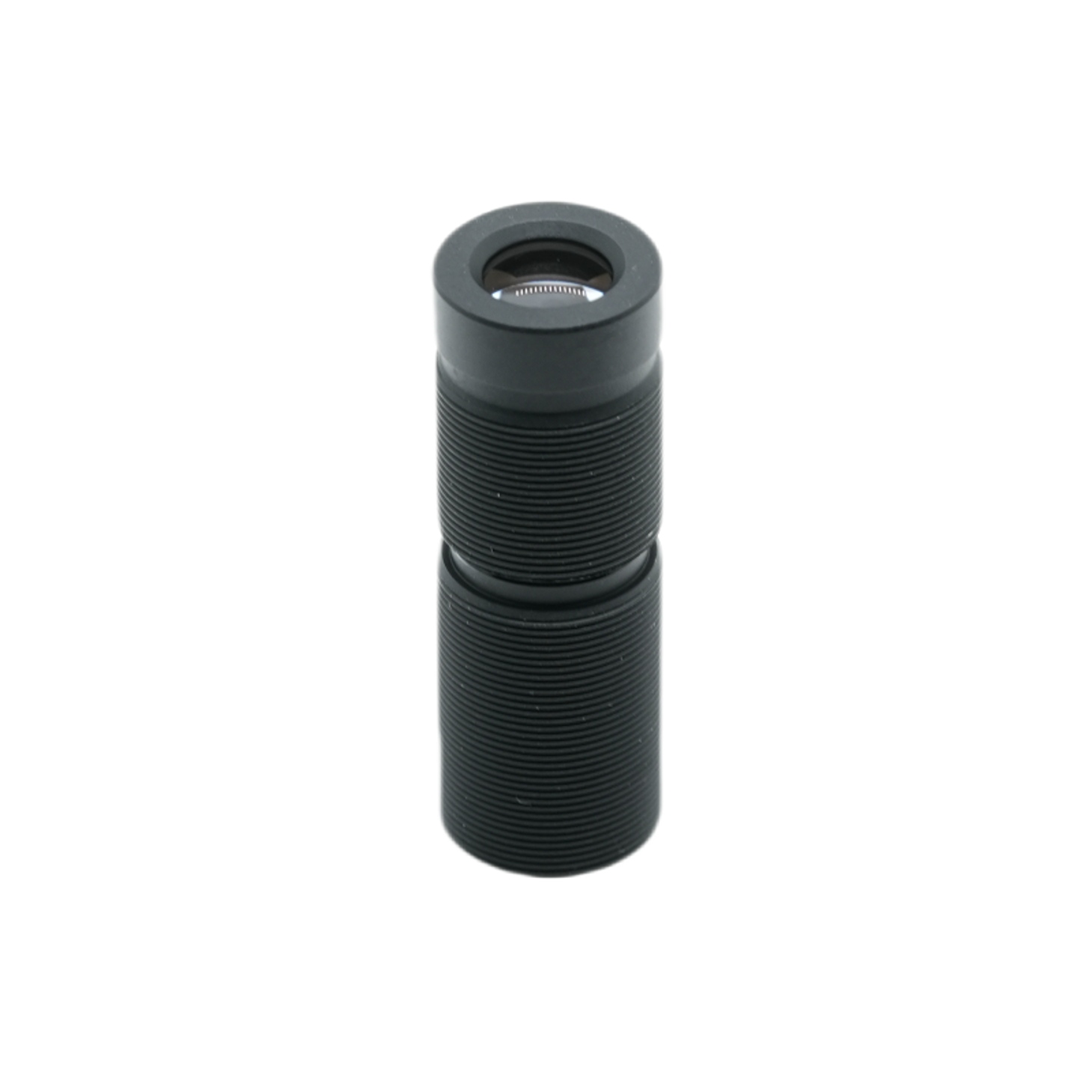

PL-2445D-M9 este o lentilă compactă cu focală fixă ​​proiectată de BOSHI Optical Technology pentru imagini industriale de înaltă rezoluție. Cu o lungime focală de 24 mm și o deschidere F/4,5, acest obiectiv oferă o claritate excepțională și o luminozitate constantă printr-un senzor de 1/2,5", acoperind un cerc maxim de imagine de Ø7,4 mm. Construcția sa din sticlă (3 elemente) asigură stabilitate termică și transmisie superioară, în timp ce montura filetată M9 (P0.35) oferă o integrare fiabilă în sistemele mecanice înguste. câmp vizual (diagonală de 16,7°) ideal pentru inspecție la distanță lungă, cu o distorsiune TV de doar -0,05% și iluminare relativă de 97,0% - valori care garantează o reproducere geometrică fidelă și o vignetare minimă. sau supraveghere, acest obiectiv cu lungime focală de 24 mm de la BOSHI Optical Technology menține claritatea de la centru la margine. Designul său optic robust susține performanță constantă la temperaturi diferite, făcându-l o alegere de încredere pentru integratorii OEM care solicită o calitate repetabilă a imaginii fără a compromite dimensiunea sau costul.

Descriere detaliată a produsului

Tehnologia optică BOSHI prezintă PL-2445D-M9, o lentilă optică de precizie, adaptată pentru platformele cu senzori de 1/2,5". Mai jos este o detaliere cuprinzătoare a specificațiilor, avantajelor de performanță și scenariilor de aplicare.

1. Parametri optici cheie

Lungimea focală: 24 mm ± 5% - oferă o perspectivă teleobiectivă moderată, permițând mărirea subiecților îndepărtați, menținând în același timp distanțe de lucru gestionabile.

Diafragma (F/NO.): F/4,5 ±5% – echilibrează fluxul de lumină cu adâncimea câmpului, potrivit pentru podele bine iluminate din fabrică și medii exterioare.

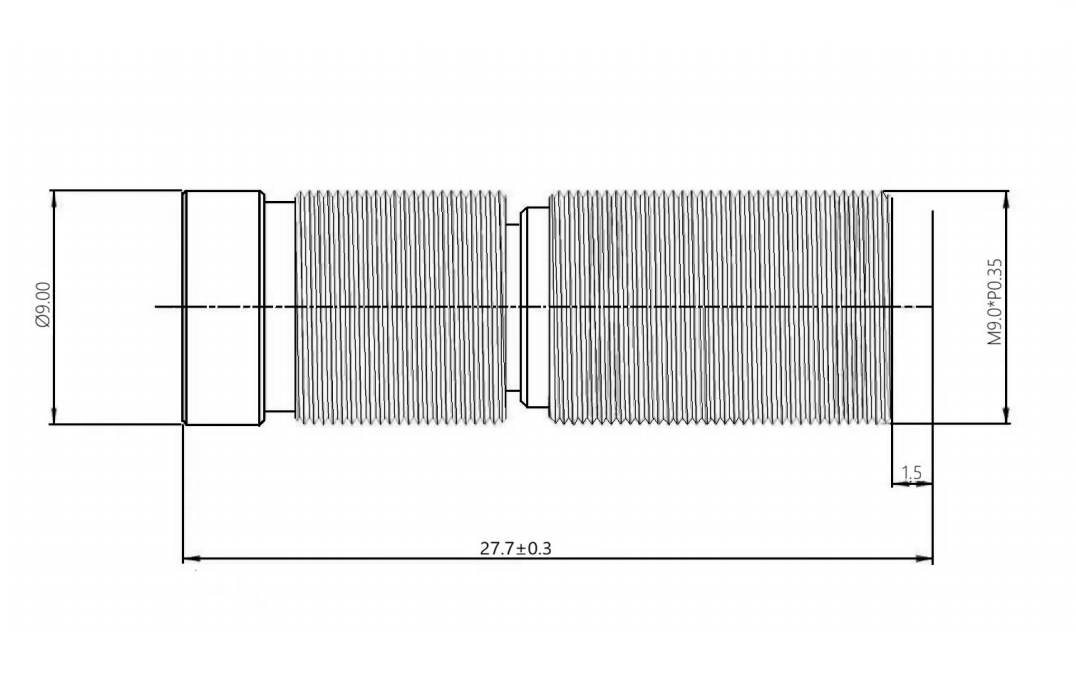

Lungime totală a pistei (TTL): 27,7 ± 0,3 mm – amprentă la sol ultra-compact pentru modulele camere miniaturizate.

Distanța focală din spate (BFL): 17,65 mm – oferă spațiu suficient pentru instalarea filtrului sau a geamului de acoperire.

Cercul maxim al imaginii: Ø7,4 mm – acoperă complet zona activă a unui senzor de 1/2,5" fără tăiere.

Câmp vizual: Diagonală 16,7°, Orizontală 13,4°, Verticală 10,7° – geometrie cu unghi îngust, ideală pentru inspecția detaliată a țintelor mici aflate la distanță.

Montură: M9×P0.35 – un filet standard pentru lentilele miniaturale, asigurând o interschimbabilitate ușoară cu carcasele existente bazate pe M9.

2. Avantaje de performanță

Distorsiune excepțional de scăzută: distorsiunea televizorului este specificată la -0,05%, eliminând aproape efectele baril sau pernușă. Acest lucru asigură măsurarea dimensională precisă și conservarea în linie dreaptă, esențială pentru sarcinile de metrologie și aliniere.

Iluminare relativă ridicată: La 97,0%, obiectivul menține luminozitatea uniformă pe întregul senzor, reducând nevoia de corecție a umbririi post-procesare și îmbunătățind raportul semnal-zgomot la periferie.

Unghiul principal de rază optimizat: CRA de <6,6° se potrivește cu înclinarea microlensului a majorității senzorilor de 1/2,5", minimizând schimbările de culoare și pierderea de sensibilitate la margini. Această compatibilitate îmbunătățește eficiența cuantică a sistemului general.

Design integral din sticlă (3 elemente): construcția din sticlă cu 3 elemente oferă stabilitate termică superioară, rezistență la zgârieturi și rezistență la UV în comparație cu alternativele din plastic. Garantează o focalizare repetabilă pe o gamă largă de temperaturi (-20°C până la +70°C).

Filet M9 de precizie: Suportul M9 cu pas fin permite reglarea precisă a focalizării și blocarea sigură, prevenind decentrarea accidentală în timpul vibrațiilor sau șocurilor.

3. Domenii de aplicare

Viziune artificială și inspecție automată: Cu distanța sa focală de 24 mm și distorsiunea redusă, acest obiectiv excelează în inspecția PCB, detectarea defectelor de suprafață și alinierea componentelor miniaturale. Câmpul vizual îngust se împerechează bine cu senzori de înaltă rezoluție de 1/2,5" pentru a rezolva detalii fine (de exemplu, caracteristici de 5-10 µm).

Metrologie industrială: distorsiunea aproape de zero și iluminarea relativă ridicată îl fac ideal pentru măsurarea manometrică, scanarea 3D și sistemele de calibrare în care acuratețea absolută este primordială.

Securitate și Supraveghere: Pentru monitorizarea pe distanță lungă în coridoare, tuneluri sau garduri perimetrale, caracteristica teleobiectiv combinată cu deschiderea F/4.5 oferă suficientă adâncime de câmp pentru a menține subiecții focalizați pe o gamă largă de distanțe.

Sisteme de viziune încorporate: Dimensiunea compactă (TTL <28mm) și filetul M9 permit integrarea în drone, robotică și dispozitive de inspecție portabile unde greutatea și spațiul sunt critice.

Imagistica științifică și de laborator: performanța sa optică stabilă acceptă imagistica auxiliară de microscopie, profilarea fasciculului și documentarea cu contrast ridicat a specimenelor plate.

BOSHI Optical Technology a proiectat PL-2445D-M9 pentru a satisface cerințele riguroase ale opticii industriale moderne. Fiecare unitate este supusă unor teste individuale de colimare și rezoluție pentru a se asigura că distanța focală de 24 mm și deschiderea F/4.5 oferă o calitate constantă. CRA scăzut al obiectivului și distorsiunea minimă reduc și mai mult complexitatea algoritmică în conductele de procesare a imaginii, accelerând ciclurile de implementare pentru integratorii de sisteme. Indiferent dacă este utilizat în linii de producție de mare viteză sau în stații de măsurare staționare, acest obiectiv oferă o soluție fiabilă și rentabilă, care valorifică experiența de zeci de ani de producție a BOSHI Optical Technology. Pentru adaptări personalizate de montură sau variante de acoperire AR, fabrica oferă suport flexibil OEM, asigurând că PL‑2445D-M9 se potrivește perfect în arhitectura dvs. optică existentă.
