Lentila conică de 3,05 mm

Brief de produs

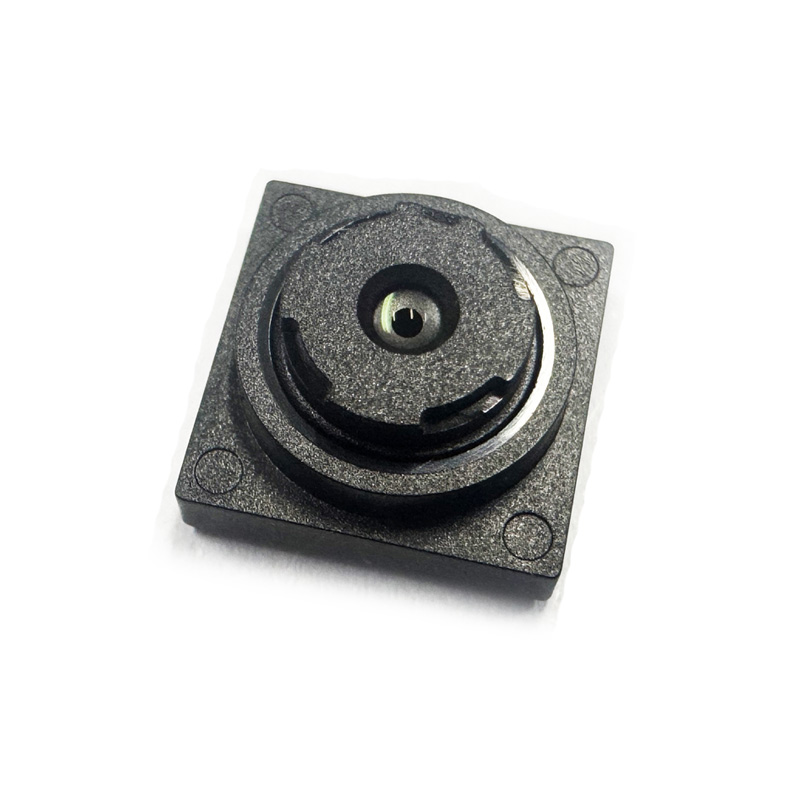

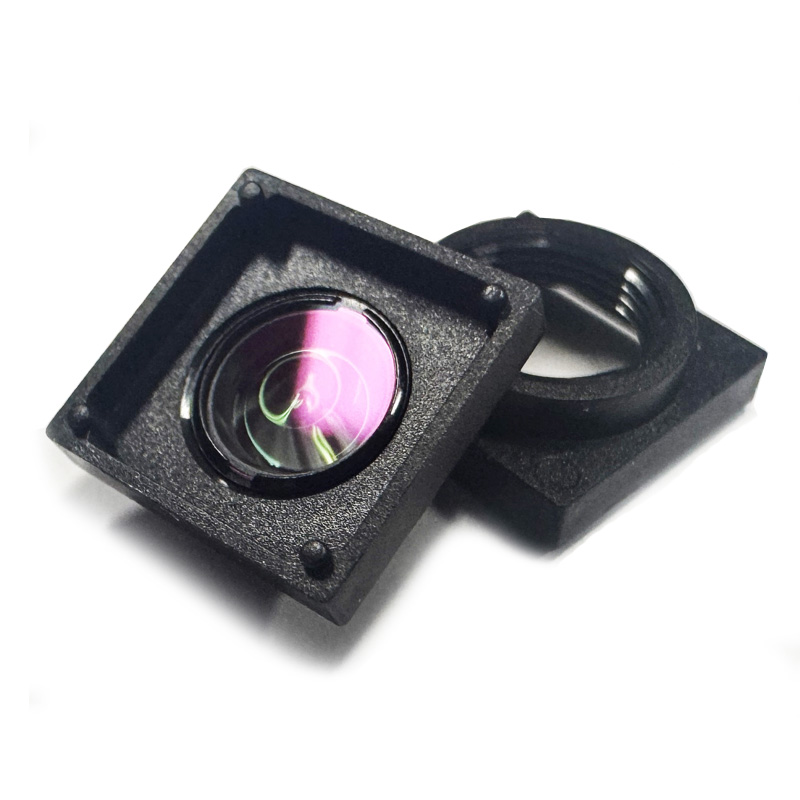

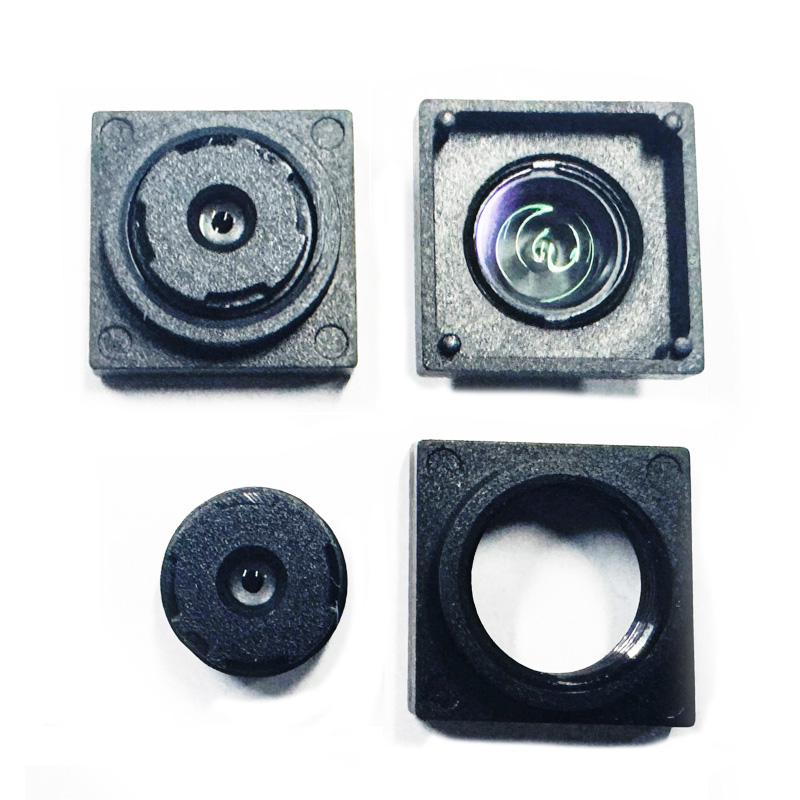

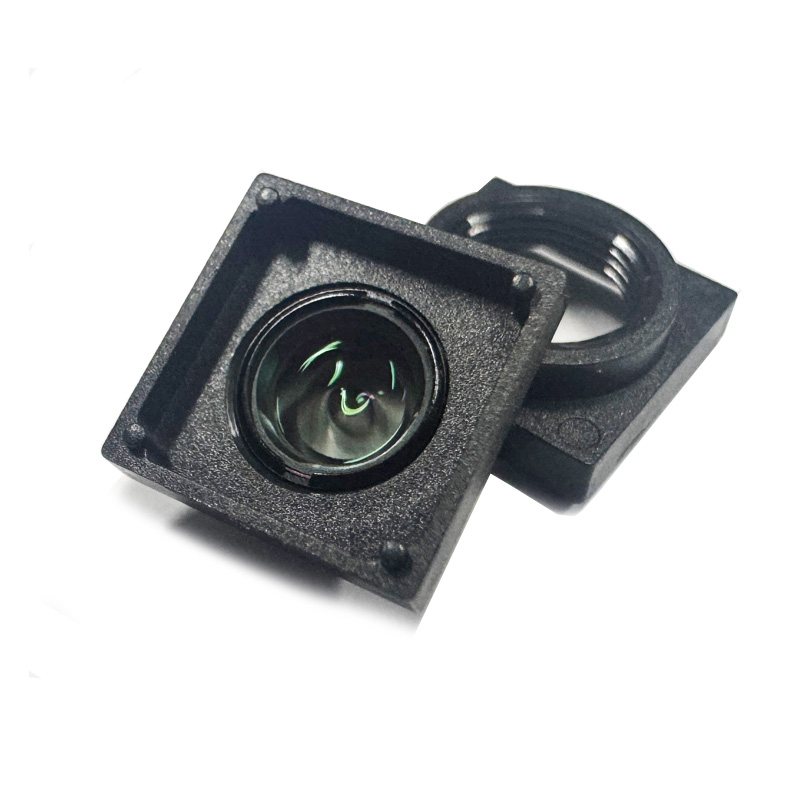

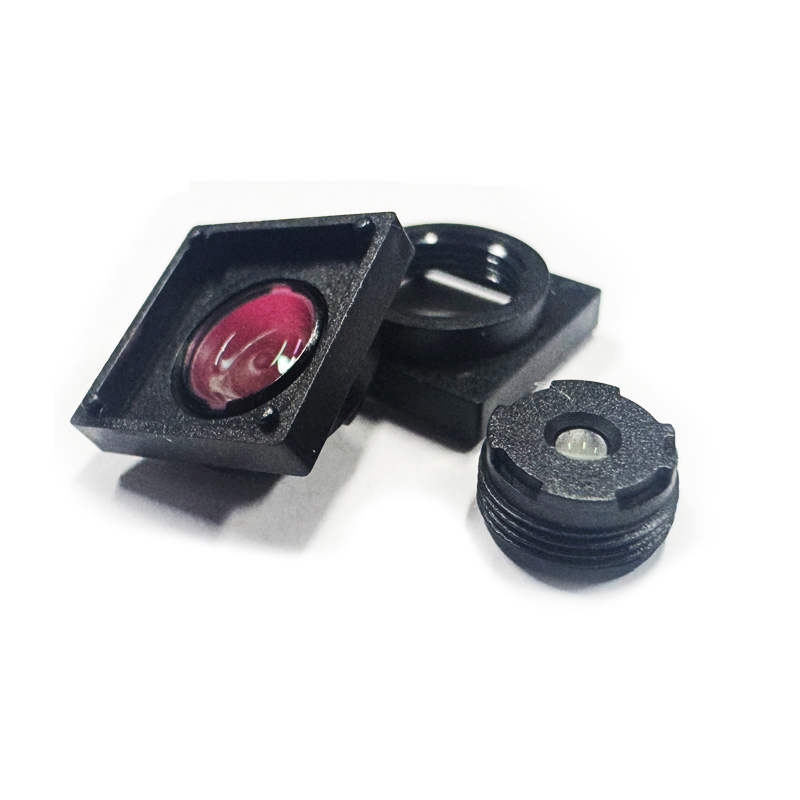

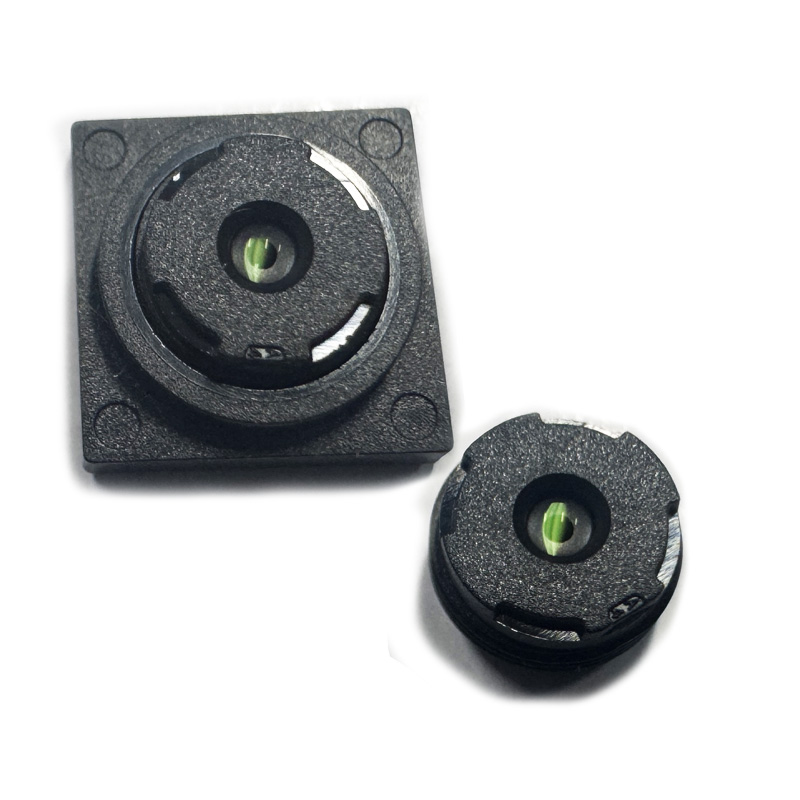

Această lentilă compactă de viziune automată este fabricată de ShangHai SILK Optical Technology CO., LTD, optimizată pentru senzor de 1/4" cu rezoluție 2592*1944. Construită cu un aspect optic de încredere, această lentilă mini-board oferă performanțe stabile de imagine cu3,05 mmdistanta focala si deschidere F5.0. Acceptă un cerc de imagine de 4,8 mm și FOV în diagonală de 72 de grade, îndeplinind cerințele de vizualizare largă a modulelor de imagine compacte. Designul lentilei cu distorsiune redusă menține distorsiunea televizorului sub 1,5%, împreună cu lungimea de undă IRCF de 650 nm pentru a filtra interferențele infraroșii nedorite. TTL ultrascurt la 3,6 mm îl face potrivit pentru integrarea dispozitivelor cu spațiu limitat. ShangHai SILK Optical Technology CO., LTD efectuează inspecții optice stricte pentru fiecare unitate, asigurând o calitate constantă a lotului pentru proiectele de producție în masă. Această componentă optică cu montură M5.5 rentabilă este ideală pentru sistemele de camere încorporate de dimensiuni mici în mai multe scenarii industriale și de consum.

Descriere detaliată a produsului

Parameter

Parametri optici de bază: lentila adoptă3,05 mmdistanta focala cu toleranta de ±5%, asociata cu toleranta de deschidere F5.0 ±5%, echilibrand profunzimea campului si luminozitatea imaginii. TTL atinge 3,6±0,1 mm pentru un asamblare ultracompact. Lungimea de undă IRCF de 650 nm blochează eficient lumina parazită în infraroșu pentru o ieșire de zi cu culori reale.

Formatul imaginii și câmpul vizual: Cercul maxim al imaginii este Φ4,8 mm, care se potrivește perfect cu senzorul COMS de 1/4" (2592*1944). FOV diagonal atinge 72°, FOV orizontal 61°, FOV vertical 47°, oferind o acoperire largă pentru camerele mici.

Distorsiuni și iluminare și CRA: distorsiune TV<1,5% pentru reproducere în linie dreaptă; iluminare relativă 42,8%±5% garantează luminozitate uniformă de la centru la colț; CRA＜32,7° se potrivește cu unghiul de rază principală a pixelilor cu senzor de 1/4 inch, evitând vignetarea și decalajul de culoare.

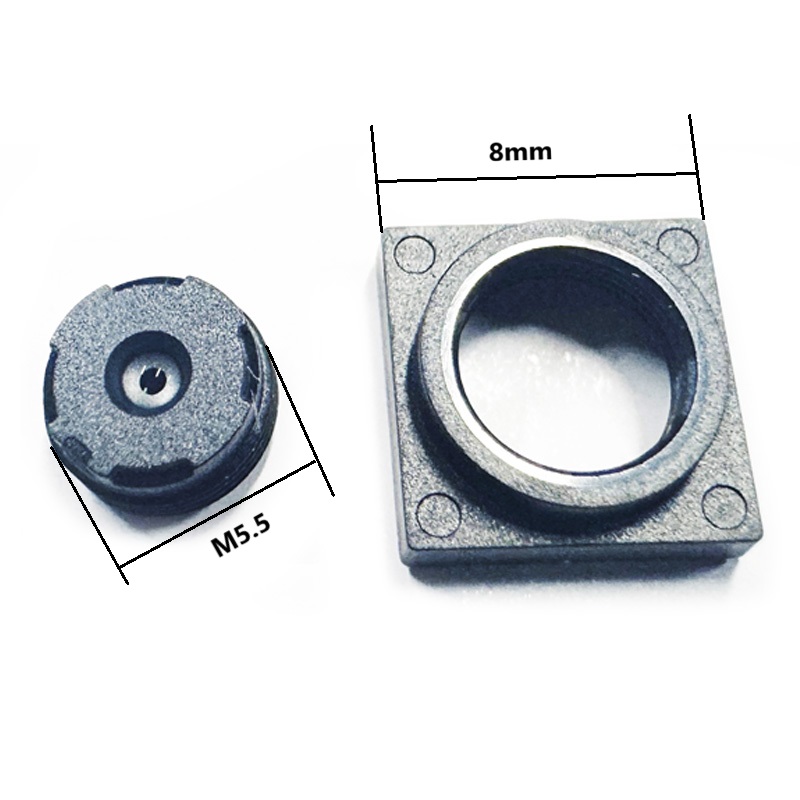

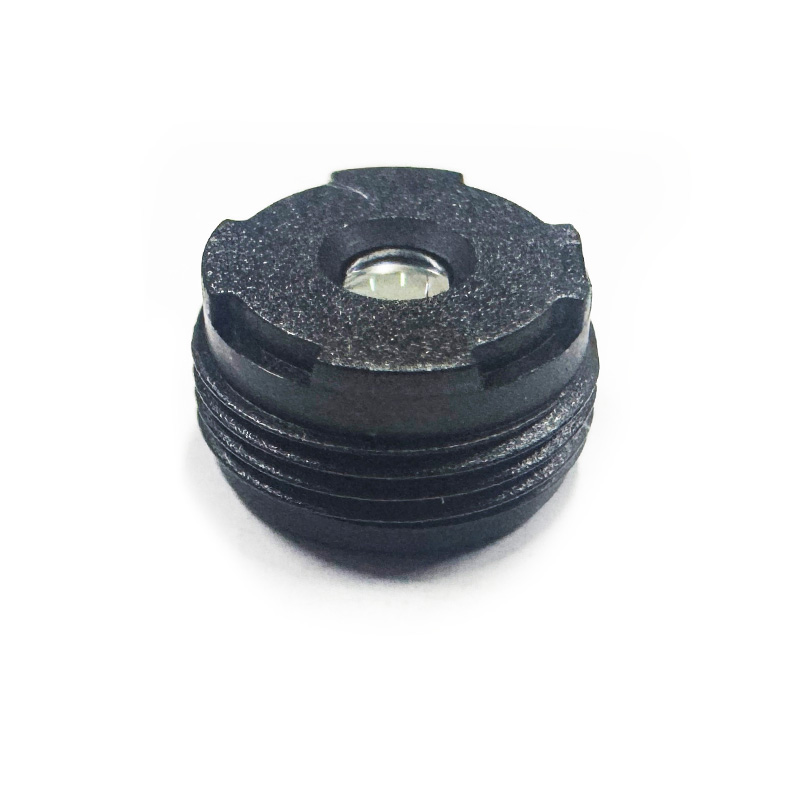

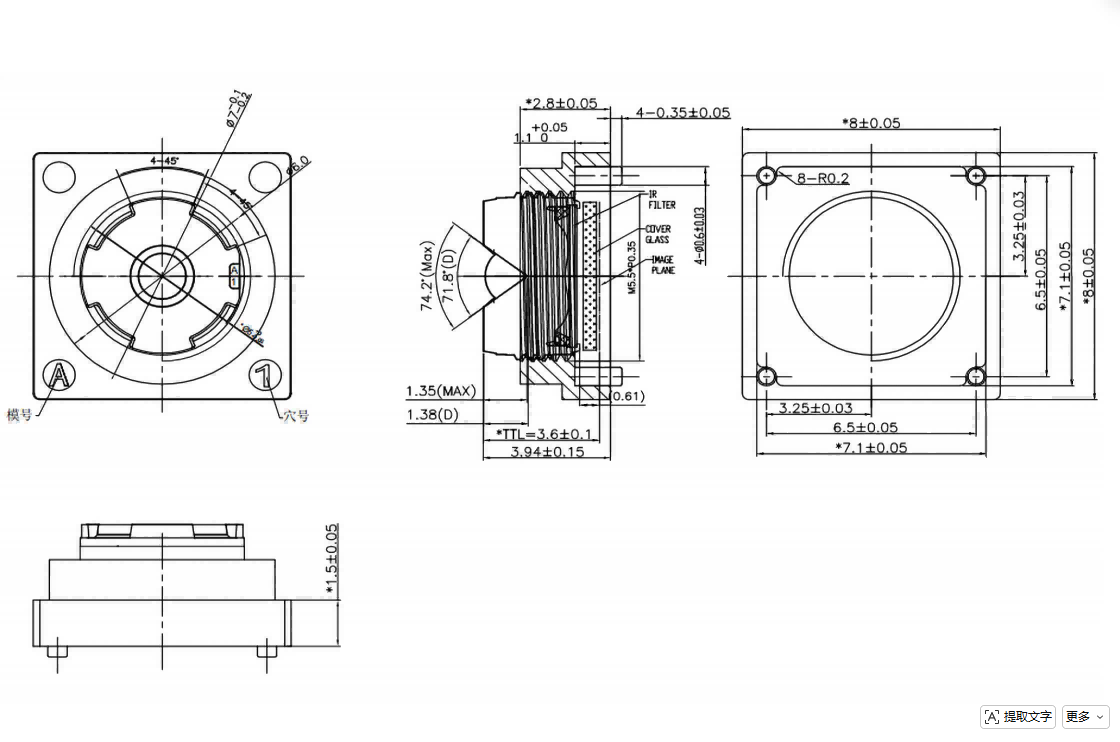

Interfață mecanică: montură standard M5.5, ușor de aliniat și asamblat pentru modulele micro camere.

Performance Advantages

Performanță optică cu distorsiune redusă: Ca obiectiv cu distorsiune redusă, sub 1,5% distorsiunea TV reduce deformarea imaginii, esențială pentru sarcinile de recunoaștere și scanare.

Dimensiune mecanică compactă: această lentilă mini-placă are o lungime totală a căii de numai 3,6 mm, potrivită pentru hardware-ul încorporat subțire, unde spațiul interior este extrem de limitat.

Compatibilitate perfectă cu senzorul: Proiectat exclusiv pentru aplicarea lentilelor cu senzor de 1/4 inch, cercul de imagine de 4,8 mm și CRA de <32,7° previn colțurile întunecate și schimbarea culorii, oferind un joc complet capacității de pixeli ai senzorului.

Filtrare stabilă în infraroșu: tăierea IR de 650 nm elimină zgomotul infraroșu, îmbunătățind fidelitatea culorii pentru captarea luminii vizibile.

Calitate constantă a producției de masă: Produs de ShangHai SILK Optical Technology CO., LTD, fiecare lentilă este supusă unor teste optice stricte, garantând consistența parametrilor pentru comenzile de volum mare.

Aplicațien Câmp

Camere miniaturale pentru casă inteligentă: aplicați acest obiectiv cu montură M5.5 pentru camere de monitorizare interioare de dimensiuni mici, camere pentru sonerie, pentru a captura vizualizare live cu unghi larg în spațiul limitat al carcasei.

Dispozitive portabile de scanare: Lentila cu distorsiuni reduse acceptă scanarea codurilor de bare și a codurilor QR, oferind o imagine nedistorsionată pentru o decodare rapidă a codului.

Echipament de imagine portabil: obiectivul mini-board cu distanță focală de 3,05 mm se potrivește cu camerele mici, care pot fi purtate, înregistratoarele purtate pe corp, satisfacând cererea de aspect compact.

Module auxiliare de viziune artificială: Ca lentilă compactă de vedere artificială, funcționează pentru detectarea simplă a obiectelor, numărarea vizuală și detectarea auxiliară cu hardware-ul pentru lentile cu senzor de 1/4 inch.

Truse de cameră educaționale și experimentale: componentă optică rentabilă pentru dezvoltarea proiectelor legate de viziunea studenților.2. Brief de produs

Acest obiectiv compact de viziune artificială este fabricat de ShangHai SILK Optical Technology CO., LTD, optimizat pentru senzor de 1/4" cu rezoluție 2592*1944. Construit cu un aspect optic fiabil, acest obiectiv mini-board oferă o performanță constantă a imaginii cu o lungime focală de 3,05 mm și o deschidere F5,0. Acceptă o diagonală de 4,72 mm și o diagonală de 4,72 mm. Cerința de vizualizare largă a modulelor de imagine compacte. Designul lentilei cu distorsiune scăzută menține distorsiunea TV sub 1,5%, împreună cu lungimea de undă IRCF de 650 nm pentru a filtra interferența infraroșu nedorită, la 3,6 mm, o face potrivită pentru integrarea în spațiu limitat pentru fiecare unitate de inspecție optică ShangHai. calitate constantă a lotului pentru proiecte de producție în masă Această componentă optică cu montură M5.5 rentabilă este ideală pentru sistemele de camere încorporate de dimensiuni mici în mai multe scenarii de consum și industriale.

Descriere detaliată a produsului

Parameter

Parametri optici de bază: obiectivul adoptă o lungime focală de 3,05 mm cu toleranță de ± 5%, asociat cu toleranță de deschidere F5,0 ± 5%, echilibrând adâncimea de câmp și luminozitatea imaginii. TTL atinge 3,6±0,1 mm pentru un asamblare ultracompact. Lungimea de undă IRCF de 650 nm blochează eficient lumina parazită în infraroșu pentru o ieșire de zi cu culori reale.

Formatul imaginii și câmpul vizual: Cercul maxim al imaginii este Φ4,8 mm, care se potrivește perfect cu senzorul COMS de 1/4" (2592*1944). FOV diagonal atinge 72°, FOV orizontal 61°, FOV vertical 47°, oferind o acoperire largă pentru camerele mici.

Distorsiuni și iluminare și CRA: distorsiune TV<1,5% pentru reproducere în linie dreaptă; iluminare relativă 42,8%±5% garantează luminozitate uniformă de la centru la colț; CRA＜32,7° se potrivește cu unghiul de rază principală a pixelilor cu senzor de 1/4 inch, evitând vignetarea și decalajul de culoare.

Interfață mecanică: montură standard M5.5, ușor de aliniat și asamblat pentru modulele micro camere.

Avantaje de performanță

Performanță optică cu distorsiune redusă: Ca obiectiv cu distorsiune redusă, sub 1,5% distorsiunea TV reduce deformarea imaginii, esențială pentru sarcinile de recunoaștere și scanare.

Dimensiune mecanică compactă: această lentilă mini-placă are o lungime totală a căii de numai 3,6 mm, potrivită pentru hardware-ul încorporat subțire, unde spațiul interior este extrem de limitat.

Compatibilitate perfectă cu senzorul: Proiectat exclusiv pentru aplicarea lentilelor cu senzor de 1/4 inch, cercul de imagine de 4,8 mm și CRA de <32,7° previn colțurile întunecate și schimbarea culorii, oferind un joc complet capacității de pixeli ai senzorului.

Filtrare stabilă în infraroșu: tăierea IR de 650 nm elimină zgomotul infraroșu, îmbunătățind fidelitatea culorii pentru captarea luminii vizibile.

Calitate constantă a producției de masă: Produs de ShangHai SILK Optical Technology CO., LTD, fiecare lentilă este supusă unor teste optice stricte, garantând consistența parametrilor pentru comenzile de volum mare.

 Câmp de aplicare

Camere miniaturale pentru casă inteligentă: aplicați acest obiectiv cu montură M5.5 pentru camere de monitorizare interioare de dimensiuni mici, camere pentru sonerie, pentru a captura vizualizare live cu unghi larg în spațiul limitat al carcasei.

Dispozitive portabile de scanare: Lentila cu distorsiuni reduse acceptă scanarea codurilor de bare și a codurilor QR, oferind o imagine nedistorsionată pentru o decodare rapidă a codului.

Echipament de imagine portabil: obiectivul mini-board cu distanță focală de 3,05 mm se potrivește cu camerele mici, care pot fi purtate, înregistratoarele purtate pe corp, satisfacând cererea de aspect compact.

Module auxiliare de viziune artificială: Ca lentilă compactă de vedere artificială, funcționează pentru detectarea simplă a obiectelor, numărarea vizuală și detectarea auxiliară cu hardware-ul pentru lentile cu senzor de 1/4 inch.

Truse pentru camere educaționale și experimentale: componentă optică rentabilă pentru dezvoltarea proiectelor legate de viziunea studenților.
