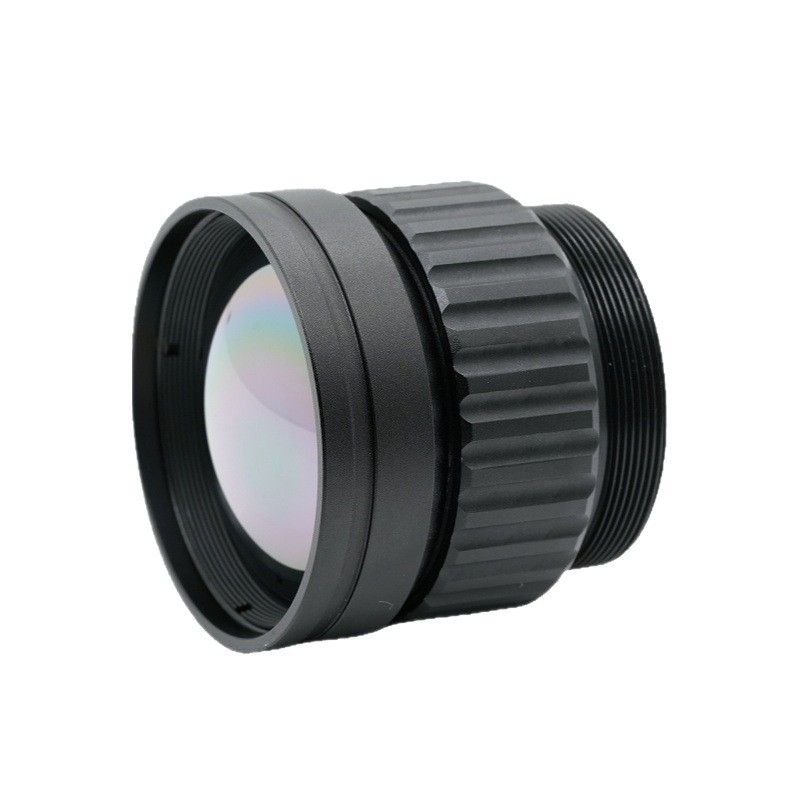

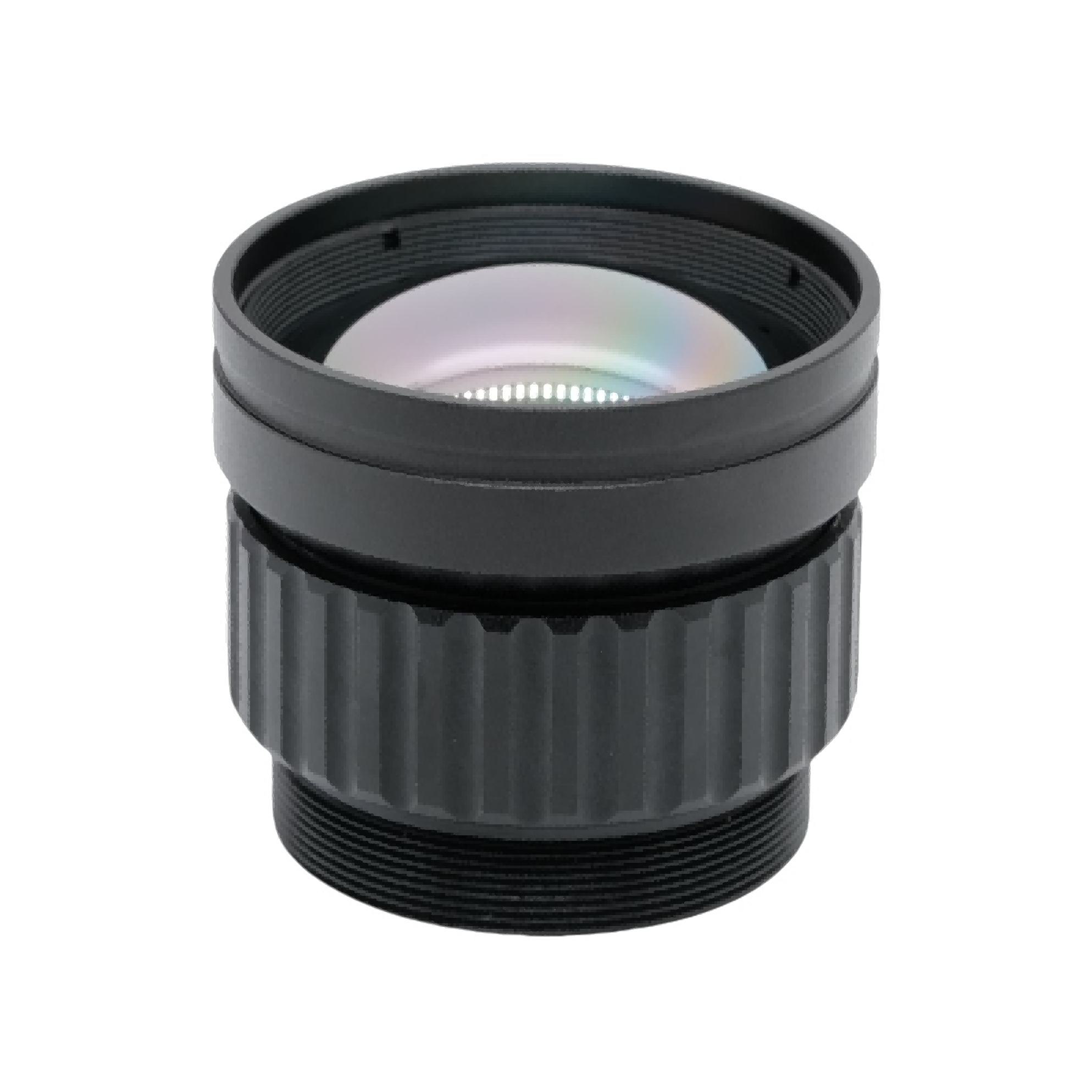

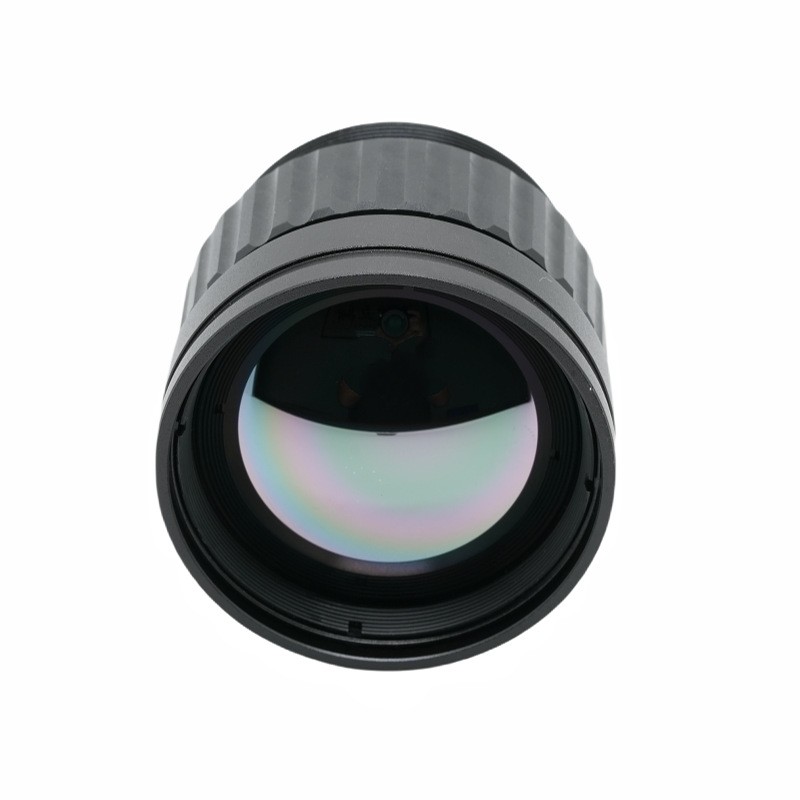

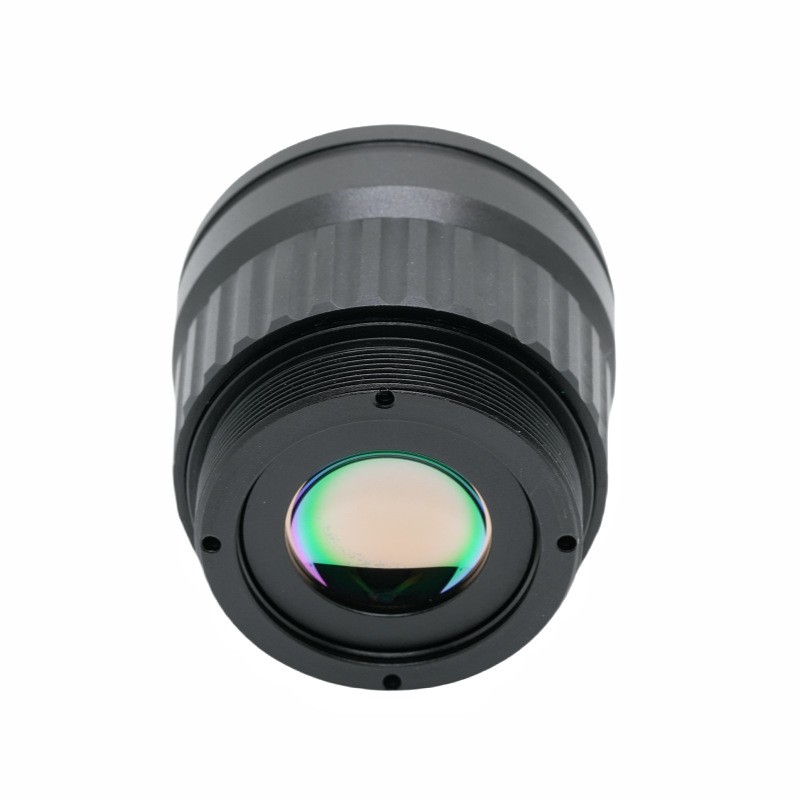

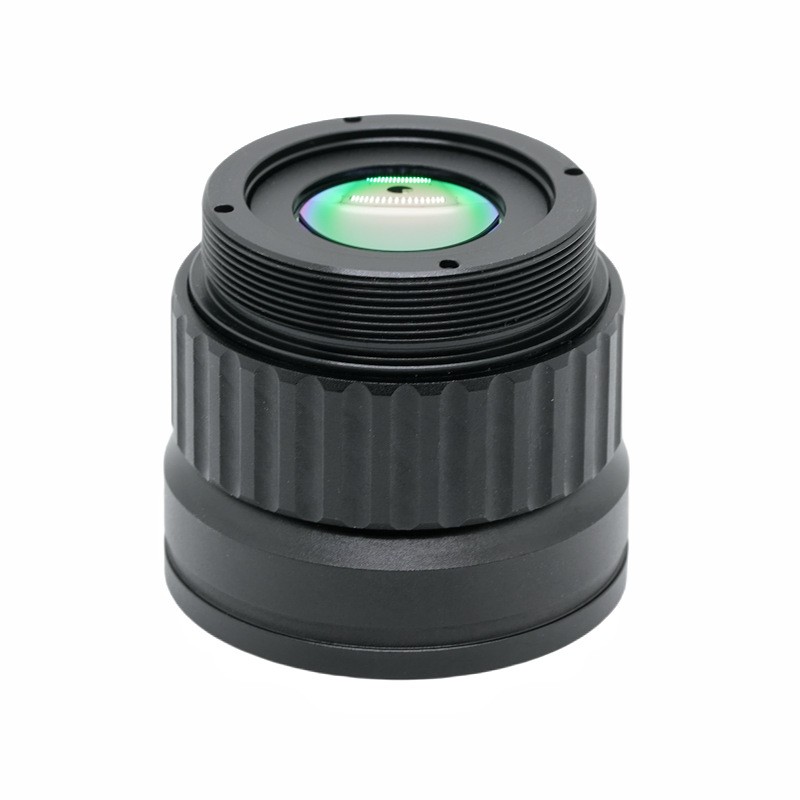

Lentila pentru imagini termice de 35 mm

Scurtă descriere a produsului

Această lentilă de imagine termică de înaltă performanță de 35 mm este dezvoltată și fabricată de ShangHai SILK Optical Technology CO., LTD, concepută pentru dispozitive de imagistică termică în infraroșu cu undă lungă care funcționează în banda spectrală de 8-12 μm. Dispunând de o deschidere mare F1.0, acest obiectiv cu infraroșu oferă o capacitate remarcabilă de adunare a luminii pentru a asigura o ieșire clară a imaginilor termice în condiții de lumină scăzută și de mediu complexe. Compatibil cu detectoare infraroșu nerăcit de 640 × 512, 12 μm, lentila de termoviziune acceptă o gamă de focalizare infinită de 2 m pentru a se adapta atât la observarea la distanță apropiată, cât și la scenariile de monitorizare pe distanță lungă. Elementul frontal atinge gradul de protecție IP67, permițând o funcționare stabilă în medii dure exterioare. Cu o transmisie ridicată de peste 92% și o performanță scăzută la distorsiuni, această componentă optică garantează o calitate uniformă a imaginii pe întregul câmp vizual. ShangHai SILK Optical Technology CO., LTD implementează strict optimizarea optică pentru acest obiectiv, făcându-l o soluție optică de încredere pentru monitorizarea industrială, securitatea perimetrală și alte sisteme de viziune termică în infraroșu.

Descriere detaliată a produsului

1. Parametru

Distanța focală și diafragma:Distanța focală de 35 mm asociată cu deschidere mare F1.0. Diafragma mare îmbunătățește foarte mult fluxul luminos, care este esențial pentru captarea semnalului slab al lentilelor cu infraroșu cu unde lungi.

Compatibilitate detector:Se potrivește cu detectorul de 640 × 512,12 μm, adaptând perfect hardware-ul principal al lentilelor infraroșu nerăcit pentru camerele termice de masă.

Index optic:Transmisie ≥92%, iluminare relativă ≥90%, distorsiune ≤-1,5%. Acoperirea cu optica expusă HD reduce pierderea de reflexie în infraroșu pentru lentila pentru imagini termice.

Focalizare și câmp vizual:Câmp vizual de 12,5°(H)×10,3°(V), interval de focalizare de la 2m la infinit, care acceptă atât inspecția la distanță apropiată, cât și observarea la distanță lungă.

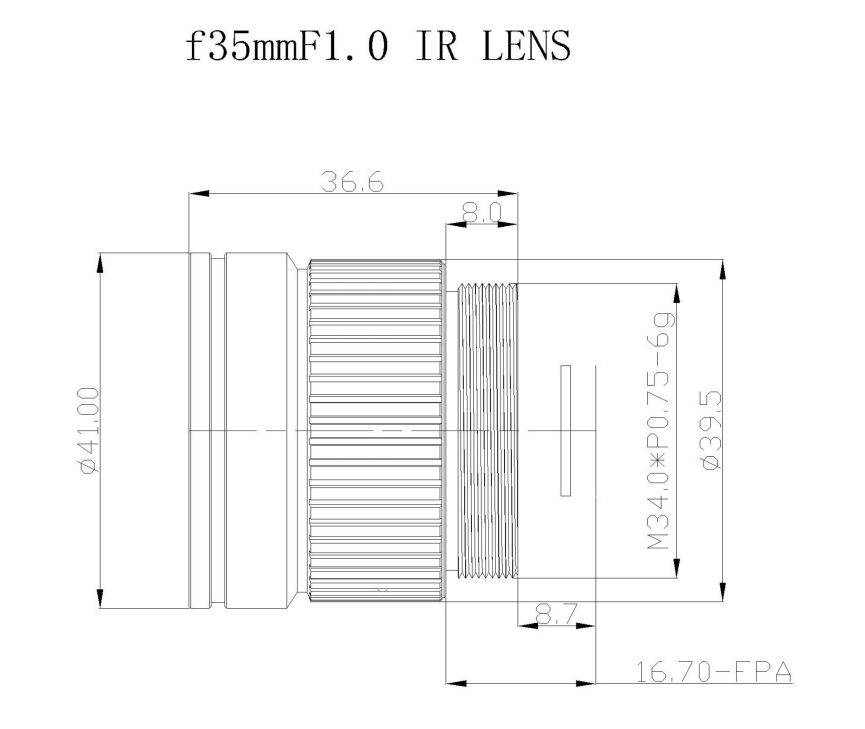

Specificații mecanice și de mediu:Suport M34×0,75 pentru asamblare convenabilă; Clasament de impermeabilitate IP67 pe partea frontală; temperatura de funcționare-40℃ ~ +80℃. Lungimea de undă de lucru de 8-12 μm se potrivește cerințelor standard de imagini termice LWIR.

Fabricat deShanghai SILK Optical Technology CO., LTD,fiecare parametru al acestei lentile cu infraroșu este calibrat pentru implementare practică pe teren.

2. Avantaje de performanță

Utilizare superioară a luminii infraroșii:Fiind o lentilă pentru imagini termice de înaltă calitate, transmisia ≥92% minimizează pierderea semnalului în infraroșu; Acoperirea antireflex HD îmbunătățește și mai mult eficiența de recepție a semnalului pentru lentila cu infraroșu cu undă lungă.

Uniformitate excelentă a imaginii:Iluminarea relativă ≥90% asigură o luminozitate constantă pe întregul cadru al imaginii, fără colțuri întunecate evidente pentru lentila infraroșu. Distorsiunea ≤-1,5% păstrează geometria scenei reale pentru monitorizarea ieșirilor.

Adaptabilitate robustă în aer liber:Protecția elementului frontal IP67 pentru lentila pentru imagini termice rezistă la praf, ploaie și stropire. Gama largă de temperaturi de lucru-40℃~+80℃ sprijină o funcționare stabilă în iarna rece și în medii exterioare cu temperaturi ridicate.

Ajustare flexibilă a focalizării:Intervalul de focalizare de 2 m-∞ permite lentilei infraroșu nerăcit să comute între verificarea punctului cu rază scurtă de acțiune și supravegherea pe distanță lungă fără înlocuirea lentilelor.

Interfață standardizată:Montura cu filet M34×0,75 simplifică integrarea camerei, ajutând clienții să asambla rapid această lentilă de termoviziune în dispozitive termice finite.

ShangHai SILK Optical Technology CO., LTD efectuează teste optice stricte pentru fiecare unitate a acestei lentile cu infraroșu înainte de livrare.

3. Câmpuri de aplicare

Supravegherea perimetrului și apărarea frontierei:Acest obiectiv pentru imagini termice servește pentru camerele termice de exterior pentru detectarea intruziunilor în orice vreme; lentila infraroșu cu deschidere mare captează semnele de căldură zi și noapte, fără lumină vizibilă.

Monitorizarea stării industriale:Lentila cu infraroșu cu undă lungă se potrivește inspecției la supraîncălzire a echipamentelor, inspecției termice a echipamentelor rețelei de alimentare; Capacitatea IP67 permite ca lentila infraroșu nerăcită să funcționeze în locuri industriale în aer liber.

Securitate și monitorizare a traficului:Lentila de termoviziune este integrată în camerele de supraveghere termică pentru monitorizarea fluxului de trafic, alarma anormală a surselor de căldură în tuneluri și margini de drum.

Prevenirea incendiilor și avertizare timpurie:Lentila cu infraroșu de 8-12 μm detectează semnele de căldură de incendiu în stadiu incipient pentru prevenirea incendiilor forestiere și monitorizarea riscurilor în depozit.

Observație termică transportată de vehicule:Structura robustă a acestui obiectiv pentru imagini termice adaptează sistemele termice montate pe vehicul pentru recunoașterea pe orice vreme.

ShangHai SILK Optical Technology CO., LTD oferă asistență tehnică personalizabilă pentru clienții care aplică această lentilă infraroșu în scenariile menționate mai sus.
