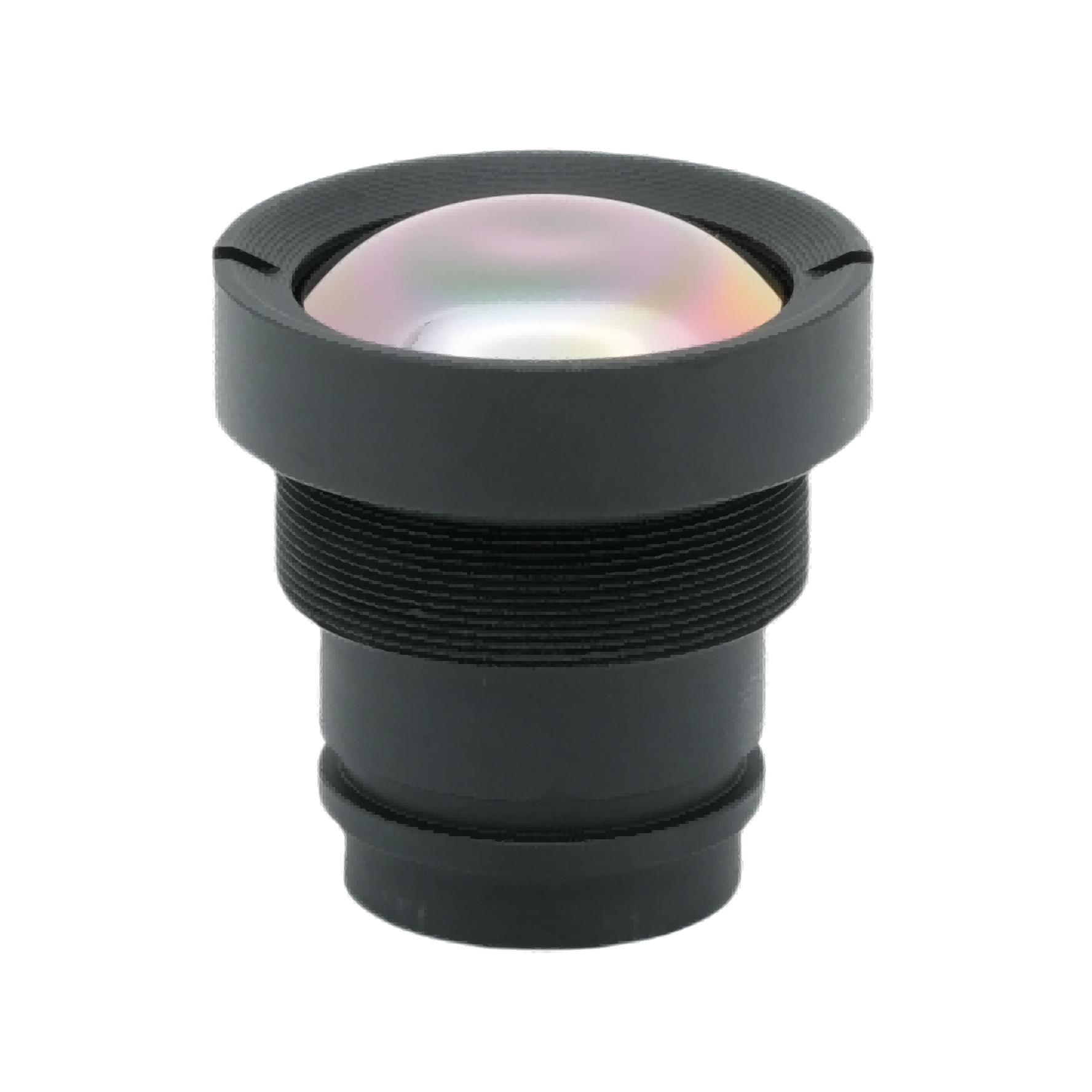

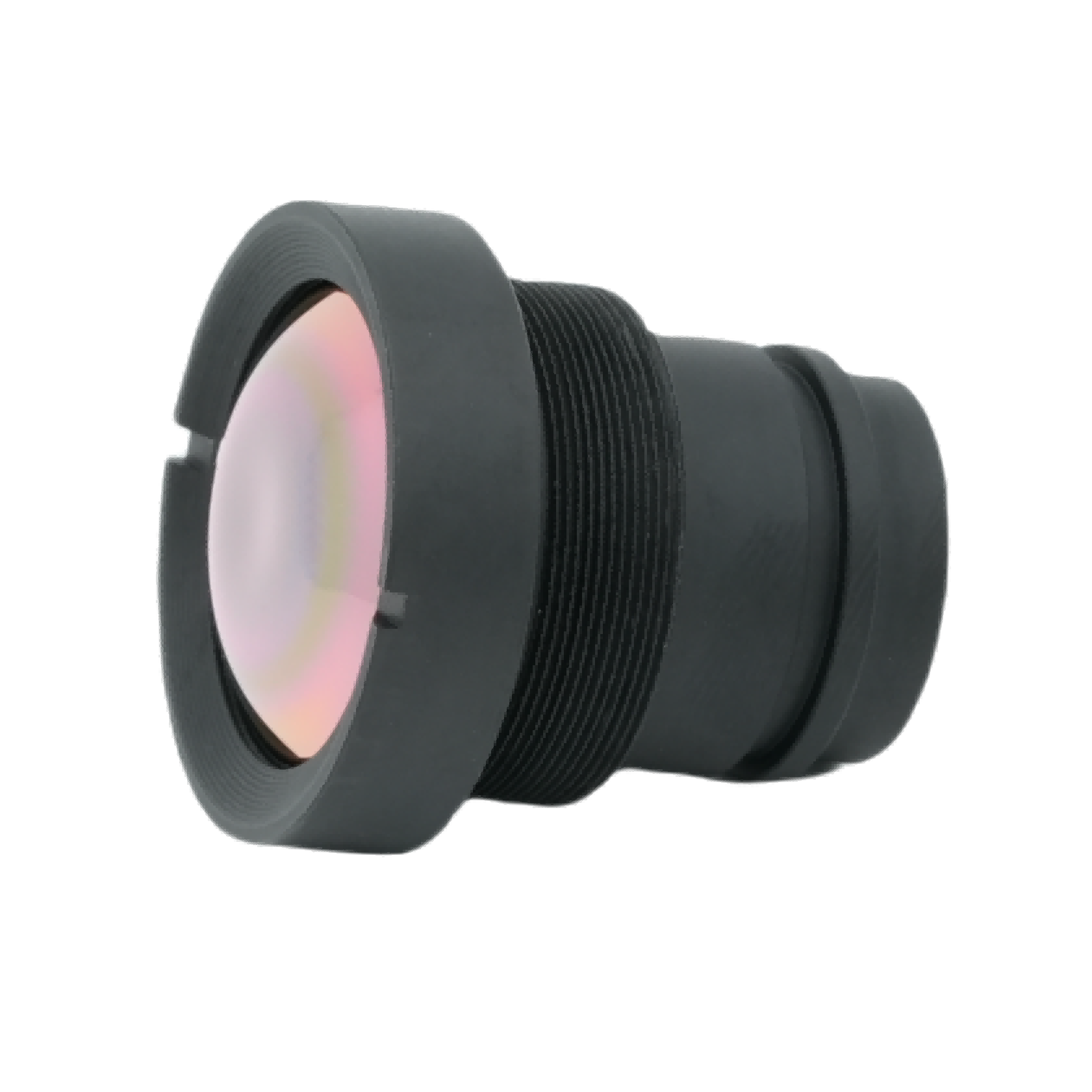

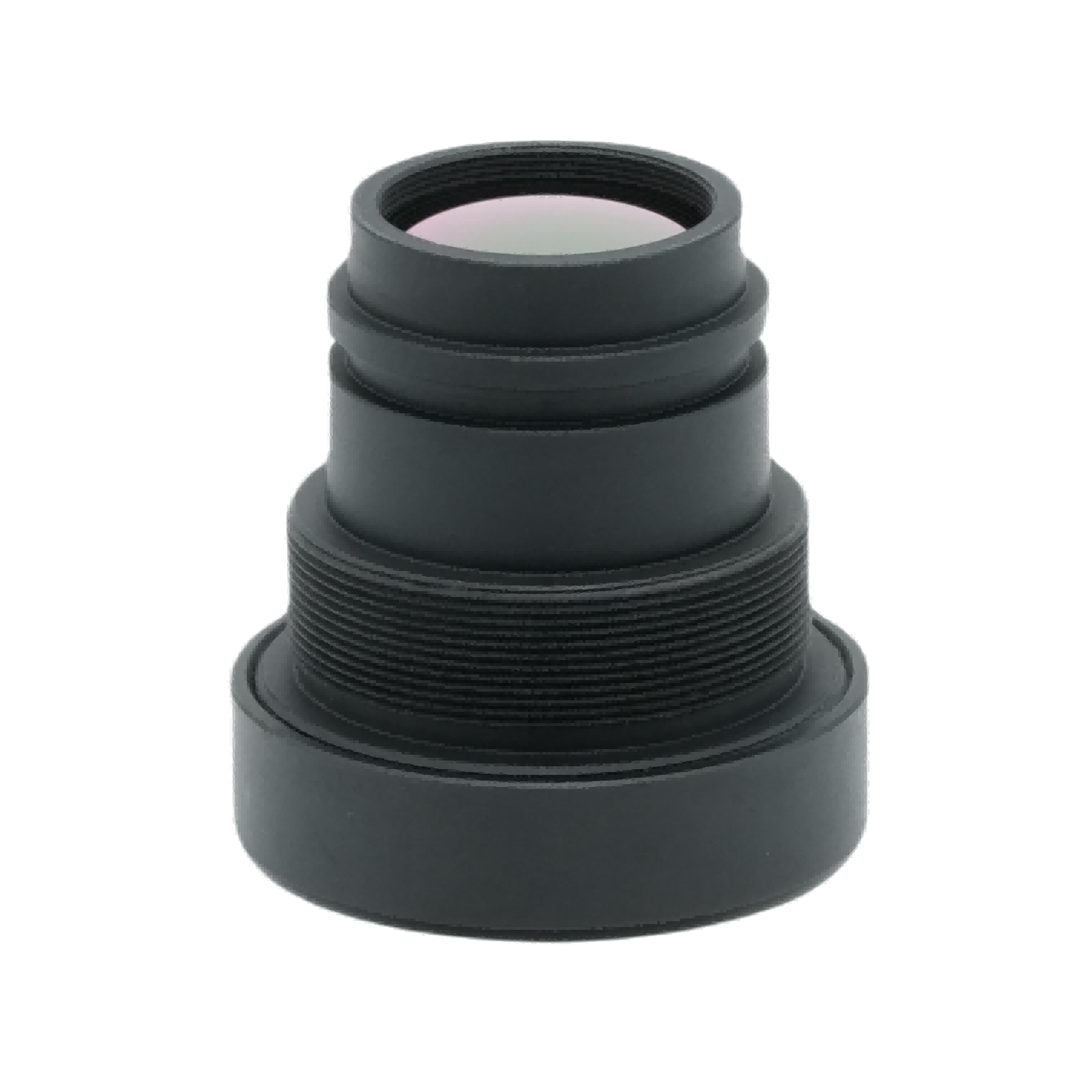

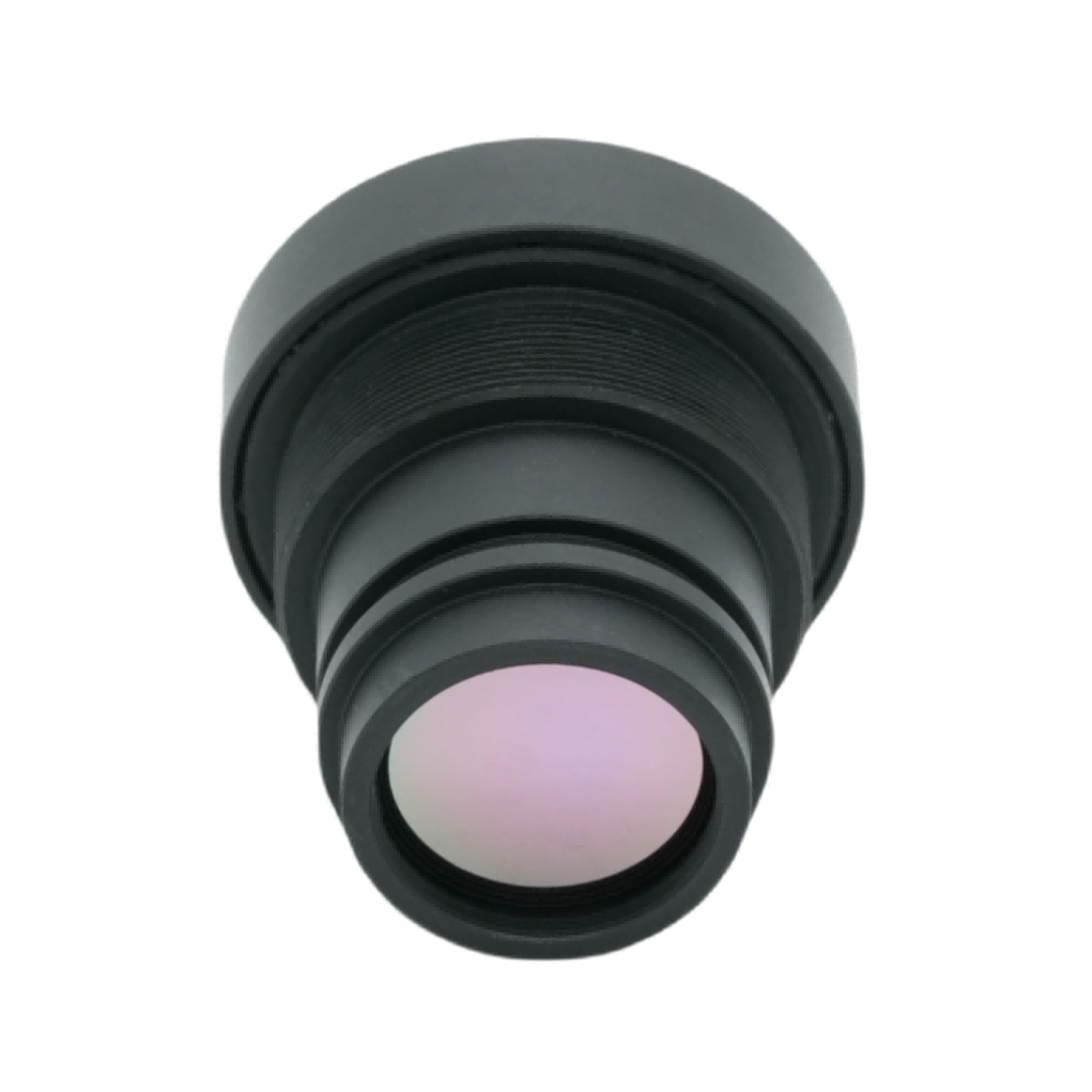

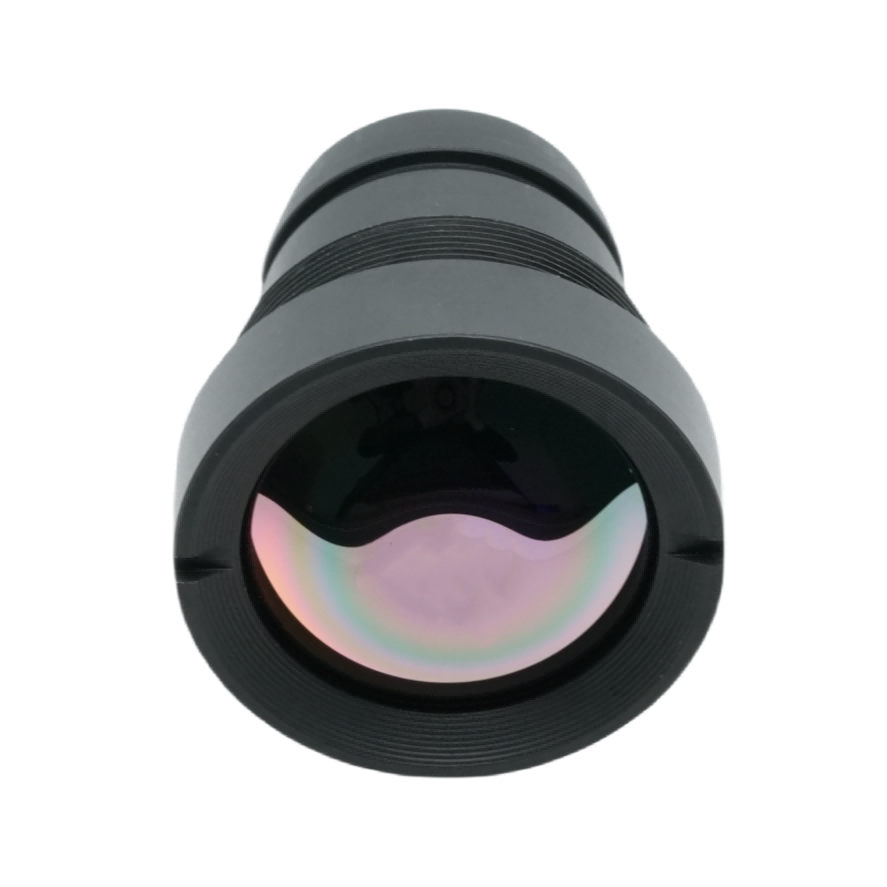

Lentila pentru imagini termice cu distanta focala de 4,1 mm

Brief de produs

Fabricat și furnizat deBOSHI OpticalTehnologie, astaObiectiv pentru termoviziune F1.0 cu lungime focală de 4,1 mmservește ca obiectiv în infraroșu cu unghi ultra-larg, adaptat pentru o rezoluție de 640 × 512, rețele de plan focal infraroșu nerăcit de 12 μm pixeli. Această lentilă cu infraroșu termic adoptă un strat antireflex AR expus avansat pentru a oferi transmisie infraroșu peste 88%. Fiind o lentilă optică profesională în infraroșu de la BOSHI Optical Technology, această unitate este dotată cu protecție frontală a lentilelor IP67, structură ușoară de aproximativ 25 g și stabilitate optică fiabilă la temperatură largă. Acceptă integrarea perfectă în sisteme de camere termice compacte nerăcite, iar designul său larg FOV oferă o acoperire largă a scenei pentru diverse scenarii de implementare a imaginilor termice.

Descriere detaliată a produsului

Parametru

Specificatii optice. Acest obiectiv optic cu infraroșu are o distanță focală de 4,1 mm și o deschidere foarte mare F1.0. Valoarea mare a diafragmei aduce o capacitate mare de absorbție a luminii infraroșii. O astfel de performanță optică formează garanția de bază pentru o ieșire clară a lentilelor cu infraroșu termic în condiții de lucru cu temperatură scăzută și cu strălucire scăzută.

Potrivirea detectorului. Obiectivul este construit special pentru detectoare infraroșu cu pixeli de 12 μm cu rezoluție 640×512. Obține un grad ridicat de potrivire cu formatele principale de senzori termici nerăciți și evită abaterea imaginii cauzată de nepotrivirea dintre obiectiv și senzor.

Câmp de vedere. Realizează FOV de 130° în diagonală, 102° pe orizontală, 83° pe verticală. Utilizatorii pot obține o acoperire mare a scenei fără componente mecanice de scanare, ceea ce simplifică schema mecanică generală a echipamentelor termice.

Focus Performance. Raza sa de focalizare continuă acoperă de la 0,5 m la infinit. Capacitatea de focalizare ia în considerare lucrările de inspecție la distanță apropiată și sarcinile de supraveghere la distanță lungă și extinde limita de distanță utilizabilă pentru acest obiectiv cu distanță focală de 4,1 mm.

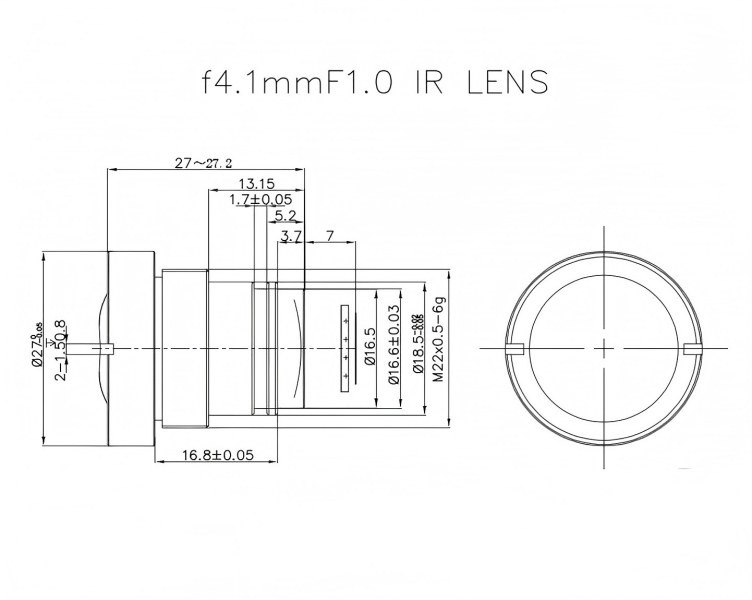

Indicele de mediu și mecanic. Intervalul de temperatură de funcționare ajunge la -40℃ ~ +80℃. Lentila frontală atinge gradul de rezistență la apă și praf IP67. Se aplică interfață filetată standard cu montare M22×0,5 pentru o operație convenabilă de asamblare. Greutatea netă rămâne de aproximativ 25 g, ceea ce creează condiții favorabile pentru dezvoltarea echipamentelor ușoare.

Indicatori de calitate a imaginilor. Echipat cu un strat antireflex AR, transmisia optică depășește 88%. Iluminarea relativă rămâne mai mare de 80%. Valoarea distorsiunii este controlată sub 45%. Setul de indicatori echilibrează funcția de imagine cu unghi larg și performanța reală a calității imaginii.

Avantaje de performanță

Sensibilitate termică superioară la lumină scăzută. Diafragma maximă F1.0 întărește eficiența colectării energiei radiante. Când se confruntă cu medii slabe și cu radiații scăzute, această lentilă cu infraroșu termic poate crește în mod evident contrastul imaginii termice. Reduce riscul de estompare a imaginii atunci când semnalul infraroșu țintă este slab.

Acoperire ultra-largă. FOV lat în diagonală de 130° poate acoperi o zonă de monitorizare mai mare pentru un singur dispozitiv. Partea proiectului poate reduce în consecință cantitatea de camere termice instalate pentru monitorizarea întregii zone. Acest lucru aduce o reducere directă a costului total de construcție a sistemului.

Uniformitate stabilă a imaginii. Iluminarea relativă de peste 80% suprimă eficient fenomenul de vignetare. Luminozitatea rămâne constantă pe întregul cadru al imaginii. Transmitanța cu peste 88% reduce pierderea de energie în infraroșu pe calea de transmisie optică. Tehnologia optică BOSHI efectuează calibrari repetate pe această lentilă optică cu infraroșu pentru a asigura o ieșire uniformă în condiții de funcționare continuă de lungă durată.

Durabilitate puternică a mediului. Protecția lentilelor frontale IP67 plus un interval larg de temperatură oferă o funcționare stabilă în condiții de ploaie, praf, frig extrem și căldură ridicată. Obiectivul nu se bazează pe întreținerea manuală frecventă și se potrivește în mediul în aer liber și în mediul industrial dur.

Integrare compactă și ușoară. Structura ușoară de 25 g și montura standard M22×0,5 reduc dificultatea proiectării mecanice pentru dispozitivele de termoviziune miniaturizate. Dezvoltatorii de echipamente pot salva lucrările de modificare structurală în timpul integrării produsului.

Capacitate de focalizare flexibilă. Distanța minimă de focalizare de 0,5 m acceptă detectarea țintei apropiate. În comparație cu lentilele cu focalizare fixă ​​la distanță lungă, acest produs cu distanță focală de 4,1 mm extinde limitele aplicațiilor și satisface cerințele de observare la distanțe mixte.

Câmpuri de aplicare

Monitorizarea securității perimetrale. Această lentilă cu infraroșu termic cu FOV larg oferă capacitate de supraveghere termică cu unghi larg pentru fabrici, parcuri, zone de graniță și zone rezidențiale. Finalizează activitatea de detectare a intruziunilor zi și noapte fără alimentare cu lumină vizibilă. Monitorizarea securității perimetrale este una dintre direcțiile cheie de aplicare pentru produsele de la BOSHI Optical Technology.

Inspecție termică industrială. Lentila optică cu infraroșu acceptă monitorizarea temperaturii echipamentului, detectarea defecțiunilor dulapului electric, inspecția scurgerilor termice în conducte și patrularea de siguranță a fabricii. Personalul de pe teren poate detecta la timp surse anormale de căldură pentru a preveni accidentele de siguranță industrială.

Transport inteligent și viziune pentru vehicule. Poate fi implementat pentru viziunea termică pe timp de noapte auto, monitorizarea traficului rutier. În condiții de ceață, noapte și vizibilitate scăzută, performanța de potrivire a rezoluției de 640×512 ajută la finalizarea lucrărilor de identificare a pietonilor și a obstacolelor.

Sarcină utilă pentru sisteme fără pilot. Beneficiind de caracteristica sa ușoară de 25 g, obiectivul acționează ca sarcină utilă termică ușoară pentru UAV-uri, roboți și vehicule terestre fără pilot. Acesta efectuează misiuni de căutare și salvare, de monitorizare a incendiilor și de patrulare a terenului.

Siguranța publică și salvarea în situații de urgență. În misiunile de poziționare termică de stingere a incendiilor și de căutare și salvare, funcționează bine în medii întunecate, cu fum sau întunecate vizual. Semnalele termice pot pătrunde prin interferența parțială a fumului pentru a bloca poziția țintă.

Monitorizarea agriculturii și a mediului. Operatorii efectuează analiza temperaturii vegetației, observarea faunei sălbatice și urmărirea distribuției căldurii din mediu prin această lentilă cu infraroșu termic. Acesta oferă suport de date eficient pentru cercetarea agricolă și cercetarea mediului ecologic.
