Lentila conică conică de 4,2 mm

Scurtă descriere a produsului

Acest obiectiv compact cu unghi larg este fabricat deShanghai SILK Optical Technology CO., LTD,adaptat pentru senzori de imagine de 1/2,7 inchi pentru sarcini industriale și de supraveghere a imaginii. Ca obiectiv optic de înaltă performanță, oferă un câmp vizual diagonal mare de 124°, oferind o acoperire largă a scenei pentru captarea imaginii în timp real. Având un design cu focală fixă ​​și montură M12, acest obiectiv de cameră industrială are dimensiuni compacte, cu lungimea totală a pistei de numai 10,9 mm, ușor de încorporat în dispozitive de imagine de dimensiuni mici. Diafragma sa de F3.5 echilibrează aportul de lumină și performanța optică, în timp ce valoarea CRA controlată asigură o bună compatibilitate cu senzorii CMOS mainstream. ShangHai SILK Optical Technology CO., LTD controlează cu strictețe fiecare procedură de producție, făcând această lentilă CCTV stabilă pentru o funcționare continuă de lungă durată. Oferă un echilibru fin între acoperirea cu unghi larg și calitatea practică a imaginii, potrivită pentru diverse echipamente de viziune cu spațiu limitat și oferă o soluție optică fiabilă pentru diferite scenarii de înregistrare vizuală civilă și industrială.

Descriere detaliată a produsului

Analiza parametrilor

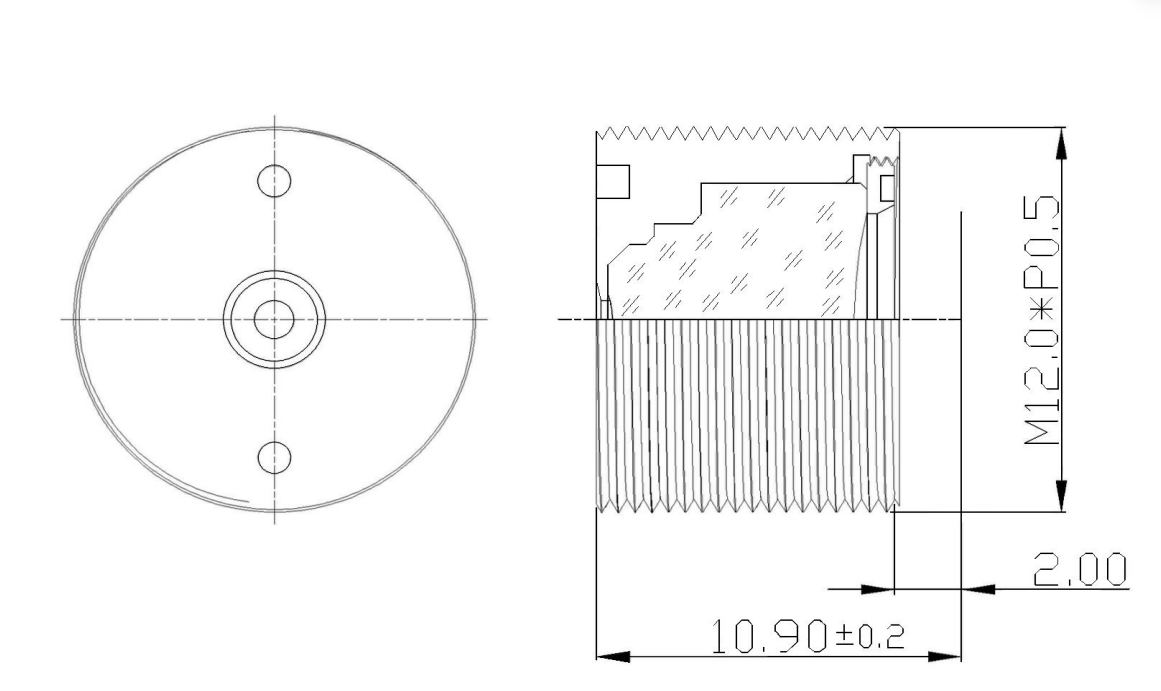

- Structura și dimensiunea optică:Fabricat de ShangHai SILK Optical Technology CO., LTD, acest obiectiv cu unghi larg adoptă un aspect optic matur. Lungimea totală a căii este de 10,9 ± 0,3 mm, dimensiunea compactă facilitează miniaturizarea dispozitivului. Distanța focală efectivă atinge 4,2 mm cu toleranță de ±5%, lucrând cu deschidere F/NO 3,5±5% pentru a realiza o capacitate echilibrată de adunare a luminii. Distanța focală din spate este de 3,2 ± 0,2 mm, susținând un ansamblu convenabil al senzorului.

- Format de imagine și câmp vizual:Cercul maxim al imaginii Φ7.0mm se potrivește perfect cu senzorul de 1/2.7". FOV diagonal 124°, FOV orizontal 94°, FOV vertical 45,6°, acest obiectiv M12 realizează captarea scenei ultra-largă fără rotație mecanică suplimentară.

- Index Imagistic:Distorsiune TV-19,30%, iluminare relativă 45,0%, CRA<14,13°. CRA scăzut reduce foarte mult riscul de umbrire pentru cipurile CMOS. Montura standard M12*P0.5 asigură interschimbabilitatea universală pentru instalarea lentilelor de viziune artificială.

Avantaje de performanță

Capacitate de vizionare ultra-largă:Fiind o lentilă cu focală fixă, oferă un câmp vizual larg, o singură fotografie surprinde o zonă mare de monitorizare, reduce costurile hardware pentru instalarea cu mai multe camere.

Design CRA scăzut:Această lentilă optică de înaltă performanță menține unghiul razei principale sub 14,13°, îmbunătățește considerabil uniformitatea imaginii periferice, reduce problema colțului întunecat pentru aplicarea lentilelor de supraveghere.

Design mecanic miniatural:Structura TTL scurtă se potrivește carcasei echipamentelor compacte, ideală pentru hardware-ul camerei cu factor de formă mic. Interfața standard M12 oferă o bună compatibilitate cu majoritatea modulelor de camere industriale.

Calitate stabilă în producția de masă:Sprijinit deShanghai SILK Optical Technology CO., LTDCapacitatea de inginerie optică a lui, această lentilă CCTV păstrează o toleranță strânsă la fiecare parametru optic, garantează o performanță constantă a lotului.

Câmpuri de aplicare

- Supraveghere și monitorizare a securității:Acest obiectiv cu unghi larg se potrivește camerelor de securitate de dimensiuni mici, acoperă scene de monitorizare interioare largi și exterioare cu rază scurtă de acțiune.

- Viziune artificială și inspecție industrială:Obiectivul camerei industriale funcționează pentru echipamente compacte de inspecție vizuală, oferă imagini cu unghi larg pentru verificarea produselor, scanarea codului.

‑ Dispozitive inteligente pentru casă:Folosit pentru camera inteligentă de ușă, camere de monitorizare de uz casnic, corpul compact se adaptează la spațiul interior limitat al hardware-ului inteligent.

- Terminale vizuale IoT:Aplicată în diverse module de colectare vizuală IoT, această lentilă cu focală fixă ​​oferă o soluție optică cu unghi larg fiabilă pentru achiziția de imagini pe margine.
