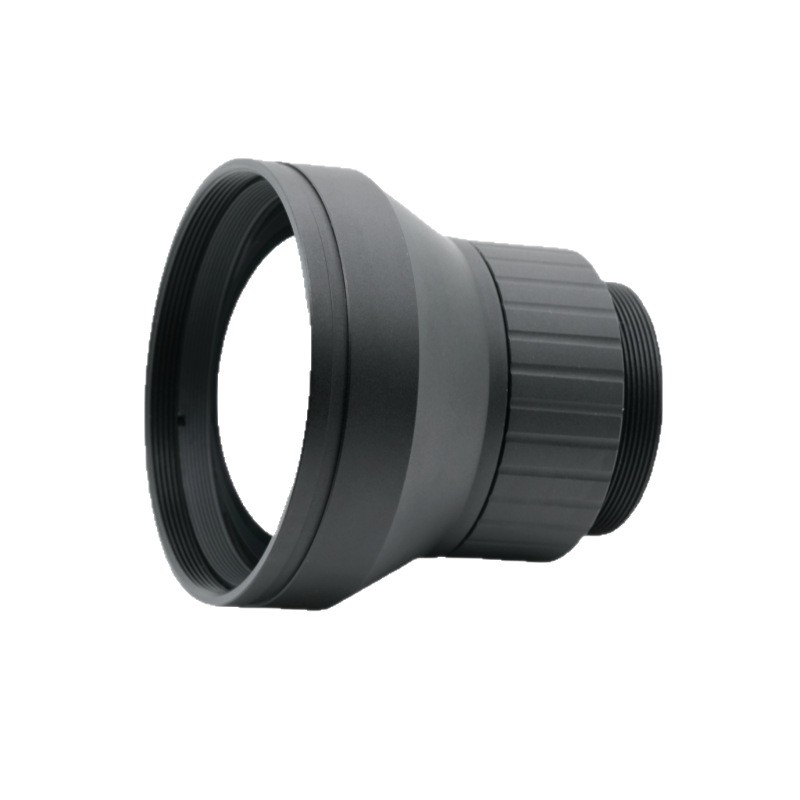

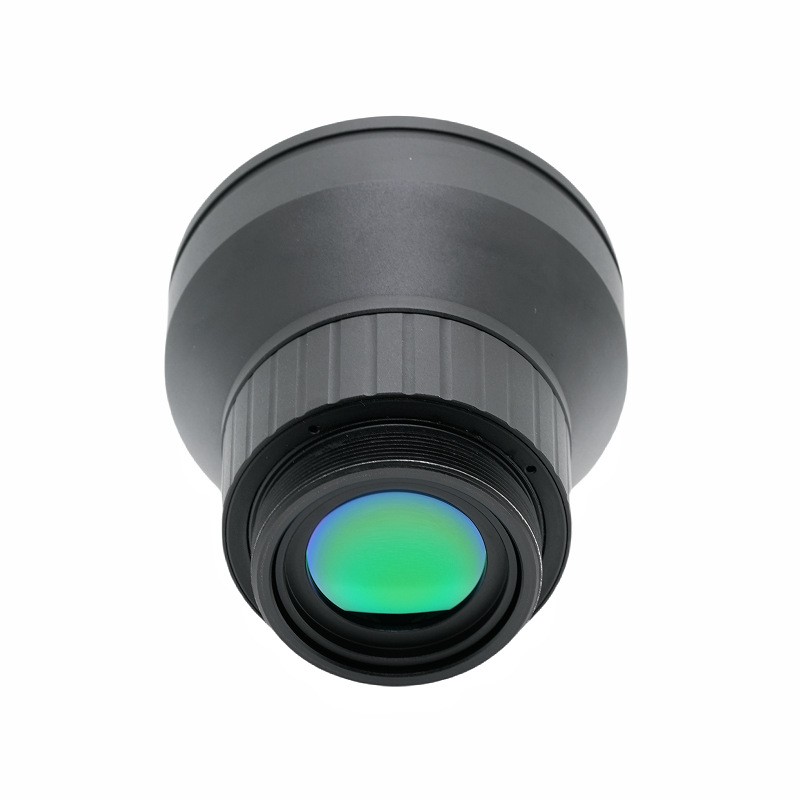

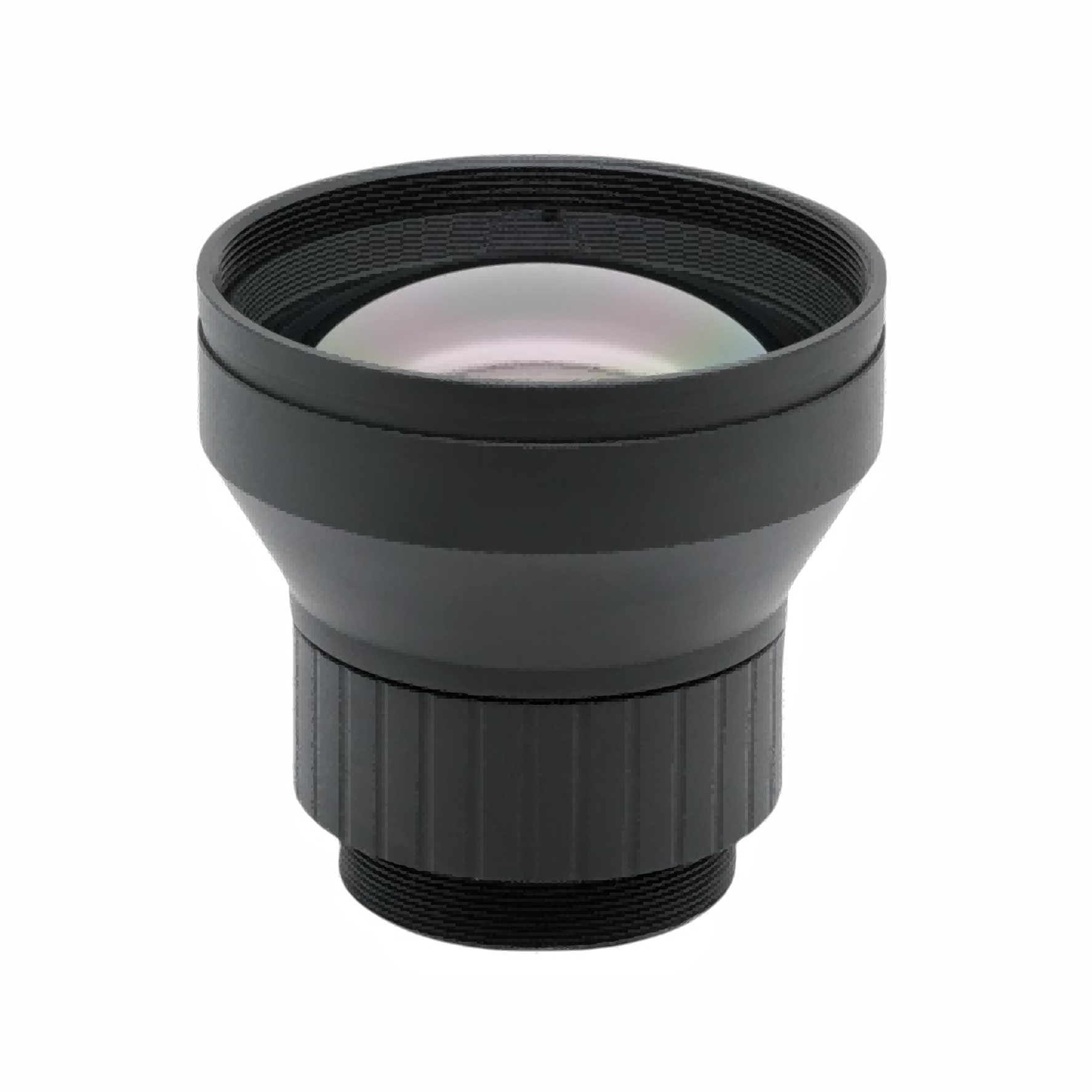

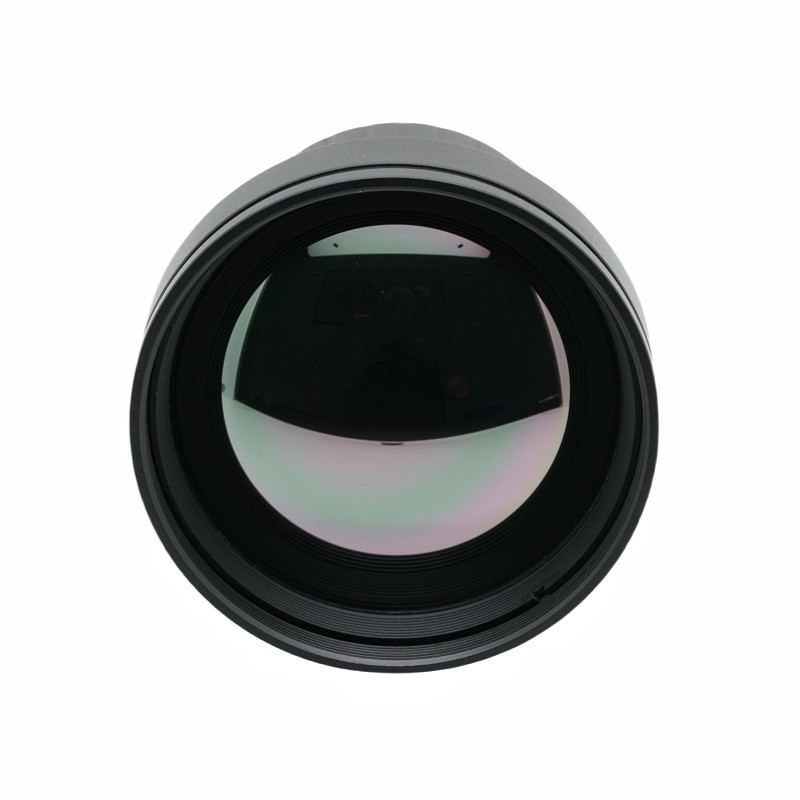

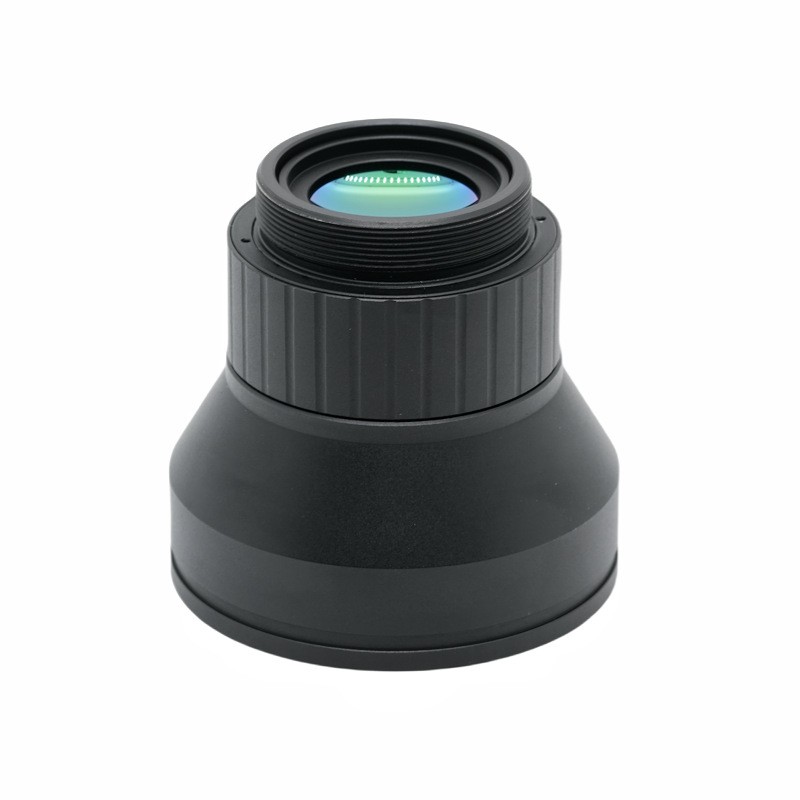

Lentila pentru imagini termice de 50 mm

Scurtă descriere a produsului

Această lentilă de imagine termică de înaltă performanță este dezvoltată și fabricată de ShangHai SILK Optical Technology CO., LTD, concepută pentru dispozitive de imagistică termică în infraroșu cu unde lungi nerăcite. Având o lungime focală de 50 mm și o deschidere mare F1.0 strălucitoare, acest obiectiv cu infraroșu oferă o capacitate remarcabilă de adunare a luminii pentru scenarii de detecție termică cu lumină scăzută. Se potrivește cu detectoare de infraroșu de 640 × 512,12 μm, funcționând în banda spectrală de infraroșu cu undă lungă clasică de 8-12 μm.

Cu gradul de impermeabilitate IP67 pentru elementul frontal, adaptabilitate robustă la temperatura de lucru de la 40℃~+80℃, acest obiectiv pentru imagini termice acceptă ajustarea focalizării la infinit de 2 m. Transmitența ridicată de peste 90% și iluminarea relativă ≥94% garantează o ieșire uniformă și clară a imaginii termice. Adoptat pe scară largă pentru monitorizarea în aer liber, securitatea perimetrului și observarea termică, această lentilă cu infraroșu oferă performanțe optice stabile și fiabile pentru diferite sisteme de imagistică în infraroșu pentru medii dure.

Descriere detaliată a produsului

Parametru

 Specificatii optice:distanta focala de 50 mm cu deschidere mare F1.0; lungime de undă de lucru 8‑12μm infraroșu cu undă lungă, perfect proiectat pentru detector compatibil 640×512,12μm. Câmpul vizual atinge 11,27°(D)×8.8°(H)×7.0°(V), oferind o acoperire moderată a câmpului pentru observarea termică la distanță lungă.

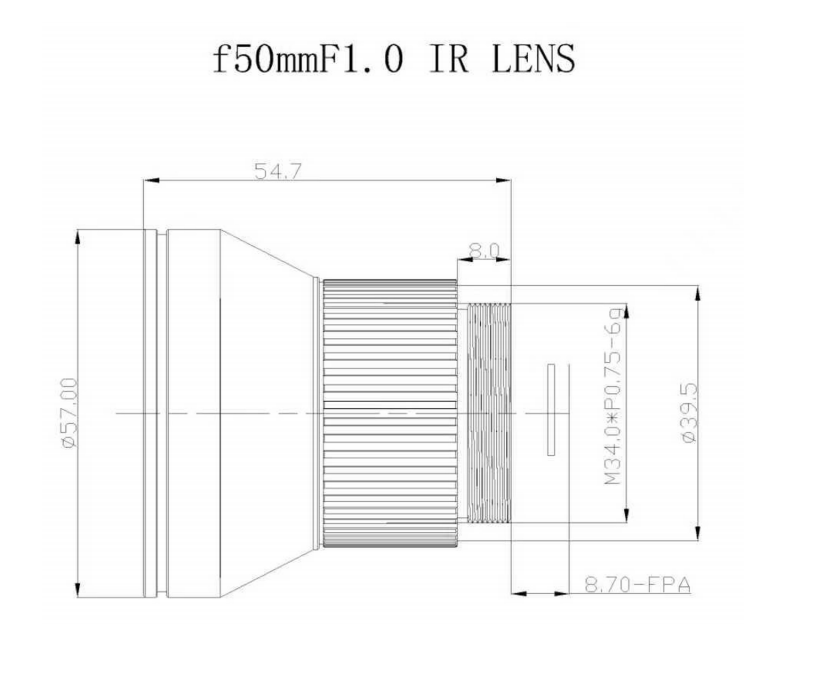

 Specificații mecanice și de mediu:Suport M34×0,75 pentru asamblare ușoară; interval de focalizare de la 2 metri la infinit. Elementul frontal atinge gradul de protecție IP67. Temperatura de funcționare acoperă -40℃ până la +80℃, adaptându-se la condiții de câmp extrem de frig și cald. Optica expusă adoptă un strat antireflex AR.

 Specificații de calitate a imaginii:Transmisie ≥90%, iluminare relativă ≥94%, distorsiune ≤-1,0%. ShangHai SILK Optical Technology CO., LTD controlează cu strictețe acești indici pentru a asigura performanța consecventă a imaginii acestei lentile pentru imagini termice.

Avantaje de performanță

 Adunare superioară de lumină:Diafragma mare F1.0 a acestui obiectiv cu infraroșu îmbunătățește considerabil absorbția de fotoni în infraroșu, îmbunătățind raportul semnal/zgomot al imaginii termice în condiții de radiație termică slabă.

 O uniformitate excelentă a imaginii:≥94% iluminare relativă asigură vignetare minimă, imagine luminoasă și uniformă pe întreaga suprafață a senzorului; Transmitanța ≥90% adusă de acoperirea AR de înaltă calitate maximizează utilizarea energiei infraroșii.

 Durabilitate în mediu dur:Elementul frontal IP67 rezistent la apă, plus o gamă largă de temperaturi de lucru fac ca acest obiectiv pentru imagini termice să reziste prafului, umezelii și fluctuațiilor drastice de temperatură pentru funcționare în aer liber 24/7.

 Design optic cu distorsiuni reduse:Distorsiunea ≤-1,0%, reduce distorsiunea geometrică pentru măsurarea și observarea precisă a țintei termice.

 Focalizare flexibilă:Intervalul de focalizare de 2 m-∞ acceptă atât inspecția la distanță apropiată, cât și monitorizarea la distanță lungă pentru sistemul de imagistică în infraroșu nerăcit.

Câmpuri de aplicare

 Securitatea perimetrului și supravegherea frontierei:Această lentilă de termoviziune este integrată pe scară largă în camerele termice exterioare pentru detectarea intruziunilor zi-noapte, alertă de perimetru pentru orice vreme.

 Inspecție termică industrială:Folosit pentru monitorizarea temperaturii echipamentelor, diagnosticarea defecțiunilor de supraîncălzire în fabrică, centrale electrice și inspecția conductelor.

 Observație în aer liber și salvare în căutare:Aplicat în dispozitivele de observare în infraroșu pentru prevenirea incendiilor forestiere, căutare și salvare pe teren în întuneric total sau ceață densă.

 Sistem infraroșu montat pe vehicul:Se potrivește cu module termice transportate pe vehicule, oferă performanțe optice în infraroșu fiabile în medii exterior complexe.

 Ansamblu cameră infraroșu nerăcită:ShangHai SILK Optical Technology CO., LTD furnizează această lentilă infraroșu ca componentă optică de bază pentru producătorii de camere termice OEM și ODM.
