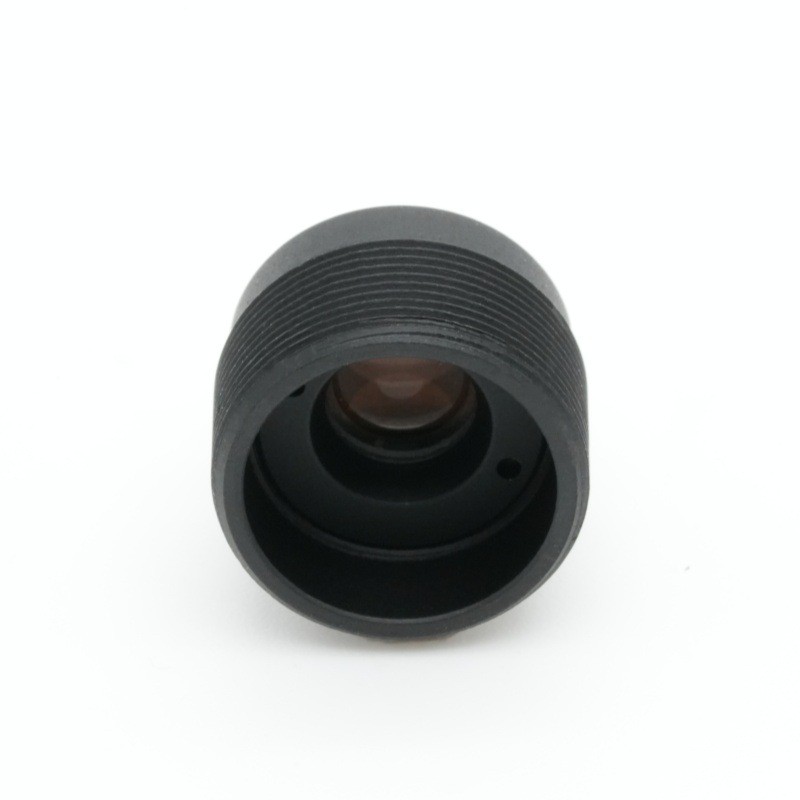

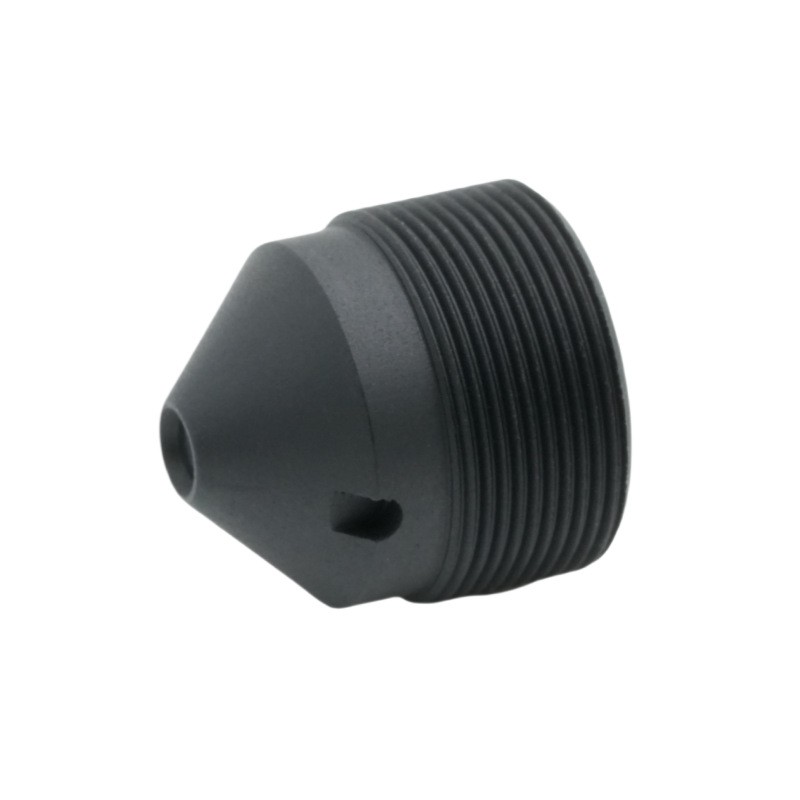

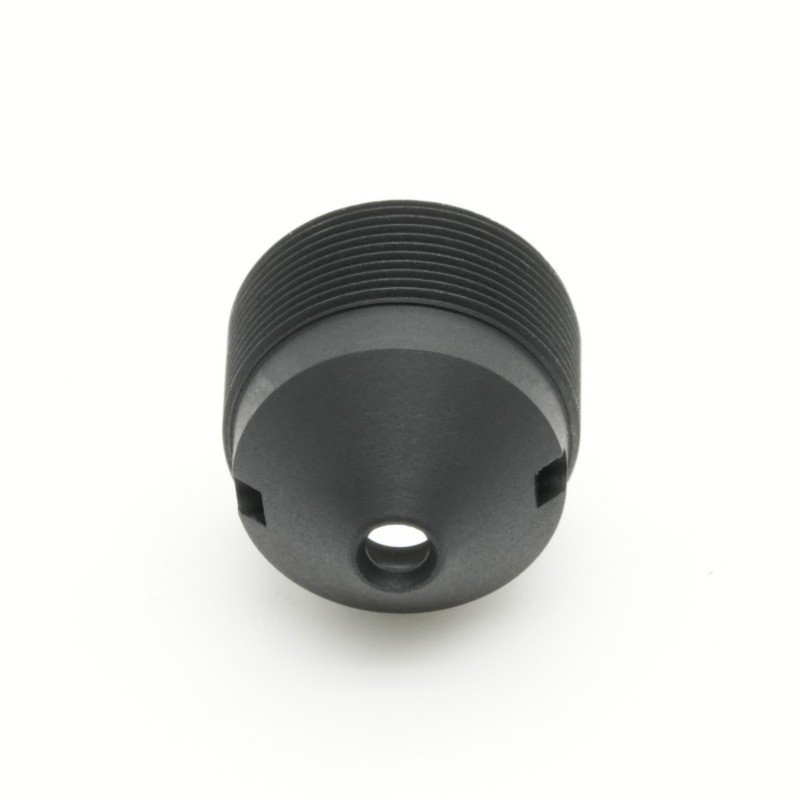

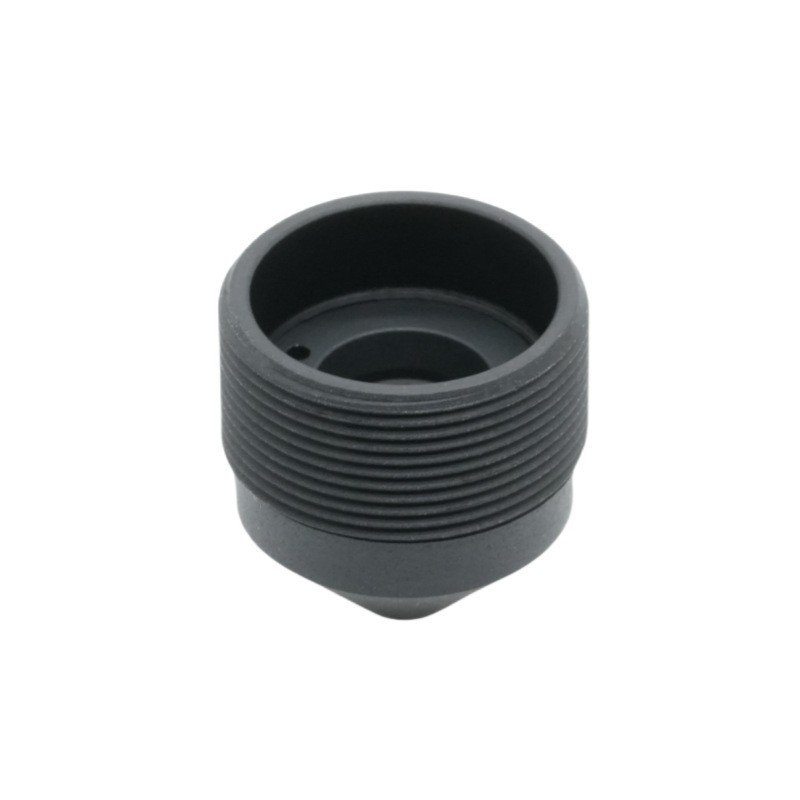

Lentila conica de 6,2 mm

Brief de produs

Fabricat de BOSHI Optical Technology, acest obiectiv cu focală fixă ​​de 6,2 mm de înaltă fiabilitate este construit special pentru proiecte de securitate OEM de mare volum, optimizat în jurul standardului de lentile cu format de 1/2,7 inch. Echipată cu deschidere fixă ​​F2.6, această optică compactă în miniatură atinge un echilibru fin între performanța de adunare a luminii și adâncimea practică de câmp pentru implementările opticii de supraveghere la nivel mediu. Ca obiectiv profesionist cu placă M7, adoptă un design de lentile cu unghi de rază scăzută sub 15°, combinat cu performanța relativă ridicată a lentilelor de iluminare pentru a atenua vignetarea colțurilor și schimbarea culorii - un punct de defecțiune comun pentru componenta mini-camera IP la preț redus. Oferă un câmp vizual de 74 de grade în diagonală pentru identificarea obiectelor și a corpului uman ușor de recunoscut, cu toleranță generoasă la cerc pentru a absorbi deviația ansamblului în timpul producției de module de mare viteză. Tehnologia optică BOSHI efectuează validarea optică și mecanică completă pentru fiecare lentilă de placă de securitate OEM, asigurând imagini consistente non-stop în hardware-ul de monitorizare comercial și rezidențial de interior. Optimizat din punct de vedere al costurilor pentru liniile de asamblare automate, servește ca o componentă optică dovedită pentru camerele Wi-Fi, modulele IP compacte și dispozitivele de supraveghere de uz general.

Descriere detaliată a produsului

Analiza parametrilor

- Lentila cu focala fixa de 6,2 mm (EFL 6,2±5%):Această distanță focală fixă ​​medie este calibrată special pentru optica de supraveghere de nivel mediu. Nu prea lat pentru a declanșa o distorsiune puternică a marginilor și nici prea îngust pentru a limita acoperirea scenei. Pentru înălțimea obișnuită de monitorizare cu montare pe perete, această distanță focală permite recunoașterea clară a figurilor umane și a bunurilor pe o distanță de observare de 3-8 m, ideală pentru intrări, birouri și săli de vânzare cu amănuntul, evitând compromisurile de performanță ale obiectivelor compacte ultra-large sau teleobiective.

- Diafragma fixă ​​F2.6 (F/NO 2.6±5%):Specificații practice cu iris fix pentru scenariile de supraveghere zilnică. Această diafragmă fixă ​​F2.6 oferă un aport stabil de lumină în condiții de iluminare ambientală interioară normală, menținând în același timp o adâncime de câmp satisfăcătoare. Mai multe obiecte aflate la diferite distanțe în interiorul cadrului pot rămâne ascuțite simultan, eliminând riscul de nefocalizare cauzat de deschiderea prea mare a opticii miniaturale compacte.

- Optimizare lentile în format 1/2,7 inch:Întregul sistem optic este simulat și reglat pentru senzor de 1/2,7 inch. Cercul maxim de imagine de 7,0 mm oferă o marjă de siguranță suficientă dincolo de zona activă a senzorului. La asamblarea acestui obiectiv cu placă M7 pe modulele camerei, decalajul pozițional minor de la echipamentele SMT automate nu va genera vignetare mecanică, crescând direct randamentul producției de masă pentru clienții OEM de camere.

- Specificații câmpului vizual:74° diagonală / 62° orizontală / 33,5° verticală. Calibrarea unghiului orientată spre securitate în lumea reală. 62° orizontal acoperă majoritatea nevoilor de monitorizare pe perete de birou și magazin, unghiul vertical se potrivește înălțimii standard de instalare fără a pierde resurse de pixeli pe tavan sau suprafață inutilă.

- lentilă cu unghi de rază principală scăzută (CRA<15°):O caracteristică competitivă de bază pentru componenta mini cameră ip. Multe lentile compacte de buget au o valoare CRA ridicată, ceea ce aduce culoarea colțului, scăderea sensibilității și luminozitatea neuniformă atunci când se potrivesc senzorii CMOS mainstream. Controlat sub 15°, acest design suprimă foarte mult astfel de defecte optice.

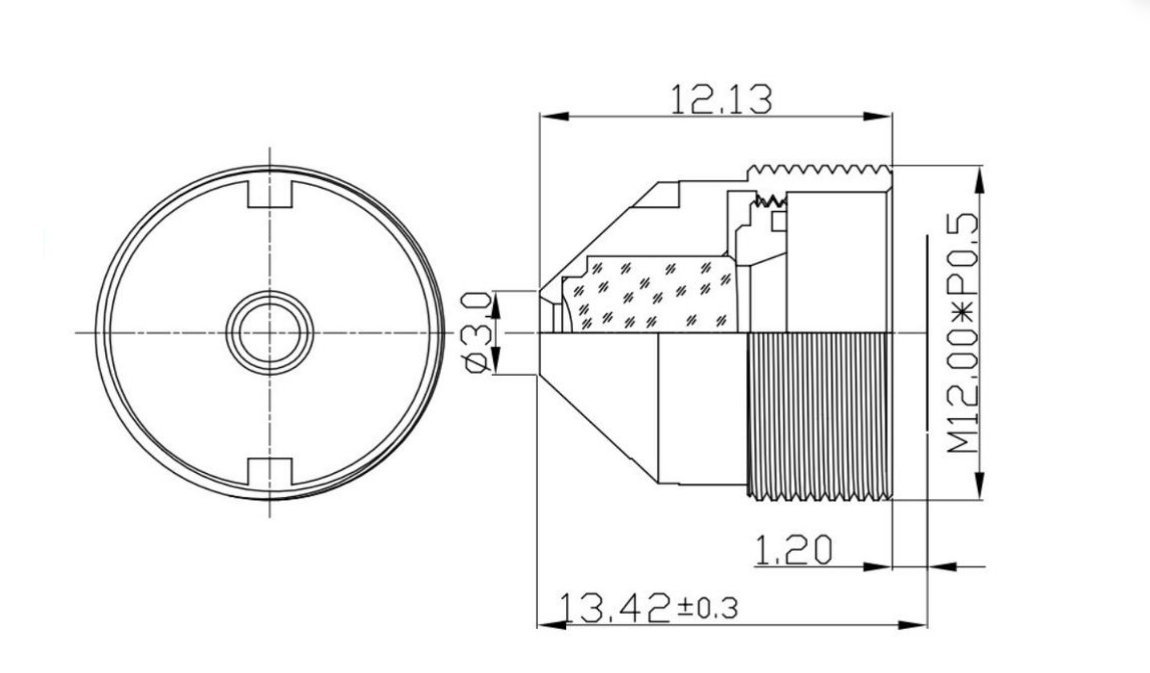

- Specificații mecanice pentru obiectivul plăcii M7:TTL:13,42±0,3mm; BFL: 6,5 ± 0,2 mm. Control strict al toleranței pe lungimea totală a pistei și distanța focală din spate. Dimensiunea compactă acceptă proiectarea modulelor miniaturale foarte integrate; toleranțele mecanice strânse garantează o ieșire optică repetabilă după asamblarea automată prin înșurubare pentru comenzile în masă de lentile ale panoului de securitate OEM.

- Indicele de distorsiune și iluminare:Distorsiune TV-12,00%, Iluminare relativă 58,0%. Distorsiune reglată de aplicație pentru înregistrarea de supraveghere video, fără întindere nenaturală a scenei. Performanța lentilelor cu iluminare relativă ridicată de 58,0% păstrează luminozitatea acceptabilă pe colțurile imaginii, reducând sarcina algoritmului ISP pentru corectarea marginilor întunecate.

Avantajele de performanță de bază ale tehnologiei optice BOSHI

1. Combinația dintre obiectivul focal fix matur de 6,2 mm și diafragma fixă ​​F2,6 realizează o capacitate optică echilibrată pentru optica de supraveghere de nivel mediu. Funcționează constant în medii luminoase în timpul zilei și în medii interioare slabe, eliberând pe deplin potențialul de imagine al lentilei cu format de 1/2,7 inchi, fără a se baza excesiv pe corecția software-ului ISP.

2. Ca optică compactă în miniatură, cu un cerc de imagine supradimensionat de 7,0 mm, acest obiectiv cu plăci M7 își rezervă toleranța la erori de asamblare. Deviația minoră de poziționare în timpul asamblarii modulelor de masă nu va produce colțuri întunecate, reducând rata defectelor pentru producătorii OEM de camere.

3. Proprietatea lentilei încorporate cu unghiul principal de rază scăzută funcționează împreună cu valorile lentilelor cu iluminare relativă ridicată. Luminozitatea de la centru la colț și consistența culorii sunt bine menținute; rezolvă în mod eficient umbrirea colțurilor și punctele dureroase de deriva de culoare care deranjează numeroasele componente concurente ale camerei mini ip.

4. Dimensiunea mecanică optimizată pentru fluxul de lucru automatizat de producție în masă. Tehnologia optică BOSHI implementează inspecția prin eșantionare a indicilor optici și a dimensiunii mecanice pentru fiecare lot de lentile ale plăcii de securitate OEM. Performanța constantă a produsului este garantată pentru proiectele de supraveghere OEM și ODM de volum mare.

5. Distorsiunea echilibrată a televizorului și iluminarea marginilor reduc necesitatea unui algoritm de corectare a imaginii. Camerele integrate cu acest obiectiv pot scoate înregistrări naturale de supraveghere, economisind resurse de calcul cu cip pentru alte funcții.

Scenarii de aplicație țintă

1. Echipament comercial de supraveghere interioară: camere antifurt de vânzare cu amănuntul, module de monitorizare pentru birou, camere IP compacte pentru hol și coridor. Această lentilă de placă de securitate OEM, construită ca optică de supraveghere de gamă medie, se potrivește perfect cu lentilele în format de 1/2,7 inchi. Ca componentă calificată pentru mini cameră ip, oferă detalii clare asupra obiectului și corpului uman pentru zone publice de dimensiuni medii.

2. Dispozitive inteligente de securitate pentru casă: camere de monitorizare Wi-Fi pentru uz casnic, module de camere auxiliare pentru intrarea clădirii. Datorită structurii optice miniaturale compacte și caracteristicii lentilei cu unghi de rază scăzută, obiectivul M7 se potrivește hardware-ului camerei de acasă cu spațiu limitat.

3. Mini sisteme de viziune încorporate: camere auxiliare pentru controlul accesului, module de colectare a imaginilor de dimensiuni mici care adoptă interfața M7. Lentila cu focală fixă ​​de 6,2 mm oferă o mărire adecvată pentru observarea obiectelor la distanțe scurte și medii.

4. Proiecte de camere de supraveghere OEM de mare volum: camere de securitate analogice și IP produse în serie. Tehnologia optică BOSHI oferă o soluție optică rentabilă, acest obiectiv cu deschidere fixă ​​F2.6 poate fi integrat în hardware-ul finit al camerei pentru mărcile globale de produse de securitate.
