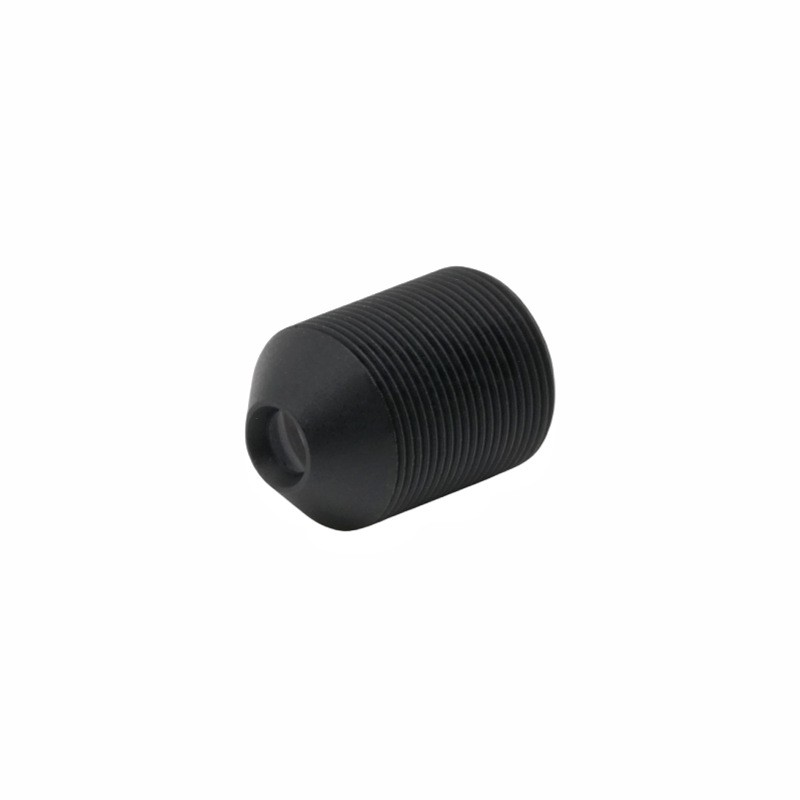

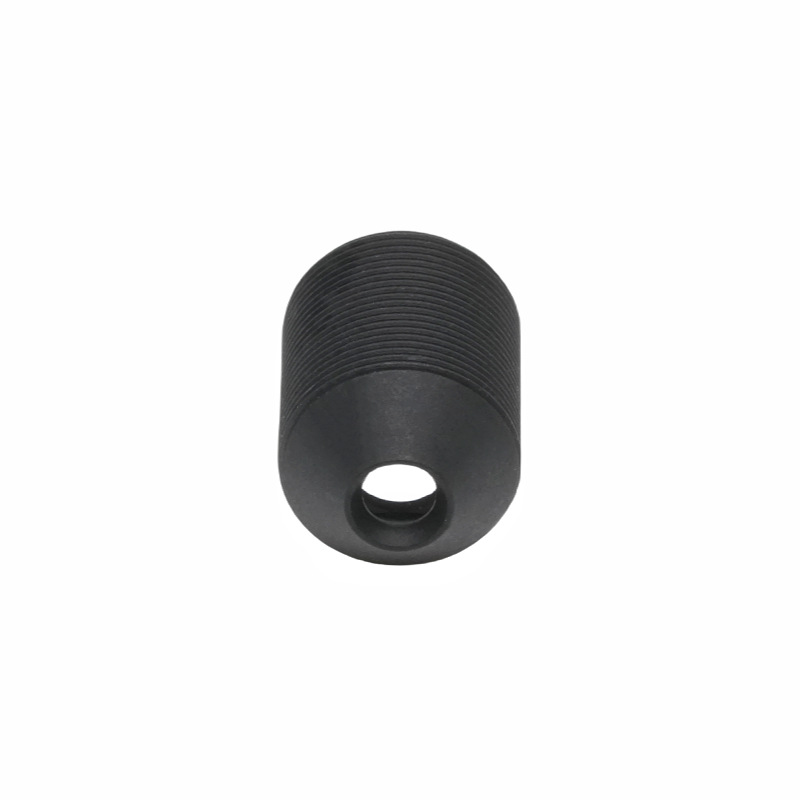

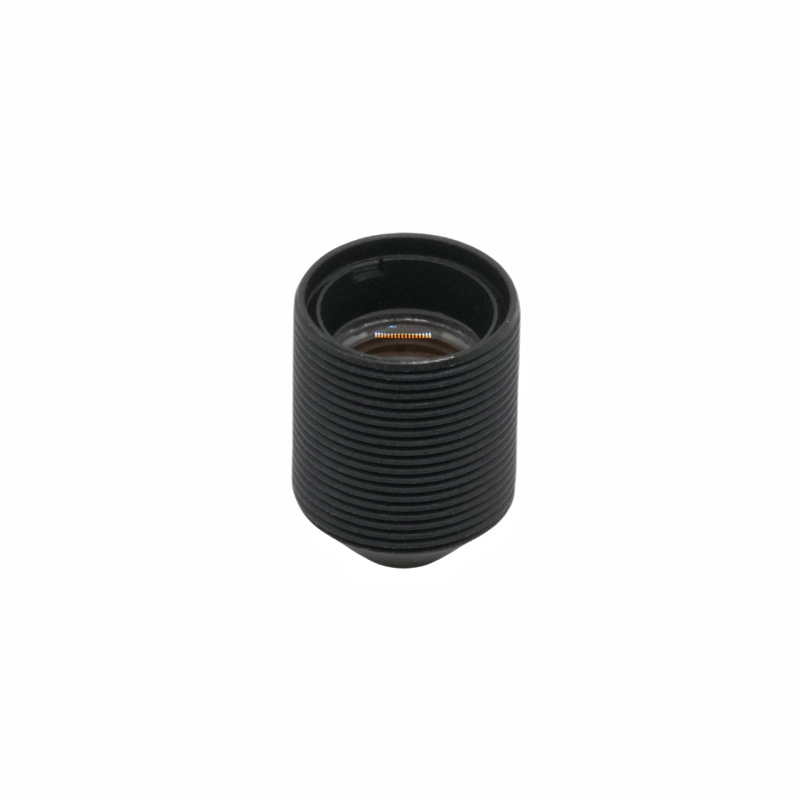

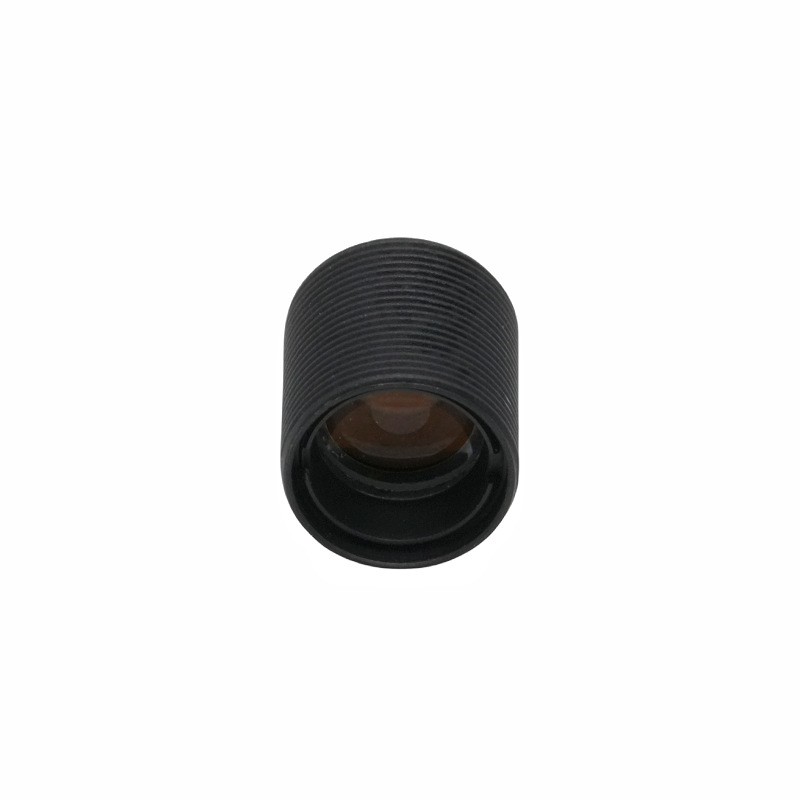

Lentila conică conică de 6,2 mm

Scurtă descriere a produsului

ShangHai SILK Optical Technology CO., LTD oferă obiectivul M7, o lentilă optică compactă proiectată pentru integrarea lentilelor camerei de format mic cu senzori de imagine de 1/2,7". Această lentilă focală fixă de 6,2 mm adoptă un design de ansamblu de lentile cu 4 grupuri, oferind performanțe de imagine echilibrate pentru hardware-ul camerei în miniatura. Câmp vizual diagonal de 74° pentru a capta o acoperire suficientă a scenei. Fiind un obiectiv CRA scăzut, cu unghi de rază principală sub 15°, se potrivește perfect cu senzorii CMOS obișnuiți și reduce riscul de vignetare, împreună cu o iluminare relativă ridicată de 58,0% pentru a menține luminozitatea uniformă pe întregul cadru. Carcasă pentru dispozitive cu spațiu limitat. Produsă de ShangHai SILK Optical Technology CO., LTD, această lentilă optică compactă este supusă unor teste optice stricte pentru a garanta rezultate consistente pentru dispozitivele de viziune încorporate produse în serie.

Descriere detaliată a produsului

1. Analiza parametrilor

- Performanță focală: Acest obiectiv cu focală fixă ​​de 6,2 mm oferă o distanță focală efectivă de 6,2 ± 5% mm, cu deschidere F/NO de 2,6 ± 5%, echilibrând absorbția de lumină și adâncimea câmpului pentru scenariile zilnice de imagini interioare și exterioare.

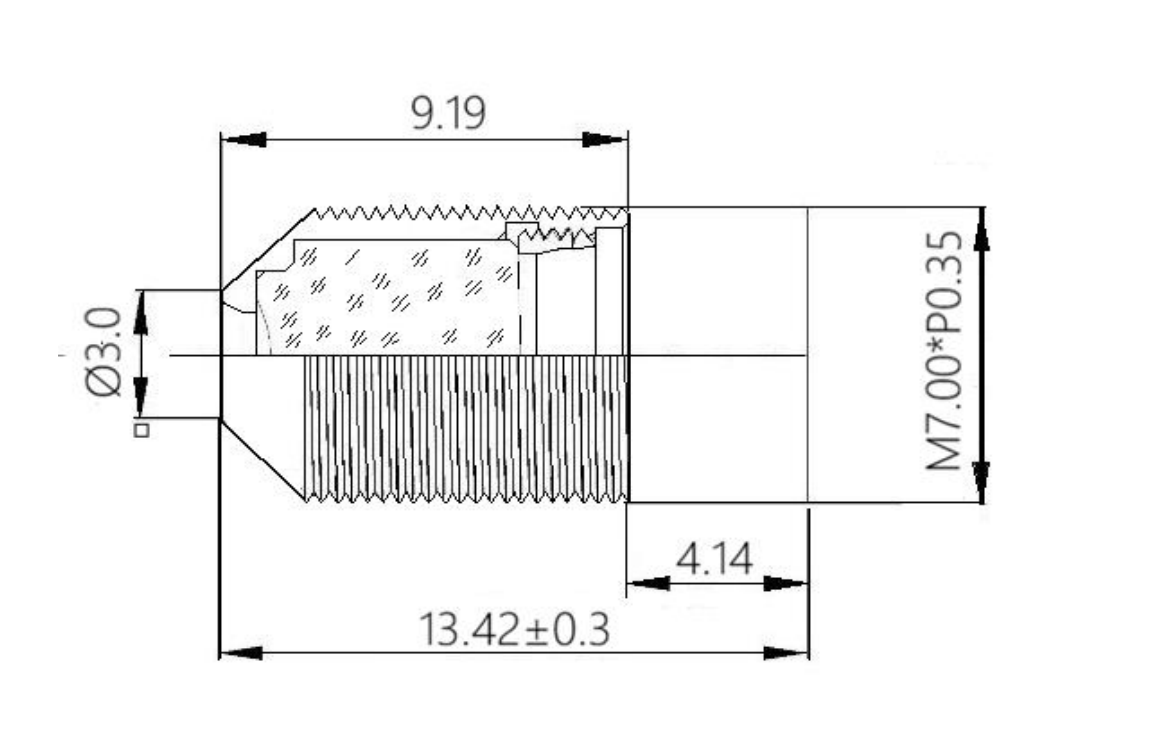

- Dimensiunea mecanică: TTL total ajunge la 13,42±0,3mm, BFL este de 6,5±0,2mm; Montura M7 asigură o asamblare ușoară pentru modulele de cameră de dimensiuni mici.

- Structura optică: ansamblul de lentile cu 4 grupuri realizează un aspect optic compact, cerc maxim de imagine Ø7,0 mm, se potrivește perfect cu dimensiunea țintei senzorului de 1/2,7".

- Câmp de vedere: obiectivul miniatural cu unghi larg oferă un câmp vizual de 74° în diagonală, 62° pe orizontală, 33,5° pe verticală. Distorsiunea televizorului este de -12,00%, potrivită pentru monitorizarea generală fără cerințe de distorsiune ultra-scăzută.

- Indici optici: 58,0% iluminare relativa; ca obiectiv CRA scăzut, CRA<15°, ceea ce reduce foarte mult problema colțului întunecat pentru senzorii CMOS.

ShangHai SILK Optical Technology CO., LTD controlează strict toleranța pentru fiecare parametru cheie pentru a păstra consistența lotului a acestui obiectiv M7.

2. Avantaje de performanță

- Factor de formă compact: Ca obiectiv optic compact, lungimea totală ultra-scurtă se adaptează structurilor modulelor camerei foarte miniaturizate, economisind spațiul intern al dispozitivului.

- Compatibilitate senzor: Optimizat pentru soluția de lentile ale camerei de format mic de 1/2,7"; caracteristica scăzută a obiectivului CRA evită scăderea sensibilității senzorului la marginile imaginii.

- Luminozitate uniformă a ecranului: Iluminarea relativă ridicată menține luminozitatea utilizabilă pe întregul cadru, reducând volumul de lucru de post-procesare pentru sistemele de viziune încorporate.

- Acoperire practică cu unghi larg: Acest obiectiv miniatural cu unghi larg oferă un câmp vizual decent pentru a surprinde mai multe informații despre scenă cu o cantitate limitată de cameră.

- Asamblare fiabilă: montura M7 standard aduce o poziționare mecanică stabilă; ShangHai SILK Optical Technology CO., LTD finalizează inspecția optică completă înainte de livrare pentru această lentilă optică de supraveghere.

3. Câmpuri de aplicare

- Camere de supraveghere în miniatură: Această lentilă optică de supraveghere se potrivește cu camere de securitate mici, module compacte de camere IP pentru monitorizarea interioară.

- Echipament de viziune încorporat: obiectivul optic compact funcționează pentru camerele auxiliare industriale de dimensiuni mici, construite în interiorul dispozitivelor inteligente de uz casnic.

- Terminale vizuale IoT: obiectivul focal fix de 6,2 mm se integrează în camerele inteligente ale ușilor, dispozitive de control vizual al accesului adoptând senzori de 1/2,7".

- Imagini în miniatură pentru consumatori: acest obiectiv de cameră de format mic se aplică hardware-ului compact de colectare vizuală care necesită vizualizare cu unghi larg moderat.

- Module optice miniaturale personalizate: Structura ansamblului de lentile cu 4 grupuri acceptă potrivirea secundară personalizată pentru proiecte speciale de viziune în miniatură de la ShangHai SILK Optical Technology CO., LTD.
