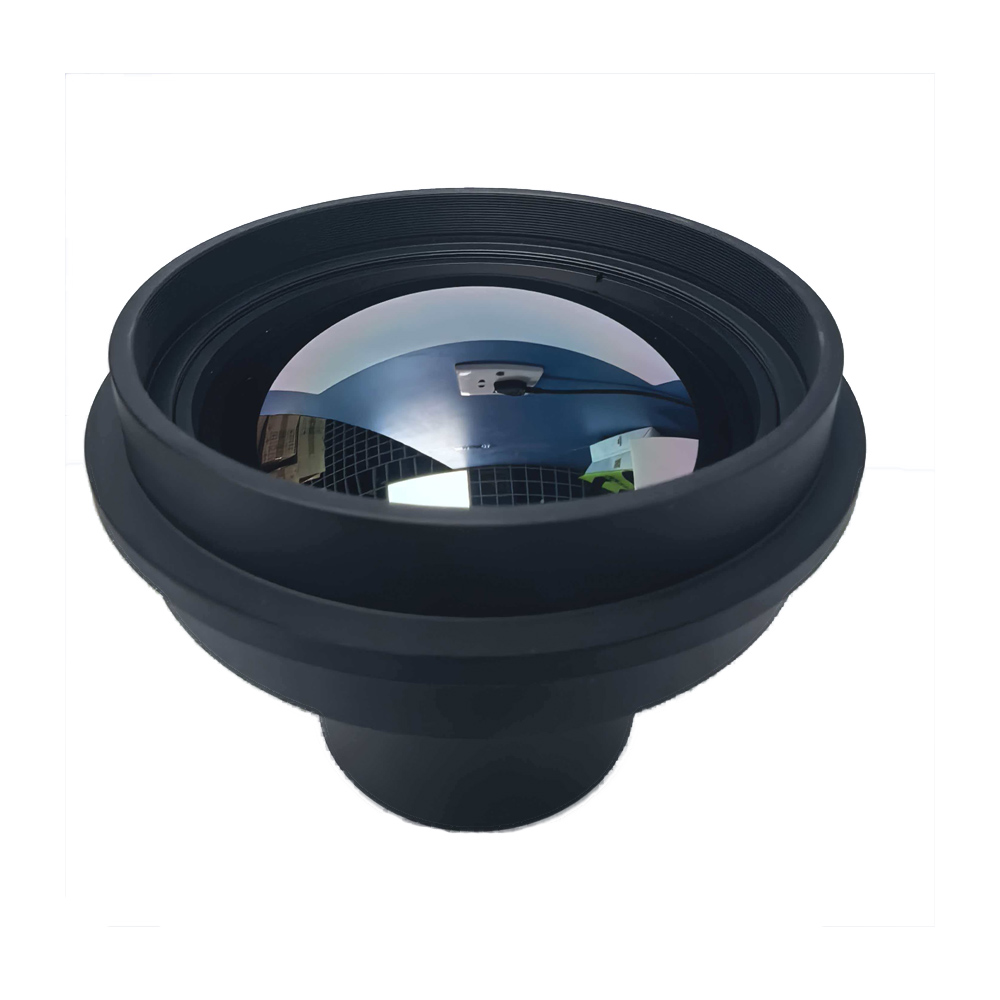

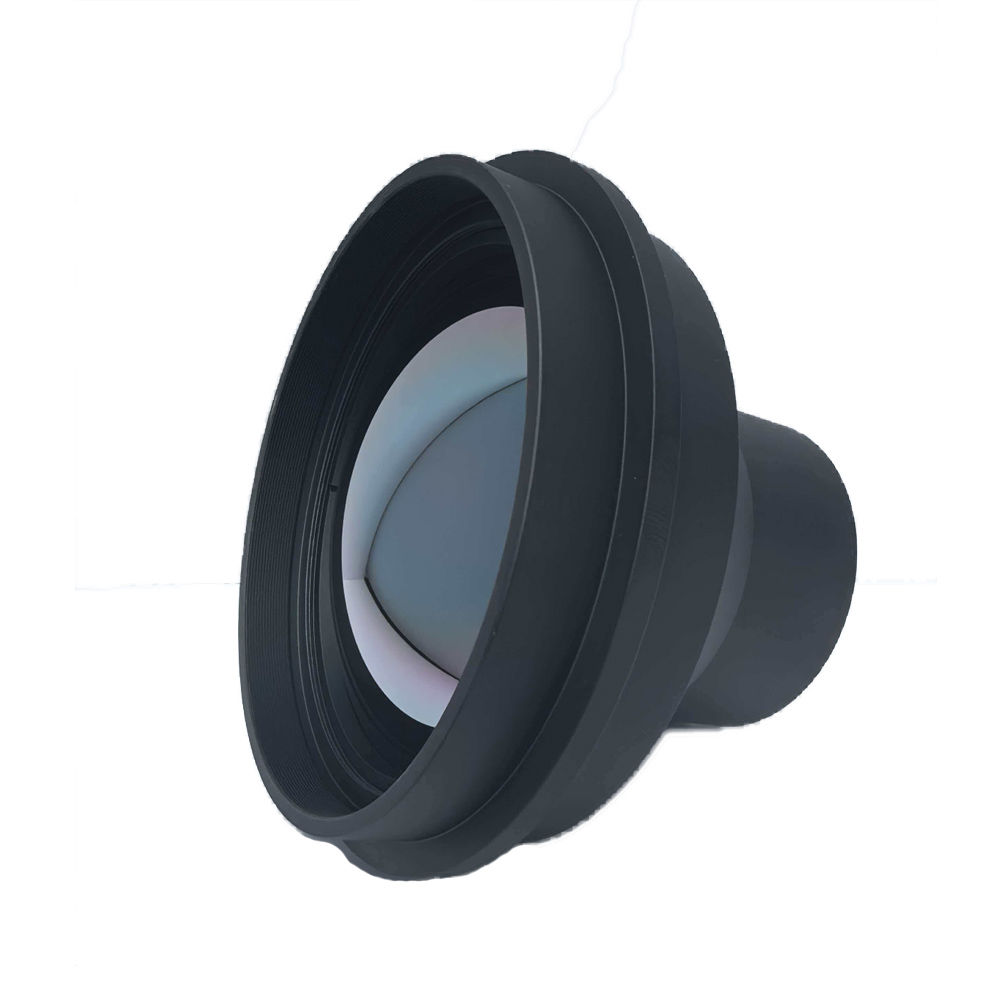

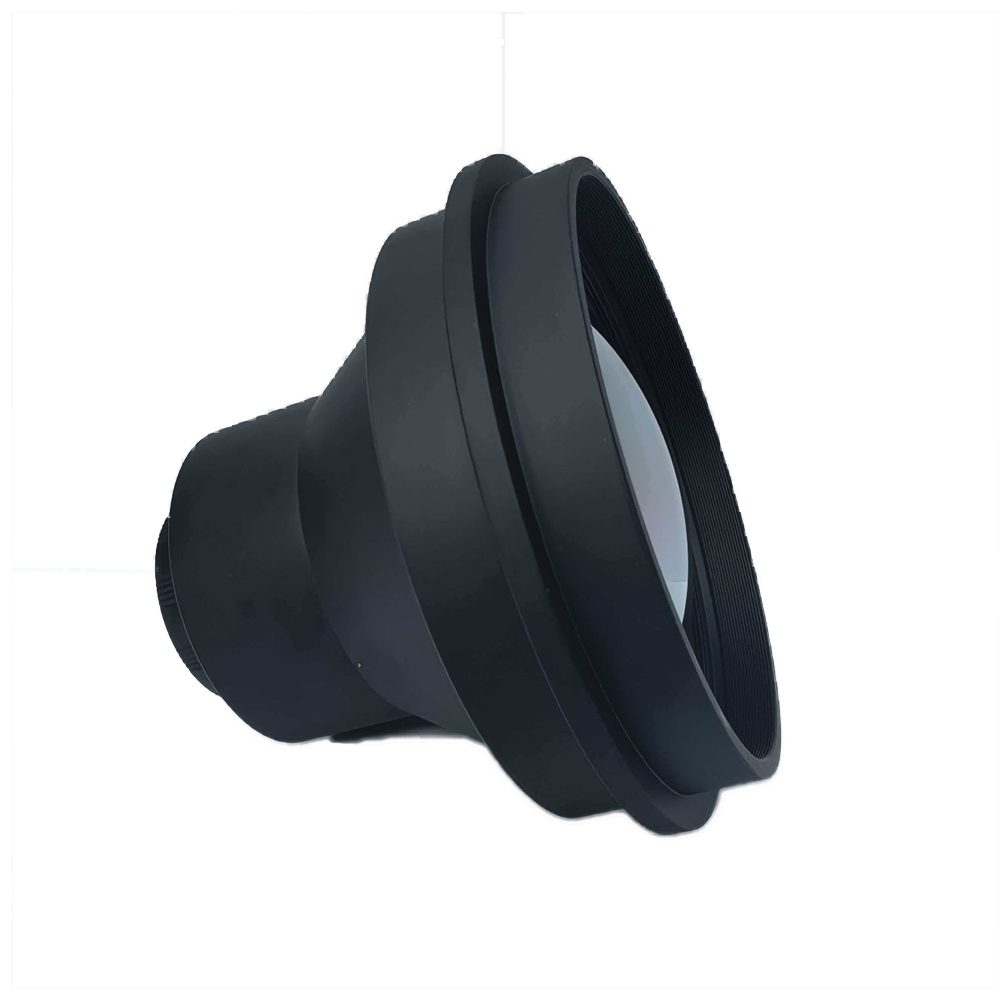

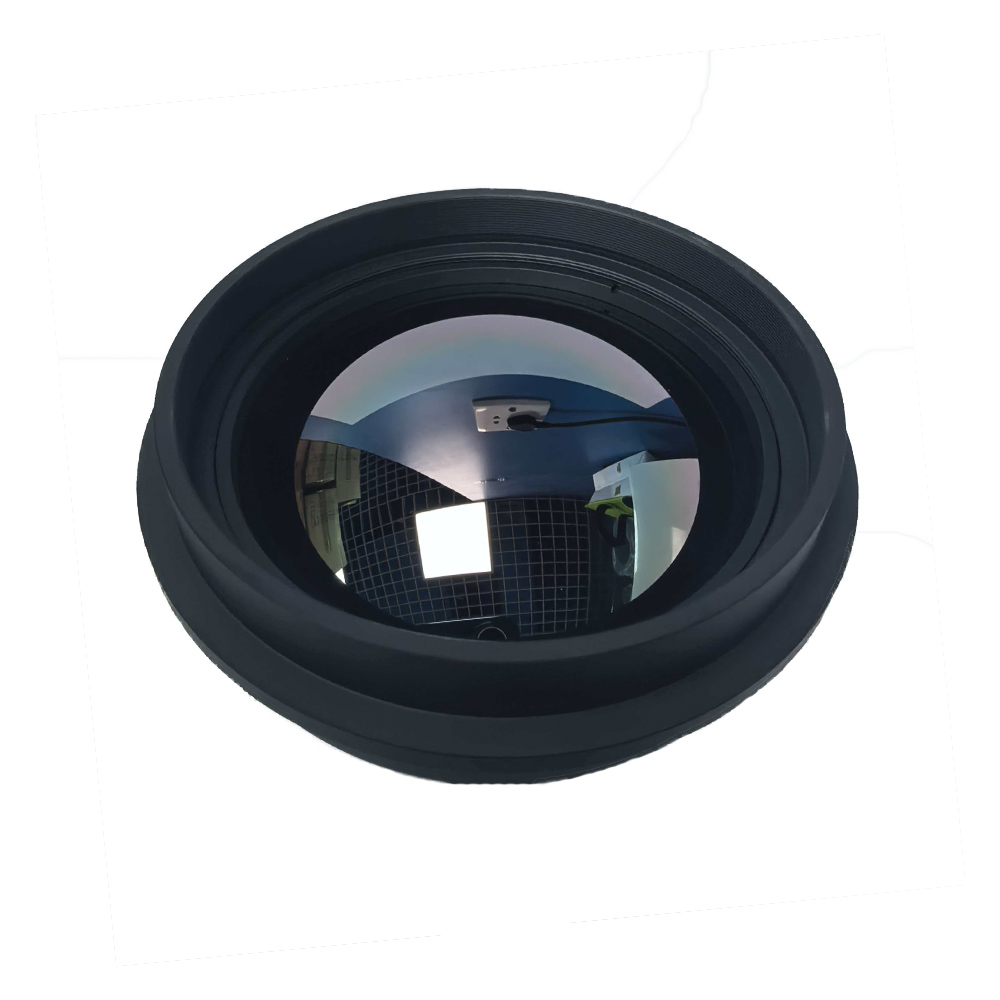

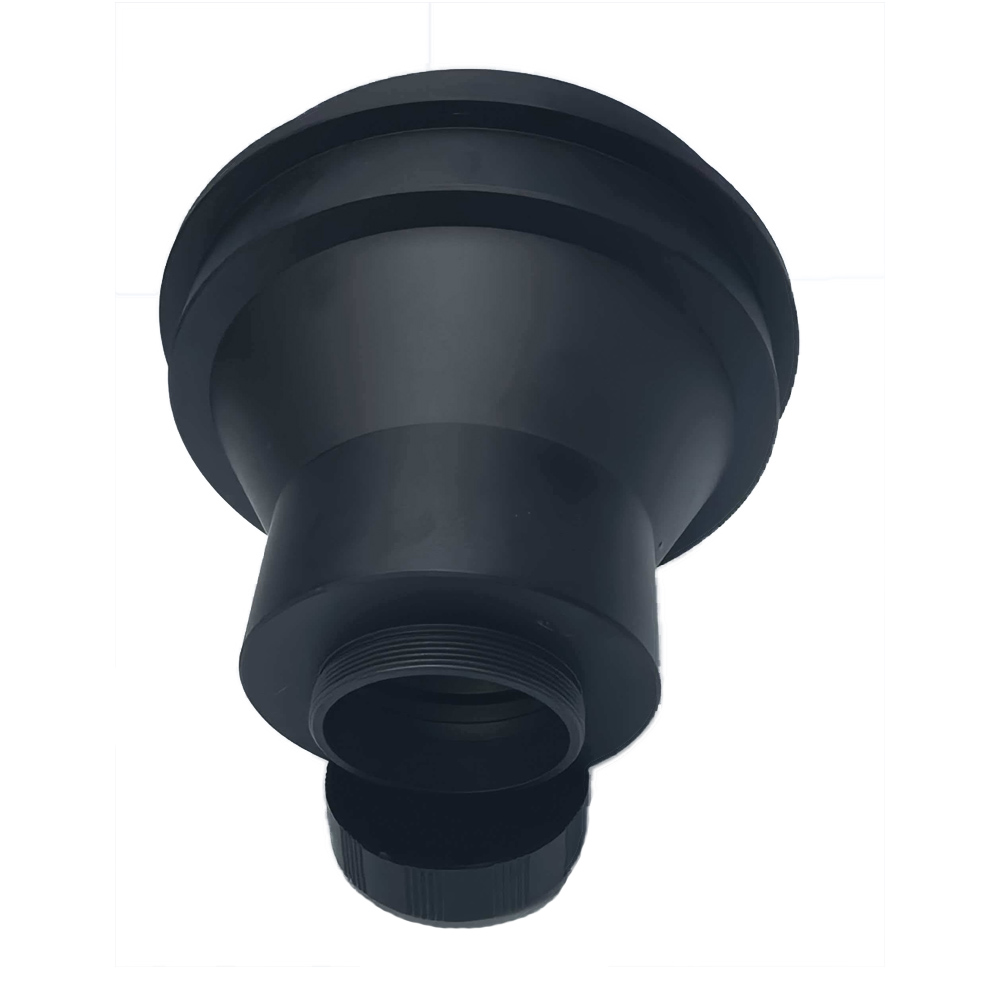

Lentila pentru imagini termice de 75 mm

Scurtă descriere a produsului

Acest obiectiv de înaltă performanță pentru imagini termice de 75 mm este dezvoltat și fabricat deShanghai SILK Optical Technology CO., LTD,optimizat pentru detectoare cu infraroșu de 640 × 512, 17 μm pentru a oferi imagini clare în infraroșu cu unde lungi. Având un design cu deschidere mare F1.0, această lentilă atermică F1.0 realizează o atermalizare optică fiabilă fără părți suplimentare de focalizare electrică, menținând o calitate stabilă a imaginii în mediul de lucru extrem de -40℃ ~ +80℃.

Cu acoperire cu optica expusă HD, transmisie ridicată de până la 88% și iluminare relativă de peste 96%, această lentilă cu infraroșu restabilește luminozitatea uniformă pe întregul câmp vizual, în timp ce o distorsiune scăzută de 0,85% minimizează deviația geometrică a imaginii. Suportul mecanic M34×0,75 asigură o asamblare rapidă și stabilă, iar gradul de impermeabilitate al elementului frontal IP67 oferă o capacitate solidă de rezistență la praf și umiditate. Cântărește doar aproximativ 475 g, lentila de termoviziune cu structura compactă se potrivește integrării în diferite dispozitive de observare în infraroșu. ShangHai SILK Optical Technology CO., LTD controlează cu strictețe fiecare procedură de producție, făcând din această lentilă cu infraroșu un nucleu optic de încredere pentru sarcinile de observare și monitorizare termică în aer liber.

Descrierea detaliată a produsului

Analiza parametrilor

Distanța focală și diafragma:Distanță focală de 75 mm asociată cu deschidere mare F1.0. O deschidere mai mare adună mai multă radiație infraroșu, îmbunătățind considerabil raportul semnal-zgomot pentru captarea în infraroșu în condiții slabe.

Compatibilitate detector:Se potrivește perfect cu detectorul infraroșu nerăcit de 640 × 512,17 μm, oferind un câmp vizual de 8,3° (H) × 6,6° (V) pentru observarea la distanță medie-lungă.

Structura optică:Adoptă designul de atermalizare optică, elimină defocalizarea termică cauzată de variațiile mari de temperatură, nu este necesar un mecanism de focalizare cu motor.

Acoperire optică și opto-index:Acoperirea optică HD expusă aduce o transmisie de 88%; iluminarea relativă>96% asigură o luminozitate uniformă a imaginii; distorsiune controlată la doar 0,85% pentru imagini fidele scenei.

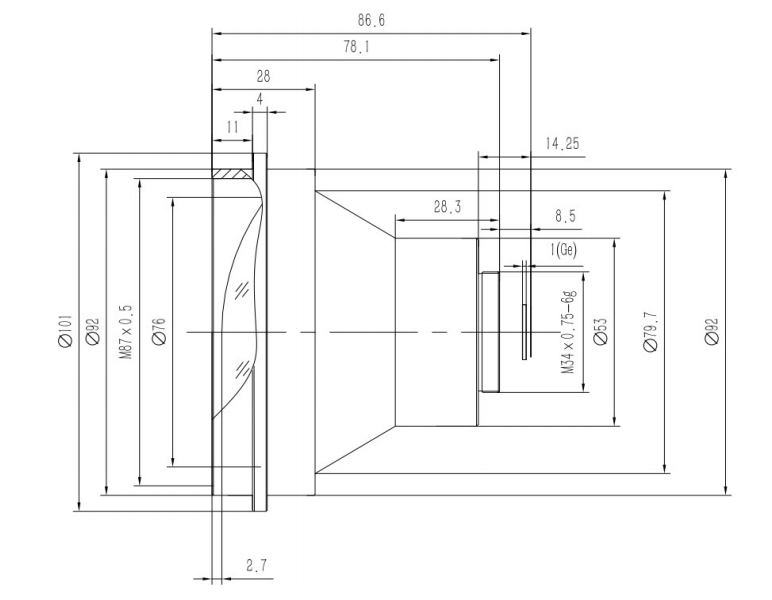

Mecanic și de mediu:Suport standard M34×0,75 pentru instalare ușoară; Grad de protecție IP67 la intrarea elementului frontal; temperatura de funcționare -40℃~+80℃; greutate netă ~475 g pentru integrarea ușoară a sistemului.

Avantaje de performanță

Imagistica atermică stabilă:Această lentilă de termoviziune aplică tehnologia de atermalizare optică pasivă de la ShangHai SILK Optical Technology CO., LTD. Menține focalizarea clară de la -40℃ la +80℃, evită riscul de defecțiune a focalizării electronice, scade consumul de energie al întregului sistem și rata defecțiunilor mecanice.

Performanță optică superioară:Acoperirea cu transmisie ridicată a acestui obiectiv cu infraroșu garantează o intrare suficientă de energie în infraroșu. Iluminarea relativă de peste 96% previne colțurile întunecate; distorsiunea ultra-scăzută de 0,85% evită deformarea formei țintei pentru măsurarea și recunoașterea precisă a țintei.

Adaptabilitate robustă la mediu:Elementul frontal IP67, rezistent la apă, protejează miezul lentilei de praf, ploaie și stropire. Structura solidă a acestei lentile atermice F1.0 se adaptează la climatul exterior dur.

Integrare convenabilă a sistemului:Interfața standardizată M34×0.75 acceptă montarea mecanică rapidă. Designul ușor de 475 g reduce sarcina utilă pentru echipamentele cu infraroșu montate pe vehicul, aeropurtate și portabile.

Calitate de fabricație de încredere:ShangHai SILK Optical Technology CO., LTD finalizează designul optic, asamblarea lentilelor și calibrarea performanței interne, fiecare lentilă de detector de 17 μm trece printr-un ciclu strict de temperatură și o inspecție optică înainte de livrare.

Câmpuri de aplicare

Securitatea frontierei și perimetrului:Acest obiectiv pentru imagini termice se potrivește cu camerele de supraveghere termică fixe pentru alertă perimetrul cu rază lungă de acțiune, detectând intrușii zi și noapte în întuneric total.

Observație termică transportată de vehicule:Lentila atermică F1.0 servește pentru sistemele de monitorizare în infraroșu la bord, efectuând detectarea pericolelor rutiere în condiții de vreme rea, cum ar fi ceața și noaptea.

Sarcina utilă a sistemului fără pilot:Ca componentă optică de bază pentru podul infraroșu UAV, această lentilă infraroșu de înaltă performanță acceptă patrularea la distanță medie, avertizarea timpurie a incendiilor forestiere și monitorizarea faunei sălbatice.

Inspecție industrială a temperaturii:Se potrivește cu detector cu infraroșu de 640×512 pentru monitorizarea temperaturii echipamentelor electrice, monitorizarea stării cuptorului în scenarii de industrie grea.

Dispozitive portabile de observare termică:Această lentilă detector de 17 μm este integrată în monocluri termici portabili pentru căutare și salvare, operațiuni pe teren în aer liber pe vreme complicată.
