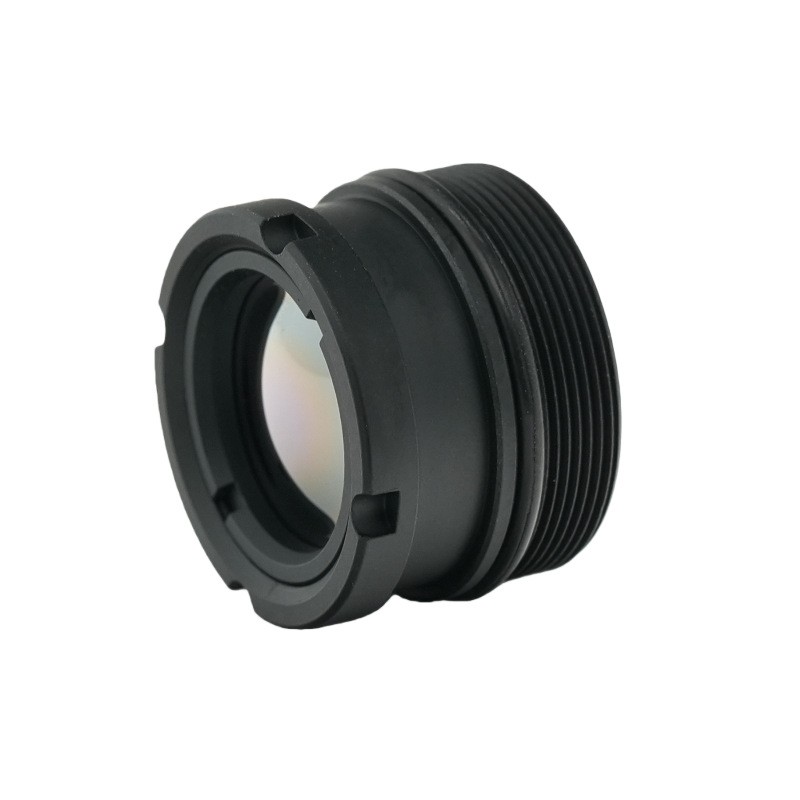

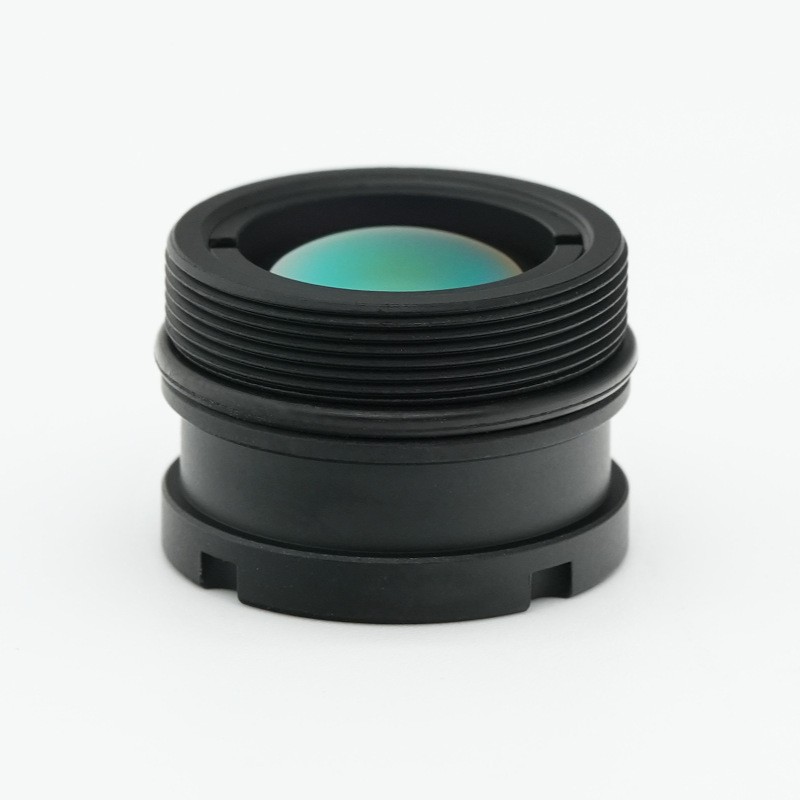

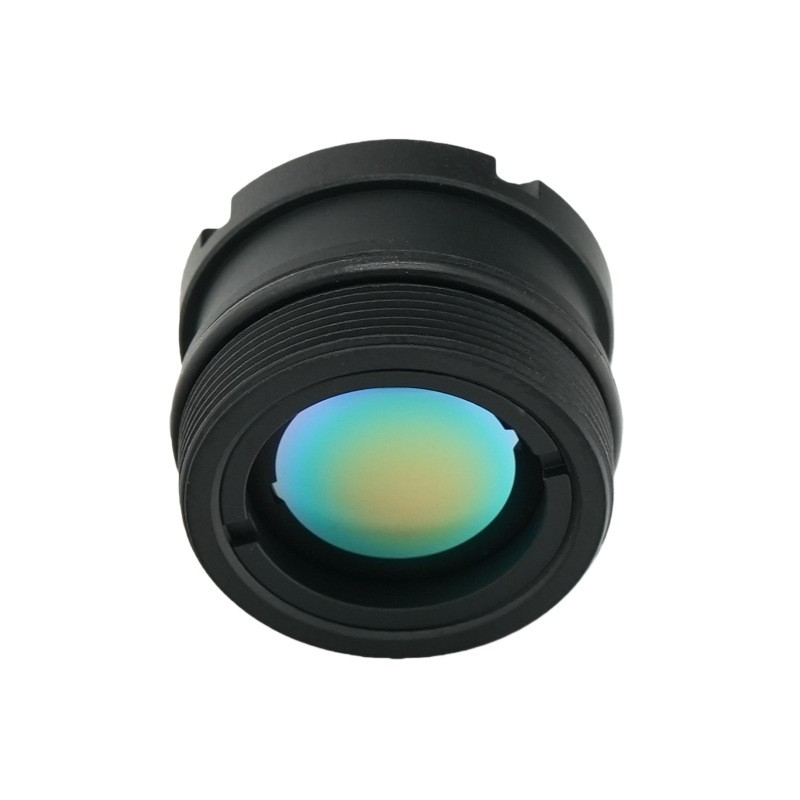

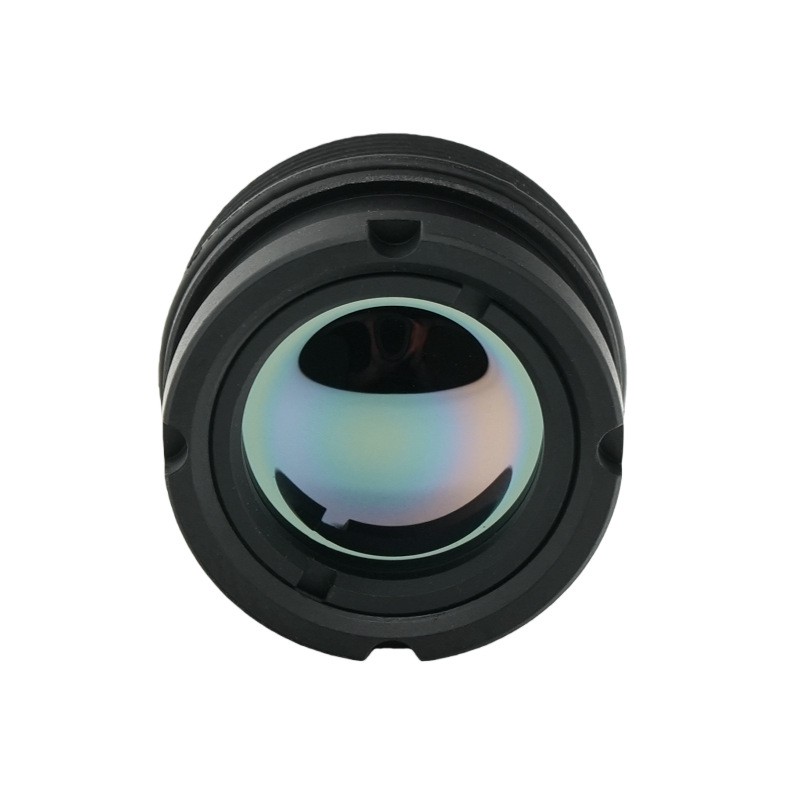

Lentila pentru imagini termice cu lungime focală de 9,1 mm

Brief de produs

Fabricat de BOSHI Optical Technology, acest obiectiv premium cu infraroșu cu undă lungă oferă performanțe de imagine remarcabile ca soluție de lentilă termică nerăcită de ultimă generație. Acestlentila de termoviziunedispune de o lungime focală de 9,1 mm împreună cu o diafragmă F1.0 foarte mare și se potrivește bine cu un detector de 640×512 cu pas de pixeli de 12 μm. Echipat cu acoperire HD și protecție IP67 pentru elementul optic frontal, atinge o transmisie ridicată pe banda de undă de lucru de 8-12 μm. Montura compactă M17×0,5 acceptă o gamă de focalizare de la 3 metri până la infinit. Menține o ieșire optică stabilă în intervalul de temperatură de la -40℃ la +80℃ și oferă o iluminare relativă ridicată alături de distorsiunea controlată. Se potrivește implementării pe teren pe orice vreme și servește drept nucleu optic ideal pentru dispozitivele compacte cu camere termice portabile care acoperă monitorizarea industrială, precum și scenariile de inspecție de securitate.

Descriere detaliată a produsului

Parametru

1.Parametrii de performanță optică. Acest obiectiv cu infraroșu cu undă lungă adoptă distanță focală de 9,1 mm și număr F F1,0. Lungimea de undă de lucru se încadrează în banda de undă standard în infraroșu cu undă lungă de 8-12 μm. Câmpul vizual diagonal ajunge la 62,4 grade, câmpul vizual orizontal ajunge la 48,1 grade și câmpul vizual vertical ajunge la 38,5 grade. O astfel de configurație a câmpului vizual conferă acestui obiectiv pentru imagini termice o capacitate puternică de observare pe zonă largă. Designul cu deschidere mare ajută la colectarea suficientă a radiației infraroșii în condiții ambientale complexe.

2.Parametrii de potrivire a detectorului. Tehnologia optică BOSHI optimizează această lentilă termică nerăcită pentru detector de 640×512 cu pas de pixeli de 12μm. Structura optică se potrivește cu modulele de senzori termice compacte de pe piață. Amprenta optică se aliniază cu suprafața țintă a detectorului, astfel încât să ofere joc complet performanței rezoluției detectorului și să evite vignetarea imaginii sau risipa de rezoluție cauzată de nepotrivire.

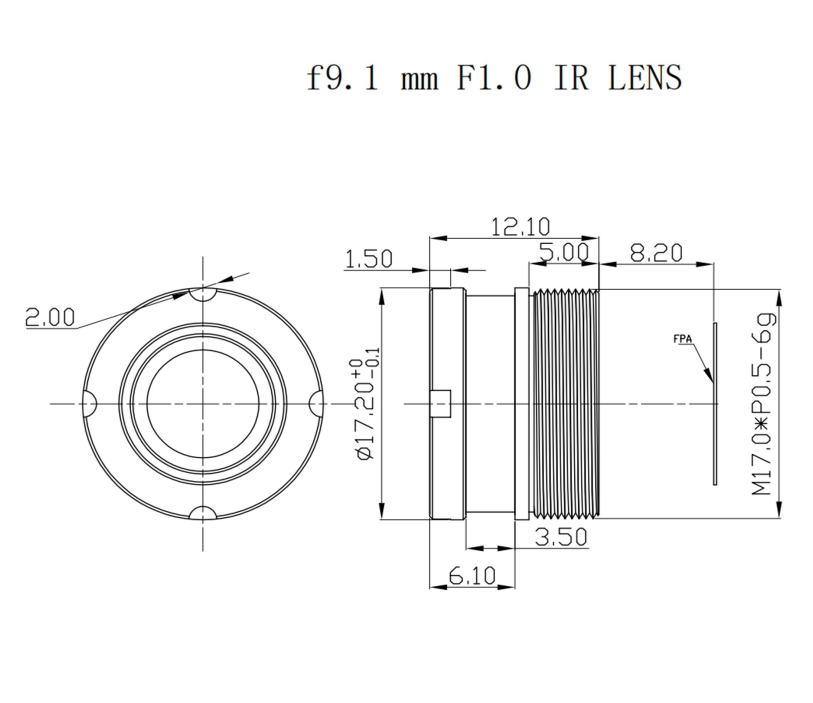

3.Parametri mecanici și de mediu. Produsul aplică suport filetat M17×0,5 pentru a realiza un asamblare mecanică convenabilă. Raza de focalizare acoperă de la 3 metri până la infinit și îndeplinește cerințele de detectare atât pentru ținte de la distanță apropiată, cât și de la distanță îndepărtată. Temperatura de funcționare variază de la -40℃ la +80℃ pentru a adapta diverse condiții climatice extreme. Elementul optic frontal atinge gradul de protecție IP67 pentru a rezista la pătrunderea prafului și a apei din mediul exterior.

4.Metrici de calitate optică. Transmitanța optică a acestuialentila de termoviziuneatinge nu mai puțin de 90 la sută. Iluminarea relativă rămâne peste 84%, iar valoarea distorsiunii se menține sub negativ 10%. Suprafețele optice expuse sunt prelucrate cu acoperire HD. Transmitanța ridicată reduce pierderea semnalului în infraroșu. Iluminarea relativă bună garantează o distribuție uniformă a luminozității pentru imaginea cadru complet. Distorsiunea controlată suprimă deformarea imaginii a câmpului vizual cu unghi larg.

Avantaje de performanță

1.Avantaj cu deschidere F1.0 ultra-mare. Diafragma mare F1.0 a acestui obiectiv cu undă lungă în infraroșu colectează mai multă energie de radiație infraroșie. În medii de lucru cu temperatură scăzută și cu strălucire scăzută, sensibilitatea imaginii este îmbunătățită notabilă, iar distanța de detectare eficientă este promovată în continuare. Tehnologia optică BOSHI realizează simulări optice repetate pentru structura deschiderii, astfel încât să echilibreze capacitatea de absorbție a luminii și performanța de control al aberațiilor.

2. Transmitență ridicată și avantaj de acoperire HD. Acoperirea HD aplicată pe suprafețele expuse aduce o transmisie optică de peste 90% pentru această lentilă termică nerăcită. Stratul de acoperire limitează eficient efectul de reflexie a suprafeței. Contrastul imaginii este îmbunătățit și interferența imaginii fantomă este redusă. Se pierde mai puțină energie în infraroșu în timpul procesului de transmisie, iar semnalul infraroșu valid de intrare în detector este crescut.

3. Avantaj excelent de iluminare a marginilor. Iluminarea relativă mai mare de 84 la sută face performanța luminozității chiar și pe întregul cadru al imaginii. Multe produse cu lentile pentru imagini termice cu unghi larg suferă un fenomen evident de colț întunecat la marginile cadrului. Această lentilă de termoviziune depășește un astfel de defect prin optimizarea aspectului optic și garantează detalii clare pentru zona marginală de observare.

4. Avantaj structural impermeabil IP67 front-end. Elementul optic frontal atinge standardul de protecție IP67. Praful și stropii de apă nu pot afecta componentele optice interioare. Utilizatorii pot utiliza acest obiectiv pentru utilizare în aer liber pe orice vreme, fără a configura carcase de protecție suplimentare. Designul structural reduce costurile de integrare a sistemului pentru echipamentele pentru camere termice terminale.

5.Avantaj de adaptabilitate la temperatură largă. Acest obiectiv cu infraroșu cu undă lungă menține o performanță stabilă a imaginii de la -40℃ la +80℃. Produsul introduce un mecanism eficient de suprimare a defocalizării termice. Când temperatura ambientală se schimbă drastic, gradul de defocalizare termică rămâne la un nivel scăzut. Operarea frecventă de refocalizare manuală nu mai este necesară pentru dispozitivele echipate cu această lentilă termică nerăcită.

6. Avantajul interfeței cu montură compactă M17×0.5. Suportul filetat M17×0.5 deține un spațiu mic de ocupare a montajului. Oferă o mare comoditate pentru munca de integrare a camerelor termice miniaturale, echipamentelor de încărcare utilă a dronei și dispozitivelor termice portabile. Volumul și greutatea produsului terminal pot fi bine controlate în timp ce performanța optică este rezervată.

Câmp de aplicare

1. Scenarii de securitate și supraveghere perimetrală. Această lentilă de termoviziune se potrivește lucrărilor de apărare a granițelor în aer liber, monitorizării perimetrului fabricii și sarcinilor nesupravegheate de avertizare timpurie a șantierului. Poate detecta ținte intruse în condiții de întuneric complet.BOSHI OpticalTehnologia acumulează experiență bogată în proiecte pentru dezvoltarea lentilelor orientate spre securitate. Acest obiectiv cu infraroșu cu undă lungă acționează ca componentă optică de bază pentru o mulțime de produse de avertizare timpurie pentru camere termice perimetrale.

2. Scenarii industriale de întreținere predictivă. Echipat cu această lentilă termică nerăcită, echipamentul camerei termice finalizează lucrările de inspecție termică pentru echipamentele electrice, lucrările de monitorizare a temperaturii conductelor și lucrările de diagnosticare a defecțiunilor mecanice de supraîncălzire. Personalul poate identifica în avans riscurile ascunse ale echipamentelor prin intermediul datelor de distribuție a temperaturii capturate de această lentilă de termoviziune, astfel încât să realizeze întreținerea predictivă și să reducă pierderile de oprire neașteptate.

3. Scenarii de încărcare utilă a vehiculelor aeriene fără pilot. Această lentilă cu infraroșu cu undă lungă servește misiunilor de cercetare termică aeriană, prevenire a incendiilor forestiere și misiuni de căutare și salvare. Montura compactă M17×0,5 ajută obiectivul să adapteze spațiul limitat de instalare al încărcăturii utile a dronei. Protecția IP67 permite o funcționare stabilă în mediul de lucru în aer liber. Caracteristica de câmp vizual larg acceptă scanarea zonei solului cu rază mare de acțiune.

4. Scenarii de dispozitive de termoviziune portabil. Această lentilă de termoviziune este aplicabilă camerelor termice portabile de stingere a incendiilor, echipamentelor de salvare în caz de urgență și instrumentelor de detectare a pierderii de energie a clădirilor. Dispozitivele portabile propun cerințe stricte privind volumul și greutatea componentelor. Lentila termică nerăcită cu structura compactă se potrivește cu ideea de proiectare a produsului portabil și oferă rezultate de imagine termică fiabile pentru operatorii de teren.

5. Scenarii de viziune termică montate pe vehicul. Această lentilă cu infraroșu cu undă lungă acceptă funcția de viziune pe timp de noapte pentru autovehicule și imagini auxiliare pentru conducere off-road. Furnizează imagini valide în condiții de conducere în întuneric și ajută șoferii să identifice obstacolele rutiere și potențialele pericole în procesul de conducere pe timp de noapte. Gradul IP67 poate face față condițiilor meteorologice complexe în timpul rulării vehiculului.

6. Observarea faunei sălbatice și scenarii de monitorizare a mediului. Această lentilă de imagistică termică sprijină monitorizarea populației animale, avertizarea timpurie a incendiilor și activitățile de cercetare ecologică în aer liber. Captează semnalul de radiație termică al țintelor faunei sălbatice fără sursă de lumină suplimentară. Lentila funcționează stabil în mediul sălbatic deschis, cu suport de protecție IP67 și adaptabilitate largă la temperatură.
