Cum să alegi obiectivul M12 perfect pentru un senzor de 1/2,7": evitarea capcanelor "Vignetting" și "Soft Edge"

Capcana 1: Efectul „Tunnel Vision” (Vignetare)

Pentru a înțelege vignetarea, imaginați-vă că încercați să introduceți un cuier pătrat mare într-o gaură rotundă mică.

Fiecare obiectiv proiectează o imagine circulară pe senzorul dreptunghiular al camerei. Aceasta se numeșteCercul de imagine. Un senzor de 1/2,7 inchi are o anumită dimensiune fizică a diagonalei (aproximativ 6,6 mm).

• Dacă cercul imaginii lentilei este mai mic decât senzorul:Colțurile senzorului dreptunghiular nu vor primi nicio lumină. Rezultatul? Colțuri negre dure pe filmarea dvs.

• Dacă cercul imaginii lentilei are exact dimensiunea potrivită sau puțin mai mare:Întregul senzor este scăldat în lumină. Obțineți o imagine curată, cadru întreg.

Remedierea:Când cumpărați un obiectiv M12, nu vă puteți uita doar la distanța focală (cum ar fi 4 mm). Trebuie să verificațiDimensiunea senzorului țintăcaietul de sarcini. Dacă puneți o lentilă proiectată pentru un senzor mai mic de 1/3" sau 1/4" pe senzorul dvs. de 1/2,7", veți obține vignetare de fiecare dată. Asigurați-vă întotdeauna că specificațiile obiectivului indică în mod explicit compatibilitatea cu formatele 1/2,7".

Capcana 2: Misterul „Centrul ascuțit, margini neclare”.

Bine, deci ai cumpărat un obiectiv cu cercul de imagine corect. Colțurile întunecate au dispărut. Dar acum aveți o nouă problemă: plăcuța de înmatriculare din centrul cadrului este limpede, dar copacii de la marginea cadrului arată complet nefocalizat.

Acest lucru se întâmplă din două motive principale:

1. O nepotrivire în Chief Ray Angle (CRA)Gândiți-vă la pixelii de pe un senzor modern ca la niște găleți mici și adânci. Dacă lumina cade direct în găleată (în centrul senzorului), este surprinsă perfect. Dar la marginile senzorului, lumina intră în unghi. Dacă acel unghi este prea abrupt, lumina lovește peretele „găleții” și sare departe, provocând margini neclare și schimbări de culoare. O lentilă M12 de înaltă calitate este proiectată pentru a curba acele raze de margine, astfel încât să cadă curat în pixelii senzorului. De exemplu, lentilele de precizie mențin CRA sub 15° pentru a asigura luminozitate și claritate uniforme pe întregul câmp vizual.

2. Structura slabă a lentilei și curbura câmpuluiLentilele ieftine suferă adesea de „curbura câmpului”. Deoarece elementele lentilelor sunt curbate, planul focal pe care îl proiectează este de fapt curbat ca un bol, nu plat ca senzorul dvs. Dacă centrul este focalizat, marginile nu sunt focalizate. Corectarea acestui lucru necesită mai multe elemente ale lentilelor, cu formă precisă.

Soluția: Optică de precizie creată pentru sarcină

Nu trebuie să faceți compromisuri prin tăierea imaginii sau acceptarea colțurilor neclare. La Shanghai Silk Optical Technology Co., Ltd., proiectăm lentilele noastre M12 pentru a se combina perfect cu senzorii moderni.

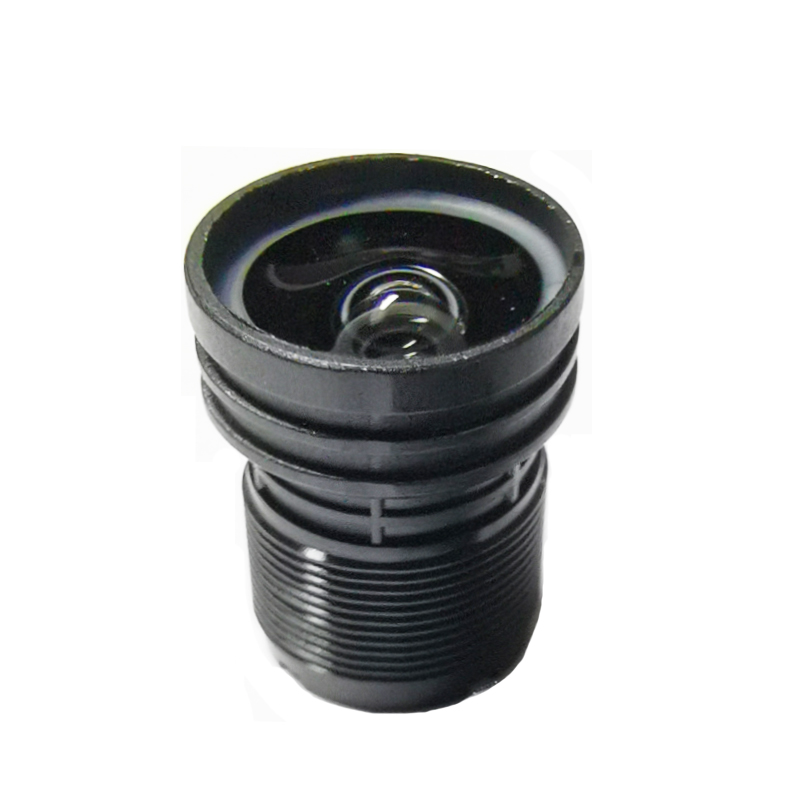

Ia-neObiectiv seria PL100 M12ca exemplu de a face corect:

• Potrivire perfectă pentru 1/2,7":Proiectat cu un cerc de imagine care acoperă perfect senzorii de 1/2,7", eliminând complet colțurile întunecate.

• CRA optimizat (<15°):Lumina lovește marginile senzorului dvs. la unghiul perfect, asigurând luminozitate de la margine la margine.

• 7E Structură din sticlă:Folosind șapte elemente de sticlă specializate, aplatizăm planul focal și corectăm distorsiunea optică (menținând distorsiunea TV la un remarcabil -12%). Aceasta înseamnă că colțurile sunt la fel de clare și de înaltă rezoluție (2MP-5MP) ca și centrul mort.

Partea de josLinia

Senzorul dvs. de 1/2,7" este la fel de bun ca lumina care îl lovește. Nu vă blocați dispozitivele electronice scumpe cu o bucată de sticlă nepotrivită. Prin verificarea cercului imaginii și acordând atenție corecțiilor optice de la margine la margine, puteți garanta o imagine clară, clară și profesională pentru clienții dvs.

(Căutați potrivirea M12 perfectă pentru proiectul dvs. de cameră?Contactați astăzi echipa noastră tehnică pentru a solicita mostre și specificații detaliate.)
