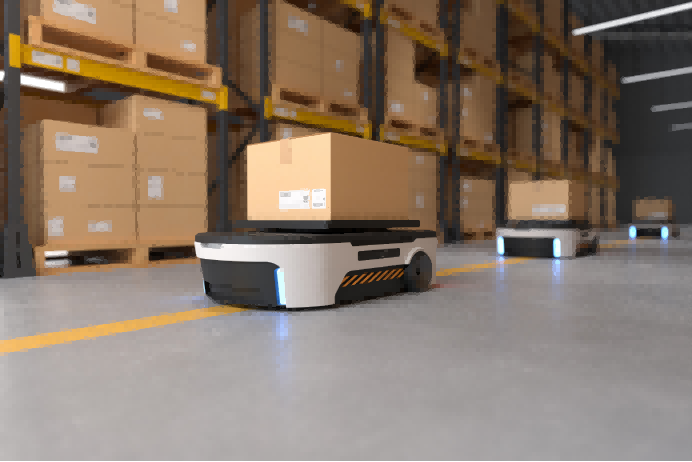

Boom-ul roboților de vedere (AGV/AMR): de ce lentilele standard eșuează și ce înseamnă cu adevărat „optica personalizată” Introducere articol

1. Problema cutremurului: anti-vibrații și integritate structurală

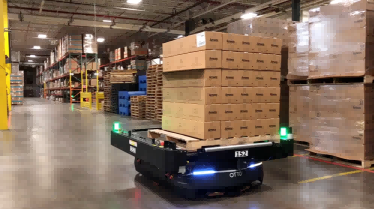

O cameră de securitate stă liniștită pe tavan timp de cinci ani. Un AMR, pe de altă parte, trăiește o viață de traume constante. Conduce peste rosturile de dilatare din beton, se oprește brusc, se rotește la 360 de grade și transportă sarcini utile vibrante.

Dacă puneți un obiectiv standard M12 de consum pe un robot, micro-vibrațiile vor deșuruba literalmente lentila în timp sau vor muta elementele interne. Dintr-o dată, robotul tău este miop.

Cerința personalizată:Lentilele robotice necesită structuri mecanice extrem de personalizate. Nu este vorba doar despre sticla optică; este vorba de hardware. Producătorii trebuie să utilizeze modele specializate de blocare a filetului, butoaie de aluminiu de calitate aviatică în loc de materiale plastice ieftine și tehnici de precizie de distribuire a lipiciului în timpul asamblarii pentru a bloca permanent planul focal pe loc. Lentila trebuie să supraviețuiască mii de ore de vibrații de înaltă frecvență fără un singur micrometru de deplasare focală.

2. Problema geometriei: Distorsiunea TV ultra-scazuta

Când un om privește printr-o lentilă ochi de pește, creierul nostru știe că tocul curbat al ușii este de fapt drept. Un algoritm de viziune artificială nu are acest lux.

Dacă un robot folosește o lentilă cu o distorsiune tipică în baril (unde marginile imaginii se înclină spre exterior), algoritmul său V-SLAM calculează că culoarul drept al depozitului este de fapt curbat. Robotul va încerca continuu să-și corecteze traseul, ducând la zig-zag ineficient sau, mai rău, la ciocniri.

Cerința personalizată:În timp ce o cameră de securitate poate tolera distorsiunile TV cu -15% sau -20%, lentilele AGV și AMR necesită adesea o distorsiune ultra-scăzută - uneori împingând spre < 1% pentru cartografierea de înaltă precizie. Realizarea acestui lucru necesită modele optice complexe, cu mai multe elemente (folosind adesea elemente asferice din sticlă turnate cu precizie) pentru a aplatiza optic imaginea înainte ca software-ul să fie nevoit să o atingă.

3. Dilema „punctului mort”: FOV vs. Rezoluția marginilor

Un AMR trebuie să vadă codul QR de pe podea direct în fața lui, în timp ce urmărește simultan un om care iese în calea din stânga. Acest lucru necesită un câmp vizual (FOV) foarte specific, adesea ultra-larg.

Cu toate acestea, în lentilele standard cu unghi larg, centrul imaginii este ascuțit, dar marginile devin o mizerie neclară, pătată (datorită Chief Ray Angle mare și aberațiilor optice). Dacă un obstacol se află în acea margine neclară, AI-ul robotului ar putea confunda un picior uman cu o umbră.

Cerința personalizată:Consistența optică de la margine la margine este obligatorie. Lentilele robotizate personalizate sunt proiectate pentru a se asigura că MTF (Funcția de transfer de modulare – o măsură a clarității) rămâne incredibil de ridicată chiar și la colțurile extreme ale cercului imaginii. Fiecare pixel contează atunci când algoritmii de siguranță calculează distanța și adâncimea.

4. Limitele de sarcină utilă și putere: factorul de greutate

Durata de viață a bateriei este elementul vital al unui AMR. Cu cât robotul este mai greu, cu atât bateria se consumă mai repede. În plus, motoarele care controlează cardanul robotului sau matricea de camere stereo sunt foarte sensibile la greutate. O lentilă industrială masivă, grea, din sticlă, poate perturba centrul de greutate și poate solicita motoare.

Cerința personalizată:Aici strălucesc structurile hibride avansate. Inginerilor optici li se cere din ce în ce mai mult să personalizeze1G3P (1 sticlă, 3 plastic) sau 2G2Plentile hibride. Prin combinarea strategică a elementelor de sticlă stabile la temperatură cu polimeri din plastic ultra-ușori și de înaltă precizie, producătorii pot oferi claritatea optică strictă necesară pentru vederea artificială, în timp ce elimină grame cruciale din sarcina utilă a robotului.

Concluzia: deplasarea dincolo de „Off-the-Shelf”

Epoca punerii unei lentile CCTV generice pe un robot de înaltă tehnologie a luat sfârșit. Pentru ca un AGV sau AMR să își cartografiaze cu adevărat mediul, să evite obstacolele dinamice și să funcționeze în siguranță 24 de ore din 24, 7 zile din 7, „ochii” săi trebuie să fie proiectați special pentru locul de muncă.

La Shanghai Silk Optical Technology Co., Ltd., înțelegem că industria robotică nu funcționează pe piese standard. De la calcularea exactă a CRA pentru a se potrivi cu senzorii dvs. de vedere stereo, până la proiectarea carcasei rezistente la vibrații și a profilelor de sticlă cu distorsiuni reduse, oferim ingineria optică OEM/ODM de care algoritmii dumneavoastră de viziune artificială au nevoie cu disperare.
