Cum să alegi un producător de lentile optice de încredere în China

China are unul dintre cele mai complete lanțuri de aprovizionare de producție optică din lume. Cumpărătorii pot găsi mii de furnizori care oferă lentile CCTV, lentile pentru camere auto, lentile pentru drone, lentile pentru endoscop, lentile pentru viziune artificială și componente optice personalizate.

Dificultatea este să nu găsești un furnizor. Dificultatea este să găsești un producător care poate oferi în mod constant calitatea imaginii promisă în timpul etapei de eșantionare.

Lentilele camerei pot părea simple din exterior, dar performanța optică depinde de design, materiale, precizie de turnare, acoperire, asamblare, focalizare și inspecție. Două lentile cu aceeași distanță focală, diafragmă și montură pot produce rezultate complet diferite.

Un producător de lentile optice de încredere ar trebui, prin urmare, să fie evaluat prin mai mult decât prețul, timpul de livrare sau numărul de produse afișate într-un catalog.

1. Confirmați dacă furnizorul este un producător real

Primul pas este să înțelegeți ce produce de fapt furnizorul intern.

Unele companii se concentrează în principal pe tranzacționarea și achiziționarea de lentile complete de la alte fabrici. Acest lucru poate fi acceptabil pentru produsele standard, dar poate deveni o problemă atunci când un proiect necesită modificarea tehnică, analiza defecțiunilor sau producția stabilă în masă.

Un producător de lentile optice capabil ar trebui să controleze sau să gestioneze îndeaproape procesele cheie, cum ar fi:

 Design optic

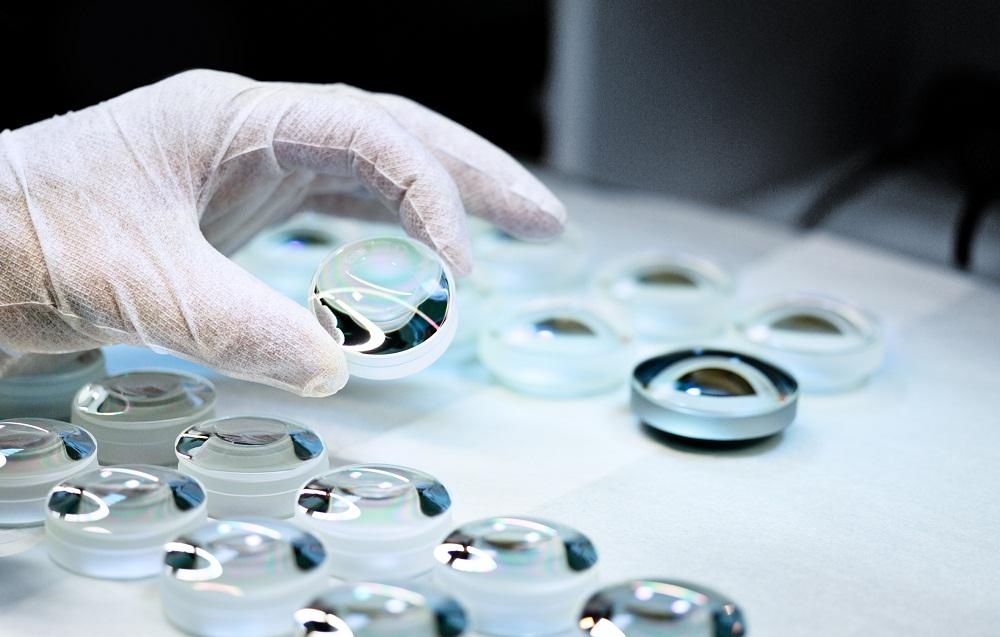

 Prelucrarea lentilelor de sticlă

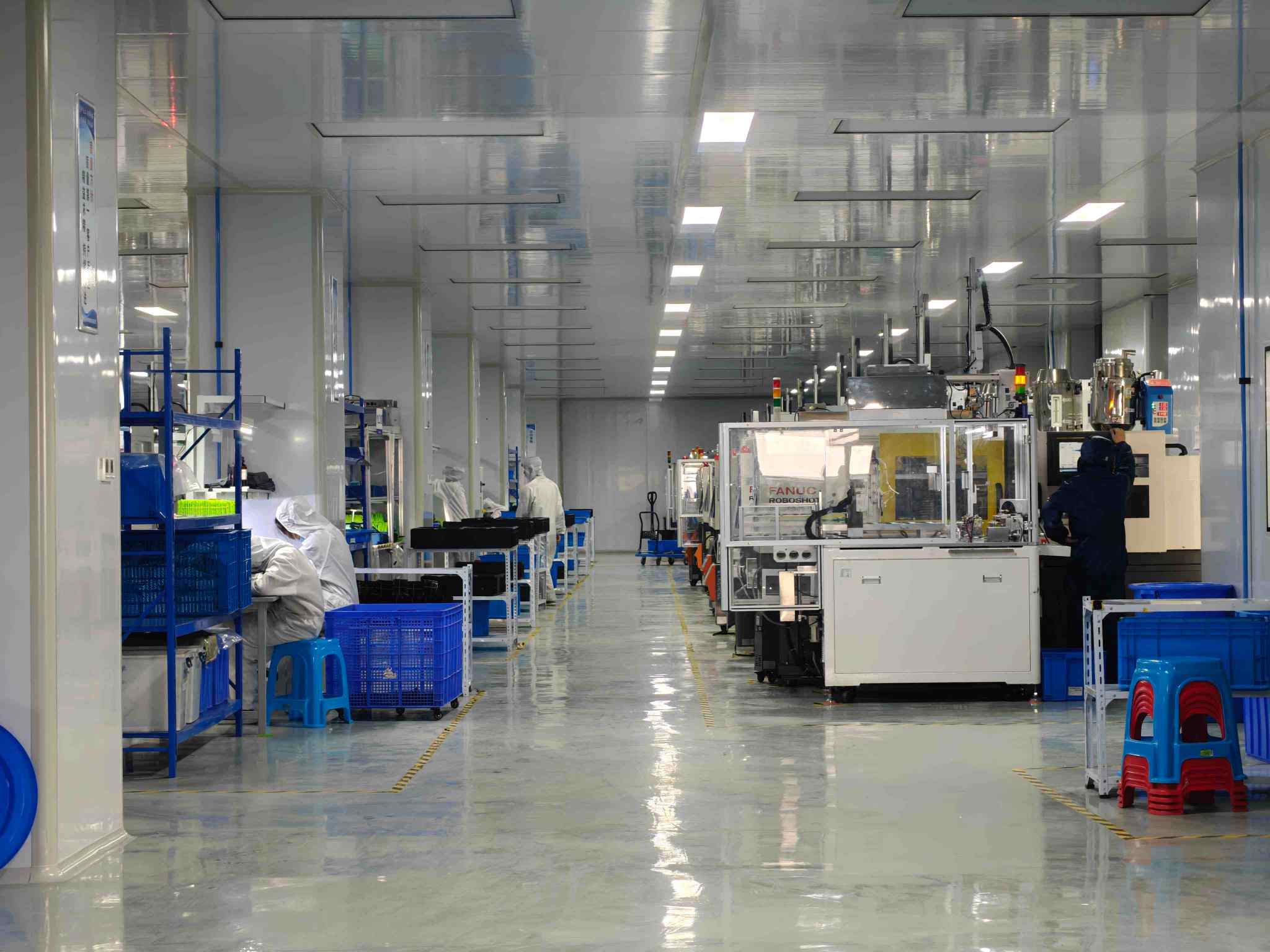

Turnare prin injecție a lentilelor din plastic

 Fabricarea de matrițe de precizie

Acoperire optică

Producție de butoi lentile

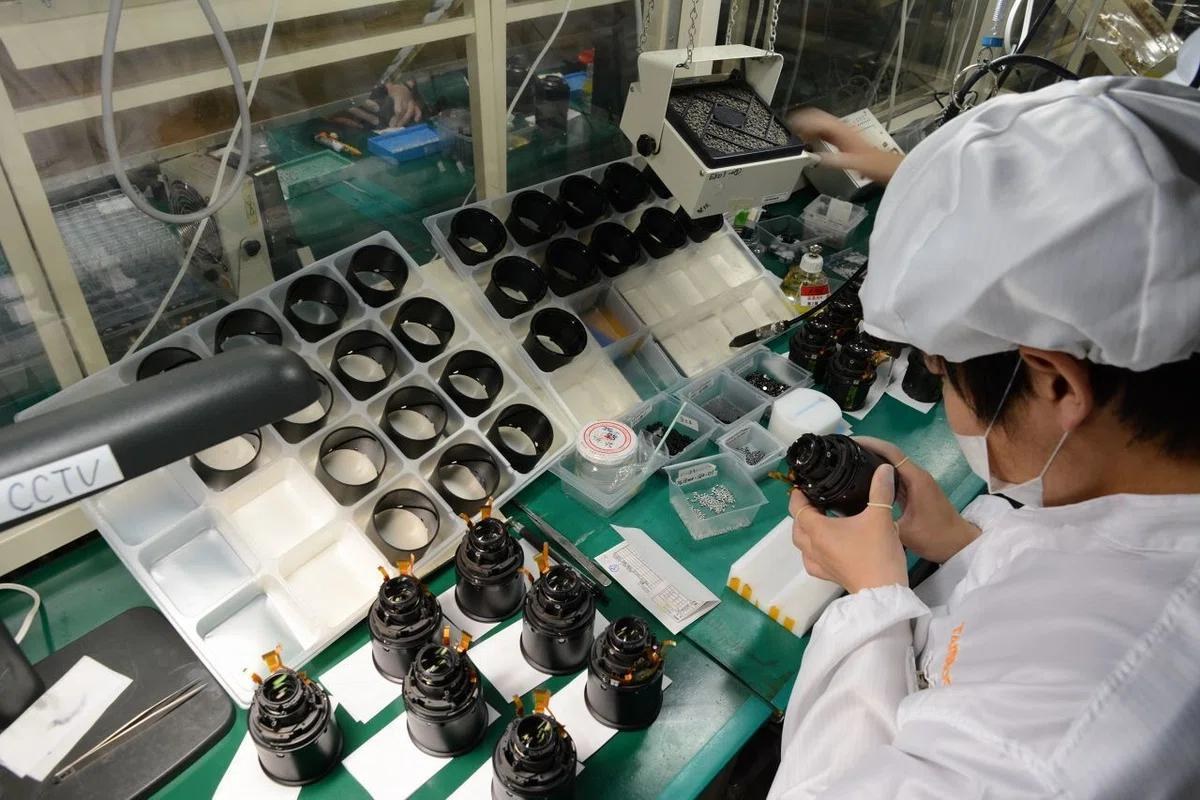

Asamblarea lentilelor

Focalizare și întărire cu adeziv

 Testarea MTF

 Inspecția finală

Avantajul unui producător integrat nu este doar un cost mai mic. Cel mai mare avantaj este rezolvarea mai rapidă a problemelor.

Când o imagine prezintă colțuri moi, umbrire de culoare, variație de focalizare sau contrast slab la lumină scăzută, cauza poate proveni din designul optic, centrarea elementului, toleranța cilindrului, grosimea filtrului, presiunea ansamblului sau potrivirea senzorului.

Un producător cu control de inginerie și producție poate investiga cauza. De obicei, un revânzător poate transmite doar reclamația.

2. Evaluați capacitatea de inginerie, nu dimensiunea catalogului

Un catalog mare de produse nu înseamnă automat o inginerie optică puternică.

Un test mai util este de a oferi furnizorului cerințele reale ale proiectului și de a observa întrebările pe care le pun.

Un producător profesionist de lentile optice ar trebui să confirme informații precum:

Modelul senzorului și formatul senzorului

Dimensiunea pixelilor și rezoluția țintei

 Câmpul vizual necesar

Distanța de lucru

Spatiu de instalare disponibil

 Mediu de iluminat

Cerințe de imagistică de zi și de noapte

 Limite de distorsiune

Cerințe CRA

Temperatura de funcționare

 Cerințe de impermeabilitate sau de mediu

Fiți precaut dacă un furnizor recomandă un obiectiv după ce auziți doar distanța focală.

Un obiectiv de 2,8 mm sau 4 mm nu este potrivit pentru fiecare cameră care utilizează aceeași dimensiune a senzorului. Rezoluția senzorului, cercul imaginii, CRA, sticlă de acoperire, filtru tăiat IR, structura modulului și distanța de aplicare pot afecta rezultatul final.

Cei mai buni furnizori nu vând pur și simplu modele de lentile existente. Ele ajută clienții să traducă cerințele aplicației în specificații optice.

3. Întrebați cum este testată performanța obiectivului

Termeni precum „rezoluție înaltă”, „distorsiune scăzută” și „viziune bună de noapte” sunt ușor de imprimat pe pagina unui produs.

Datele de testare sunt mai semnificative.

În funcție de aplicație, un producător de lentile de încredere ar trebui să poată efectua sau furniza:

 Testarea MTF

 Testarea rezoluției

 Măsurarea câmpului vizual

 Măsurarea distorsiunii

Test de iluminare relativă

evaluarea CRA

Inspecția excentricității

 Măsurarea dimensională

 Ciclul de temperatură

 Testare de impermeabilitate

Testări de focalizare zi și noapte

MTF este deosebit de important deoarece etichetele de megapixeli nu spun povestea completă.

Două lentile pot fi descrise ca fiind potrivite pentru camerele de 5 MP, dar unul poate menține un contrast bun pe imagine, în timp ce celălalt devine vizibil moale lângă margini.

Cumpărătorii ar trebui, de asemenea, să se întrebe dacă testarea optică este efectuată numai pe mostre de dezvoltare sau în timpul producției în masă.

Producerea unui eșantion excelent este relativ ușor. Producerea a mii de lentile cu performanțe consistente este adevărata provocare.

4. Acordați atenție coerenței dintre eșantion și producție

Multe proiecte de cameră întâmpină aceeași problemă:

Mostrele arată bine, dar unitățile de producție în masă prezintă o focalizare inconsecventă sau o claritate a marginilor.

Performanța lentilelor se poate modifica din cauza variațiilor foarte mici în:

 Distanța dintre lentile

 Centrarea elementelor

Dimensiunile butoiului

 Volumul adeziv

Forța de asamblare

 Poziția de focalizare

 Instalarea filtrului

 Alinierea senzorului

Un producător de încredere ar trebui să aibă controale clare ale procesului pentru aceste variabile.

Întrebările utile includ:

Focalizarea se realizează manual sau automat?

Se folosește sortarea MTF?

Cum sunt gestionate mostrele de aur?

Se pot urmări loturile de producție?

Cum sunt analizate unitățile defecte?

Cum sunt înregistrate modificările de inginerie?

Cel mai ieftin preț unitar poate deveni rapid scump atunci când lentilele inconsecvente creează reprelucrare, expedieri întârziate, plângeri ale clienților sau returnări pe teren.

În optică, consistența face parte din produs.

5. Alegeți un producător cu experiență relevantă în aplicație

Aplicațiile de imagistică diferite necesită priorități optice diferite.

Obiectivul unei camere de securitate se poate concentra pe:

 Sensibilitate la lumină scăzută

Acoperire largă a scenei

 Stabilitatea focalizării zi și noapte

 Durată lungă de funcționare

Recunoașterea oamenilor și a vehiculelor

Un obiectiv pentru camera de bord poate necesita:

 Imagistica dinamică largă

 Rezistență la temperatură

 Structură compactă

Performanță stabilă la vibrații

Un obiectiv de dronă poate acorda prioritate:

 Construcție ușoară

 Câmp vizual larg

 Claritatea mișcării

 TTL compact

O lentilă de endoscop medical poate avea nevoie de:

Dimensiuni extrem de mici

 Distanță scurtă de lucru

 Profunzime de câmp controlată

 Precizia culorii

Performanță impermeabilă

Producătorii cu experiență în mai multe industrii sunt adesea mai buni în înțelegerea compromisurilor la nivel de sistem.

Optica Boshidezvoltă soluții optice pentru supravegherea securității, imagistica auto, dispozitive inteligente, drone, imagistica medicală, robotică și alte sisteme vizuale. Această gamă de experiență ajută compania să evalueze un obiectiv în funcție de aplicația finală, mai degrabă decât să trateze fiecare solicitare ca o simplă selecție a distanței focale.

6. Nu judeca lentilele cu lumină scăzută numai după numărul F

Performanța la lumină scăzută a devenit din ce în ce mai importantă în camerele de securitate, transportul inteligent, robotică și sistemele de viziune AI.

Un număr F mai mic înseamnă, în general, o deschidere mai mare și mai multă lumină care intră în obiectiv. Cu toate acestea, diafragma singură nu garantează o calitate bună a imaginii.

Sistemele optice cu deschidere mare trebuie, de asemenea, să controleze:

Aberația sferică

comă

Aberația cromatică

 Claritatea marginilor

Iluminare relativă

 Ghosting

 Consecvența focalizării

Un obiectiv F1.0 poate arăta impresionant pe o foaie de specificații, dar adevărata provocare este menținerea rezoluției utilizabile și a performanței de producție stabile la o deschidere atât de mare.

Acesta este motivul pentru care cumpărătorii care dezvoltă camere de vedere pe timp de noapte colorate ar trebui să solicite rezultate reale ale imaginilor, date MTF și comparații în condiții de lumină scăzută, în loc să se bazeze doar pe valoarea diafragmei.

7. Înțelegeți diferența dintre imaginile cu infraroșu și cu lumină neagră

Camerele tradiționale de securitate cu infraroșu folosesc LED-uri IR pentru a ilumina o scenă întunecată. Această soluție rămâne utilă în medii cu lumină vizibilă mică sau deloc, dar imaginea de noapte este de obicei monocromă.

Lentilele camerei de securitate cu lumină neagră urmează o abordare diferită.

Un obiectiv cu lumină neagră cu deschidere mare colectează mai multă lumină vizibilă disponibilă, ajutând camera să păstreze informațiile de culoare în medii slabe. Acest lucru poate fi valoros pentru:

 Identificarea îmbrăcămintei

Recunoașterea culorilor vehiculului

Monitorizarea parcării

 Supraveghere rezidenţială

Securitatea străzilor

Clasificarea obiectelor AI

Optica Boshioferă o soluție compactă pentru lentile de securitate M12, cu o distanță focală de 4 mm, o deschidere F1.0, compatibilitate cu senzori de 1/2,7 inchi și suport pentru sisteme de imagine de 2–5 MP.

Lentila este concepută pentru aplicații de supraveghere colorate în condiții de lumină scăzută, unde lumina disponibilă trebuie utilizată mai eficient.

Cu toate acestea, un producător de încredere ar trebui să explice și limitarea clar: un obiectiv pasiv nu poate produce imagini color adevărate în întuneric absolut fără o sursă de lumină externă.

Pentru medii complet întunecate, poate fi încă necesară iluminarea în infraroșu sau alb suplimentar.

Comunicarea tehnică sinceră este unul dintre cele mai clare semne ale unui furnizor de încredere.

8. Verificați Capacitatea de personalizare

Produsele standard sunt utile pentru testarea inițială, dar multe proiecte de cameră necesită în cele din urmă ajustări.

Cerințele comune de personalizare includ:

Modificarea distanței focale

 Optimizarea FOV

 Ajustarea distorsiunii

 Schimbări de deschidere

Diferite filtre IR-cut

Optimizare zi și noapte 850nm sau 940nm

Modificarea butoiului sau a firului

 Design frontal rezistent la apă

Integrare capac-sticlă

Potrivire CRA

 Compensarea temperaturii

Înainte de a alege un producător de lentile optice din China, cumpărătorii ar trebui să confirme dacă discuțiile tehnice pot implica direct inginerii optici.

Este posibil ca un furnizor profesionist să nu promită imediat că fiecare cerință este posibilă. Uneori, răspunsul corect este că obiectivul trebuie mai întâi testat cu senzorul clientului și modulul camerei.

Acest răspuns poate suna mai puțin convenabil, dar deseori previne greșelile costisitoare.

9. Revizuiți sistemele de calitate și echipamentele de producție

Certificarile nu garanteaza produse perfecte, dar indica daca un producator a stabilit procese structurate.

În funcție de proiect, cumpărătorii pot examina:

 ISO 9001

 ISO 14001

 ISO 45001

IATF 16949

Inspecția materialelor primite

 Inspecția procesului

Standarde de inspecție finală

 Trasabilitatea lotului

 Proceduri de acţiune corectivă

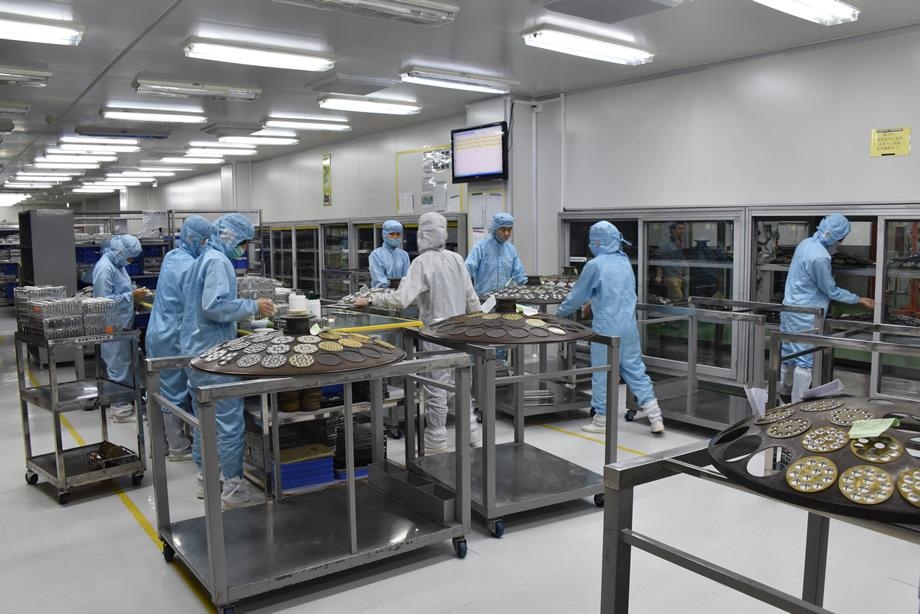

Optica Boshi operează un lanț de producție integrat care acoperă procesarea optică, turnarea de precizie, turnarea prin injecție, acoperirea, asamblarea lentilelor și inspecția calității.

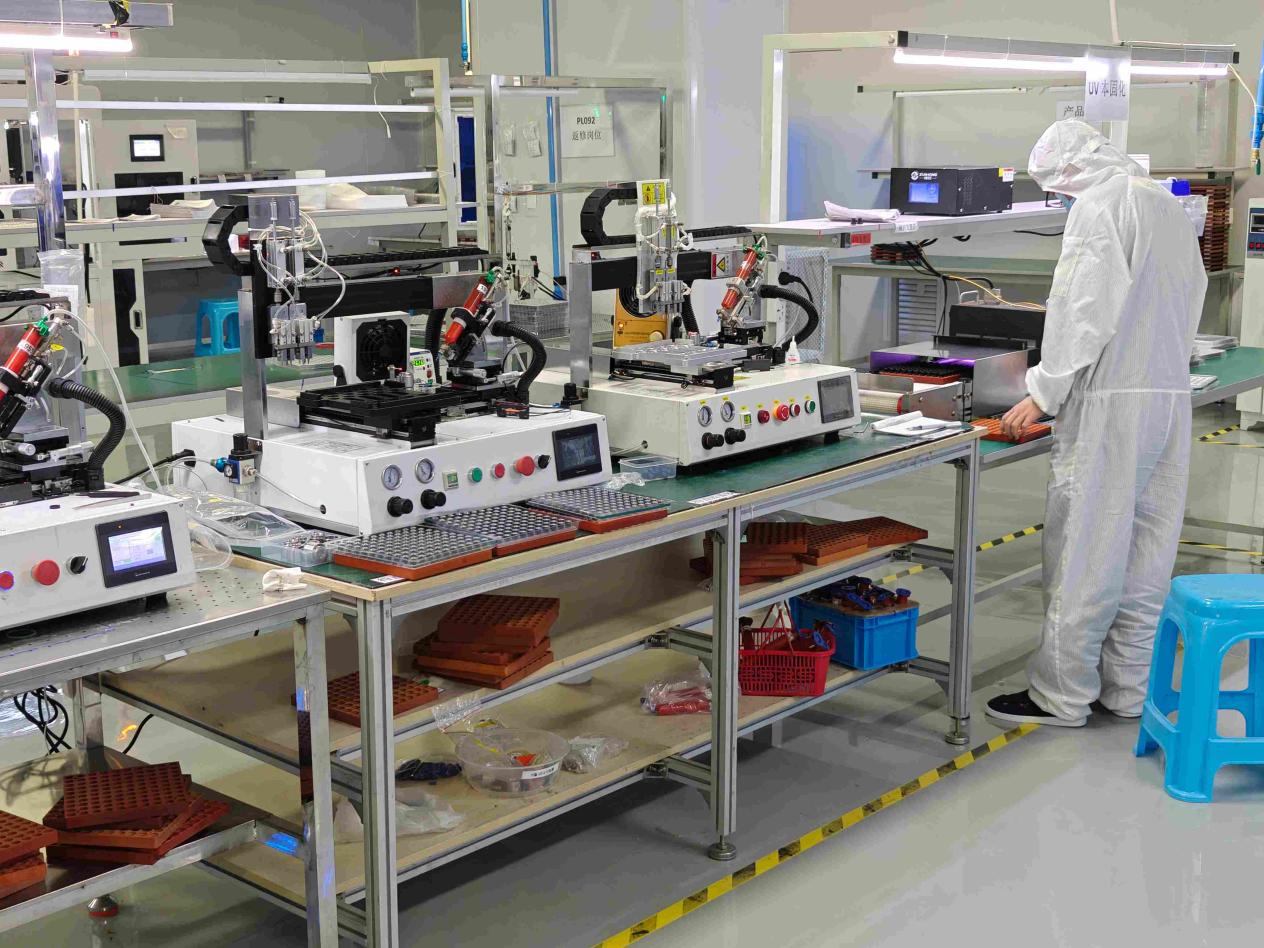

De asemenea, compania folosește echipamente pentru asamblarea automată, sortarea MTF, măsurarea dimensională, inspecția excentricității și testarea fiabilității mediului.

Valoarea acestui echipament nu este aspectul fabricii. Scopul său este de a reduce variația dintre probe și producția de masă.

10. Comparați costul total al proiectului, nu numai prețul unitar

Prețul este important, mai ales în proiectele cu camere cu volum mare.

Dar oferta cea mai mică nu este întotdeauna soluția cu cel mai mic cost.

Costul total al unui obiectiv include:

 Pretul unitar

 Timpul de dezvoltare

Timp de reglare a camerei

 Randament la asamblare

Relucrare

 Stabilitatea livrării

 Analiza eșecului

 Clientul revine

 Reputația produsului

Salvarea unei cantități mici pe fiecare obiectiv poate să nu merite dacă camera necesită focalizare repetată sau produce imagini de noapte instabile.

Cel mai bun producător de lentile optice nu este de obicei cel mai ieftin furnizor.

Este furnizorul care reduce incertitudinea tehnică și de producție.

De ce lucrează cumpărătorii cu Optica Boshi

Optica Boshi combină capabilitățile de inginerie optică, producție, asamblare, testare și personalizare pentru o gamă largă de aplicații ale camerei.

Compania sprijină clienții cu:

Lentile camere standard și personalizate

Potrivirea senzorului și a lentilelor

Optimizare optică și mecanică

 Evaluarea probei

Soluții imagistice cu lumină scăzută

Controlul calității în producția de masă

Servicii OEM și ODM

Pentru proiectele de camere de securitate, Boshi Optics poate furniza lentile de supraveghere convenționale, lentile cu unghi larg, lentile cu lumină stelară, soluții în infraroșu și lentile cu lumină neagră cu deschidere mare pentru imagini de noapte color.

Obiectivul nu este promovarea unui singur obiectiv pentru fiecare aplicație.

Obiectivul este de a selecta sau dezvolta soluția optică care se potrivește cel mai bine cu senzorul, condițiile de iluminare, structura de instalare și cerințele de imagine.

Concluzie

Alegerea unui producător de lentile optice de încredere în China necesită mai mult decât compararea prețurilor și a listelor de produse.

Cumpărătorii ar trebui să evalueze:

Capacitate reală de producție

 Suport de inginerie optică

 Metode de testare

 Consecvența producției

Experienta de aplicare

Capacitate de personalizare

 Sisteme de calitate

Onestitate tehnică

Un producător de lentile de încredere ar trebui să înțeleagă nu numai cum să producă un obiectiv, ci și cum afectează acel obiectiv întregul sistem de cameră.

Optica Boshi sprijină clienții de la selecția optică inițială până la testarea eșantioanelor și producția în masă, oferind soluții de lentile pentru camere pentru securitate, auto, medical, drone, robotică și alte aplicații de imagistică.

Furnizorul potrivit face mai mult decât să livreze componente optice.

Un furnizor de încredere ajută la controlul imaginii finale.
