Testarea MTF explicată: Cum evaluează inginerii performanța lentilelor

Atunci când selectează un obiectiv pentru cameră, mulți cumpărători se uită la specificații precum distanța focală, deschiderea, dimensiunea senzorului și suportul pentru megapixeli.

Cu toate acestea, o întrebare este adesea trecută cu vederea:

Cum știu inginerii dacă un obiectiv este cu adevărat bun?

Răspunsul este testarea optică.

Dintre toate metodele de evaluare a lentilelor, testarea MTF este unul dintre cele mai importante instrumente folosite de inginerii optici pentru a măsura performanța reală a lentilelor.

MTF vă ajută să răspundeți la o întrebare simplă, dar critică:

Câte detalii și contrast poate oferi un obiectiv senzorului de imagine?

Acesta este motivul pentru care producătorii profesioniști de camere foto, inginerii optici și furnizorii de lentile acordă o atenție deosebită datelor MTF.

Pentru că un obiectiv nu este judecat după ceea ce este scris pe o fișă de specificații.

Este judecat după calitatea imaginii pe care o produce.

Ce este MTF?

MTF înseamnă Modulation Transfer Function.

Numele sună complicat, dar conceptul este relativ simplu.

Un obiectiv nu surprinde perfect o imagine. În timpul procesului de imagistică, unele detalii și contrast se pierd inevitabil.

MTF măsoară cât de eficient un obiectiv transferă contrastul din lumea reală la senzorul camerei.

În termeni simpli:

MTF mai mare înseamnă că obiectivul poate reproduce detalii mai fine cu un contrast mai bun.

De exemplu:

Imaginați-vă că fotografiați o clădire cu multe ferestre mici.

O lentilă cu performanțe optice slabe poate surprinde forma generală a clădirii, dar poate pierde detaliile ferestrelor individuale.

Un obiectiv cu performanțe MTF puternice poate păstra acele structuri fine mai clar.

Această capacitate de a reproduce detalii este ceea ce inginerii numesc rezoluție optică.

De ce megapixelii nu sunt suficienți

O neînțelegere comună în industria camerelor foto este:

„Mai mulți megapixeli înseamnă întotdeauna o calitate mai bună a imaginii.”

Cu toate acestea, senzorul este doar o parte a sistemului de imagistică.

Un senzor de 8MP nu produce automat o imagine de calitate de 8MP.

Lentila trebuie să fie capabilă să rezolve suficiente detalii pentru ca senzorul să folosească acești pixeli în mod eficient.

Dacă performanța obiectivului este insuficientă, senzorul poate captura pur și simplu o versiune mai mare a unei imagini soft.

Acesta este motivul pentru care inginerii spun adesea:

Senzorul înregistrează informații, dar obiectivul determină cât de multă informație ajunge la senzor.

Testarea MTF ajută la evaluarea dacă obiectivul poate suporta cu adevărat capacitatea de rezoluție a sistemului de cameră.

Cum efectuează inginerii testarea MTF

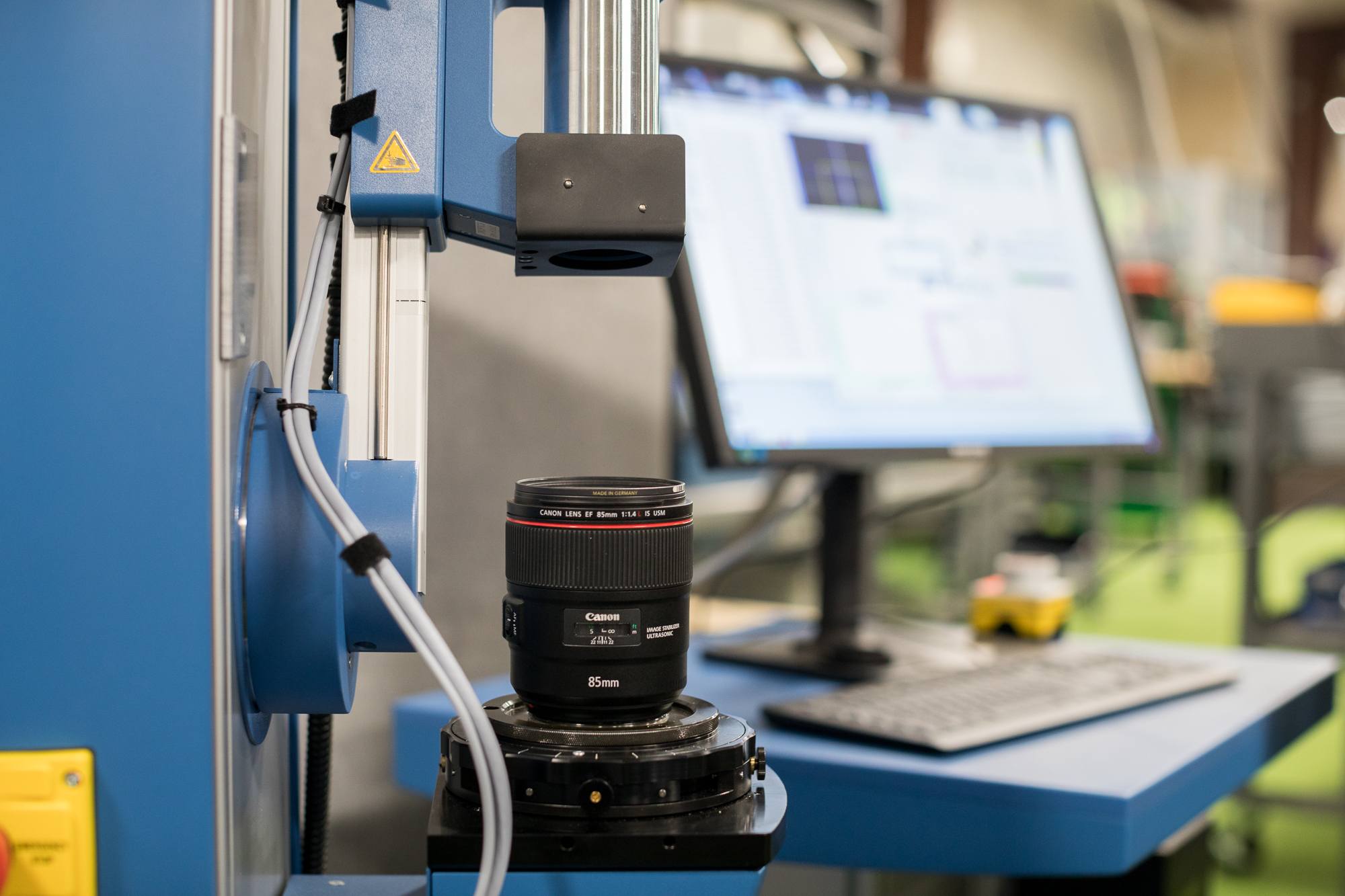

În timpul testării MTF, inginerii folosesc de obicei un mediu de testare controlat.

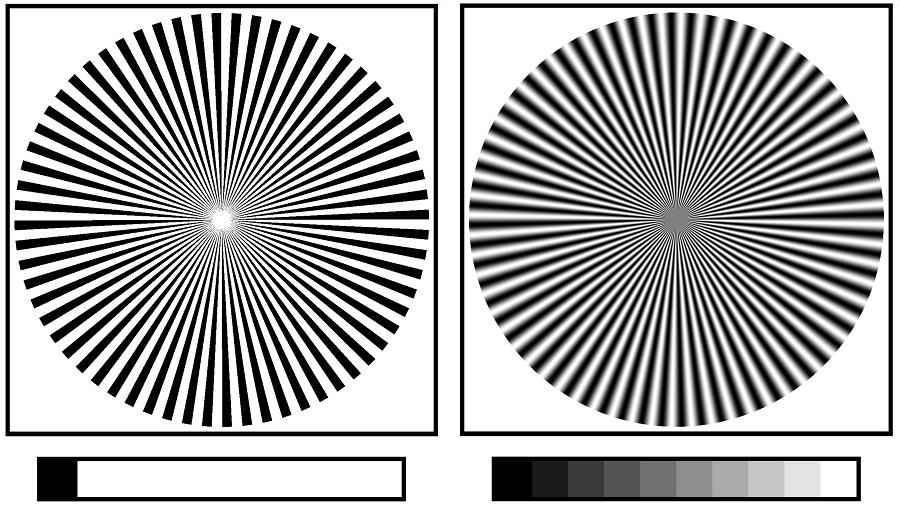

Un obiectiv este montat cu un senzor de cameră specific sau cu un sistem optic de măsurare și este testat folosind modele special concepute.

Sistemul analizează cât de bine reproduce obiectivul diferite niveluri de detaliu.

Sunt evaluați mai mulți factori:

1. Capacitatea de rezoluție

Lentila este testată pentru a determina cât de bine poate reproduce structurile fine.

Acest lucru este deosebit de important pentru:

Camere de securitate

Sisteme de inspecție industrială

 Viziunea artificială

 Imagistica medicală

Camere AI

Un obiectiv poate apărea ascuțit la un nivel de bază, dar eșuează atunci când capturați obiecte mici sau detalii îndepărtate.

2. Performanță de contrast

Rezoluția nu este doar despre a vedea liniile.

Un obiectiv bun trebuie să mențină și contrastul.

De exemplu, două obiecte pot avea limite clare în realitate, dar o lentilă slabă le poate face să pară îmbinate, deoarece diferența de contrast este redusă.

MTF evaluează cât de bine menține lentila contrastul la diferite niveluri de detaliu.

3. Performanța centrului și marginii

O greșeală comună la evaluarea lentilelor este doar verificarea zonei centrale.

Cu toate acestea, aplicațiile reale necesită performanță pe întreaga imagine.

Pentru camerele de securitate cu unghi larg sau camerele cu drone, performanța de vârf este deosebit de importantă.

O lentilă poate oferi o claritate excelentă în centru, dar prezintă o claritate redusă în apropierea colțurilor.

Testarea MTF permite inginerilor să evalueze:

 Rezoluție centrală

Performanță la mijlocul câmpului

 Claritatea marginilor

Un obiectiv bine proiectat ar trebui să mențină o performanță echilibrată în imagine.

Înțelegerea curbelor MTF

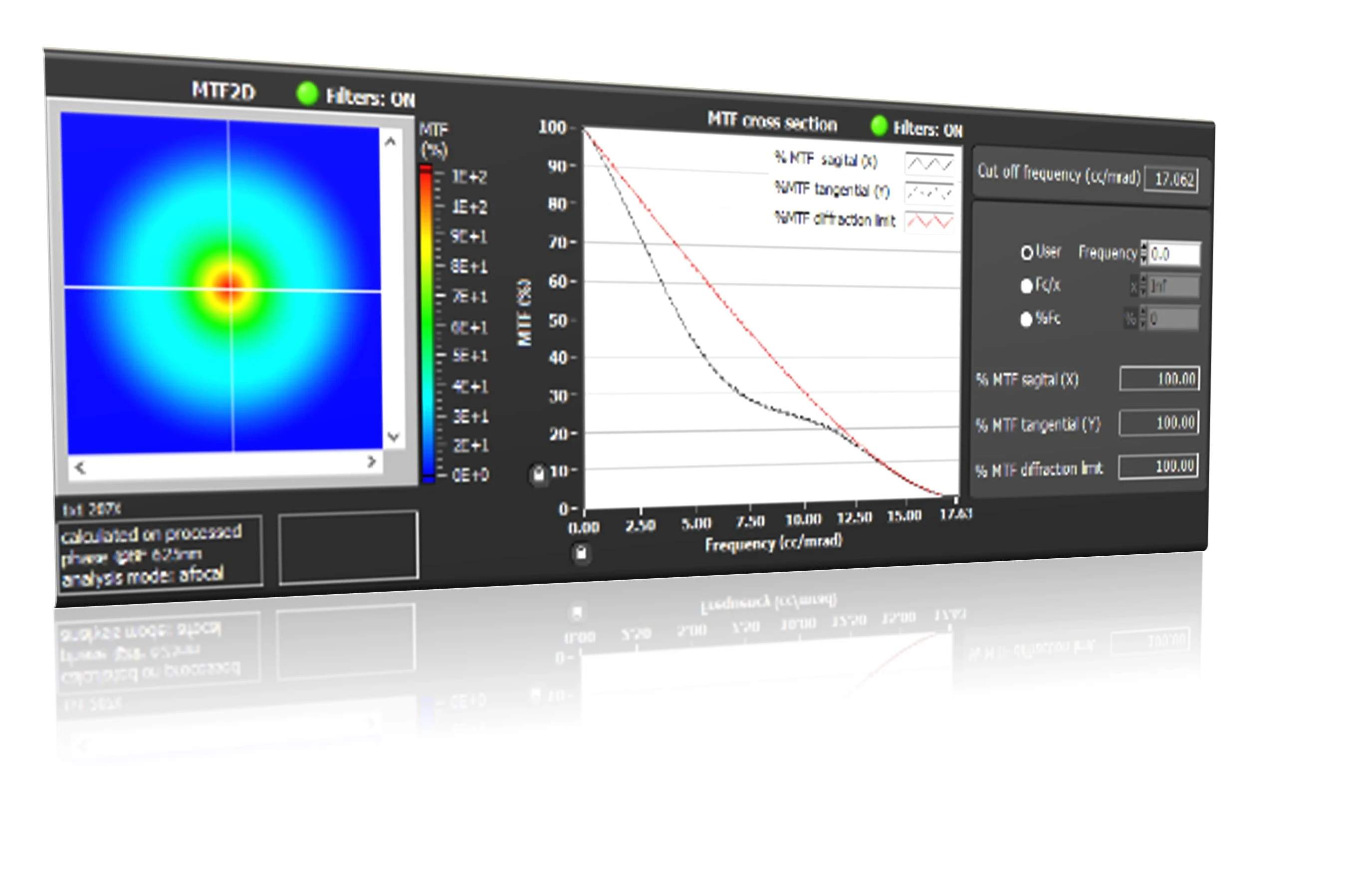

Rezultatele MTF sunt de obicei afișate sub formă de grafic.

Deși diagramele MTF pot părea tehnice, ideea de bază este simplă.

Axa orizontală reprezintă de obicei frecvența spațială.

Asta înseamnă cât de fine sunt detaliile.

Axa verticală reprezintă transmisia contrastului.

O valoare mai mare înseamnă că obiectivul menține un contrast mai mare.

În general:

MTF ridicat la frecvențe joase înseamnă o reproducere bună a contrastului

MTF ridicat la frecvențe înalte înseamnă o rezoluție mai bună a detaliilor fine

Un obiectiv cu performanțe puternice menține valori MTF mai mari pe măsură ce detaliile devin mai fine.

De ce contează MTF în diferite aplicații

Diferitele aplicații ale camerei au cerințe optice diferite.

Supraveghere de securitate

Camerele de securitate funcționează adesea în condiții dificile:

 Lumină slabă

 Distanțe lungi

 Scene largi

Obiecte în mișcare

Un obiectiv cu performanțe MTF bune poate ajuta la menținerea:

Detalii faciale

 Informații despre vehicul

Acuratețea recunoașterii obiectelor

În special în sistemele de supraveghere bazate pe inteligență artificială, calitatea imaginii afectează direct performanța de detectare.

Viziunea industrială

Sistemele de viziune artificială inspectează adesea mici diferențe.

Exemplele includ:

Defecte ale produsului

Erori de fabricație

 Poziţionarea componentelor

O mică pierdere de detalii poate afecta acuratețea inspecției.

Lentilele MTF înalte oferă date de imagine mai clare și mai fiabile.

Robotică și AI Vision

Roboții se bazează pe camere pentru a înțelege mediul lor.

Ei trebuie să recunoască:

Obiecte

 Obstacole

Oameni

Mișcarea

Rezoluția optică slabă creează incertitudine pentru algoritmii AI.

Performanța mai bună a obiectivului oferă o intrare vizuală mai curată.

Imagistica medicală

Dispozitivele medicale necesită adesea sisteme optice compacte, dar de înaltă performanță.

În aceste aplicații, claritatea imaginii poate influența direct diagnosticarea și analiza.

MTF îi ajută pe ingineri să se asigure că sistemele optice îndeplinesc cerințe stricte de imagine.

MTF nu este singurul standard de evaluare a obiectivului

Deși MTF este extrem de important, inginerii nu evaluează lentilele folosind un singur parametru.

O evaluare optică completă poate include, de asemenea:

 Distorsiuni

Aberația cromatică

Iluminare relativă

 Ghosting

 Flare

 Stabilitatea focalizării

Performanța temperaturii

Toleranta mecanica

Un obiectiv cu MTF excelent, dar cu fiabilitate slabă poate să nu fie potrivit pentru produsele din lumea reală.

Ingineria optică este întotdeauna despre echilibru.

Cel mai bun obiectiv nu este pur și simplu cel cu cel mai mare număr.

Este cel care funcționează fiabil în aplicația prevăzută.

Cum utilizează producătorii profesioniști de lentile datele MTF

Pentru producătorii de optice, testarea MTF nu este doar un instrument de dezvoltare.

Este, de asemenea, o metodă importantă de control al calității.

În timpul dezvoltării lentilelor, inginerii folosesc rezultatele MTF pentru:

 Optimizați designul optic

 Reglați structurile lentilelor

 Comparați diferite materiale

 Îmbunătățiți precizia asamblarii

În timpul producției în masă, testarea MTF ajută la asigurarea coerenței între diferite loturi.

Acest lucru este deosebit de important deoarece producerea unui prototip excelent este mult mai ușoară decât producerea a mii de lentile identice.

Un producător de lentile de încredere trebuie să controleze atât proiectarea optică, cât și procesele de fabricație.

Boshi Optics: Concentrarea pe performanța optică reală

La Boshi Optics, înțelegem că clienții nu cumpără lentile doar din cauza specificațiilor.

Ei achiziționează performanțe de imagine fiabile.

Pentru aplicații, inclusiv supraveghere de securitate, viziune AI, drone, camere auto, imagistică medicală și sisteme industriale, calitatea optică afectează direct experiența produsului final.

Prin proiectarea optică, producția de precizie și evaluarea performanței, Boshi Optics se concentrează pe crearea de soluții de lentile care oferă o calitate stabilă a imaginii în aplicațiile din lumea reală.

Pentru că în sistemele moderne de camere:

Mai mulți pixeli nu înseamnă automat mai multe informații.

O optică mai bună creează imagini mai bune.

Iar imaginile mai bune creează decizii mai bune.

Concluzie

Testarea MTF este unul dintre cele mai valoroase instrumente pe care le folosesc inginerii pentru a înțelege performanța lentilelor.

Dezvăluie ce numere de megapixeli nu pot afișa:

Cât de clar reproduce un obiectiv detaliile

Cât de bine menține contrastul

Dacă claritatea este consecventă în imagine

Dacă sistemul optic poate suporta cu adevărat senzorul

Atunci când alegeți un obiectiv pentru cameră, este esențial să priviți dincolo de specificații și să înțelegeți performanța optică.

O lentilă de înaltă calitate nu este doar o bucată de sticlă.

Este fundația care permite întregului sistem de imagistică să funcționeze.
