De ce contează mai mult compatibilitatea sistemului decât specificațiile individuale

Un proiect de cameră poate arăta perfect pe hârtie.

Senzorul are rezoluția necesară. Obiectivul are distanța focală specificată. Filetul de montare se potrivește. Bugetul este aprobat.

Cu toate acestea, primul eșantion produce imagini dezamăgitoare.

Colțurile sunt neclare. Imaginea este mai întunecată decât se aștepta. Focalizarea se modifică atunci când temperatura camerei crește. Sau obiectivul surprinde o zonă diferită a scenei decât a anticipat echipa de ingineri.

Aceste probleme nu înseamnă neapărat că obiectivul este defect. Uneori, problema este că lentila a fost selectată ca componentă individuală, mai degrabă decât evaluată ca parte a unui sistem complet de imagistică.

Pentru producătorii de camere foto și dezvoltatorii de produse, această distincție contează. O specificație bună a obiectivului nu este aceeași cu un sistem de cameră bine adaptat.

1. De ce nu este suficientă potrivirea ratingului de megapixeli

O abordare obișnuită a selecției obiectivului este de a potrivi ratingul de megapixeli a lentilei anunțat cu senzorul camerei.

Este un filtru inițial util, dar nu garantează calitatea așteptată a imaginii.

Rezultatul real depinde de mai mulți factori, inclusiv dimensiunea pixelilor, rezoluția optică, contrastul, poziția câmpului imaginii, caracteristicile senzorului și procesarea imaginii.

Luați în considerare o cameră care utilizează un senzor de înaltă rezoluție. Centrul imaginii poate părea clar, în timp ce detaliile fine din apropierea colțurilor par mai moi. O singură etichetă de megapixeli nu poate descrie pe deplin această diferență.

Acesta este motivul pentru care inginerii evaluează adesea funcția de transfer de modulare (MTF), care descrie cât de bine un sistem de imagini reproduce contrastul la frecvențe spațiale diferite.

Întrebarea practică nu este doar dacă un obiectiv acceptă un anumit număr de megapixeli. Important pentru aplicație este dacă obiectivul poate oferi detaliile necesare în zona imaginii.

Pentru o cameră de securitate, performanța colțului poate afecta capacitatea de a recunoaște detaliile dintr-o scenă largă. Pentru o cameră de inspecție, calitatea imaginii într-o anumită regiune de măsurare poate fi mai importantă.

Criteriile corecte de evaluare depind de ceea ce trebuie să facă de fapt camera.

2. Câmpul vizual depinde de mai mult decât distanța focală

Un obiectiv de 2,8 mm este adesea asociat cu imagini cu unghi larg, în timp ce o distanță focală mai mare captează, în general, un câmp vizual mai îngust în condiții comparabile.

Cu toate acestea, distanța focală singură nu determină câmpul vizual final.

Dimensiunile senzorului contează și ele. La fel și aranjarea fizică a camerei în raport cu ținta.

Imaginați-vă două module de cameră folosind lentile cu aceeași distanță focală. Dacă senzorii lor au dimensiuni active diferite, nu vor captura neapărat aceeași zonă de scenă orizontală sau verticală.

Distanța de lucru introduce o altă considerație practică. Un obiectiv care acoperă zona dorită la o distanță poate captura prea mult sau prea puțin atunci când camera este instalată în altă parte.

Înainte de a finaliza un obiectiv, confirmați trei lucruri:

Dimensiunile imaginii active ale senzorului

Câmpul de vedere orizontal și vertical necesar

Distanța de lucru dintre cameră și țintă

Dacă este posibil, furnizați o schiță a instalării dorite sau o fotografie care arată poziția camerei.

Aceste detalii ajută echipa optică să evalueze dacă distanța focală propusă este adecvată în loc să se bazeze doar pe o specificație nominală.

3. Potrivirea mecanică poate afecta performanța optică

Un obiectiv poate avea firul corect și totuși nu este potrivit pentru un anumit modul de cameră.

Compatibilitatea mecanică implică mai mult decât dacă piesele pot fi înșurubate împreună.

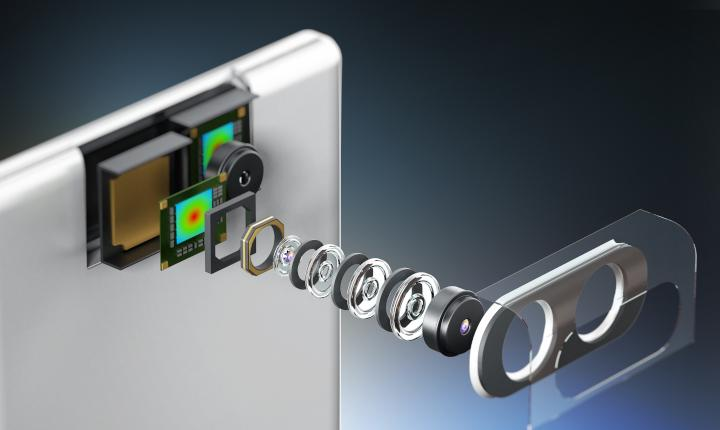

Spațiul disponibil, distanța de la lentilă la senzor, toleranțele de montare, designul carcasei și metoda de ajustare a focalizării pot afecta ansamblul final.

De exemplu, un produs compact poate impune o limită strictă a lungimii totale a căii (TTL). O lentilă care îndeplinește cerințele optice, dar depășește spațiul disponibil nu este o soluție practică.

În mod similar, o modificare a unei carcase sau a unei structuri de montare poate modifica poziția lentilei în raport cu senzorul.

Pentru un proiect personalizat, merită să partajați desenul mecanic înainte ca designul optic să fie finalizat.

Detaliile importante includ tipul de montură, dimensiunile maxime ale obiectivului, poziția senzorului, intervalul de reglare disponibil și orice restricții impuse de carcasă.

Acest lucru este relevant în special pentru camerele de securitate compacte, modulele de imagistică auto, dispozitivele de viziune încorporate și sistemele de endoscop medical.

Cu cât cerințele optice și mecanice mai devreme sunt luate în considerare împreună, cu atât este mai mic riscul de a descoperi o problemă de integrare după fabricarea probelor.

4. Condițiile de iluminare pot schimba alegerea corectă a lentilelor

Un obiectiv destinat unui mediu interior bine luminat poate să nu fie cea mai bună alegere pentru o cameră care funcționează în aer liber pe timp de noapte.

Condițiile de iluminare influențează cerințele optice, dar soluția nu este întotdeauna alegerea obiectivului cu cea mai mare deschidere.

O deschidere mai mare poate permite mai multă lumină să ajungă la senzor, ceea ce este util în aplicațiile cu lumină scăzută. Cu toate acestea, calitatea imaginii depinde și de factori precum adâncimea câmpului, controlul aberațiilor, sensibilitatea senzorului, setările de expunere și distanța de lucru dorită.

Imagistica în infraroșu introduce considerații suplimentare.

De exemplu, o cameră care utilizează iluminare în infraroșu de 850 nm sau 940 nm poate necesita o configurație de lentilă și filtru adecvată pentru acea gamă de lungimi de undă. Un sistem conceput în primul rând pentru lumina vizibilă nu ar trebui să se presupună automat că oferă performanțe echivalente în condiții de infraroșu apropiat.

Pentru camerele de securitate de zi și de noapte, obiectivul, aranjamentul filtrului, senzorul și strategia de iluminare ar trebui evaluate împreună.

Scopul nu este de a maximiza o specificație izolat. Este de a obține imaginea necesară în condițiile reale de funcționare.

5. Stabilitatea temperaturii este o cerință la nivel de sistem

Temperatura poate afecta atât componentele optice, cât și cele mecanice.

Modificările dimensiunilor materialului și ale proprietăților de refracție pot schimba poziția focală sau pot modifica calitatea imaginii pe măsură ce mediul se schimbă. Amploarea acestor efecte depinde de designul optic, materialele, construcția mecanică și intervalul de temperatură de funcționare.

O lentilă care funcționează bine în timpul unui scurt test de laborator la temperatura camerei poate necesita, prin urmare, o evaluare suplimentară înainte de a fi utilizată într-un produs de exterior sau auto.

Pentru proiectele cu cerințe de mediu exigente, specificați din timp intervalul de temperatură de funcționare așteptat.

Echipa de ingineri poate determina apoi dacă trebuie luate în considerare schimbările de focalizare legate de temperatură, selecția materialului, compensarea mecanică sau validarea suplimentară.

Este important să nu presupunem că fiecare obiectiv are nevoie de un design atermic. Soluția adecvată depinde de aplicație, de variația de performanță acceptabilă și de cerințele generale ale sistemului.

6. Când ar trebui să alegeți un obiectiv personalizat?

Nu orice proiect de cameră are nevoie de un nou design optic.

Un obiectiv standard poate fi cea mai economică și practică alegere atunci când îndeplinește deja cerințele senzorului, câmpului vizual, mecanic și de mediu.

Dezvoltarea personalizată devine demnă de luat în considerare atunci când produsele existente nu pot îndeplini una sau mai multe constrângeri importante.

Motivele tipice includ:

Diametrul lentilei nestandard sau lungimea totală a pistei

Un câmp de vedere specific într-un anvelopă mecanic restrâns

Cerințe speciale privind lungimea de undă sau filtrarea

Cerințe exigente de calitate a imaginii în domeniul imaginii

Condiții de mediu specifice aplicației

Cerințe de integrare pe care lentilele standard nu le pot adapta

Există și o considerație comercială.

Un design personalizat poate implica lucrări suplimentare de inginerie, scule, testare și calificare. Prin urmare, adecvarea sa depinde de volumul de producție așteptat, costul țintă, programul de dezvoltare și valoarea îndeplinirii cerințelor specifice.

Cel mai bun punct de plecare este definirea rezultatului necesar și compararea opțiunilor fezabile - să nu presupunem că obiceiul este întotdeauna mai bun decât standardul.

7. Evaluați lentila ca parte a sistemului complet de imagistică

Înainte de a aproba un obiectiv pentru producția de masă, luați în considerare modul în care funcționează în configurația prevăzută a camerei.

Un proces de evaluare util include:

În primul rând, confirmați compatibilitatea.

Verificați senzorul, câmpul vizual, montura, dimensiunile mecanice și cerințele spectrale.

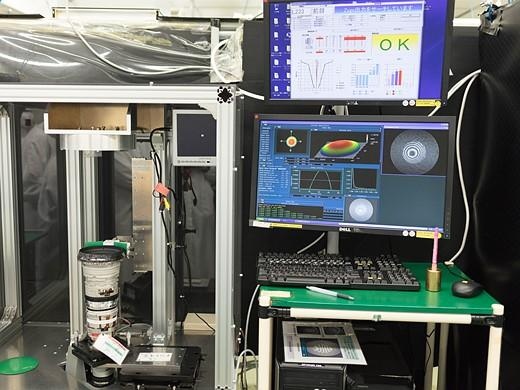

În al doilea rând, testați mostre reprezentative.

Evaluați imaginile la distanța de lucru dorită, diafragma, iluminarea și pozițiile relevante ale câmpului.

În al treilea rând, verificați criteriile importante de performanță.

Acestea pot include detaliile imaginii, distorsiunile, luminozitatea colțului, stabilitatea focalizării sau alte cerințe specifice aplicației.

În cele din urmă, stabiliți criteriile de acceptare a producției.

Odată ce proba este aprobată, documentați specificațiile relevante și condițiile de testare, astfel încât loturile de producție viitoare să poată fi evaluate în mod consecvent.

Procesul exact va varia în funcție de aplicație. O lentilă de supraveghere compactă și o lentilă de imagistică medicală specializată nu necesită neapărat aceeași procedură de calificare.

Ceea ce contează este că criteriile de acceptare reflectă modul în care va fi folosită efectiv camera.

Construirea unei camere mai bune începe cu o integrare optică mai bună

La Boshi Optics, parte a Shanghai Silk Optical Technology Co., Ltd., lucrăm în domeniul proiectării, dezvoltării și producției de lentile optice pentru aplicații, inclusiv securitate, imagistica auto, drone, endoscoape medicale și alte sisteme de imagistică.

Pentru proiectele cu cerințe specifice, cele mai productive discuții încep cu aplicația completă: senzorul, câmpul de vedere țintă, distanța de lucru, spațiul mecanic disponibil, condițiile de iluminare, mediul de operare și volumul de producție așteptat.

Aceste detalii ajută la determinarea dacă o lentilă existentă este potrivită sau dacă o soluție personalizată merită o evaluare suplimentară.

Dacă dezvoltați o cameră nouă sau întâmpinați probleme de calitate a imaginii cu un modul existent, partajați detaliile aplicației dvs. cu Boshi Optics.

Echipa noastră poate analiza cerințele disponibile și poate discuta opțiunile potențiale de lentile, posibilitățile de personalizare și următorii pași către evaluarea eșantionului.

Un proiect de obiectiv de succes nu începe cu cea mai lungă fișă de specificații. Începe cu înțelegerea a ceea ce trebuie să realizeze camera.
