În primul rând, să distrugem o concepție greșită comună

Mulți cumpărători încă cred că imaginea cu lumină neagră se referă în principal la senzor.

nu este. Sau cel puțin, nu mai.

Senzorii CMOS moderni, în special în clasele 1/1.8", 1/2.7" și 1/2.8" - s-au îmbunătățit dramatic în ceea ce privește eficiența cuantică și performanța iluminării din spate. Sincer, cei mai mulți senzori de supraveghere decenți de astăzi sunt deja capabili de un răspuns respectabil la lumină scăzută.

Blocajul s-a schimbat.

Adevărata constrângere acum este debitul optic.

Semnificație: cât de eficient transferă lentila lumina disponibilă pe planul senzorului.

Și tocmai de aceea contează F1.0.

F1.0 nu este „puțin mai bun” decât F1.6

Această parte este subestimată în mod constant.

Oamenii văd:

• F1.6
• F1.4
• F1.2
• F1.0

… și să presupunem că diferența este incrementală.

De fapt, renunță la asta - să ne uităm mai întâi la partea fizică.

Numărul F este invers proporțional cu diametrul pupilei de intrare. Transmisia luminii se scalează aproximativ cu relația pătratului.

Deci, în comparație cu un obiectiv F1.6, un sistem optic F1.0 poate furniza teoretic peste 2,5 ori mai multă lumină senzorului.

Asta nu este o îmbunătățire mică.

Aceasta este diferența dintre:

• imagini color utilizabile
• și eșec monocrom.

Sau intre:

• Încețoșare expunere 1/15 s
• și captură stabilă a mișcării.

Sau intre:

• AI identificând corect o silueta umană
• și clasificând cu încredere un tufiș ca vehicul.

Inginerii care lucrează la implementări reale știu deja acest lucru. În special în parcurile logistice, străzile orașului sau zonele industriale cu iluminare scăzută, unde adăugarea de lumină albă suplimentară devine problematică din punct de vedere politic sau operațional.

De ce „Full-color at Night” este de fapt o problemă optică

Echipele de marketing iubesc expresia „viziune nocturnă plină de culoare”.

Ceea ce de obicei nu explică este cât de brutal este optic.

Pentru a menține informațiile de culoare în medii aproape întunecate, sistemul trebuie să păstreze un raport semnal-zgomot suficient pe canalele RGB simultan.

Aceasta înseamnă că obiectivul trebuie:

• maximizarea aportului de fotoni
• minimizați flare
• suprima fantoma
• menține MTF ridicat în condiții de contrast scăzut
• controlează aberația cromatică
• păstrează iluminarea marginilor
• menține consistența co-focalizării IR

Și, din păcate, designul cu deschidere mare face toate acestea mai dificile.

Aceasta este partea pe care mulți furnizori de lentile low-cost o omite în mod convenabil.

Construirea unui adevărat obiectiv de supraveghere F1.0 nu înseamnă doar „a face gaura mai mare”.

O deschidere mare crește dramatic dificultatea de gestionare a aberațiilor:

• aberație sferică
• comă sagitală
• curbura câmpului
• astigmatism
• deplasare cromatică axială

Toate devin mai agresive.

Mai ales la câmpul de margine.

Și odată ce treceți la imagini de 5MP sau 8MP? Fereastra de toleranță devine urâtă rapid.

Un obiectiv care părea „acceptabil” la 2MP se prăbușește brusc sub o densitate mai mare de pixeli.

The Hidden Enemy: Edge Performance

Iată ceva ce echipele de achiziții descoperă adesea prea târziu:

O cameră cu lumină scăzută poate arăta fantastic în centru... și groaznic la margini.

De ce?

Deoarece sistemele optice cu deschidere largă se luptă în mod natural cu performanța imaginilor în afara axei.

Acest lucru devine deosebit de problematic în:

• supraveghere parcare
• monitorizarea perimetrului
• acoperirea depozitului
• Inspecție de noapte UAV
• navigație robotică

În aceste aplicații, detaliile marginilor contează la fel de mult ca și cele din centru.

Dacă detaliile feței apar pe colțuri sau plăcuțele de înmatriculare se prăbușesc în condiții de lux scăzut, sistemul eșuează din punct de vedere operațional, chiar dacă imaginea din centru pare strălucitoare.

Acesta este motivul pentru care sistemele avansate de obiective F1.0 se bazează din ce în ce mai mult pe:

• arhitecturi multi-asferice
• sticla cu dispersie redusa
• grupe hibride sticla-plastic
• control CRA mai strict
• aliniere activă de precizie

La Shanghai Silk Optical, sistemele noastre de lentile cu lumină neagră utilizează structuri optice avansate cu mai multe elemente, inclusiv arhitecturi cu 7 elemente pentru imagini cu transmisie ridicată și lumină scăzută.

Și sincer? Chiar și cu instrumentele moderne, optimizarea cu deschidere mare este încă unul dintre cele mai enervante acte de echilibrare din inginerie optică.

Îmbunătățiți luminozitatea colțului și distorsiunea crește brusc.
Suprimi coma și schimburile MTF.
Strângeți modificările CRA și compatibilitatea senzorilor.

Nu există prânz gratuit în proiectarea lentilelor.

Potrivirea CRA: problema aproape nimeni nu explică corect

Să vorbim despre Chief Ray Angle (CRA).

Pentru că acest lucru determină în liniște dacă senzorul tău scump funcționează corect sau nu.

Senzorii moderni CMOS – în special senzorii cu iluminare din spate de înaltă rezoluție – au un comportament strict de acceptare unghiulară.

Dacă unghiul razei de intrare depășește toleranța senzorului:

• umbrirea marginilor crește
• apare schimbarea culorii
• sensibilitatea scade
• zgomotul de colț crește

Acest lucru devine catastrofal în sistemele ultra-late cu lumină scăzută.

Mai ales sub F1.4.

Un obiectiv F1.0 slab optimizat poate produce de fapt o performanță mai slabă în lumea reală decât un sistem F1.6 proiectat corespunzător.

Da, într-adevăr.

Acesta este motivul pentru care designul CRA scăzut devine critic în optica modernă cu lumină neagră. Unele lentile de supraveghere avansate mențin acum CRA sub ~12° pentru a îmbunătăți eficiența cuplarii senzorilor.

Și totuși mulți cumpărători încă compară lentilele folosind doar:

• distanta focala
• F-număr
• preţ

Aceasta este o simplificare prea periculoasă.

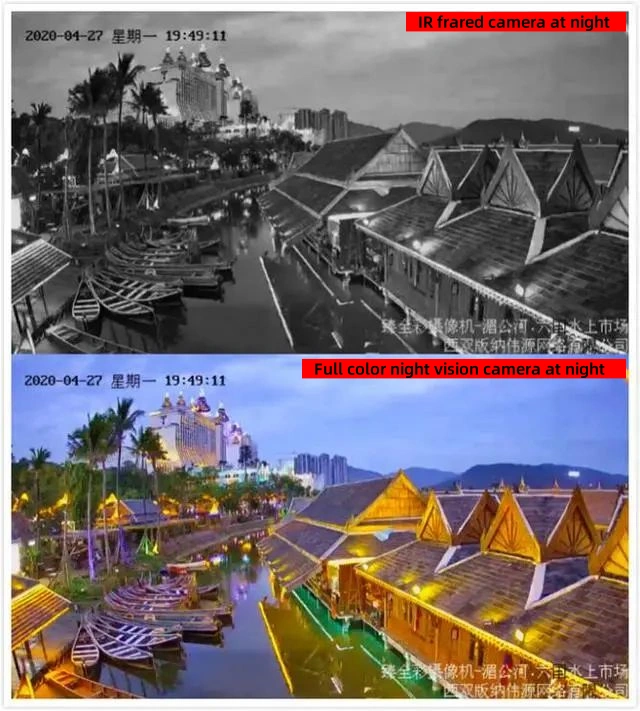

LED-urile IR nu sunt întotdeauna răspunsul

Există, de asemenea, o schimbare în industrie aici.

Viziunea de noapte IR tradițională încă funcționează. Nimeni nu se ceartă altfel.

Dar supravegherea asistată de IR își creează propriile probleme:

• puncte fierbinți reflectorizante
• distanta limitata de identificare
• pierderea informațiilor despre culoare
• atracție de insecte
• obiectele din prim plan supraexpuse
• Incoerențe în recunoașterea AI

În implementările de orașe inteligente, reglementările privind poluarea cu lumină vizibilă devin, de asemenea, mai stricte în unele regiuni.

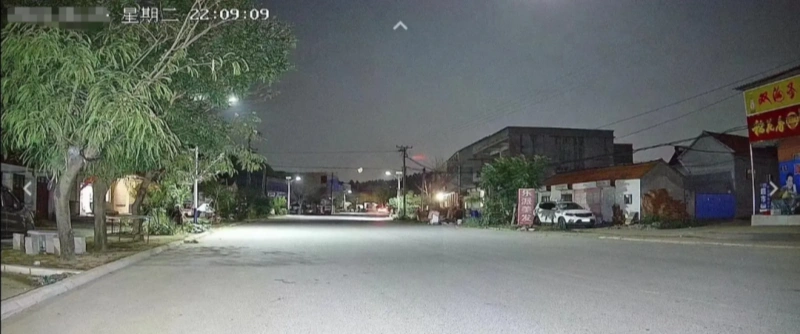

Așadar, industria s-a îndreptat către sisteme colorate cu lumină neagră care se bazează mai mult pe iluminarea ambientală:

• lumina lunii
• lumina deversare urbană
• iluminatul vitrinei
• iluminarea drumului

Iar această tranziție face ca optica cu deschidere ultra mare mult mai importantă decât era acum cinci ani.

Sincer, obiectivul devine principalul amplificator de lumină scăzută al întregului lanț de imagini.

Schimbul de inginerie F1.0 Nimănui nu-i place să discute

Iată partea pe care broșurile de marketing o evită de obicei.

Lentilele F1.0 sunt mai greu de fabricat în mod constant.

Mult mai greu.

Sensibilitatea la toleranță crește dramatic:

• decentrare
• înclinare
• inconsistență de acoperire
• abatere de turnare prin injecție
• stresul de asamblare
• deriva de temperatura

Toate devin mărite.

Un proces mediocru de asamblare va distruge performanța la lumină scăzută cu mult înainte ca designul optic în sine să atingă limitele teoretice.

Acesta este motivul pentru care consistența la volum mare contează la fel de mult ca prescripția optică.

Sortarea automată a MTF, alinierea activă, proiectarea de compensare a temperaturii și controlul de precizie a turnării nu mai sunt „extrauri premium”. Sunt cerințe de supraviețuire pentru producția scalabilă de lumină neagră.

Și sincer, aici este locul în care multe optice ultra-low-cost eșuează în liniște în domeniu.

Nu în laborator.
Nu în demonstrațiile de marketing.
Dar șase luni mai târziu în medii reale în aer liber.

Supravegherea luminii negre împinge designul lentilelor într-o nouă eră

Deplasarea către:

• 5MP+
• Analiza AI
• imagini de noapte pline de culoare
• procesare AI de margine
• sisteme de trafic inteligente
• roboți de securitate autonomi

...forțează ingineria lentilelor să evolueze mai repede decât se așteptau mulți oameni.

Pentru că odată ce senzorii au depășit un anumit prag de sensibilitate, optica a devenit din nou factorul limitator.

Istoria se repetă.

Și chiar acum, sistemele cu deschidere mare F1.0 se află în centrul acestei tranziții.

Nu pentru că „o deschidere mai mare sună premium”.

Dar pentru că supravegherea modernă depinde din ce în ce mai mult de extragerea inteligenței vizuale utilizabile din aproape deloc lumină.

Aceasta este mai întâi o provocare optică.

Orice altceva vine mai târziu.
