F1.0 vs IR: ce obiectiv cu lumină scăzută se potrivește proiectului dvs.?

Ca inginer optic laShanghai Silk Optical, realitatea mea de zi cu zi constă în lupta împotriva indicilor de refracție, în căutarea unor fracțiuni de procent pe curbele MTF și în argumentarea facturilor de materii prime. Văd că mult prea multe linii de produse eșuează la testarea pe teren, deoarece o echipă de achiziții a înghițit un cârlig, o linie și o plată de vânzări generice. „F1.0 este viitorul”, vă spun ei. Sau „IR este ieftin și indestructibil”.

Nu cumpăra hype. Designul optic este un joc neînduplecat de compromisuri fizice. Să privim dincolo de PPT-urile de marketing și să dezvăluim ce se întâmplă de fapt cu conducta dvs. de imagini atunci când alegeți unul față de celălalt.

1. F1.0 „Blacklight” Full Color: Monstrul fotonic (și taxa sa ascunsă)

Întreaga premisă a tehnologiei colorate active în lumină scăzută depinde deDiafragma F1.0.

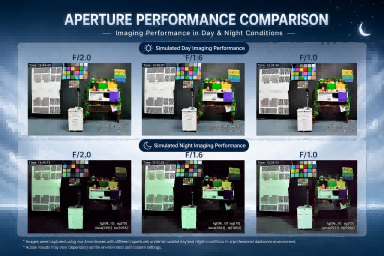

Dacă nu ești un pasionat de optică, iată matematica rapidă: numărul F este raportul dintre distanța focală a obiectivului și diametrul pupilei de intrare. De fiecare dată când aruncați un stop F, dublezi lumina care ajunge la senzor. Trecerea de la un obiectiv standard F2.0 la unul F1.0 înseamnă că scapide patru orimai multă lumină pe pixelii dvs. CMOS.

În desfășurarea în lumea reală, de exemplu, o patrulă AMR care navighează într-o curte logistică slab iluminată, aceasta înseamnă că nu aveți nevoie de strălucire intruzivă și orbitoare a LED-urilor albe pentru a captura videoclipuri colorate, cu contrast ridicat. Pentru modelele AI care depind de date cromatice pentru a clasifica obiectele (cum ar fi identificarea culorii jachetei unui suspect sau a unui semn de pericol), F1.0 este spectaculos.

Însă iată o captură pe care furnizorii amatori nu ți-o vor spune: deschiderile larg deschise introduc un haos absolut în aberațiile optice.

Când deschideți irisul la F1.0, razele de lumină lovesc marginile exterioare ale elementelor lentilei la unghiuri incredibil de abrupte. Acest lucru declanșează două probleme masive:

• Adâncimea câmpului (DoF) foarte subțire:Marja dvs. de eroare scade la milimetri. Dacă carcasa dvs. mecanică se flexează chiar și ușor din cauza căldurii solare, ținta dvs. este complet nefocalată.

• Colapsul MTF periferic:Aberația sferică și coma vor transforma colțurile imaginii tale într-o supă noroioasă, inutilizabilă.

Pentru a contracara acest lucru, nu putem folosi doar sticlă sferică ieftină, disponibilă la raft. Trebuie să proiectăm în jurElemente ASP (Lentile asferice).pentru a forța acele raze de margine necinstite înapoi într-un singur punct focal.

De fapt, permiteți-mi să reformulez asta – nu este vorba doar despre utilizarea formelor asferice; este vorba despre alegerea materialului. Dacă cumpărați un obiectiv F1.0 ieftin, din plastic, acestavoinţăeșuează în momentul în care temperaturile ambiante ating 40°C. La Silk Optical, stabilizăm aceste deschideri masive folosind arhitecturi hibride sticlă-plastic (cum ar fi noastre2G3P sau multi-sticlăformulări) cuplate cu stricteCompensarea temperaturiiinginerie structurală. Dacă furnizorul dvs. nu vorbește despre deriva termică în timp ce citează un obiectiv F1.0, plecați.

2. Vedere nocturnă în infraroșu (IR): calul de lucru rentabil (cu o capcană cu lungimea de undă)

Pe cealaltă parte a gardului, avem iluminare IR tradițională (de obicei asociată cu LED-uri IR active de 850 nm sau 940 nm). Lentile din această categorie, cum ar fi noastre de volum marePL071 4MP-8MP 6G All-Glassseriale — sunt incredibil de mature, foarte stabile și excepțional de prietenoase cu bugetul dvs. de achiziții.

Principalul avantaj al unui sistem IR estecontrast fără compromisuri. În medii absolut zero lux - tuneluri subterane, perimetre rurale neluminate - IR transformă lumea în alb-negru cu contrast ridicat. Îndepărtează confuzia de culoare, oferind algoritmilor AI de vârf profiluri și limite de urmărit.

Cu toate acestea, există un criminal tăcut care așteaptă în setările IR: Focus Shift.

Un scenariu obișnuit, frustrant: echipa dvs. de cercetare și dezvoltare calibrează un sistem de camere în laborator în timpul zilei. Arată incredibil de clar. Se lasă noaptea, iluminatoarele IR active se aprind și, dintr-o dată, fluxul arată ca cineva cu grăsime peste lentilă.

"De fapt, zgârie-te, nu da vina pe reducerea zgomotului senzorului. Este fizica fundamentală."

Lumina vizibilă (400–700nm) și lumina infraroșie (850nm/940nm) călătoresc cu viteze diferite prin același mediu de sticlă, deoarece indicele de refracție se modifică în funcție de lungimea de undă. Dacă elementele lentilelor dvs. nu sunt optimizate în mod deliberat pentruCo-focalizare IR, planul focal pentru lumina vizibilă și planul focal pentru lumina IR vor ateriza pe două adâncimi complet diferite în spatele lentilei.

Pentru a ocoli acest coșmar, ne integrămSticlă ED (Dispersie foarte scăzută).elemente și utilizează acoperiri antireflexive complexe cu mai multe straturi de bandă largă. În plus, în timpul asamblarii la noiParcul tehnologic inteligent Boshi, fiecare unitate trece prin mașini automate de aliniere SMA (Small Medium Aperture) active pentru a verifica răspunsul MTF cu mai multe lungimi de undă. Fără o inginerie de co-focalizare IR adevărată, sistemul dumneavoastră de viziune pe timp de noapte este doar un joc de noroc.

3. Planul de aprovizionare: care dintre ele se potrivește matricei dvs.?

Haideți să înlăturăm pufurile corporative și să le condensăm într-o matrice de decizie concretă, implementabilă pentru echipa dvs. de ingineri.

Apăsați declanșatorul pe F1.0 Blacklight Full Color dacă:

• Culoarea nu este negociabila:Software-ul dvs. necesită semnături cromatice pentru analize (de exemplu, recunoașterea plăcuțelor de înmatriculare, urmărirea activelor multicolore, extragerea caracteristicilor faciale).

• Iluminarea activă este interzisă:Sistemul dumneavoastră funcționează în zone în care lumina albă strălucitoare sau strălucirea infraroșie vizibilă provoacă tulburări publice, atrage insecte sau compromit ascunderea.

• Precizia Edge AI de înaltă densitate este primordială:Rețeaua dvs. neuronală necesită raport semnal-zgomot (SNR) maxim per pixel, fără a vă baza pe filtrele software de reducere temporală a zgomotului care introduc artefacte fantomă.

• Mandatul de aprovizionare:Insistați asupra construcțiilor hibride din sticlă-plastic sau integral din sticlă cu elemente ASP integrate și specificații documentate de toleranță la deriva termică, care se întind între -20°C și +70°C.

Respectați vederea nocturnă în infraroșu (IR) dacă:

• Bugetul este strict plafonat:Desfășurați mii de noduri (cum ar fi supravegherea depozitului standard sau barele de protecție a robotului cu vid de nivel scăzut) și nu puteți absorbi costul premium al mai multor elemente asferice din sticlă.

• Operați în medii adevărate Zero-Lux:Nu există lumină ambientală sau strălucire urbană de recoltat, făcând un obiectiv pasiv F1.0 inutil fără asistență activă pentru lumină albă.

• Geometria contează mai mult decât culoarea:Sistemul dumneavoastră se bazează exclusiv pe contururi geometrice, pe detectarea marginilor sau pe maparea spațială SLAM bazată pe viziune.

• Mandatul de aprovizionare:Verificați dacă specificațiile obiectivului garantează în mod explicitCo-focalizare IRcapabilități și caracteristici de suprimare internă robustă a flarelor (cum ar fiSticla albastrasau mascarea specială a elementelor din spate) pentru a bloca recul IR intern.

Precizie la scară fără puf

LaShanghai Silk Optical, nu credem în vânzarea de soluții unice. Funcționând din centrul nostru de producție de ultimă generație, menținem o capacitate de producție automată depășind6 milioane de lentile pe lună. Facem o punte între fizica optică de vârf și livrarea lanțului global de aprovizionare ultra-stabil, susținută deISO9001:2015şiIATF16949:2016certificări de calitate auto.

Indiferent dacă inginerii dvs. de cercetare și dezvoltare au nevoie de sticlă cu unghi larg F1.0 personalizată pentru o dronă de livrare autonomă sau de o lentilă IR de 5MP optimizată la costuri pentru o linie de producție industrială, noi livrăm mai întâi datele brute.

Aduceți-ne specificațiile senzorului și cerințele pentru Chief Ray Angle (CRA). Să ne uităm la curbele MTF reale și să construim ceva care să funcționeze în murdărie, nu doar pe o tablă albă.
