Cum să alegeți un obiectiv FPV cu lumină scăzută: F1.0 vs IR

În timpul fazei timpurii de cercetare a hardware-ului pentru drone industriale de generație următoare, UAV-uri de apărare sau sisteme FPV (First-Person View) de mare viteză, mă lovesc de aceeași întrebare de cel puțin trei ori pe săptămână:„Ar trebui să găsim un obiectiv cu deschidere mare F1.0 pentru un sistem full-color „Blacklight” sau să rămânem la o configurație tradițională de iluminare cu infraroșu (IR)?”

Pentru a fi complet direct, ori de câte ori cineva încadrează asta ca o alegere simplă, binară, nu pot să nu oft.

Ca inginer optic laShanghai Silk Optical, realitatea mea de zi cu zi constă în lupta împotriva indicilor de refracție, în căutarea unor fracțiuni de procent pe curbele MTF și în echilibrarea legilor dure ale fizicii cu bugetele de producție strânse.. Văd că mult prea multe linii de produse eșuează în timpul testării pe teren de mare viteză, deoarece o echipă de achiziții a înghițit un cârlig, o linie și un dispozitiv de plată generic de vânzare..

„F1.0 este viitorul”, vă spun ei.Sau „IR este ieftin și indestructibil”.

Nu cumpăra în hype. Designul optic este un joc neclintit de compromisuri fizice. Să privim dincolo de PPT-urile de marketing și să dezvăluim ce se întâmplă de fapt cu conducta dvs. de imagini FPV atunci când alegeți unul față de celălalt.

1. F1.0 „Blacklight” Full Color: Monstrul fotonic (și taxa sa ascunsă)

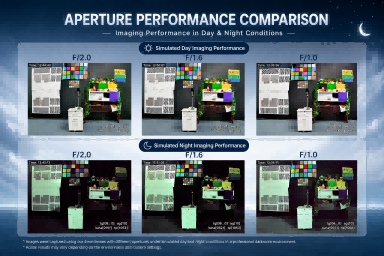

Întreaga premisă a tehnologiei active în lumină scăzută, plină de culoare depinde deDiafragma F1.0. Dacă nu ești un pasionat al opticii, iată matematica rapidă: numărul F este raportul dintre distanța focală a obiectivului și diametrul pupilei de intrare.. De fiecare dată când aruncați un stop F, dublezi lumina care ajunge la senzor. Trecerea de la un obiectiv standard F2.0 la unul F1.0 înseamnă că scapide patru ori mai multă luminăpe pixelii dvs. CMOS.

În implementarea FPV în lumea reală - să zicem, o dronă de inspecție autonomă care navighează într-un depozit slab iluminat sau un UAV de căutare și salvare pe timp de noapte - aceasta înseamnă că nu aveți nevoie de strălucire LED albă intruzivă, avidă de putere și orbitoare pentru a captura videoclipuri cu contrast ridicat. Pentru modelele AI la bord care depind de datele cromatice pentru a clasifica obiectele (cum ar fi identificarea culorii unei supape de conducte periculoase sau a îmbrăcămintei unei ținte), F1.0 este spectaculos..

Dar iată care este prinderea pe care furnizorii amatori nu ți-o vor spune: deschiderile larg deschise introduc haos absolut în aberațiile optice. Când deschideți irisul la F1.0, razele de lumină lovesc marginile exterioare ale elementelor lentilei la unghiuri incredibil de abrupte.. Acest lucru declanșează două probleme masive pentru FPV:

• Adâncimea câmpului (DoF) foarte subțire:Marja dvs. de eroare scade la milimetri. Dacă carcasa lentilei dvs. mecanice se îndoaie chiar și ușor din cauza căldurii interne a motorului sau a schimbărilor de temperatură ambientală, ținta dvs. este complet nefocalizată.

• Colapsul MTF periferic:Aberația sferică și coma vor transforma colțurile imaginii de înaltă rezoluție într-o supă noroioasă, inutilizabilă. Dacă obiectivul dvs. nu poate menține un MTF ridicat (Funcția de transfer de modulare) la margini, senzorul dvs. scump de 4MP sau 5MP se comportă efectiv ca un senzor de 1,3MP..

Pentru a contracara acest lucru, nu putem folosi doar sticlă sferică ieftină, disponibilă la raft. Trebuie să proiectăm în jurElemente ASP (Lentile asferice).pentru a forța acele raze de margine necinstite înapoi într-un singur punct focal.

De fapt, permiteți-mi să reformulez asta – nu este vorba doar despre utilizarea formelor asferice; este vorba despre alegerea materialului. Dacă cumpărați un obiectiv F1.0 ieftin, din plastic, pentru o dronă, astavoinţăeșuează în momentul în care temperaturile ambiante fluctuează sau electronicele de zbor se încălzesc.

Acesta este motivul pentru care ne-am construit nava amiralLentila PL100 Blacklight. Este un fiert tareMonstru optic F1.0, 4mm, 4MP/5MP gataconstruit în mod explicit în jurul unui avansat7E structura(o arhitectură din sticlă/hibridă). Prin utilizarea elementelor de sticlă premium găzduite în butoaie rezistente la căldură personalizate, PL100 realizează compensarea termică activă. Indiferent dacă platforma dvs. FPV luptă împotriva vântului înghețat de mare altitudine sau absoarbe căldură de la plăcile de transmisie de mare putere (-20°C până la +70°C), planul de focalizare rămâne perfect blocat.

2. Vedere nocturnă în infraroșu (IR): calul de lucru rentabil (cu o capcană cu lungimea de undă)

Pe cealaltă parte a gardului, avem iluminare IR tradițională (de obicei asociată cu LED-uri IR active de 850 nm sau 940 nm). Lentile din această categorie, cum ar fi noastre optimizate pentru volumSeria PL071 6G All-Glass— sunt incredibil de maturi, foarte stabili și excepțional de prietenoși cu bugetul dvs. de achiziții.

Principalul avantaj al unui sistem IR este contrastul fără compromisuri. În medii absolut zero lux - cum ar fi tunelurile subterane neluminate sau perimetrele pădurii adânci, unde nu există lumină ambientală zero - IR transformă lumea într-o hartă alb-negru clară, cu contrast ridicat. Îndepărtează confuzia de culoare, oferind algoritmi AI de vârf și sisteme de navigație vizuală SLAM (Simultaneous Localization and Mapping) limite clare de urmărit.

Cu toate acestea, există un criminal tăcut care așteaptă în setările IR:Schimbarea focalizării.

Iată un scenariu comun, profund frustrant pentru echipele de cercetare și dezvoltare: inginerii dvs. calibrează sistemul de viziune al dronei în laborator în timpul zilei.Arată incredibil de clar. Se lasă noaptea, drona decolează, iluminatoarele IR active se aprind și, dintr-o dată, transmisia în direct arată ca cineva cu grăsime peste lentilă.

Nu da vina pe algoritmii de reducere a zgomotului senzorului. Este fizica fundamentală.Lumina vizibilă (400–700nm) și lumina infraroșie (850nm/940nm) călătoresc cu viteze diferite prin același mediu de sticlă, deoarece indicele de refracție se modifică în funcție de lungimea de undă. Dacă elementele lentilelor dvs. nu sunt optimizate în mod deliberat pentruCo-focalizare IR, planul focal pentru lumina vizibilă și planul focal pentru lumina IR vor ateriza la două adâncimi complet diferite în spatele lentilei.

Pentru a ocoli acest decalaj de coșmar, ne integrămElemente din sticlă ED (Extra-low Dispersion).și aplicați acoperiri specializate în bandă largă, astfel încât ambele lungimi de undă să se concentreze exact pe același plan la nivel de microni de pe senzor. În plus, dacă zburați cu viteză mare către o suprafață foarte reflectorizantă (cum ar fi un semn metalic sau o clădire albă), setările IR sunt cunoscute pentru supraexpunerea localizată ("alb-out").. Fără integratSticla albastrasau filtrare specializată pentru a suprima fantoma și reflecțiile secundare, IA de navigare va experimenta o latență severă sau halucinații directe.

3. Matricea deciziei de aprovizionare FPV: care se potrivește dronei dvs.?

Să omitem pufurile corporative și să stabilim o listă de verificare inginerească concretă pentru următorul audit hardware:

Obținut obiectivul PL100 F1.0 Blacklight dacă:

• Datele de culoare nu sunt negociabile:Drona dvs. trebuie să identifice anumite culori de sârmă, marcatori de pericol, rugina structurală sau ținute țintă de căutare și salvare sub lumina stelelor.

• Emisia activă este o răspundere:Construiți platforme de supraveghere ascunse, UAV-uri tactice sau drone de monitorizare a vieții sălbatice în care fasciculele infraroșii strălucitoare sau reflectoarele albe sunt inacceptabile.

• Procesare AI Edge de mare viteză:Computerul dvs. de bord nu își poate permite să irosească ciclurile GPU/NPU care rulează filtre software de ascuțire sau de eliminare a zgomotului pe un flux noroios în lumină scăzută. Aveți nevoie de fotoni „curați” de înaltă fidelitate direct dintr-o deschidere larg deschisă.

• Recomandarea noastră:ThePL100 (F1.0, 4mm, M12). Fiecare unitate este supusă automatizării riguroaseAliniere activă (testare AA)în parcul nostru de producție pentru a ne asigura că înclinarea și Chief Ray Angle (CRA) se aliniază perfect cu senzorii high-end de 4MP/5MP înainte de a părăsi linia fabricii.

Respectați un obiectiv optimizat IR (cum ar fi PL071) dacă:

• Operațiuni absolut zero-lux:Drona dvs. FPV funcționează în mine neluminate, clădiri abandonate sau infrastructură subterană adâncă, unde există literalmente zero fotoni ambientali de amplificat..

• Constrângeri bugetare stricte pentru achiziții:Proiectul este o desfășurare masivă a flotei, sensibilă la costuri, de AGV-uri de depozit sau drone de bază perimetrale care necesită doar detectarea de bază a granițelor geometrice și evitarea obstacolelor..

• SLAM geometric pur / Cartografiere:Algoritmilor dvs. de localizare le pasă doar de detectarea marginilor cu contrast ridicat și de caracteristicile spațiale, făcând informațiile de culoare irelevante.

Gânduri finale din laborator

În optică de precizie, nu obții ceva degeaba.Dacă doriți încărcătura utilă masivă în lumină scăzută a unui obiectiv F1.0, trebuie să investiți în compensarea structurală a temperaturii și în profile asferice de sticlă pentru a opri deriva termică și estomparea colțurilor.. Dacă alegeți calea eficientă din punct de vedere al costurilor de IR, trebuie să vă asigurați că furnizorul dumneavoastră oferă o adevărată focalizare IR pentru a preveni orbirea pe timp de noapte.

La Shanghai Silk Optical, producem peste 6 milioane de lentile pe lună. Nu ne ocupăm de argumente de vânzare generice; ne ocupăm de curbe MTF și fiabilitatea fizică. Dacă v-ați săturat să vă ghiciți toleranțele optice și doriți să vorbiți despre specificații hardware reale pentru următoarea dvs. dronă, securitate sau matrice de viziune medicală, contactați. Să construim ceva care funcționează cu adevărat când luminile se sting.
