În interiorul unei fabrici de lentile optice: de la proiectare la producția de masă

Când oamenii se uită la obiectivul unei camere, de obicei văd o componentă optică mică făcută din sticlă și plastic.

Dar în spatele acelei lentile mici se află un proces mult mai complicat.

O lentilă optică profesională este rezultatul a sute de decizii de inginerie:

Cum ar trebui proiectată structura optică?

Ce materiale de sticlă ar trebui selectate?

Cum poate fi controlată distorsiunea?

Cum poate lentila să mențină claritatea imaginii?

Cum pot funcționa constant mii sau chiar milioane de unități?

O lentilă care funcționează bine într-un laborator este doar începutul.

Adevărata provocare este transformarea unui design optic într-un produs de încredere, care poate fi fabricat la scară.

Acesta este ceea ce se întâmplă în interiorul unei fabrici moderne de lentile optice.

Pasul 1: Înțelegerea aplicației înainte de proiectarea lentilei

O neînțelegere comună este că dezvoltarea lentilelor începe cu alegerea unei distanțe focale.

În realitate, inginerii optici cu experiență încep cu aplicația.

O cameră de supraveghere, o dronă, un dispozitiv de imagistică medicală, o cameră auto și un sistem de viziune industrială au toate cerințe diferite.

Înainte de a proiecta o lentilă, inginerii trebuie să înțeleagă:

Ce senzor va fi folosit?

Ce câmp vizual este necesar?

În ce mediu va funcționa camera?

Este importantă performanța la lumină scăzută?

Este acceptabilă distorsiunea?

Câtă rezoluție este necesară?

 Care sunt limitările mecanice?

Un obiectiv de 4 mm pentru o cameră de securitate și un obiectiv de 4 mm pentru o dronă sunt provocări optice complet diferite.

Cifrele pot arăta similare.

Cerințele de inginerie nu sunt.

Pasul 2: Proiectare și simulare optică

Odată ce cerințele sunt clare, inginerii optici încep să proiecteze sistemul de lentile.

Designul optic modern presupune mult mai mult decât aranjarea mai multor elemente de sticlă.

Inginerii trebuie să optimizeze mai mulți factori simultan:

 Rezoluție

 Contrastul

 Distorsiuni

Aberația cromatică

Transmiterea luminii

Iluminare relativă

Cercul de imagine

Fezabilitate de fabricație

Instrumentele de simulare pe computer permit inginerilor să evalueze diferite structuri optice înainte de a produce mostre fizice.

Această etapă vă ajută să răspundeți la întrebări importante:

Lentila poate atinge rezoluția necesară?

Vor rămâne colțurile ascuțite?

Lentila poate funcționa cu senzorul selectat?

Cum se va schimba performanța în diferite condiții?

Un design optic bun este întotdeauna un echilibru.

Un obiectiv cu unghi extrem de larg, dimensiuni foarte mici, deschidere mare și rezoluție înaltă sună ideal.

Dar fizica creează întotdeauna compromisuri.

Inginerii optici cu experiență înțeleg cum să găsească echilibrul potrivit pentru aplicație.

Pasul 3: Dezvoltarea și testarea prototipului

După ce proiectarea optică este finalizată, prototipurile sunt produse.

Această etapă este în care teoria se întâlnește cu realitatea.

Un obiectiv simulat poate arăta perfect pe ecranul unui computer.

Lumea fizică introduce noi provocări:

Toleranta de fabricatie

 Variația materialului

 Precizia asamblarii

 Structura mecanică

 Compatibilitate cu senzori

Testarea prototipului include de obicei:

Testarea performanței optice

Inginerii evaluează:

 Rezoluție

Performanța MTF

 Distorsiuni

 Uniformitatea luminozității

Performanța culorii

Testare mecanică

Lentila trebuie să îndeplinească și cerințele fizice:

 Compatibilitate cu monturi

 Restricții de dimensiune

 Precizia asamblarii

 Fiabilitatea structurală

Testarea mediului

În funcție de aplicație, lentilele ar putea trebui să reziste:

 Schimbări de temperatură

Vibrația

 Umiditatea

Funcționare pe termen lung

Scopul dezvoltării prototipului nu este doar acela de a crea un eșantion bun.

Scopul este de a crea un design care poate deveni în cele din urmă un produs de producție stabil.

Pasul 4: Fabricare optică de precizie

După aprobare, obiectivul intră în producția de masă.

Aici un producător profesionist de optică își arată capacitatea reală.

Fabricarea optică implică mai multe procese:

Procesarea componentelor optice

Elementele din sticlă necesită o prelucrare precisă pentru a obține performanța optică necesară.

Mici diferențe în:

 Precizia suprafeței

 Grosimea

Curbura

poate afecta calitatea finală a imaginii.

Fabricare matrițe și injecție

Pentru multe obiective de camere compacte, componentele optice din plastic și părțile structurale sunt utilizate pe scară largă.

Formele de precizie sunt esențiale deoarece micile diferențe dimensionale pot influența:

 Precizia focalizării

Consistenta asamblarii

Alinierea optică

Acoperirea lentilelor

Acoperirile optice îmbunătățesc:

Transmiterea luminii

 Controlul reflexiei

 Contrastul imaginii

Un proces de acoperire de înaltă calitate ajută la reducerea problemelor optice nedorite, cum ar fi flare și ghosting.

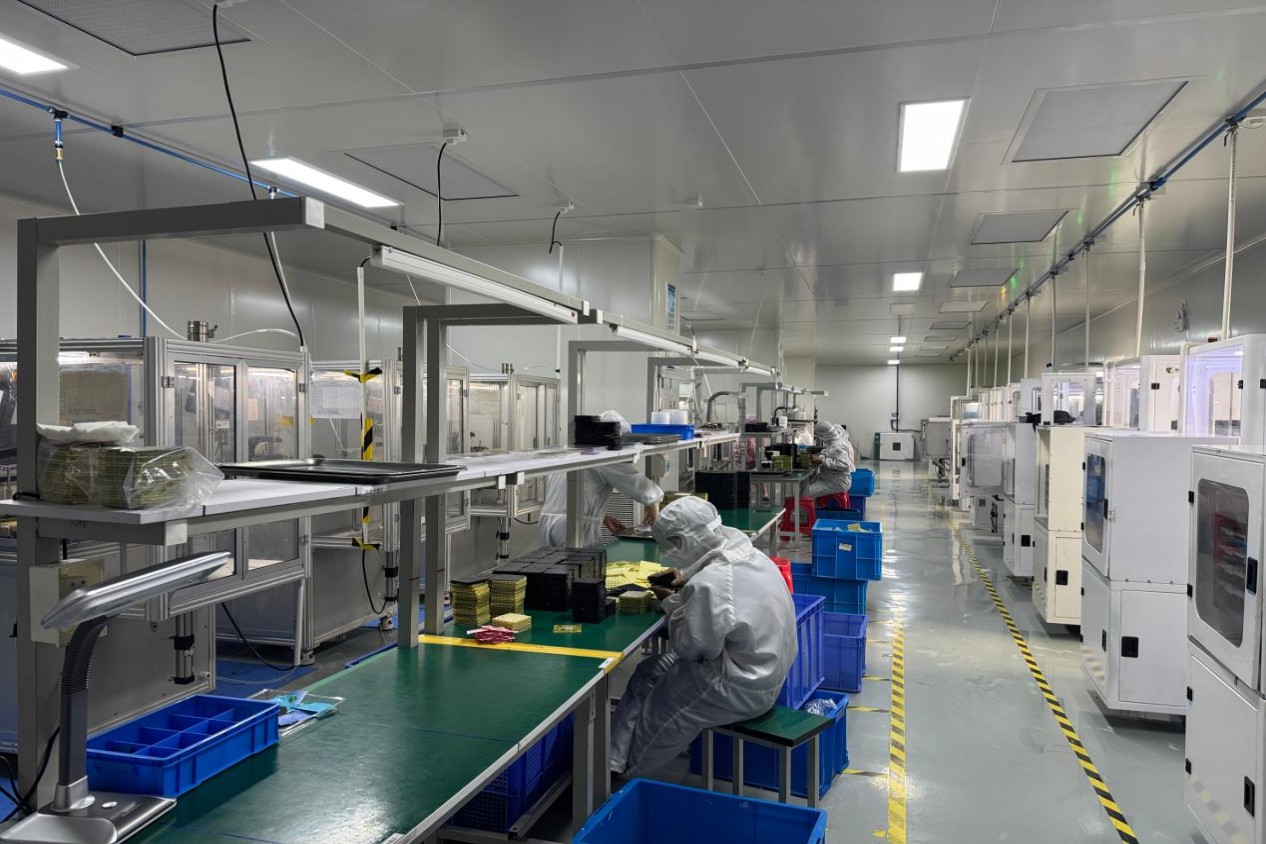

Pasul 5: Asamblarea lentilelor

Ansamblul lentilelor poate părea simplu din exterior.

Cu toate acestea, alinierea optică este extrem de sensibilă.

În timpul asamblarii, inginerii trebuie să controleze:

Poziţionarea elementelor

 Distanța dintre lentile

Alinierea axei optice

 Poziția de focalizare

Chiar și erorile mici de asamblare pot influența:

 Claritate

 consistența imaginii

Performanța MTF

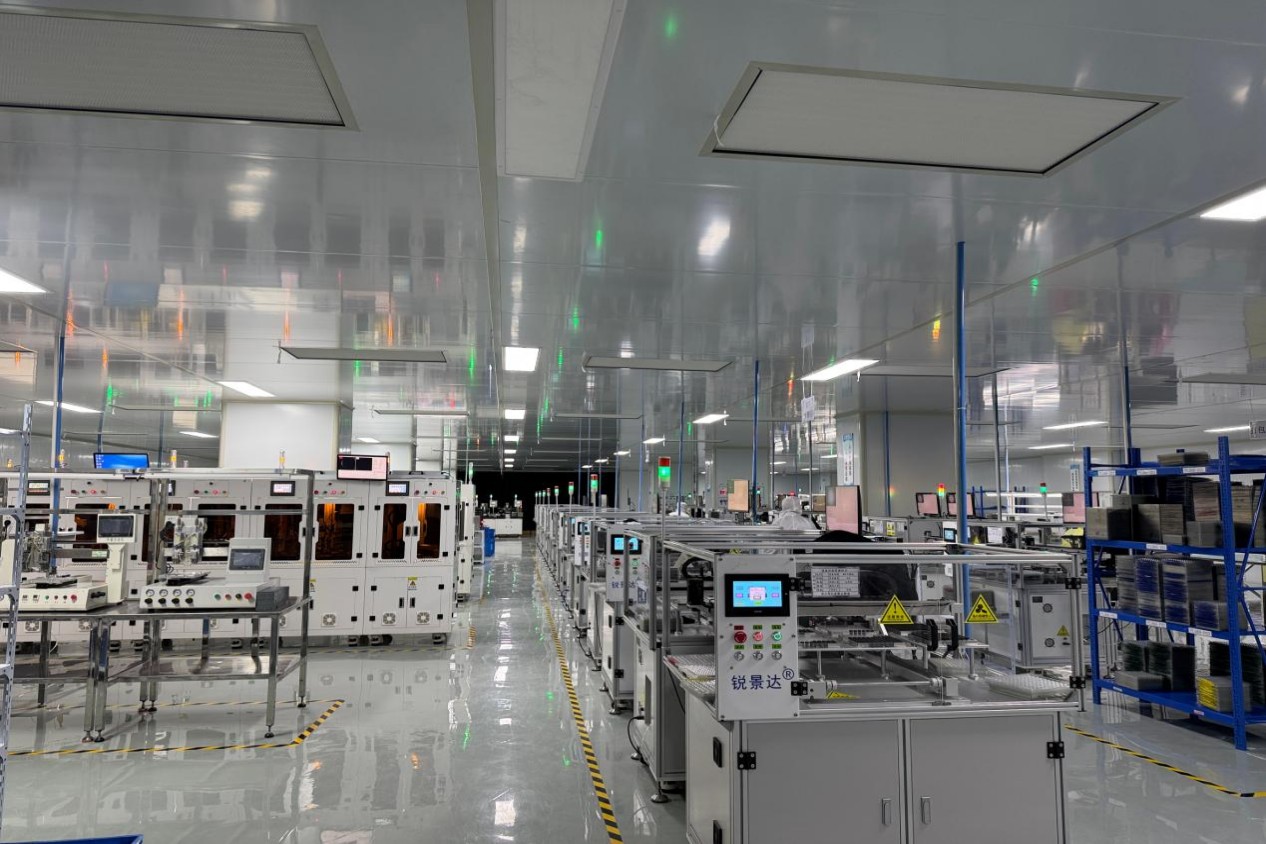

Acesta este motivul pentru care echipamentele automate de asamblare și inspecție de precizie au devenit din ce în ce mai importante în fabricile optice moderne.

Pasul 6: Controlul calității și testarea optică

Producerea unui obiectiv excelent nu este cea mai grea parte.

Producerea a mii de lentile identice este.

Producția în masă necesită un control strict al calității.

Producătorii profesioniști de optică folosesc sisteme de testare pentru a asigura coerența între diferite loturi de producție.

Metodele comune de inspecție includ:

 Testarea MTF

 Măsurare optică

 Testarea excentricității

 Controlul dimensional

 Testare de mediu

Scopul este simplu:

Al 10.000-lea obiectiv ar trebui să funcționeze ca primul eșantion aprobat.

Pasul 7: De la producția din fabrică la aplicația clientului

O lentilă nu există singură.

Devine parte a unui sistem complet de imagistică.

Un producător profesionist de lentile ar trebui să înțeleagă cum funcționează obiectivul după integrare.

De exemplu:

Un producător de camere de securitate îi pasă de:

 Imagistica de noapte

Recunoașterea AI

Monitorizare pe arie largă

O companie de drone îi pasă de:

 Greutate

 Câmp de vedere

Performanță la lumină scăzută

Un producător de roboți îi pasă de:

 Precizie

 Fiabilitate

Percepție în timp real

Cei mai buni furnizori de optică nu produc pur și simplu lentile.

Ele ajută clienții să rezolve problemele de imagine.

În interiorul Boshi Optics: Combinând designul optic și capacitatea de producție

LaOptica Boshi, credem că produsele optice de succes necesită atât cunoștințe de inginerie, cât și experiență în producție.

Procesul nostru de fabricație optică acoperă mai multe etape, inclusiv procesarea componentelor optice, fabricarea matrițelor de precizie, turnarea prin injecție, asamblarea lentilelor și inspecția calității.

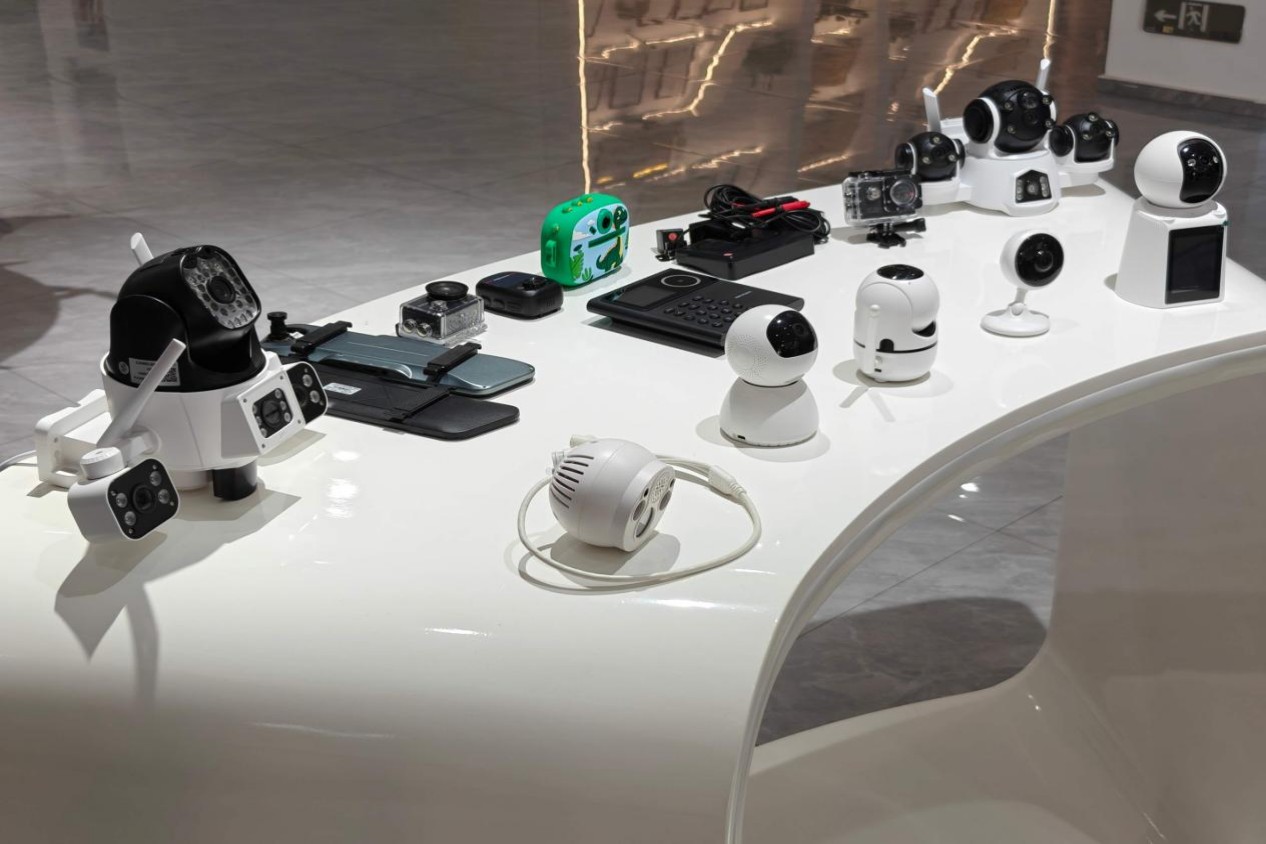

Cu capabilități care acoperă dezvoltarea optică, producția, asamblarea automată și testarea optică, Boshi Optics sprijină clienții în aplicații precum camere de securitate, sisteme de viziune AI, drone, imagini auto, dispozitive medicale și camere industriale.

Deoarece în producția optică, capacitatea de proiectare și capacitatea de producție nu pot fi separate.

Un design optic perfect care nu poate fi produs în mod constant nu este un produs de succes.

Gândul final: obiectivul din spatele fiecărei camere are o poveste

Obiectivul unei camere poate părea mic.

Dar crearea unui obiectiv de încredere necesită:

 Inginerie optică

 Fabricare de precizie

 Experienta de testare

 Managementul producției

 Îmbunătățirea continuă

Călătoria de la conceptul de design la producția de masă este locul în care se construiește adevărata expertiză optică.

Și asta este ceea ce separă un furnizor de lentile de un partener real de producție optică.
