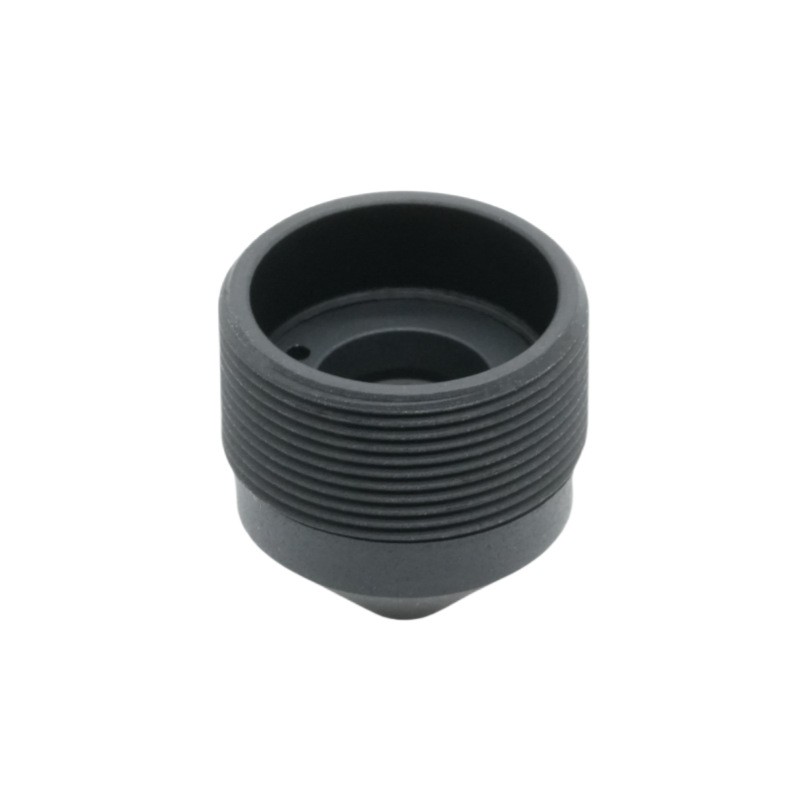

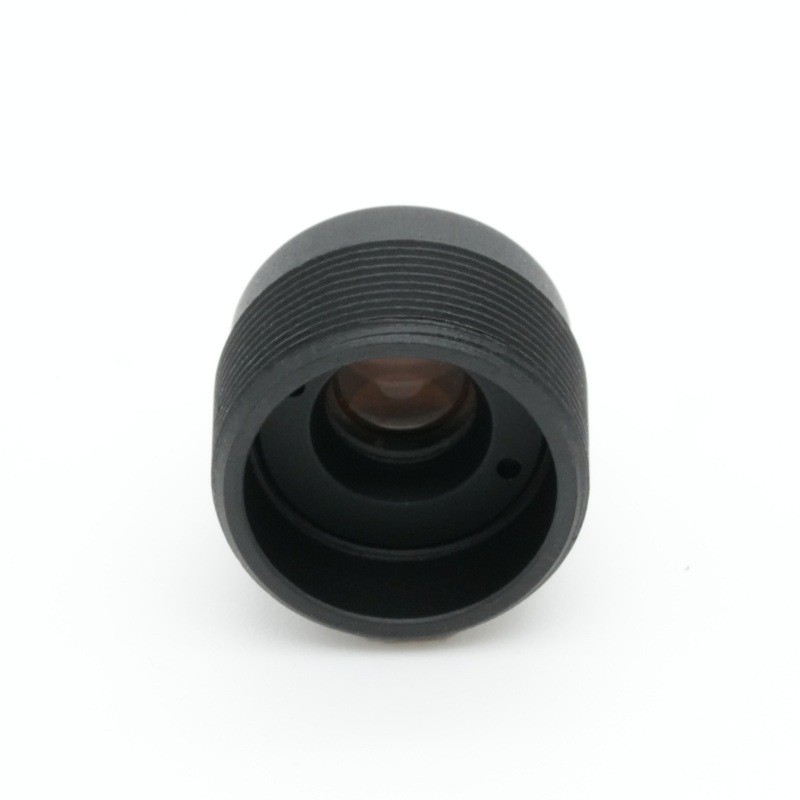

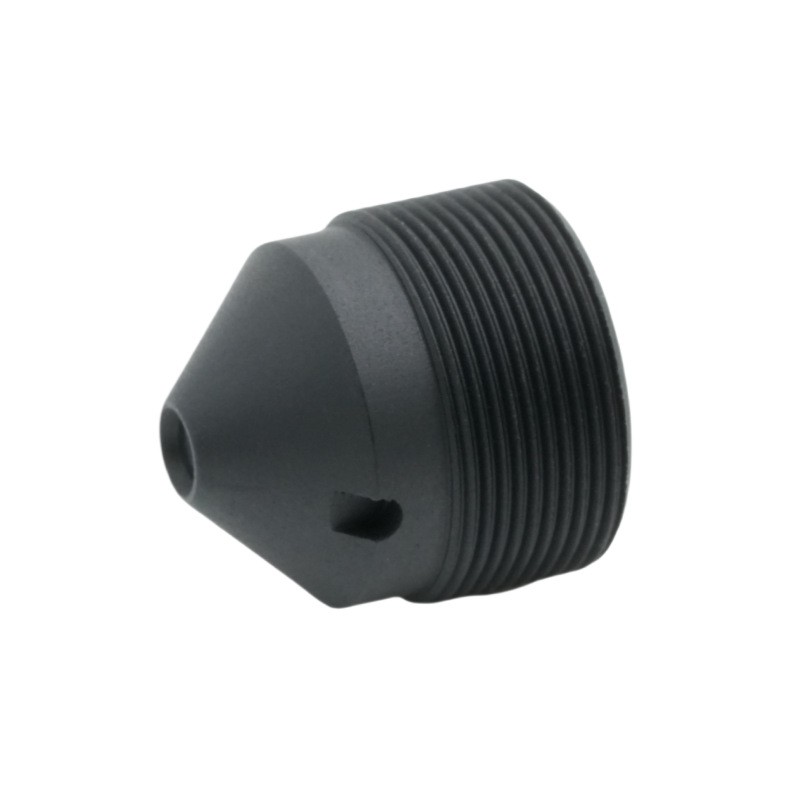

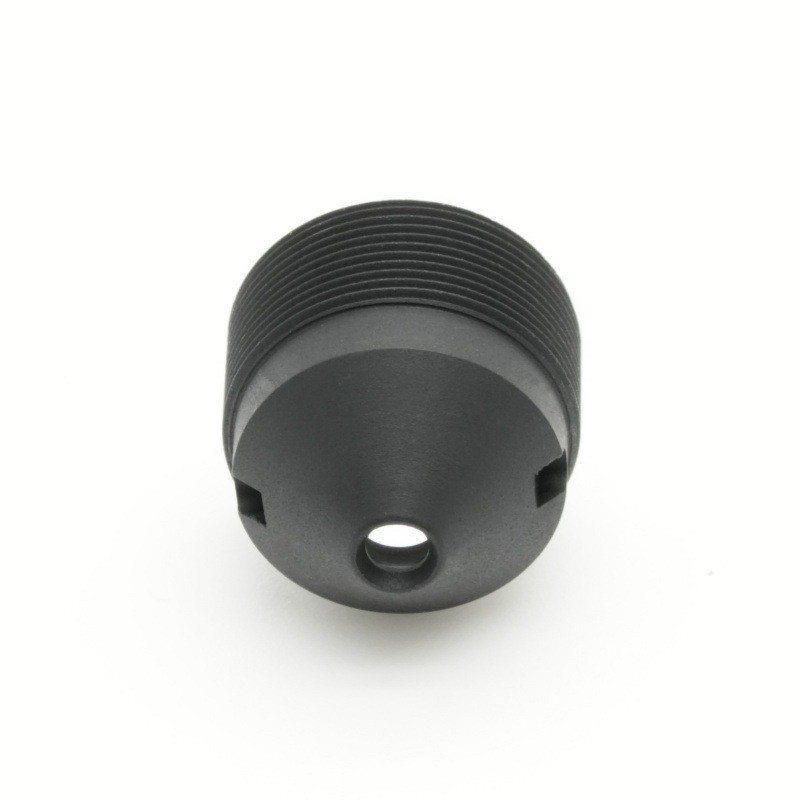

Lentila conica M7 de 6,2 mm

Brief de produs

Fabricat deTehnologie optică BOSHI, acest obiectiv de încredere cu focală fixă ​​de 6,2 mm este proiectat pentru proiecte de securitate OEM la scară largă și optimizat pentru standardul senzorului de 1/2,7 inch. Dispunând de o deschidere fixă ​​F2.6, această optică compactă în miniatură echilibrează capacitatea de adunare a luminii și adâncimea de câmp utilizabilă pentru implementările opticii de supraveghere la nivel mediu. Această lentilă profesională cu placă M7 adoptă un design de lentile cu unghi de rază scăzută menținut sub 15 grade și oferă performanțe ridicate ale lentilelor de iluminare relativă pentru a îmbunătăți defectele comune, cum ar fi vignetarea colțurilor și schimbarea culorii frecvent întâlnite în componenta obișnuită a camerei mini ip. Oferă un câmp vizual de 74 de grade în diagonală pentru a sprijini recunoașterea obiectelor și identificarea corpului uman, iar toleranța sa largă a cercurilor de imagine compensează deviația de asamblare în timpul producției de module de mare viteză. Tehnologia Optică BOSHI efectuează verificări optice și mecanice în întregime pentru fiecare lentilă de placă de securitate OEM, pentru a obține imagini stabile non-stop pentru hardware-ul de monitorizare comercială și rezidențială de interior. Optimizată pentru liniile de asamblare automate, această componentă optică se potrivește camerelor Wi-Fi, modulelor IP compacte și dispozitivelor multiple de supraveghere de uz general.

Descriere detaliată a produsului

Analiza parametrilor

1. Obiectiv focal fix de 6,2 mm cu EFL 6,2±5 procente.Această distanță focală fixă ​​medie este calibrată special pentru optica de supraveghere de nivel mediu. Nu va crea o distorsiune severă a marginilor, cum ar fi optica ultra-largă, și nici nu va sacrifica acoperirea scenei așa cum o fac lentilele compacte cu teleobiectiv. La înălțimea de instalare convențională de monitorizare pe perete, această distanță focală permite identificarea clară a figurii umane și a bunurilor la o distanță de observare de 3-8 metri. Funcționează bine pentru intrări, spații de birouri și săli de vânzare cu amănuntul și evită compromisurile de performanță aduse de obiectivele compacte ultra-large sau teleobiective.

2. F2.6 deschidere fixă ​​cu F/NO 2,6±5 procente.Această specificație cu iris fix se potrivește scenariilor de utilizare zilnică a supravegherii. Această deschidere fixă ​​F2.6 asigură o recepție stabilă a luminii în condiții de iluminare ambientală interioară obișnuită, păstrând în același timp o adâncime satisfăcătoare a câmpului. Țintele multiple la distanțe diferite în cadrul cadrului pot menține claritatea simultan. Evită riscurile de nefocalizare declanșate de deschiderea excesiv de mare a opticii miniaturale compacte.

3. Optimizare lentile în format 1/2,7 inch.Sistemul optic complet primește simulare și reglare care vizează senzor de 1/2,7 inch. Cercul său de imagine maxim de Ø7,0 mm creează o marjă de siguranță suficientă dincolo de zona de lucru activă a senzorului. La integrarea acestui obiectiv cu placă M7 în modulele camerei, decalajul minor de poziție generat de echipamentele automate SMT nu poate provoca vignetare mecanică și crește efectiv randamentul producției de masă pentru clienții OEM de camere.

4. Specificația câmpului vizual cu diagonală de 74 de grade, orizontală de 62 de grade și verticală de 33,5 grade.Acest parametru de unghi este calibrat pentru aplicația de securitate reală. Vizualizarea orizontală de 62 de grade satisface majoritatea cerințelor de monitorizare pe perete pentru birouri și magazine cu amănuntul. Unghiul său vertical adaptează înălțimea standard de instalare și previne risipa de resurse de pixeli pe tavan sau suprafață redundantă a imaginii de la sol.

5. lentilă cu unghi de rază șef cu CRA<15 grade.Acesta reprezintă un merit competitiv cheie al acestei componente de mini cameră ip. Multe lentile compacte cu costuri reduse au o valoare CRA ridicată. Atunci când este combinat cu senzorii CMOS mainstream, CRA ridicat va produce culoarea colțului, scăderea sensibilității și luminozitatea neuniformă. Controlat sub 15 grade, acest design de lentile reduce foarte mult astfel de defecte optice.

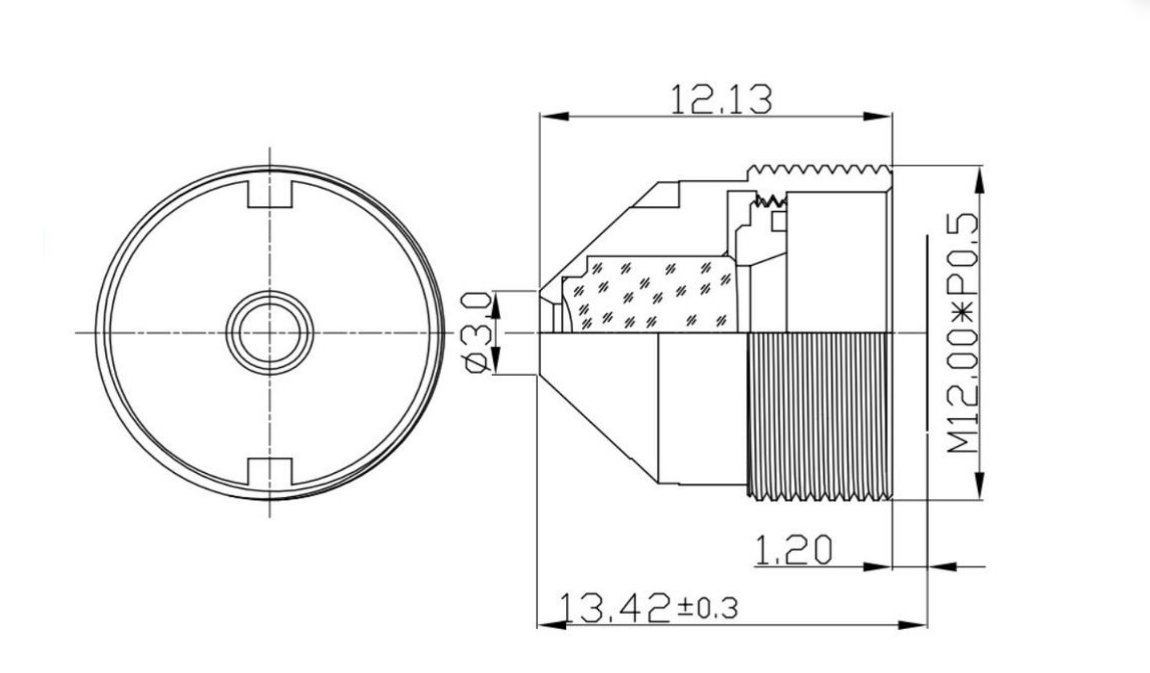

6. Specificații mecanice pentru obiectivul plăcii M7.TTL ajunge la 13,42±0,3mm și BFL ajunge la 6,5±0,2mm. Lungimea totală a pistei și distanța focală din spate urmează un management strict al toleranței. Dimensiunea generală compactă permite proiectarea modulelor miniaturale foarte integrate. Toleranțe mecanice precise oferă performanțe optice consistente după asamblarea automată prin înșurubare pentru comenzile în masă ale lentilelor plăcii de securitate OEM.

7. Indicele de distorsiune și iluminare.Distorsiunea TV este de -12,00 la sută, iar Iluminarea relativă ajunge la 58,0 la sută. Nivelul de distorsiune este ajustat pentru înregistrarea prin supraveghere video și previne întinderea nenaturală a scenei. Performanța lentilelor cu iluminare relativă ridicată de 58,0% păstrează luminozitatea corespunzătoare la colțurile imaginii și reduce volumul de lucru al algoritmului ISP pentru corecția marginilor întunecate.

Avantajele de performanță de bază ale tehnologiei optice BOSHI

1. Designul asortat al lentilei cu focală fixă ​​matură de 6,2 mm și diafragmă fixă ​​F2,6 oferă performanțe optice echilibrate pentru optica de supraveghere de nivel mediu. Lentila menține o ieșire stabilă în condiții luminoase în timpul zilei și în împrejurimile interioare slabe. Poate debloca complet capacitatea de imagine a obiectivului cu format de 1/2,7 inch, fără a depinde foarte mult de corecția software-ului ISP.

2. Fiind o optică compactă în miniatură, echipată cu un cerc de imagine mărit de 7,0 mm, acest obiectiv cu plăci M7 oferă toleranță la erori de asamblare. Deviația ușoară de poziție în timpul asamblarii modulului de masă nu va forma colțuri întunecate de imagine și va reduce raportul defect al produsului pentru producătorii OEM de camere.

3. Caracteristica nativă a lentilelor cu unghi de rază șef scăzut cooperează cu indici de lentile de iluminare relativ ridicată. Produsul realizează luminozitate favorabilă și consistență a culorii de la centrul imaginii spre colțuri. Rezolvă eficient problemele de umbrire a colțurilor și de schimbare a culorii care deranjează multe componente concurente ale camerei mini ip.

4. Structura mecanică este optimizată pentru procedurile automate de producție în masă. Tehnologia Optică BOSHI implementează inspecția prin eșantionare care acoperă indici optici și dimensiunea mecanică pentru fiecare lot de lentile ale plăcii de securitate OEM. Performanța stabilă a produsului poate fi garantată pentru proiectele de supraveghere OEM și ODM de volum mare.

5. Nivelul moderat de distorsiune a televizorului și performanța de iluminare a marginilor reduc cerințele pentru un algoritm complex de corecție a imaginii. Camerele asamblate cu acest obiectiv pot scoate înregistrări video naturale de supraveghere și pot economisi resurse de calcul pentru alte module funcționale.

Scenarii de aplicație țintă

1. Echipament comercial de supraveghere interioară.Aceasta acoperă camerele antifurt de vânzare cu amănuntul, modulele de monitorizare a biroului și camerele IP compacte pentru hol. Ca optică de supraveghere de nivel mediu, această lentilă de placă de securitate OEM se potrivește perfect cu lentilele cu format de 1/2,7 inchi. Fiind o componentă calificată pentru mini cameră ip, captează detalii clare despre obiecte și corpuri umane pentru zone publice de dimensiuni medii.

2. Dispozitive inteligente de securitate pentru acasă.Gama de aplicații conține camere de monitorizare Wi-Fi de uz casnic și module de camere auxiliare pentru intrarea în clădire. Beneficiind de un cadru optic miniatural compact și de caracteristicile lentilei cu unghi de rază șef scăzut, acest obiectiv cu plăci M7 poate adapta hardware-ul camerei de acasă cu spațiu de instalare intern limitat.

3. Mini sisteme de viziune încorporate.Acceptă camere auxiliare de control al accesului și module de colectare a imaginilor de dimensiuni mici care adoptă interfața M7. Lentila cu focală fixă ​​de 6,2 mm oferă o mărire adecvată pentru lucrările de observare a obiectelor la distanțe scurte și medii.

4. Proiecte de camere de supraveghere OEM de mare volum.Se aplică camerelor de securitate analogice și IP produse în serie. BOSHI Optical Technology furnizează soluții optice rentabile. Acest obiectiv cu deschidere fixă ​​F2.6 poate fi încorporat în hardware-ul finit al camerei pentru mărcile globale de produse de securitate.
