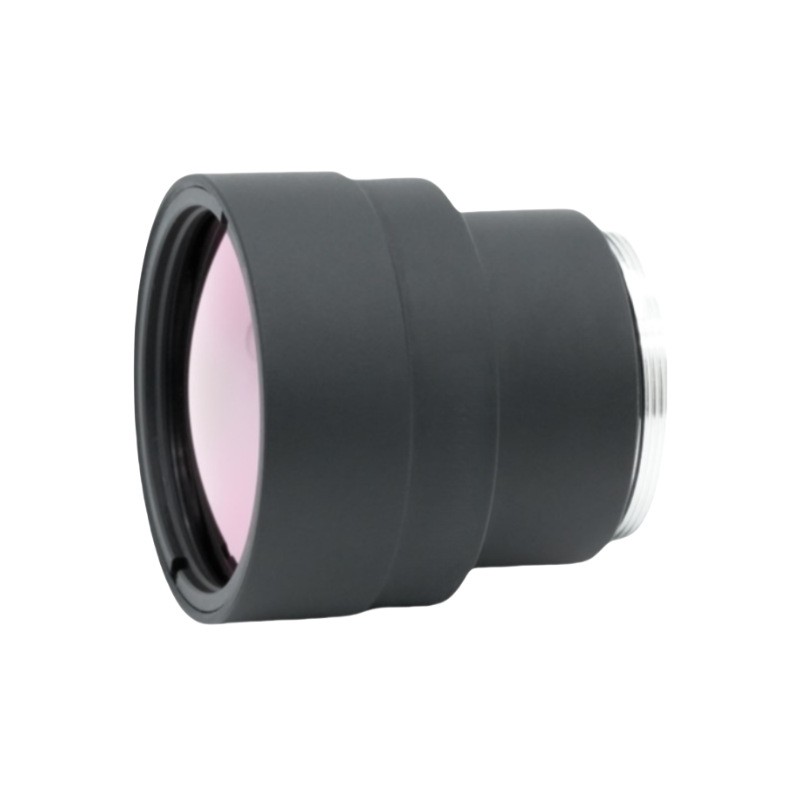

Lentila pentru imagini termice cu lungime focală de 25 mm

Brief de produs

Acest obiectiv cu infraroșu cu undă lungă F1.0 de 25 mm este cercetat și fabricat independent deBOSHI OpticalTehnologie. Fiind o lentilă de imagistică termică de înaltă performanță, care funcționează în banda de lungime de undă de 8-12 μm, această lentilă cu infraroșu cu undă lungă este optimizată pentru detectoare termice cu lentile de 640×512, 12 μm. Având o structură cu deschidere mare F1.0, obiectivul cu infraroșu oferă performanțe superioare de adunare a luminii pentru a face față scenariilor de lucru cu vizibilitate scăzută și monitorizare la temperatură scăzută. Structura de montare a obiectivului M22×0,5 acceptă instalarea simplă pe echipamentul camerei termice potrivite. Componenta frontală a lentilei atinge gradul de protecție IP67 pentru a oferi performanțe stabile de funcționare în aer liber. Acest obiectiv de cameră termică de 25 mm realizează o transmisie de peste 86 la sută și o iluminare relativă de peste 97 la sută, între timp, menține distorsiunea sub 2 la sută. Intervalul de reglare a focalizării acoperă 2 metri până la infinit, iar funcționarea stabilă poate fi realizată în condiții de temperatură cuprinsă între -40℃ și +80℃. Tehnologia optică BOSHI implementează o calibrare precisă pentru fiecare produs finit, pentru a susține o producție stabilă de imagini pentru dispozitivele de imagistică termică de supraveghere industrială și de securitate.

Descriere detaliată a produsului

1. Parametru

Parametrii optici ai acestui produs adoptă reglajul profesional completat de Tehnologia Optică BOSHI. Lungimea focală atinge 25 mm, iar numărul F se stabilește la F1.0. Lungimea de undă de lucru se încadrează în banda de infraroșu cu undă lungă de 8-12 μm, care aparține produsului standard de lentile cu infraroșu cu undă lungă. Această lentilă cu infraroșu realizează compatibilitatea perfectă cu detectoarele termice cu lentile de 640×512, 12μm și se adaptează la modulele de senzori infraroșii nerăciți. Câmpul vizual diagonal atinge 22,5 grade, câmpul vizual orizontal ajunge la 17,7 grade și câmpul vizual vertical ajunge la 14,1 grade. O astfel de configurație a parametrilor aduce o capacitate remarcabilă de observare pentru sarcinile de monitorizare la distanță medie.

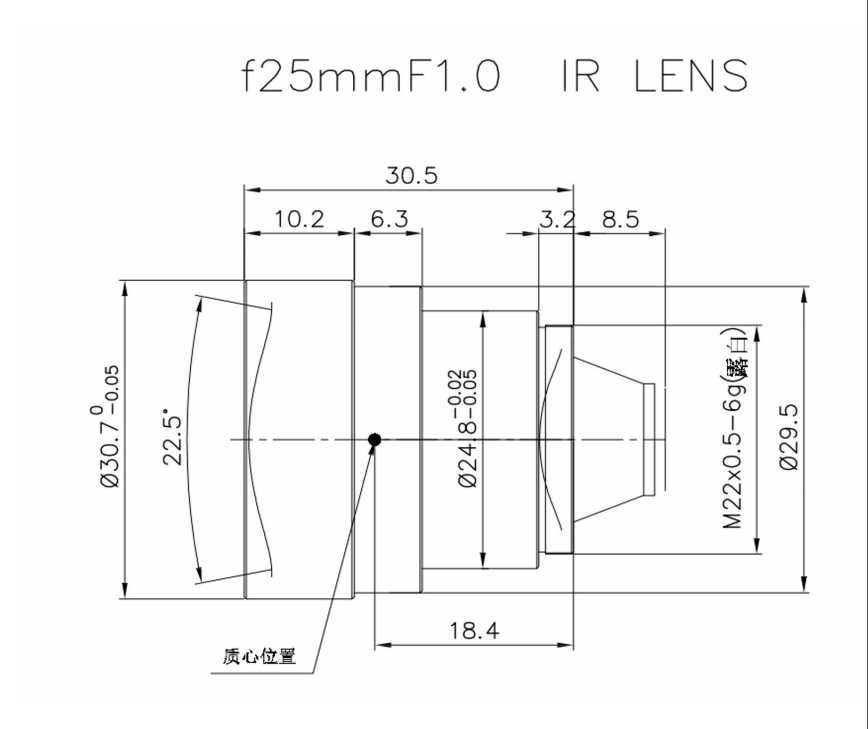

Parametrii mecanici și de mediu provin din designul standardizat al tehnologiei optice BOSHI. Interfața de montare a obiectivului M22×0,5 facilitează producătorilor de echipamente să finalizeze asamblarea produsului și integrarea echipamentelor. Domeniul de ajustare a focalizării se întinde de la 2 metri la infinit, ceea ce poate satisface cerințele de inspecție pe distanță scurtă, precum și cerințele de monitorizare la distanță lungă. Intervalul de temperatură de funcționare acoperă -40℃ până la +80℃, deciLentila pentru imagini termicepoate menține o producție stabilă în condiții climatice extreme. Unitatea de lentilă frontală atinge gradul de protecție IP67 pentru a sprijini instalarea în condiții complexe în exterior.

Parametrii de calitate a imaginii se bazează pe un proces avansat de acoperire antireflex. Suprafețele optice expuse primesc tratament de acoperire AR. Transmisanța reală rămâne mai mare de 86 la sută. Iluminarea relativă se menține peste 97%. Valoarea distorsiunii este controlată sub 2 procente. Fiecare index al acestui obiectiv pentru cameră termică este supus unei inspecții stricte înainte de livrarea produsului.

2. Avantaje de performanță

Diafragma mare F1.0: Tehnologia optică BOSHI aplică un design cu deschidere ultra-mare pe acest obiectiv cu infraroșu de 25 mm. Caracteristica structurală îmbunătățește, evident, eficiența de recepție a semnalelor de fotoni în infraroșu. Atunci când lucrați în medii cu radiații termice slabe, lentila pentru imagini termice poate scoate o imagine termică mult mai clară în comparație cu produsele cu o valoare mai mică a diafragmei.

O uniformitate optică excelentă: indicele de iluminare relativă peste 97 la sută limitează efectiv fenomenul de colț întunecat în zona marginii imaginii. Indicele de distorsiune sub 2 procente garantează autenticitatea geometrică a imaginii termice. Această caracteristică de performanță oferă suport tehnic de încredere pentru scenarii de aplicare a sistemelor termice orientate spre măsurare.

Adaptabilitate robustă la mediu: gradul de protecție IP67 al lentilei frontale realizează prevenirea prafului și capacitatea de impermeabilitate pe termen scurt pentru aplicarea în aer liber. Structura optică optimizată de la Tehnologia Optică BOSHI limitează în mod eficient fenomenul de compensare a focalizării cauzat de fluctuațiile drastice ale temperaturii. Lentila cu infraroșu cu undă lungă poate menține efectul de imagine consistent în condiții de schimbare bruscă a temperaturii.

Acoperire AR cu transmisie ridicată: Stratul de acoperire al acestui obiectiv de cameră termică de 25 mm F1.0 reduce pierderea de reflexie a luminii infraroșii la suprafață. Promovează eficiența utilizării energiei infraroșii și crește raportul semnal-zgomot al întregului sistem de camere termice. Structura optică asortată a lentilei de 12 μm oferă un joc complet potențialului de performanță al senzorului.

Interfață standardizată matură: Modul de montare a obiectivului M22×0,5 acceptă înlocuirea convenabilă a produsului. Partenerii cooperanți de echipamente ai BOSHI Optical Technology pot efectua lucrări de asamblare în volum mare în mod eficient cu această interfață standardizată.

3.Câmpuri de aplicație

Supraveghere de securitate perimetrul exterior: AceastaLentila pentru imagini termicesprijină activitatea de monitorizare a site-ului de apărare a frontierei. De asemenea, poate îndeplini sarcini de monitorizare termică perimetrală pentru zonele fabricii și zonele campusului. Lentila cu infraroșu de 25 mm completează activitatea de detectare a intrusilor zi și noapte, fără surse auxiliare de lumină vizibilă. Performanța structurală de gradul IP67 garantează o funcționare stabilă de lungă durată în aer liber pentru lentila cu infraroșu cu undă lungă.

Întreținere predictivă industrială: Acest obiectiv pentru camere termice poate fi asamblat pe dispozitive cu camere de inspecție termică. Operatorii folosesc performanța optică a lentilei de 12 μm pentru a descoperi riscurile de defecțiune la supraîncălzire ale echipamentelor de alimentare, componentelor mecanice ale rulmenților și instalațiilor dulapului electric. Capacitatea de potrivire a detectorului de 640×512 asigură detalii bogate ale imaginii pentru diagnosticarea defecțiunilor echipamentului.

Monitorizarea traficului și transportului: Produsul poate fi aplicat pentru lucrări de detectare în infraroșu a traficului rutier. Completează funcția de captare a căldurii vehiculului și funcția de declanșare a alarmei de temperatură anormală. Proprietatea câmpului vizual de distanță medie a acestui obiectiv de 25 mm se potrivește cerințelor de monitorizare în timp real pe drum.

Sarcini utile ale sistemului fără pilot: caracteristica de volum compact a lentilei de imagistică termică F1.0 îl face potrivit pentru echipamentele robotizate la sol și pentru încărcarea vehiculelor aeriene fără pilot mic. Pe vreme cețoasă, pe timp de noapte sau în mediu plin de fum, lentila cu infraroșu sprijină executarea sarcinilor de căutare și salvare.

Prevenirea incendiilor și avertizare timpurie: Lentila cu infraroșu cu val lung îndeplinește o misiune de monitorizare a incendiilor forestiere. De asemenea, realizează funcția de avertizare timpurie a temperaturii interne a depozitului. Configurația cu distanța focală de 25 mm îi ajută pe utilizatori să capteze în timp util informațiile anormale ale surselor de căldură la distanță medie.
