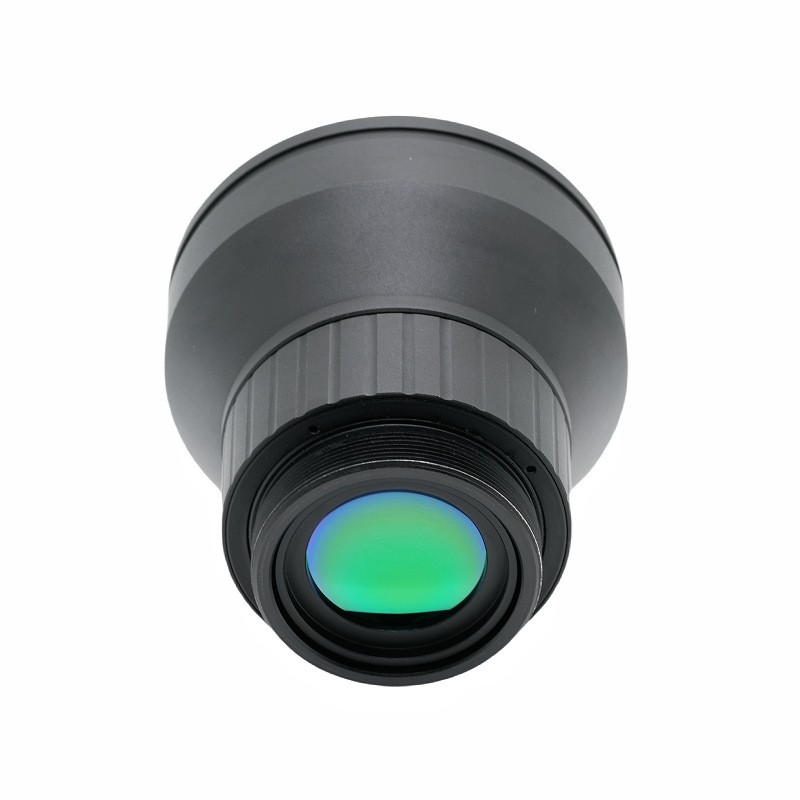

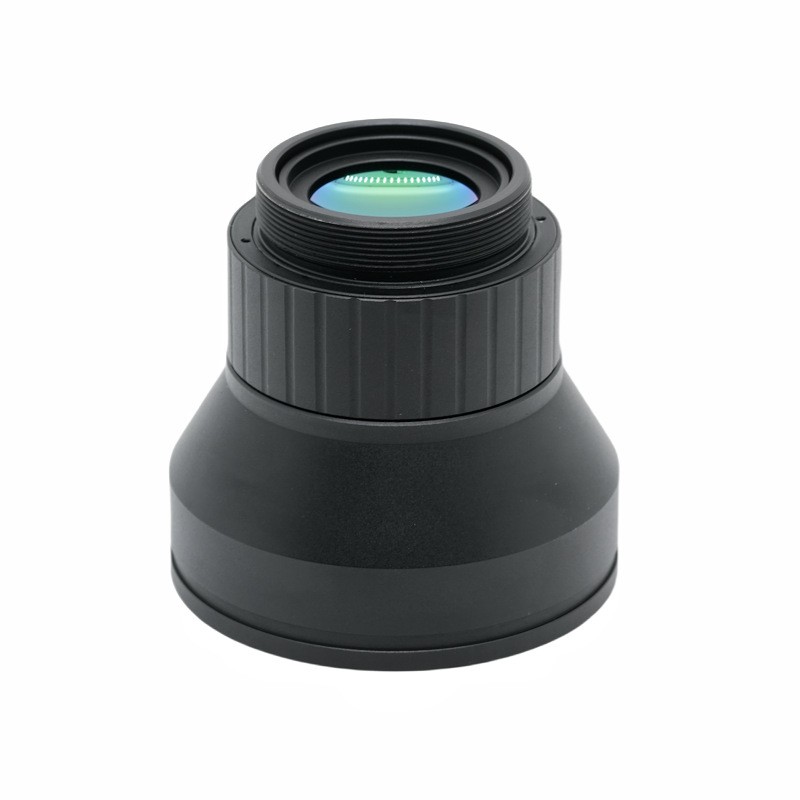

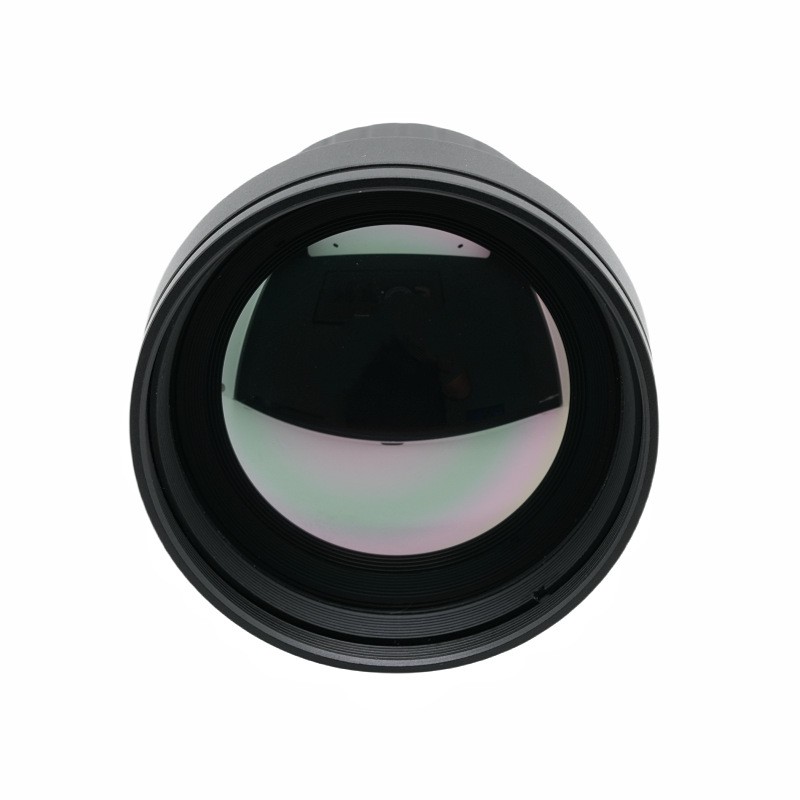

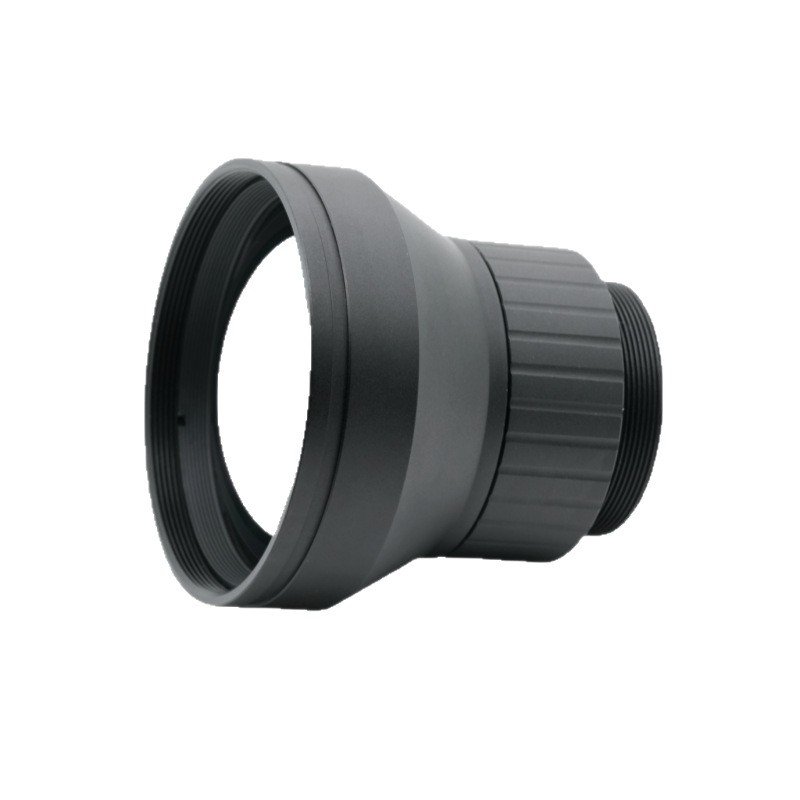

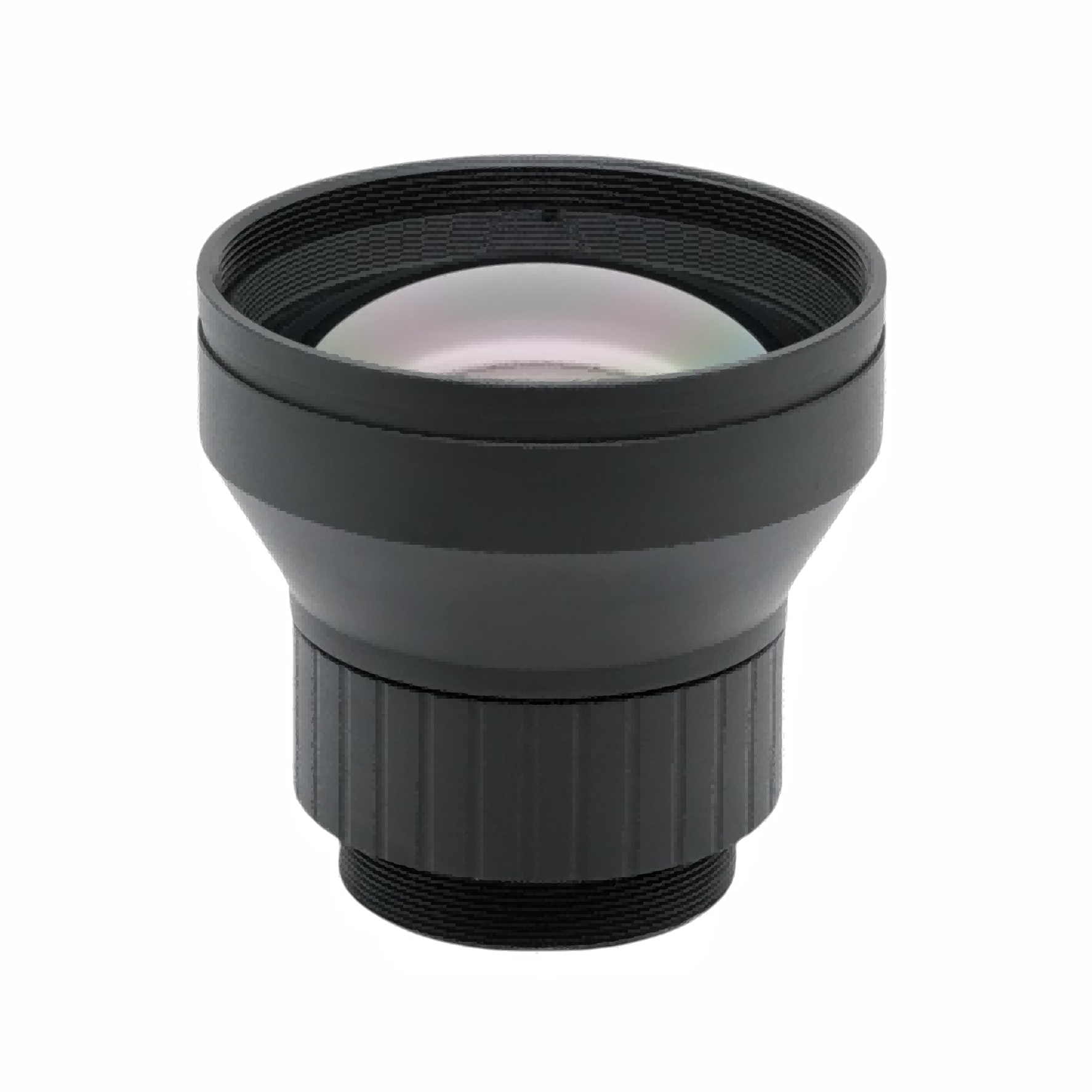

Lentila pentru imagini termice cu distanta focala de 50 mm

Scurtă descriere a produsului

Această lentilă de imagine termică de înaltă performanță este dezvoltată și fabricată de BOSHI Optical Technology, concepută pentru dispozitive de imagistică termică în infraroșu cu undă lungă nerăcită. Adoptând distanța focală de 50 mm împreună cu o deschidere mare F1.0 strălucitoare, acest obiectiv pentru imagini termice posedă o capacitate excelentă de adunare a luminii pentru a face față scenariilor de detecție termică cu lumină scăzută. Produsul se potrivește cu detectoare de infraroșu de 640 × 512,12 μm și funcționează în banda spectrală de infraroșu cu undă lungă clasică de 8-12 μm.

Componenta optică frontală atinge gradul de impermeabilitate IP67. Produsul poate funcționa stabil în intervalul de temperatură de la minus 40 de grade Celsius până la plus 80 de grade Celsius. Acceptă reglarea focalizării acoperind doi metri până la infinit. Transmisanța rămâne peste 90 la sută, în timp ce iluminarea relativă atinge nu mai puțin de 94 la sută, ceea ce poate produce imagini termice uniforme și clare. Această lentilă cu infraroșu se potrivește scenariilor, inclusiv monitorizarea în aer liber, securitatea perimetrului și observarea termică. Oferă performanțe optice stabile și de încredere pentru diverse sisteme de imagistică în infraroșu care rulează în condiții dificile de lucru.

Descriere detaliată a produsului

Parametru

1. Specificații optice

Echipat cu o lungime focală de 50 mm și o deschidere mare F1.0, acest obiectiv cu infraroșu cu undă lungă funcționează în banda spectrală de 8-12 μm. Este optimizat pentru a se asocia cu un detector de 640×512 cu dimensiunea pixelilor de 12μm. Câmpul vizual în diagonală este de 11,27 grade, câmpul vizual orizontal este de 8,8 grade și câmpul vizual vertical este de 7,0 grade. O astfel de setare a câmpului vizual creează un interval de acoperire adecvat și satisface cerințele de utilizare a observației termice la distanță lungă. Tehnologia optică BOSHI completează simularea optică și verificarea repetată pentru acest obiectiv de termoviziune pentru a echilibra dimensiunea diafragmei, distanța de detectare și intervalul de imagine.

2. Specificații mecanice și de mediu

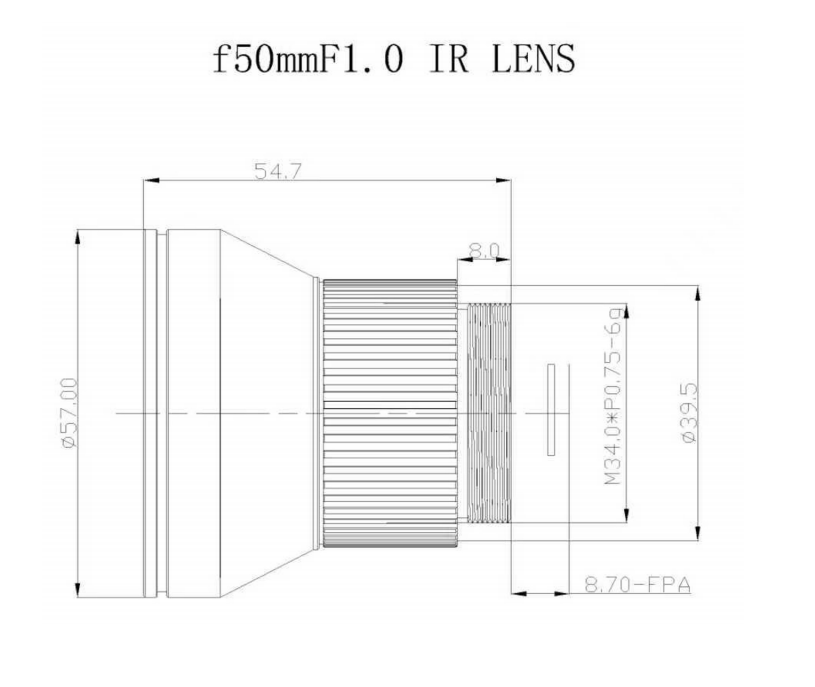

Obiectivul folosește o structură de montare M34×0,75 pentru a realiza o instalare convenabilă și andocare pentru diferite gazde de echipamente. Intervalul de reglare a focalizării acoperă doi metri până la infinit. Elementul frontal câștigă capacitatea de protecție IP67. Temperatura de funcționare admisă se întinde de la minus 40 de grade Celsius până la plus 80 de grade Celsius pentru a se adapta la medii de câmp cu temperaturi ridicate și joase. Suprafețele optice expuse sunt procesate cu un strat anti-reflexie AR pentru a reduce pierderea de reflexie a energiei în infraroșu. Tehnologia Optică BOSHI efectuează întărirea structurii mecanice și testul de fiabilitate a mediului pentru această lentilă infraroșu nerăcită.

3. Specificații de calitate a imaginii

Indicele de transmisie nu este mai mic de 90%. Iluminarea relativă păstrează nu mai puțin de 94 la sută. Valoarea distorsiunii este controlată în minus 1,0 la sută. Tehnologia optică BOSHI stabilește standarde stricte de inspecție a producției pentru acest obiectiv de 8-12 μm. Fiecare lentilă de termoviziune finită va trece printr-o testare optică cu mai multe articole pentru a garanta o calitate stabilă și consecventă a imaginii la livrare în masă.

Avantaje de performanță

1. Performanță remarcabilă de adunare a luminii

Designul cu deschidere mare F1.0 al acestui obiectiv pentru imagini termice crește semnificativ cantitatea de fotoni infraroșii absorbită. Când semnalul de radiație termică este slab în mediul de lucru, raportul semnal-zgomot al imaginii termice poate fi ridicat în mod eficient. Un semnal infraroșu mai valid intră în detectorul de 640×512, astfel încât conturul țintei și caracteristica de temperatură pot fi distinse mai clar. Tehnologia optică BOSHI optimizează aspectul interior al grupului de lentile pentru a oferi un joc complet performanței cu deschidere mare, fără a sacrifica alți indicatori optici.

2. Uniformitate fină a imaginii

Acoperirea anti-reflexie AR aduce o transmisie mai mare de 90% și maximizează rata de utilizare a energiei infraroșii. Iluminarea relativă peste 94 la sută limitează fenomenul de întunecare a colțurilor imaginii. Întreaga imagine formată pe suprafața detectorului menține luminozitatea uniformă. Utilizatorii nu vor întâlni o zonă parțială prea întunecată atunci când observă ținte. Această lentilă cu infraroșu cu undă lungă păstrează efectul de imagine uniform, fie pentru inspecție la distanță apropiată, fie pentru monitorizare la distanță lungă.

3. Fiabilitate puternică pentru mediu dur

Beneficiind de nivelul de protecție IP67 al elementului frontal, praful și apa pot fi ținute departe de părțile optice cheie. Gama largă de temperatură de funcționare permite lentilei infraroșu nerăcite să funcționeze normal în condiții de vară arzătoare și de iarnă rece. Produsul acceptă lucrul continuu în aer liber non-stop. Tehnologia optică BOSHI completează verificarea rezistenței la praf, la apă și la impactul temperaturii, astfel încât lentila să poată menține performanța stabilă în condiții de vreme complexă de exterior.

4. Capacitate optică cu distorsiuni scăzute

Distorsiunea este controlată în minus 1,0 la sută. Deformarea geometrică a imaginii este menținută la un nivel scăzut. Atunci când operatorii implementează măsurarea dimensiunii și observarea poziției pentru ținte termice, abaterea de măsurare cauzată de distorsiunea lentilei poate fi redusă. Această caracteristică face acest lucruLentila de termoviziune de 50 mmpotrivit pentru scenarii care necesită o analiză de înaltă precizie a țintei.

5. Capacitate largă de ajustare a focalizării

Intervalul de focalizare de la doi metri la infinit se realizează prin mecanism mecanic de focalizare. Același obiectiv cu montură M34 poate finaliza imaginile clare pentru obiecte verificate la distanță apropiată, precum și pentru ținte monitorizate la distanță îndepărtată. Integratorii de sistem nu trebuie să înlocuiască hardware-ul lentilelor atunci când schimbă distanța de observare, ceea ce îmbunătățește flexibilitatea aplicației echipamentelor.

Câmpuri de aplicare

1. Securitatea perimetrului și supravegherea frontierei

Această lentilă pentru imagini termice este încorporată în camerele termice de exterior în cantitate mare. Bazându-se pe caracteristica de detectare pe orice vreme, realizează identificarea intruziunilor și avertizarea timpurie a perimetrului zi și noapte. În întuneric total, vreme încețoșată sau condiții de iluminare slabă, detectorul de 640×512 asortat cu această lentilă cu infraroșu cu undă lungă poate capta semnalul de căldură al obiectelor care pătrund. Tehnologia optică BOSHI oferă această componentă optică pentru mulți producători de echipamente de securitate pentru a construi sisteme de apărare perimetrală.

2. Inspecție termică industrială

Lentila infraroșu nerăcită servește pentru monitorizarea temperaturii echipamentelor industriale. Poate capta puncte de căldură anormale pentru a realiza diagnosticarea defecțiunilor de supraîncălzire. Scenariile de utilizare tipice includ verificarea stării echipamentelor din fabrică, monitorizarea echipamentelor centralei electrice și inspecția scurgerilor de căldură în conducte. Transmitanța ridicată adusă de acoperirea AR asigură restabilirea exactă a informațiilor despre temperatura obiectului și ajută personalul să găsească în avans riscurile ascunse ale echipamentelor.

3. Observare în aer liber și salvare în căutare

Lentila de 8-12μm este asamblată pe dispozitive de observare în infraroșu. Ea întreprinde misiuni de avertizare timpurie a pericolului de incendiu forestier, precum și misiuni de căutare și salvare pe teren. În mediul pe timp de noapte sau cu ceață puternică, unde lumina vizibilă nu funcționează, distanța focală de 50 mm oferă o capacitate adecvată de observare la distanță lungă pentru a localiza sursele de căldură, cum ar fi punctele de incendiu și personalul prins. Protecția IP67 face ca obiectivul să se adapteze la climatul complex în aer liber din locurile de salvare.

4. Sistem infraroșu montat pe vehicul

Acest obiectiv de termoviziune F1.0 se potrivește cu modulele termice transportate pe vehicul. Platformele vehiculelor se confruntă adesea cu vibrații puternice și schimbări bruște de temperatură. Structura mecanică și performanța de mediu verificate de Tehnologia Optică BOSHI fac ca lentilele să aibă un efect optic infraroșu constant în condiții complicate de drum și vreme. Ajută sistemele vehiculelor să perceapă țintele termice din jur.

5. Ansamblu cameră infraroșu nerăcită

BOSHI OpticalTehnologia furnizează acest obiectiv pentru imagini termice cu montură M34 ca componentă optică de bază pentru producătorii de camere termice OEM și ODM. Partenerii pot finaliza ansamblul produsului camerei combinând acest obiectiv cu detectoare de 640×512 și module de circuit. Produsul acceptă ajustarea personalizată a potrivirii în funcție de cerințele sistemului și îndeplinește cerințele de producție în masă ale producătorilor de camere cu infraroșu.
