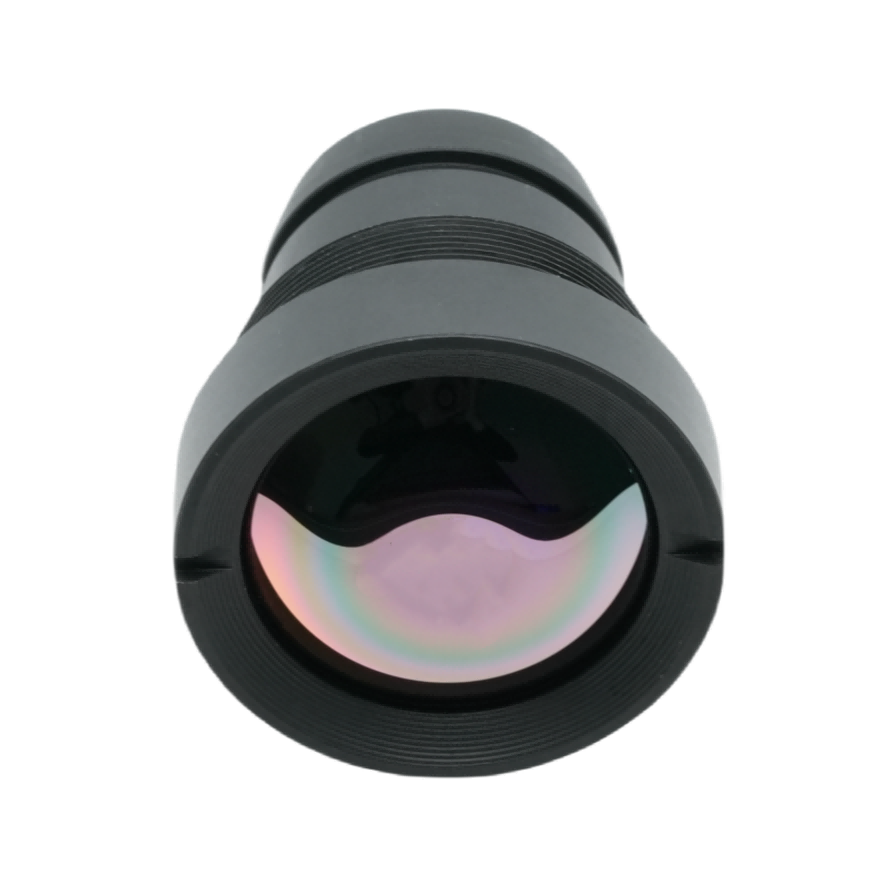

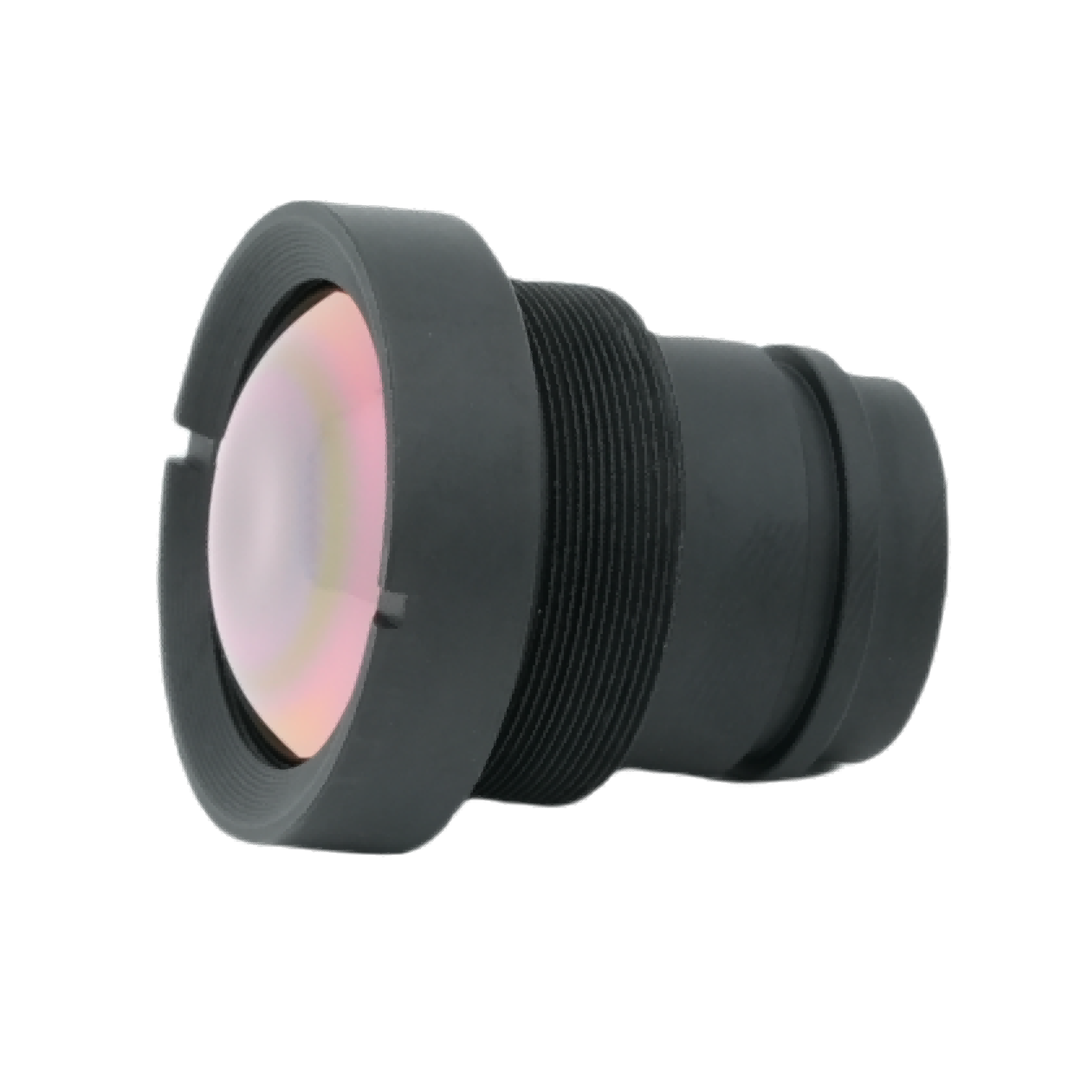

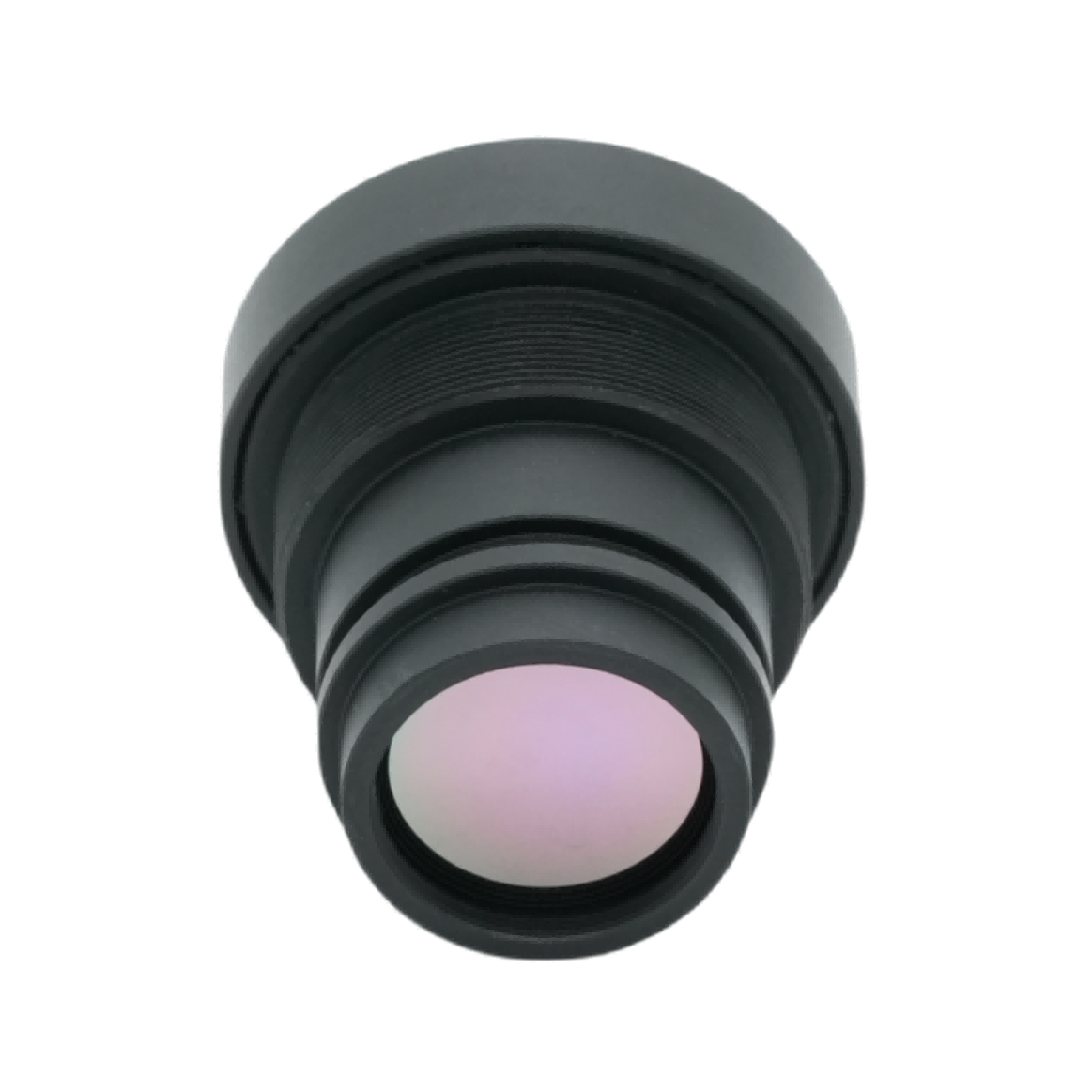

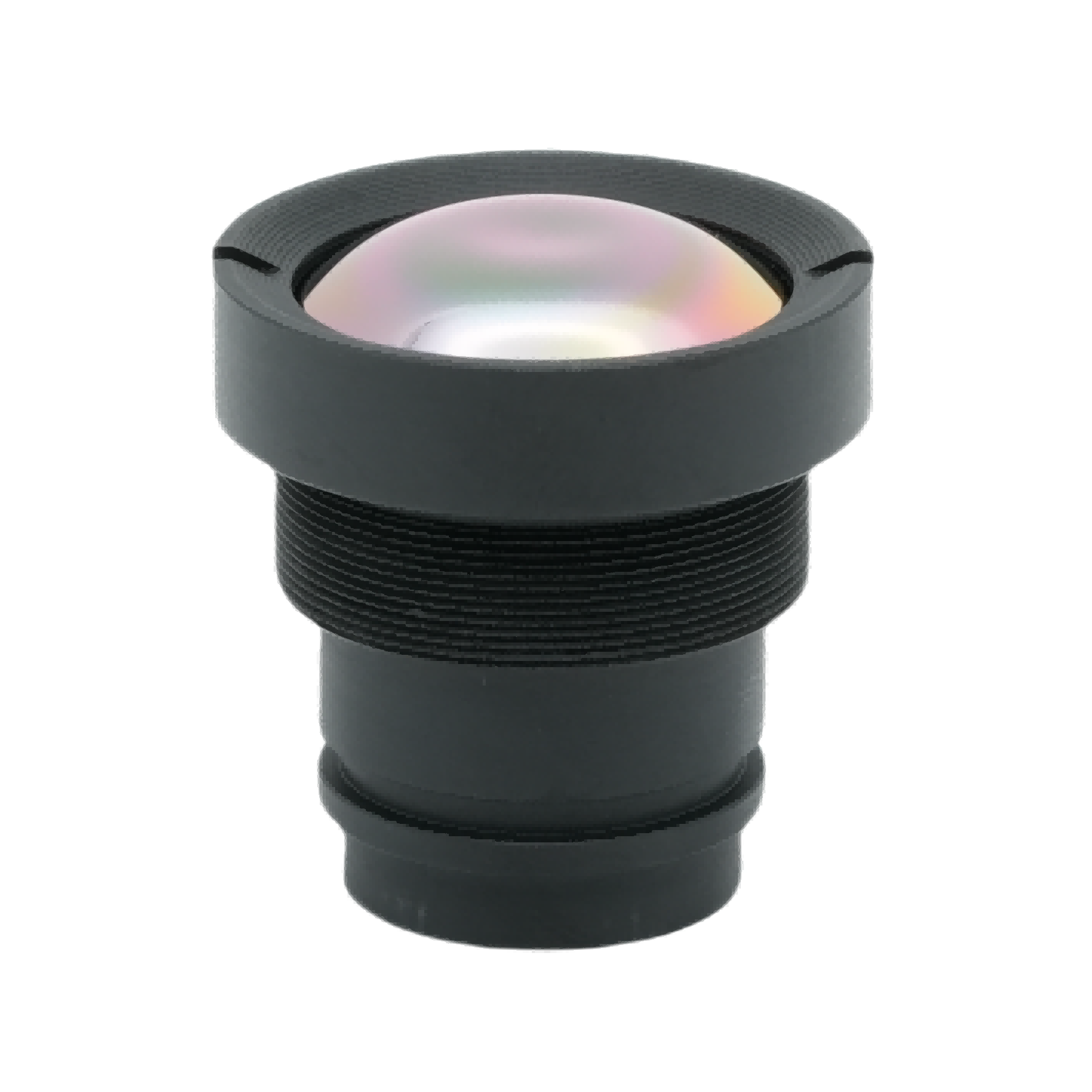

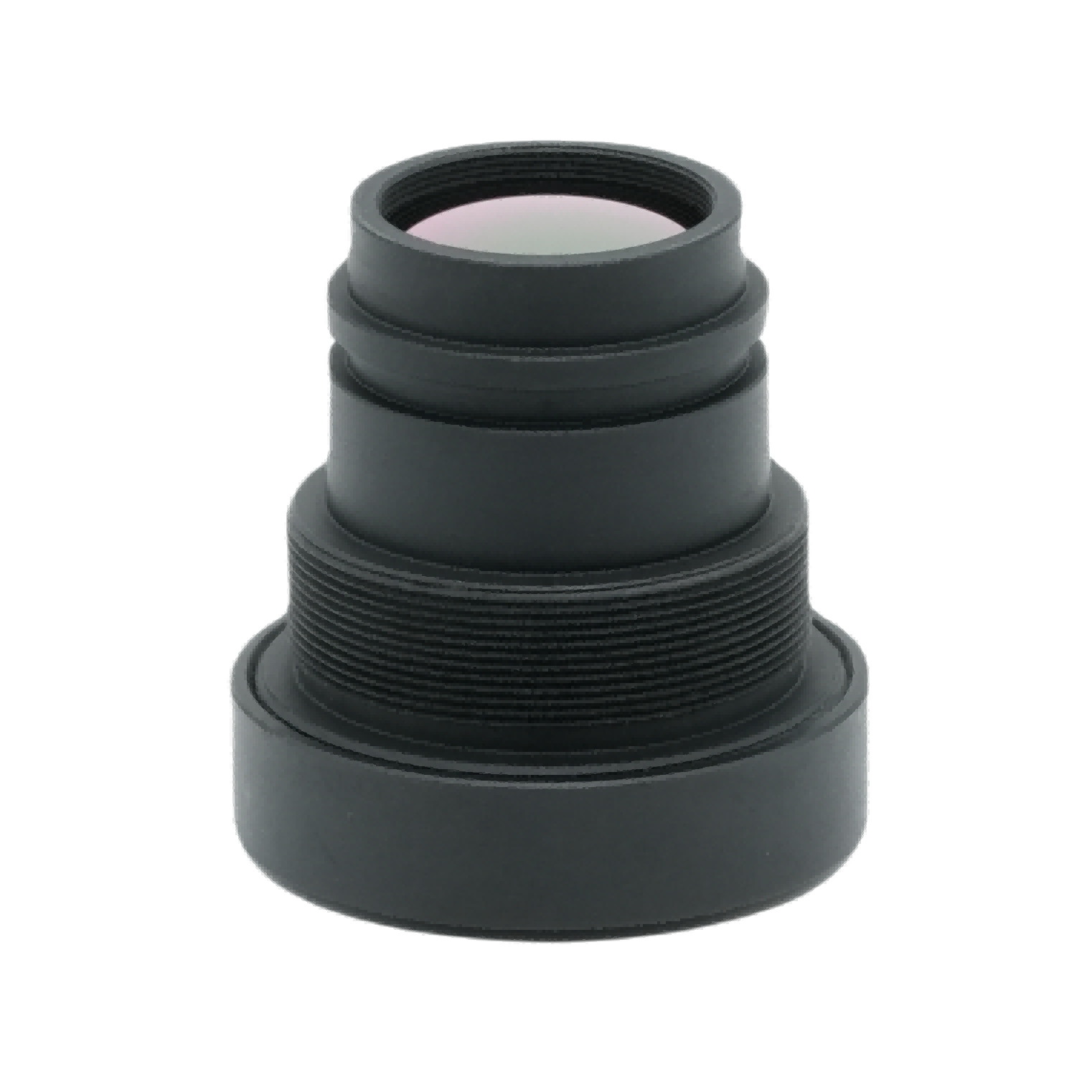

Lentila pentru imagini termice M22 de 4,1 mm

Brief de produs

Fabricat și furnizat deBOSHI OpticalTehnologie, această distanță focală F1.0 de 4,1 mmlentila de termoviziuneeste un obiectiv în infraroșu cu unghi ultra-larg optimizat pentru o rezoluție de 640×512, rețele de plan focal infraroșu nerăcit de 12 μm pixeli. Această lentilă cu infraroșu termic adoptă un strat antireflex AR expus avansat pentru a realiza transmisia infraroșu peste 88%. Fiind o lentilă optică profesională în infraroșu dezvoltată de BOSHI Optical Technology, unitatea dispune de protecție frontală a lentilelor IP67, construcție ușoară de aproximativ 25 de grame și stabilitate optică de încredere la temperatură largă. Poate realiza o integrare ușoară în sistemele compacte de camere termice nerăcite. Aspectul său larg FOV oferă o acoperire extinsă a scenei pentru a se adapta la scenarii diversificate de implementare a imaginilor termice și echilibrează cerințele de ușurință și producția de imagini practice pentru dispozitivele hardware termice de dimensiuni mici.

Descriere detaliată a produsului

Parametru

1. Specificații optice

Acest obiectiv optic cu infraroșu are o distanță focală de 4,1 mm alături de o deschidere ultra-mare F1.0. Diafragma ultra-mare îmbunătățește semnificativ capacitatea de absorbție a luminii infraroșii. O astfel de performanță optică constituie garanția de bază pentru o imagine clară a acestei lentile cu infraroșu termic în condiții de funcționare la temperatură scăzută și la radiație scăzută.

2. Potrivirea detectoarelor

Tehnologia optică BOSHI proiectează acest obiectiv pentru a se împerechea cu detectoare infraroșu cu pixeli de 12μm cu rezoluție 640×512. Menține o compatibilitate ridicată cu formatele principale de senzori termici nerăciți. Caracteristica hardware bine adaptată elimină abaterea imaginii declanșată de condițiile nepotrivite dintre obiectiv și cipul senzorului.

3. Câmp de vedere

Obiectivul acceptă FOV de 130 de grade în diagonală, 102 de grade pe orizontală, 83 de grade pe verticală. Echipamentul obține o acoperire a scenei cu rază mare de acțiune fără ansambluri suplimentare de scanare mecanică. Această proprietate simplifică proiectarea generală a structurii mecanice a echipamentelor de termoviziune.

4. Focus Performance

Intervalul de focalizare continuă se întinde de la 0,5 metri la infinit. Performanța focalizării echilibrează operațiunile de inspecție la distanță apropiată și sarcinile de supraveghere la distanță lungă. Lărgește limita de distanță utilizabilă a acestui obiectiv cu distanță focală de 4,1 mm pentru implementarea reală pe site.

5. Indicele de mediu și mecanic

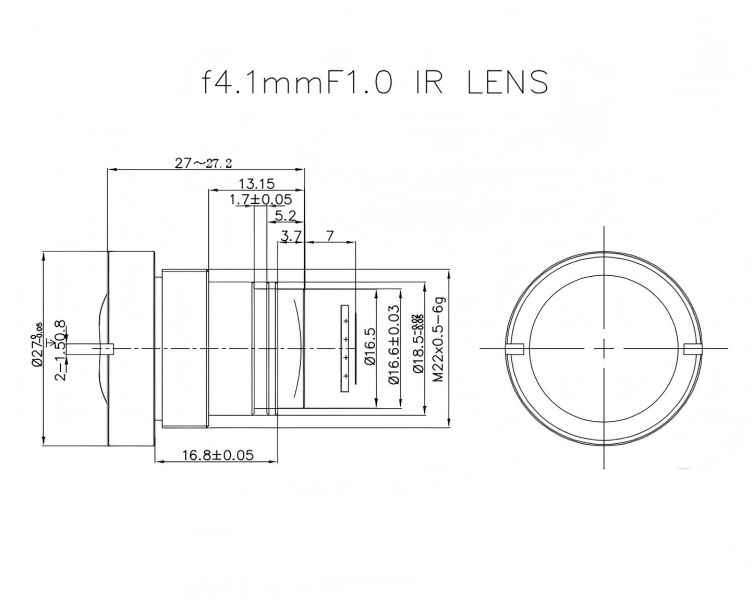

Temperatura de funcționare acoperă între minus 40 de grade Celsius și plus 80 de grade Celsius. Suprafața lentilei frontale atinge standardul IP67 rezistent la apă și praf. Utilizează interfața filetată standard cu montare M22×0,5 pentru a simplifica munca de asamblare. Greutatea netă este de aproape 25 de grame, ceea ce creează premisele favorabile pentru dezvoltarea produselor de echipamente ușoare.

6. Indicatori de calitate a imaginilor

Cu acoperirea anti-reflexie AR echipată, transmitanța optică depășește 88 la sută. Iluminarea relativă rămâne peste 80%. Valoarea distorsiunii se menține sub 45%. Acest grup de indicatori realizează un echilibru bun între caracteristica imaginii cu unghi larg și performanța calității imaginii din lumea reală a lentilelor optice cu infraroșu.

Avantaje de performanță

1. Sensibilitate termică excelentă la lumină scăzută

Diafragma maximă F1.0 mărește eficiența colectării energiei radiante. Când lucrați în medii slabe și cu radiații scăzute, această lentilă cu infraroșu termic poate crește vizibil contrastul imaginii termice. Reduce probabilitatea de estompare a imaginii atunci când semnalul infraroșu țintă devine slab și oferă o bază stabilă a imaginii pentru observarea scenei cu strălucire scăzută.

2. Acoperire ultra-largă a scenei

FOV lat în diagonală de 130 de grade permite unei singure unități hardware să monitorizeze un domeniu spațial extins. Implementatorii proiectului pot reduce în consecință numărul total de camere termice necesare pentru monitorizarea întregii zone. Această schimbare aduce o reducere directă a cheltuielilor generale de construcție a sistemului. Tehnologia optică BOSHI optimizează calea optică pentru a garanta o calitate a imaginii utilizabilă în condiții de unghi de vizualizare atât de mari.

3. Uniformitate fiabilă a imaginii

Iluminarea relativă mai mare de 80 la sută limitează efectiv problema de vignetare. Cadrul imaginii menține luminozitatea constantă în toate zonele. Transmisia cu peste 88% reduce pierderea de energie în infraroșu în interiorul rutei de transmisie optică. Tehnologia optică BOSHI implementează calibrarea repetată pentru această lentilă optică cu infraroșu. Lucrările de calibrare asigură o ieșire constantă a imaginii în timpul stării de funcționare continuă de lungă durată.

4. Adaptabilitate robustă la mediu

Protecția lentilelor frontale IP67 plus domeniul de lucru cu temperatură largă permite o funcționare stabilă în condiții de ploaie, praf, frig extrem și medii cu căldură ridicată. Lentila cu infraroșu termic nu necesită lucrări manuale frecvente de întreținere. Se potrivește cu instalarea în aer liber și scenariile dure de implementare în câmp industrial.

5. Structură compactă pentru integrare convenabilă

Corpul ușor de 25 de grame și montura standard M22×0,5 reduc dificultatea de proiectare mecanică pentru dispozitivele de termoviziune miniaturizate. Dezvoltatorii de produse pot reduce volumul de lucru pentru modificarea structurală în cursul procedurii de integrare a produsului. Acesta scurtează ciclul de cercetare și dezvoltare pentru hardware-ul termic terminal.

6. Capacitate versatilă de ajustare a focalizării

Distanța minimă de focalizare de 0,5 metri acceptă detectarea țintei la distanță apropiată. În comparație cu soluțiile de obiective cu focalizare fixă ​​la distanță pură, acest produs cu distanță focală de 4,1 mm extinde acoperirea aplicației. Îndeplinește cerințele de observare la distanță mixtă din mai multe proiecte practice.

Câmpuri de aplicare

1. Monitorizarea securității perimetrale

Această lentilă optică în infraroșu cu FOV larg oferă capacitate de supraveghere termică cu unghi larg pentru fabrici, zone de parc, regiuni de graniță și complexe rezidențiale. Îndeplinește sarcinile de detectare a intruziunilor non-stop, fără intrare de lumină vizibilă. Monitorizarea securității perimetrale contează ca o direcție principală de aplicare pentru seria de produse de la BOSHI Optical Technology.

2. Inspecție termică industrială

Lentila cu infraroșu termic acceptă verificarea temperaturii dispozitivului, diagnosticarea defecțiunilor dulapului electric, verificarea scurgerilor termice în conducte și munca de patrulare a siguranței din fabrică. Personalul de la fața locului poate descoperi în timp util surse de căldură anormale, pentru a preveni potențialele incidente de siguranță industrială. Caracteristica de potrivire a rezoluției 640×512 garantează captarea fină a detaliilor termice în misiunile de inspecție industrială.

3. Transport inteligent și viziune pentru vehicule

Utilizatorii pot utiliza lentilele pentru viziunea termică pe timp de noapte a automobilelor și lucrările de monitorizare a traficului rutier. În condiții de ceață, pe timp de noapte și cu vizibilitate scăzută, performanța sa de potrivire a pixelilor de 12 μm ajută la identificarea pietonilor și a obstacolelor. Îmbunătățește nivelul de garantare a siguranței pentru sistemele inteligente legate de trafic.

4. Sarcina utilă a sistemelor fără echipaj

Beneficiind de proprietatea ușoară de 25 de grame, această lentilă optică cu infraroșu servește drept sarcină termică ușoară pentru vehicule aeriene fără pilot, roboți și vehicule terestre fără pilot. Ea execută activități de căutare și salvare, monitorizarea riscului de incendiu și misiuni de patrulare pe teren. Montura M22×0,5 aduce avantaj de montare rapidă pentru ansamblul încărcăturii utile pe platformă fără echipaj.

5. Siguranța publică și salvarea în situații de urgență

Pentru poziționarea termică de luptă împotriva incendiilor și sarcinile de căutare și salvare, obiectivul funcționează bine în medii întunecate, fumurii sau blocate vizual. Semnalele termice pot pătrunde în perturbarea parțială a fumului și pot bloca locația țintă. FOV larg îi ajută pe cei care răspund să termine scanarea rapidă a zonelor mari în timpul operațiunilor de urgență.

6. Monitorizarea agriculturii și a mediului

Operatorii folosesc această lentilă cu infraroșu termic pentru a efectua analize de temperatură a vegetației, observare a creaturii sălbatice și activități de urmărire a distribuției căldurii din mediu. Oferă suport de date valid pentru studiile agricole și cercetarea mediului ecologic. Gradul IP67 face ca obiectivul să fie potrivit pentru sarcinile de observare pe teren în aer liber pe termen lung.
