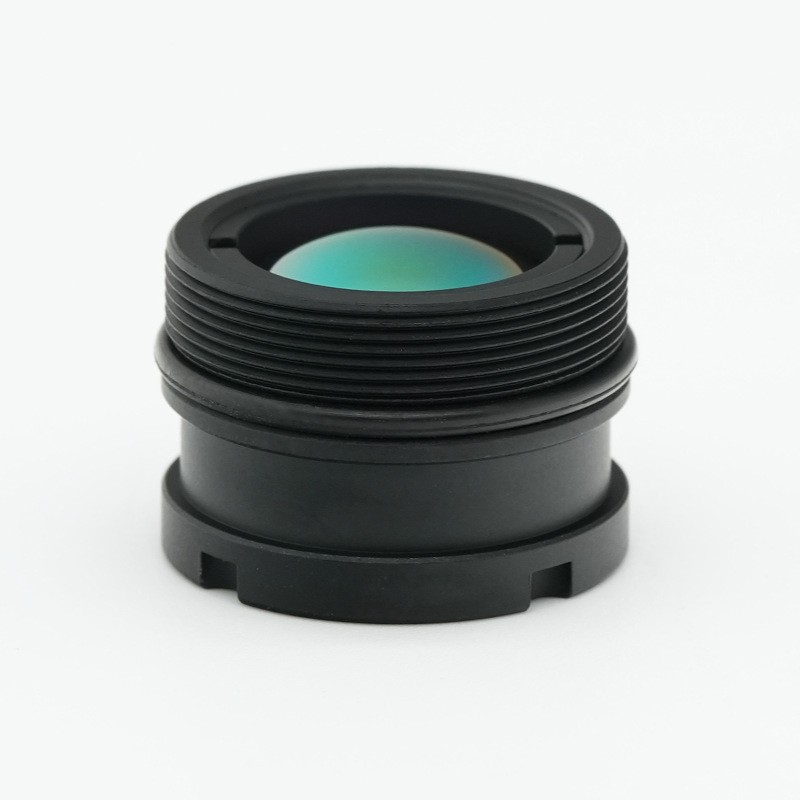

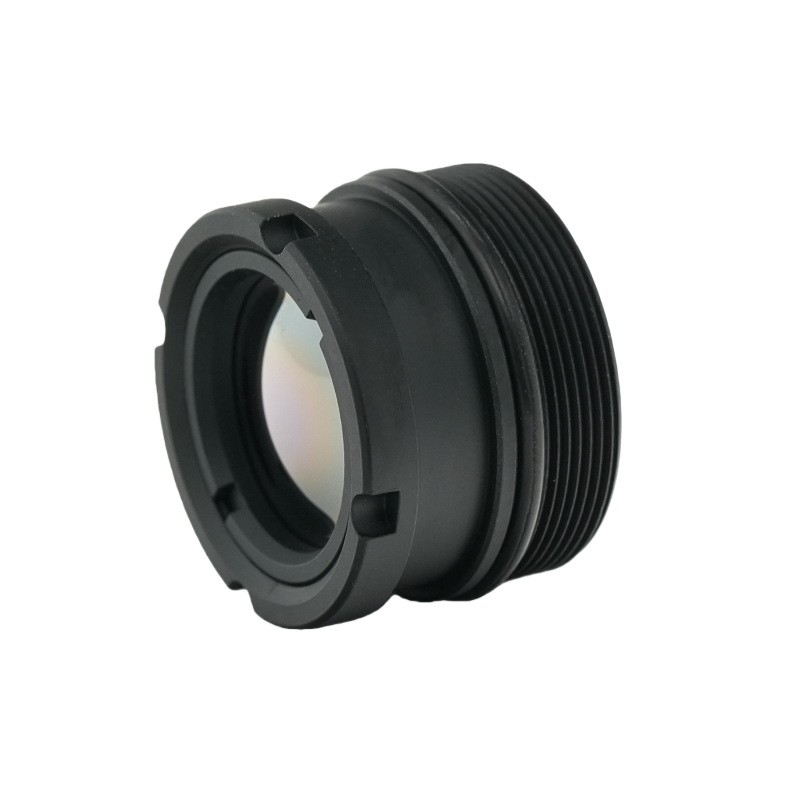

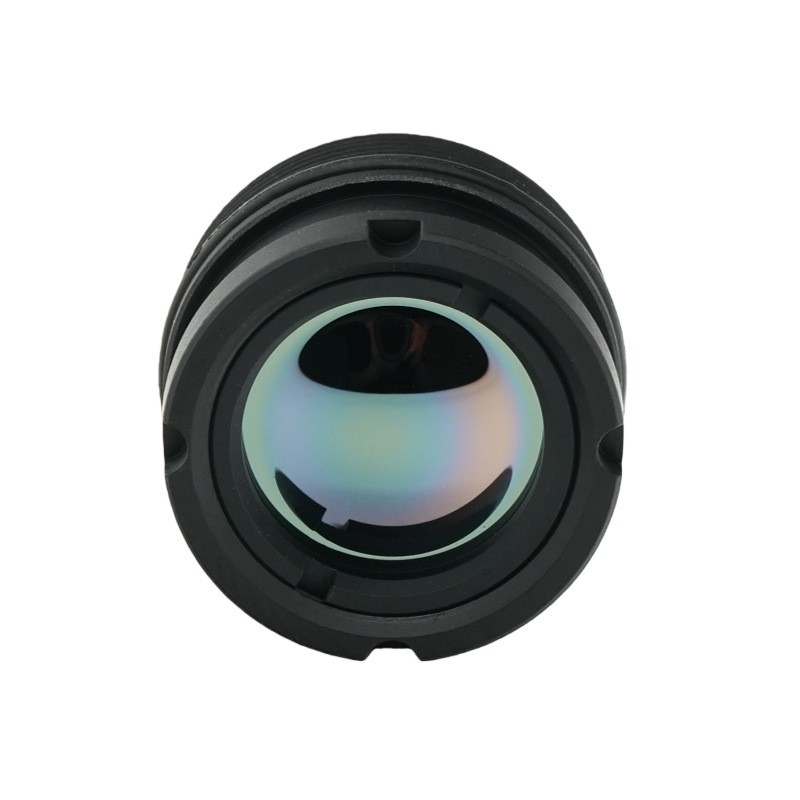

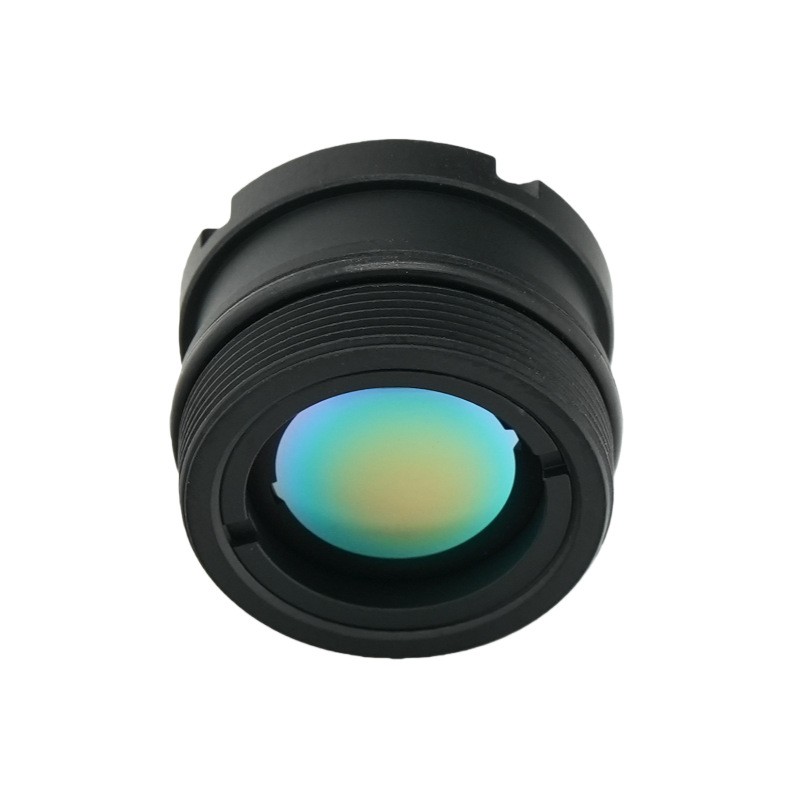

Lentila pentru imagini termice M17 9,1 mm

Brief de produs

Fabricat de BOSHI Optical Technology, acest obiectiv premium de termoviziune nerăcită oferă performanțe optice de încredere pentru dispozitivele compacte cu camere termice portabile. Acest obiectiv cu infraroșu cu undă lungă cu lungime focală de 9,1 mm are o deschidere F1.0 ultra mare și se potrivește perfect cu detectorul de 640×512 12μm. Cu acoperire HD și protecție IP67 pentru elementul frontal, menține o ieșire stabilă pe o gamă largă de temperaturi pentru implementare în aer liber pe orice vreme. Servește ca nucleu optic ideal pentru monitorizarea industrială, inspecția de securitate și scenarii multiple de aplicare pe teren, oferind o transmisie ridicată, o iluminare relativă bună și o distorsiune bine controlată pentru a sprijini captarea clară a imaginii termice.

Descriere detaliată a produsului

Parametru

1. Parametri de performanță optică. Acest obiectiv cu infraroșu cu undă lungă adoptă distanță focală de 9,1 mm și deschidere F1.0. Lungimea de undă de lucru acoperă banda de infraroșu cu undă lungă de 8-12 μm. Câmpul vizual diagonal ajunge la 62,4 grade, câmpul vizual orizontal ajunge la 48,1 grade și câmpul vizual vertical ajunge la 38,5 grade. Un astfel de câmp vizual larg suportă sarcini de observare pe suprafețe mari. Designul cu deschidere mare colectează suficientă radiație infraroșie în condiții ambientale complexe pentru imagini termice stabile.

2. Parametrii de potrivire a detectorului. Dezvoltat deBOSHI OpticalTehnologie, această lentilă de imagistică termică nerăcită este optimizată pentru detector de 640×512 cu pas de pixeli de 12μm. Structura sa optică se potrivește cu modulele de senzori termice compacte de pe piață. Amprenta optică se aliniază precis cu suprafața țintă a detectorului, oferind joc complet rezoluției detectorului și evitând vignetarea imaginii sau risipa de rezoluție cauzată de nepotrivire.

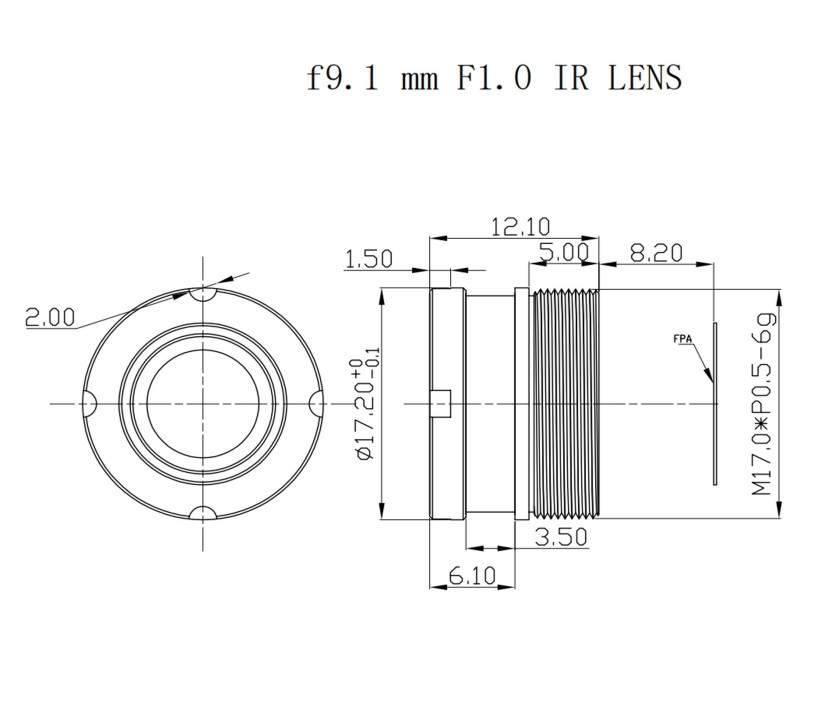

3. Parametri mecanici și de mediu. Obiectivul folosește o montură filetată M17×0,5 pentru asamblare mecanică ușoară. Raza sa de focalizare acoperă de la 3 metri la infinit, satisfăcând nevoile de detectare atât pentru ținte de la distanță apropiată, cât și de la distanță îndepărtată. Temperatura de funcționare se întinde de la -40℃ la +80℃ pentru a face față diferitelor condiții climatice extreme. Elementul optic frontal atinge gradul de protecție IP67 pentru a bloca pătrunderea prafului și a apei.

4. Măsuri de calitate optică. Transmitanța optică a acestei lentile termice nu este mai mică de 90 la sută. Iluminarea relativă rămâne peste 84%, iar valoarea distorsiunii se menține sub negativ 10%. Suprafețele optice expuse sunt tratate cu acoperire HD. Transmitența ridicată reduce pierderea semnalului în infraroșu. Iluminarea relativă bună asigură luminozitate uniformă pentru imaginea cadru complet. Distorsiunea controlată reduce deformarea imaginii cauzată de câmpul vizual cu unghi larg.

Avantaje de performanță

1. Avantaj cu deschidere F1.0 ultra mare. Diafragma mare F1.0 a acestui obiectiv cu infraroșu cu undă lungă captează mai multă energie de radiație infraroșie. Sensibilitatea imaginii și distanța eficientă de detectare se îmbunătățesc notabil în medii cu temperatură scăzută și cu strălucire scăzută. Tehnologia optică BOSHI completează simularea optică repetată pentru structura deschiderii pentru a echilibra capacitatea de absorbție a luminii și controlul aberațiilor.

2. Transmitență ridicată și avantaj de acoperire HD. Acoperirea HD pe suprafețele expuse aduce o transmisie optică de peste 90% pentru această lentilă de termoviziune nerăcită. Acoperirea suprimă eficient reflexia suprafeței, crește contrastul imaginii și reduce interferența imaginii fantomă. Se pierde mai puțină energie în infraroșu în timpul transmisiei și un semnal infraroșu mai valid intră în detectorul de 640×512 12μm.

3. Avantaj excelent de iluminare a marginilor. Iluminarea relativă mai mare de 84% păstrează luminozitatea uniformă pe întregul cadru al imaginii. Multe produse cu lentile termice cu unghi larg prezintă un efect evident de colț întunecat pe marginile cadrului. Această lentilă rezolvă acest defect prin optimizarea aspectului optic și garantează detalii clare pentru zonele marginale de observare.

4. Avantaj structural impermeabil IP67 front-end. Elementul optic frontal respectă standardul de protecție IP67. Praful și stropii de apă nu pot deteriora părțile optice interioare. Utilizatorii pot implementa această lentilă termică pentru lucrul în aer liber pe orice vreme, fără carcase de protecție suplimentare. Această caracteristică structurală scade costul de integrare a sistemului pentru echipamentele pentru camere termice terminale.

5. Avantaj larg de adaptabilitate la temperatură. Acest obiectiv termic cu lungime focală de 9,1 mm păstrează o performanță stabilă a imaginii de la -40℃ la +80℃. Adoptă un mecanism eficient de suprimare a defocalizării termice. Defocalizarea termică rămâne la un nivel scăzut în cazul schimbărilor bruște ale temperaturii ambientale, astfel încât dispozitivele echipate cu acest obiectiv nu necesită operațiuni frecvente de refocalizare manuală.

6. Avantaj de interfață cu montură compactă M17×0.5. Suportul filetat M17×0,5 ocupă spațiu mic de instalare. Oferă o mare comoditate pentru integrarea camerelor termice miniaturale, a echipamentelor cu lentile cu sarcină utilă termică UAV și a dispozitivelor termice portabile. Volumul și greutatea produsului terminal pot fi bine rezervate fără a sacrifica performanța optică.

Câmp de aplicare

1. Scenarii de securitate și supraveghere perimetrală. Aceasta nerăcitălentila de termoviziunese potrivește cu apărarea frontierei în aer liber, monitorizarea perimetrului fabricii și sarcinile de avertizare timpurie a șantierului nesupravegheate. Detectează ținte intruse în întuneric total. Bazându-se pe experiența bogată în proiect acumulată de Tehnologia Optică BOSHI, această lentilă cu infraroșu cu undă lungă acționează ca componentă optică de bază pentru multe produse de camere termice de avertizare timpurie de perimetru.

2. Scenarii industriale de întreținere predictivă. Camerele termice echipate cu această lentilă termică efectuează inspecția termică pentru echipamentele electrice, monitorizarea temperaturii conductei și diagnosticarea defecțiunilor mecanice de supraîncălzire. Operatorii identifică în avans riscurile ascunse ale echipamentelor prin datele de distribuție a temperaturii capturate pentru a realiza întreținerea predictivă și pentru a reduce pierderile neașteptate de oprire.

3. Scenarii de încărcare utilă a vehiculelor aeriene fără pilot. Această lentilă cu infraroșu cu undă lungă acceptă sondajul termic aerian, prevenirea incendiilor forestiere și misiunile de căutare și salvare. Montura compactă M17×0,5 adaptează spațiul limitat de instalare al dispozitivelor cu lentile cu sarcină utilă termică UAV. Protecția IP67 asigură o funcționare stabilă în condiții de aer în aer liber, iar câmpul vizual larg acceptă scanarea la sol cu ​​rază largă.

4. Scenarii de dispozitive de termoviziune portabil. Această lentilă termică se aplică camerelor termice portabile de stingere a incendiilor, echipamentelor de salvare în caz de urgență și instrumentelor de detectare a pierderii de energie a clădirilor. Produsele portabile stabilesc cerințe stricte privind volumul și greutatea componentelor. Această lentilă compactă de termoviziune nerăcită se potrivește cu designul de produs portabil și oferă o ieșire de imagine termică fiabilă pentru operatorii de teren.

5. Scenarii de viziune termică montate pe vehicul. Această lentilă cu infraroșu cu undă lungă acceptă viziunea pe timp de noapte la automobile și imaginile auxiliare pentru conducere off-road. Oferă imagini valide în condiții de conducere în întuneric și îi ajută pe șoferi să recunoască obstacolele rutiere și pericolele potențiale. Clasa IP67 se ocupă de condiții meteorologice complexe în timpul rulării vehiculului.

6. Observarea faunei sălbatice și scenarii de monitorizare a mediului. Această lentilă pentru imagini termice sprijină monitorizarea populației de animale, avertizarea timpurie a incendiilor și cercetarea ecologică în aer liber. Captează semnalul de radiație termică a țintelor faunei sălbatice fără sursă de lumină suplimentară. Protecția IP67 și adaptabilitatea largă la temperatură susțin o funcționare stabilă în medii sălbatice deschise.
