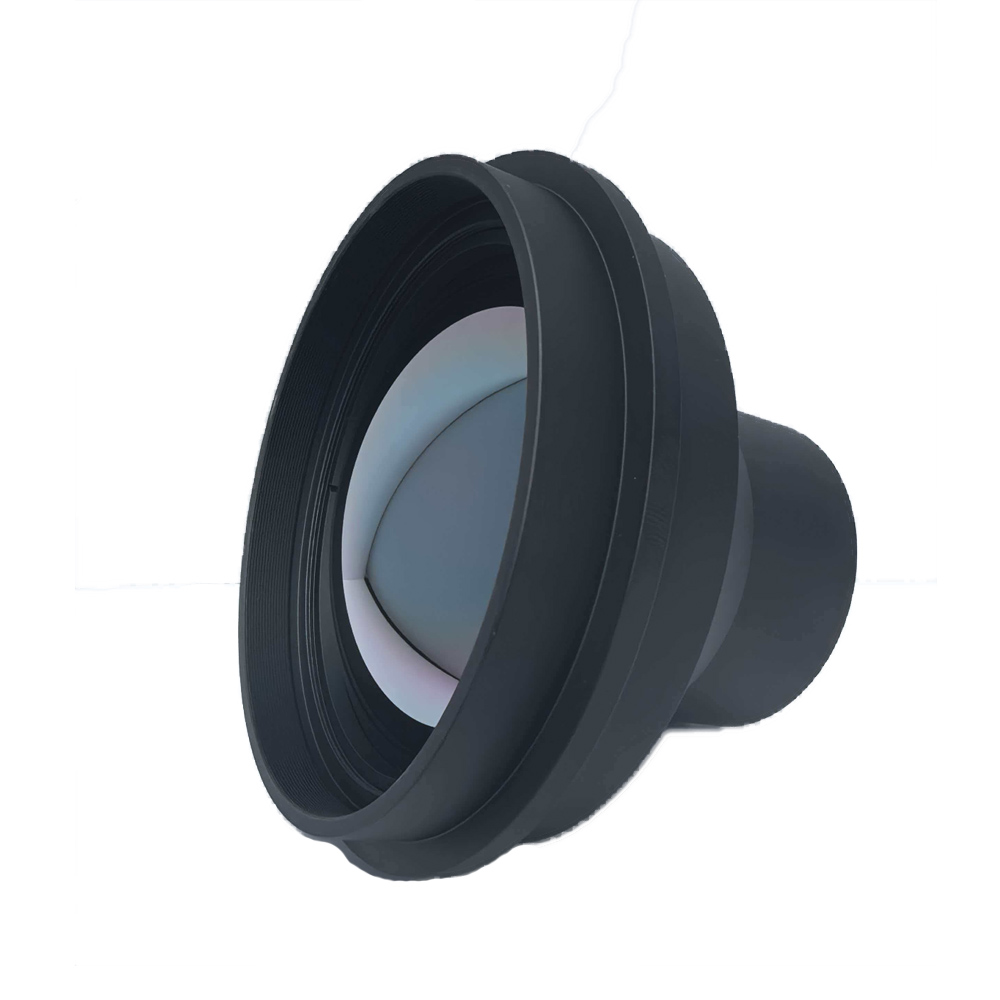

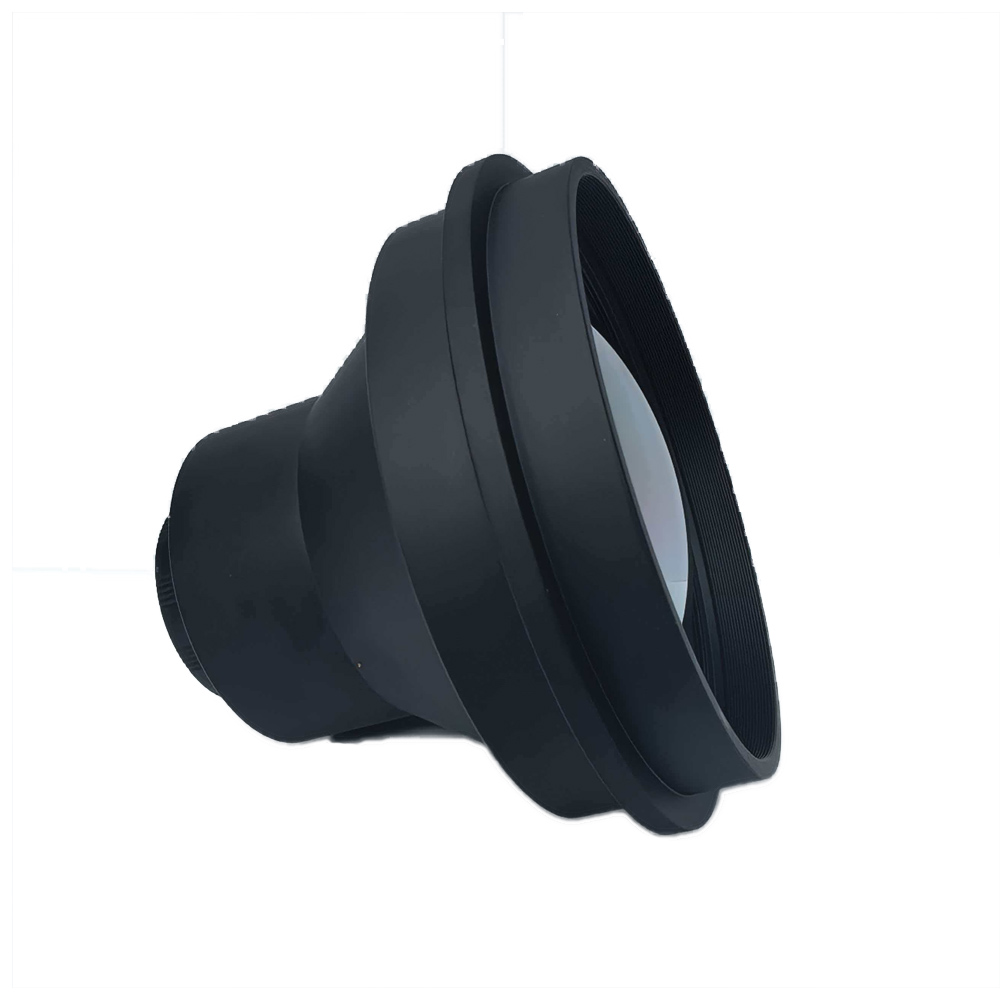

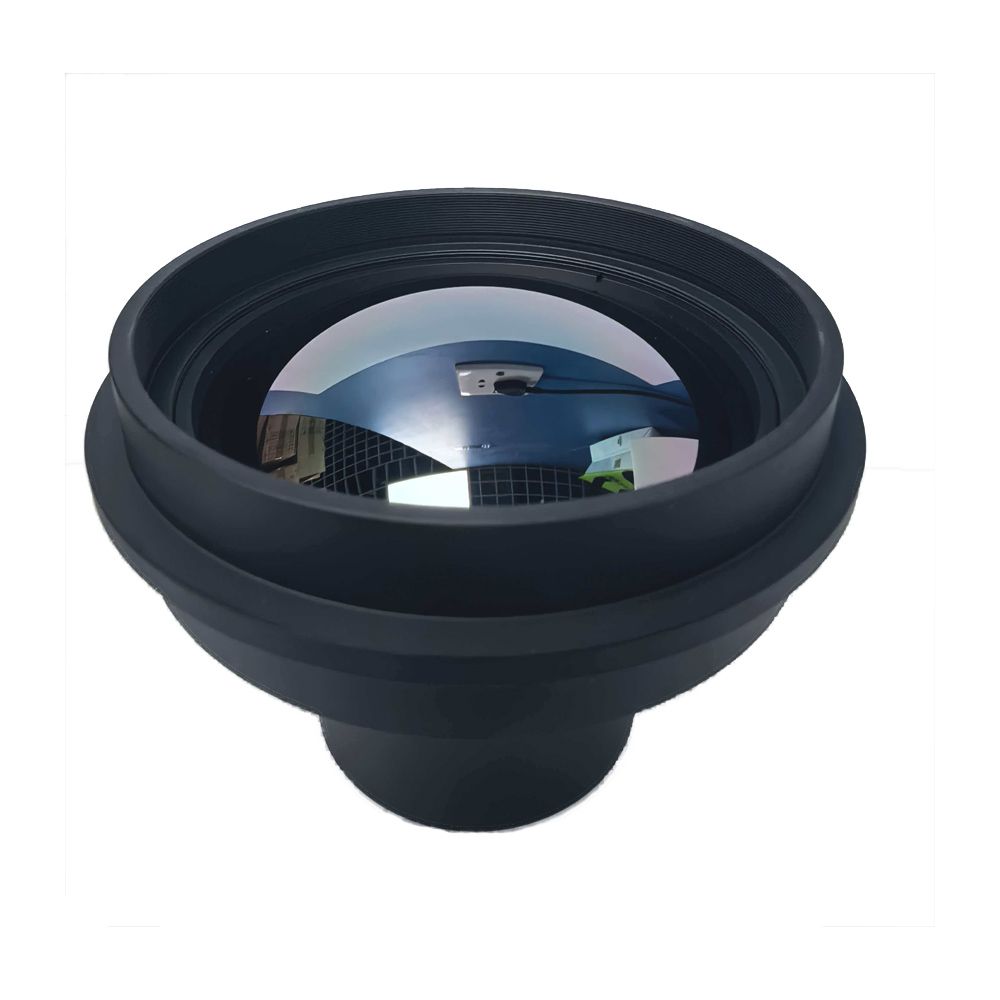

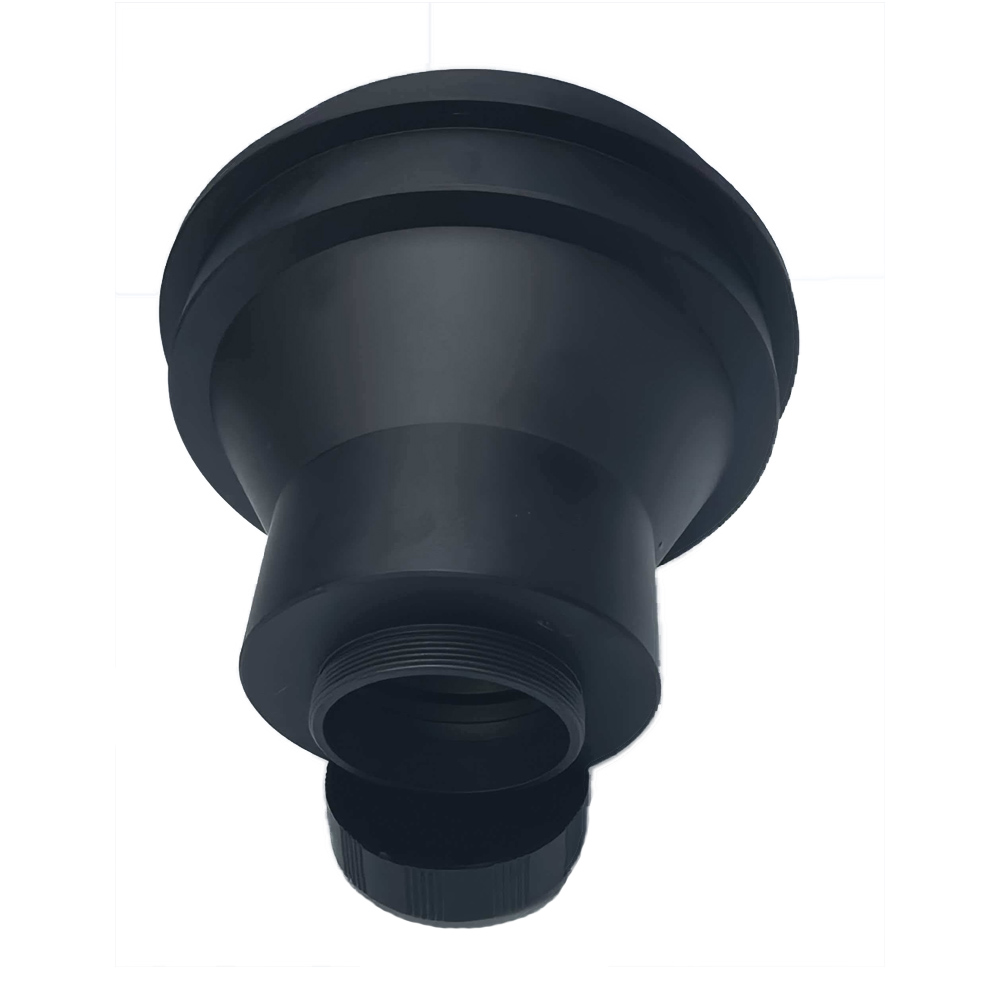

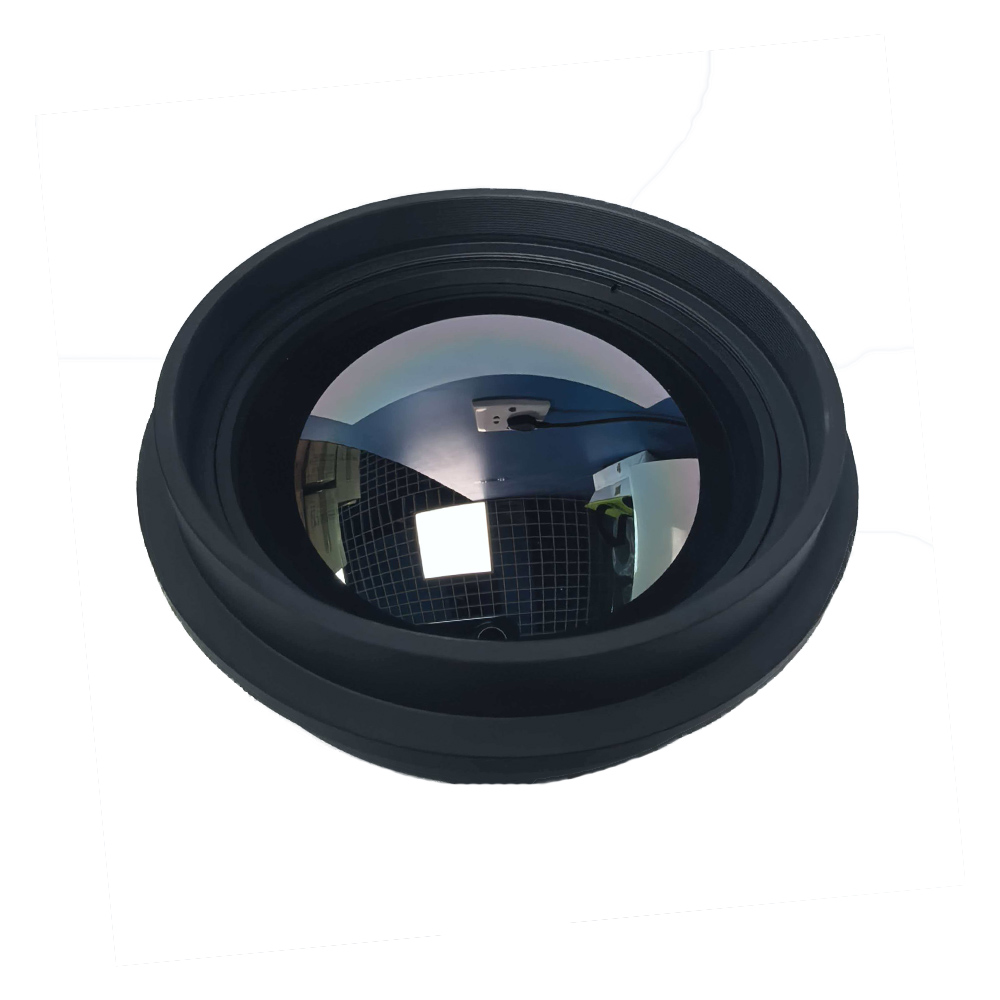

Lentila pentru imagini termice cu lungime focală de 75 mm

Scurtă descriere a produsului

Această înaltă performanțăLentila de termoviziune de 75 mmeste dezvoltat și fabricat independent deBOSHI OpticalTehnologie. Această lentilă de imagistică termică este optimizată pentru a se asocia cu detectoare de infraroșu termice de 640×512 de 17 μm pentru a realiza o ieșire de imagine în infraroșu cu undă lungă de înaltă definiție. Adoptă design cu deschidere mare F1.0. Această lentilă de atermalizare optică oferă un efect de atermalizare optică constantă fără ansambluri suplimentare de focalizare electrică și menține o calitate constantă a imaginii la temperaturi extreme de lucru, de la 40 de grade sub zero până la 80 de grade Celsius. Echipat cu acoperire cu optică expusă de înaltă definiție, obiectivul atinge o transmisie de până la 88% și o iluminare relativă peste 96% pentru a realiza o distribuție uniformă a luminozității pentru un câmp vizual complet. Valoarea sa de distorsiune este controlată la 0,85% pentru a reduce deviația geometrică a imaginilor capturate. Se aplică standardul de montare M34 pentru a sprijini lucrările de asamblare rapide și stabile. Clasamentul IP67 al elementului frontal oferă o performanță remarcabilă împotriva prafului și umidității. Cu o greutate netă de aproximativ 475 de grame, acest obiectiv IR compact acceptă integrarea perfectă pentru mai multe dispozitive de observare în infraroșu. Controlul strict al calității producției implementat de Tehnologia Optică BOSHI face din acest obiectiv infraroșu cu undă lungă o componentă de bază optică fiabilă pentru observarea și monitorizarea termică în aer liber.

Descrierea detaliată a produsului

Analiza parametrilor

1. Distanța focală și diafragma. Acest obiectiv pentru imagini termice are o lungime focală de 75 mm împreună cu o deschidere mare F1.0. O deschidere mai mare colectează mai multă energie de radiație infraroșie. Poate crește eficient raportul semnal-zgomot pentru captarea imaginilor în infraroșu în condiții de lucru cu lumină scăzută.

2. Compatibilitatea detectoarelor. Această lentilă detector de 17 μm realizează un efect de potrivire perfectă cu detectorul infraroșu nerăcit termic de 640×512. Oferă un câmp vizual de 8,3 grade orizontal și 6,6 grade vertical pentru a satisface cerințele de observare a scenariilor la distanță medie-lungă.

3. Structura optică. Lentila IR adoptă schema de proiectare a lentilelor de atermizare optică. Compensează fenomenul de defocalizare termică declanșat de variații mari de temperatură și elimină necesitatea structurii de focalizare acționată de motor.

4. Acoperire optică și indice optic. Acoperirea cu optica expusă de înaltă definiție oferă o transmisie de 88%. Valoarea relativă a iluminării mai mare de 96 la sută garantează o luminozitate omogenă în întreaga zonă a imaginii. Indicele de distorsiune se menține la 0,85% pentru a restabili caracteristicile scenei reale pentru ieșirea imaginilor.

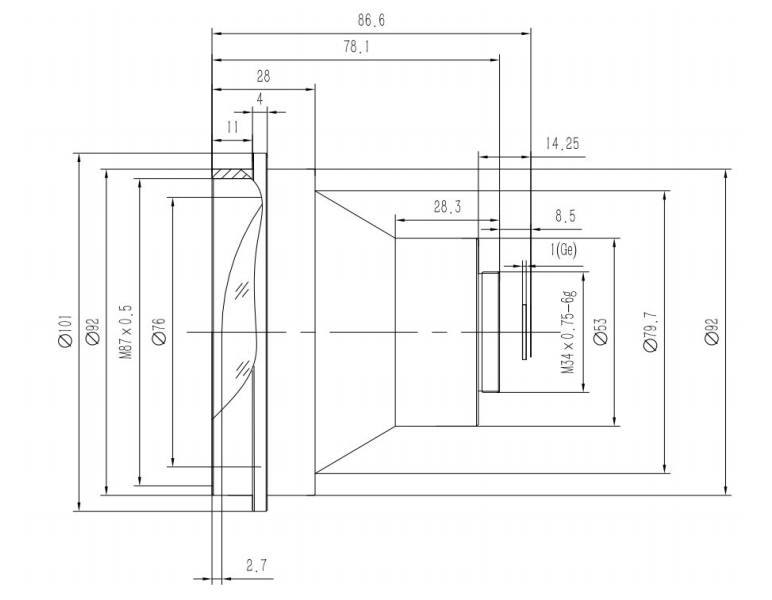

5. Specificații mecanice și de mediu. Urmează specificațiile de montare M34 pentru o operație convenabilă de instalare. Elementul frontal atinge nivelul de protecție IP67. Temperatura de lucru acoperă de la minus 40 de grade Celsius până la plus 80 de grade Celsius. Greutatea netă este de aproape 475 de grame pentru a facilita integrarea ușoară a sistemului.

Avantaje de performanță

1. Capacitate stabilă de imagistică termică. Tehnologia optică BOSHI aplică tehnologia de atermalizare optică pasivă pe acest obiectiv în infraroșu cu undă lungă. Lentila pentru imagini termice de 75 mm menține starea de focalizare clară în intervalul complet de temperatură de lucru. Evita riscurile de defectare aduse de piesele electronice de focalizare. De asemenea, reduce consumul general de energie al sistemului și scade probabilitatea defecțiunilor mecanice.

2. Performanță optică excelentă. Acoperirea cu transmisie ridicată a acestui obiectiv de termoviziune F1.0 asigură o intrare suficientă de energie în infraroșu. Iluminarea relativă de peste 96 la sută elimină problema colțului întunecat pentru cadrul de imagine. Distorsiunea ultra-scăzută de 0,85 la sută previne deformarea formei țintei. Acesta pune o bază solidă pentru măsurarea precisă a țintei și activitatea de identificare.

3. Adaptabilitate puternică la mediu. Gradul de protecție IP67 pentru elementul frontal protejează partea centrală a acestei lentile de atermalizare optică împotriva prafului, ploii și stropilor de apă. Structura mecanică robustă permite obiectivului IR să facă față condițiilor climatice exterioare complexe și dure.

4. Proprietate prietenoasă de integrare a sistemului. Interfața standardizată M34 permite operarea rapidă a asamblarii mecanice. Caracteristica ușoară de 475 de grame scade presiunea sarcinii utile pentru echipamentele montate pe vehicul, dispozitivele aeropurtate, precum și aparatele portabile cu infraroșu.

5. Calitatea producției de încredere. Tehnologia optică BOSHI termină designul optic, asamblarea lentilelor și calibrarea performanței în fabrică. Fiecare lentilă detector de 17 μm va trece printr-un test riguros al ciclului de temperatură și o inspecție a performanței optice înainte de livrarea produsului

Câmpuri de aplicare

1. Securitatea de frontieră și perimetru. Această lentilă de termoviziune poate fi asamblată în interiorul camerelor fixe de supraveghere termică. Acceptă funcția de alertă de perimetru pe distanțe lungi. Lentila de potrivire termică de 640×512 detectează intrușii zi și noapte chiar și în condiții de întuneric total.

2. Observație termică transportată de vehicule. Această lentilă de atermalizare optică F1.0 servește ca componentă de bază pentru sistemul de monitorizare în infraroșu montat pe vehicul. Efectuează sarcina de detectare a pericolelor rutiere în condiții de ceață, noapte și alte condiții de vizibilitate slabă.

3. Sarcina utilă a sistemului fără echipaj. Ca unitate optică cheie a podului cu infraroșu UAV, acest obiectiv în infraroșu cu undă lungă de 75 mm efectuează lucrări de patrulare la distanță medie. Sprijină misiunea de avertizare timpurie a incendiilor forestiere și activitatea de monitorizare a faunei sălbatice.

4. Inspecție industrială a temperaturii. Cooperat cu detector de infraroșu termic de 640×512, acest obiectiv IR cu clasificare IP67 acceptă ecranarea temperaturii pentru echipamentele electrice. De asemenea, monitorizează starea de funcționare a cuptorului pentru scenarii de aplicații pentru industrie grea.

5. Dispozitive portabile de observare termică. Această lentilă detector de 17 μm poate fi integrată în monocularul termic portabil. Oferă performanțe optice fiabile pentru operațiuni de căutare și salvare, precum și pentru misiuni pe teren în aer liber în condiții meteorologice complicate.
